Biến Áp Trần 3 Pha Cách Ly, Tự Ngẫu Nhiều Công Suất

Biến áp trần 3 pha là nhóm thiết bị được sử dụng phổ biến trong tủ điện, máy công nghiệp và dây chuyền sản xuất khi cần hạ áp, nâng áp hoặc chuyển đổi điện áp 3 pha.

Khác với biến áp có vỏ tủ hoàn chỉnh, dạng trần thường được lắp trực tiếp bên trong máy hoặc tủ điện nên có ưu điểm gọn, dễ bố trí và thuận tiện cho các hệ thống cần thiết kế riêng.

Danh mục này nên đóng vai trò tổng hợp các mức công suất, điện áp và cấu hình khác nhau để khách hàng lựa chọn trước khi đi vào từng sản phẩm cụ thể.

Biến Áp Trần 3 Pha Là Gì?

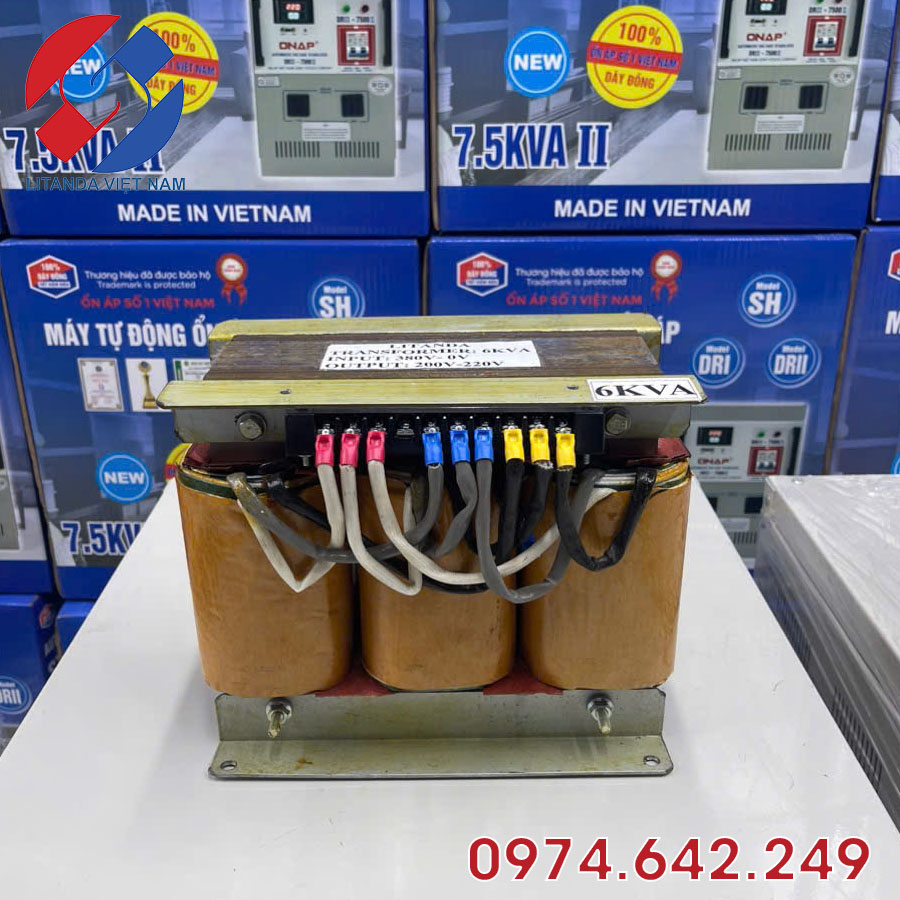

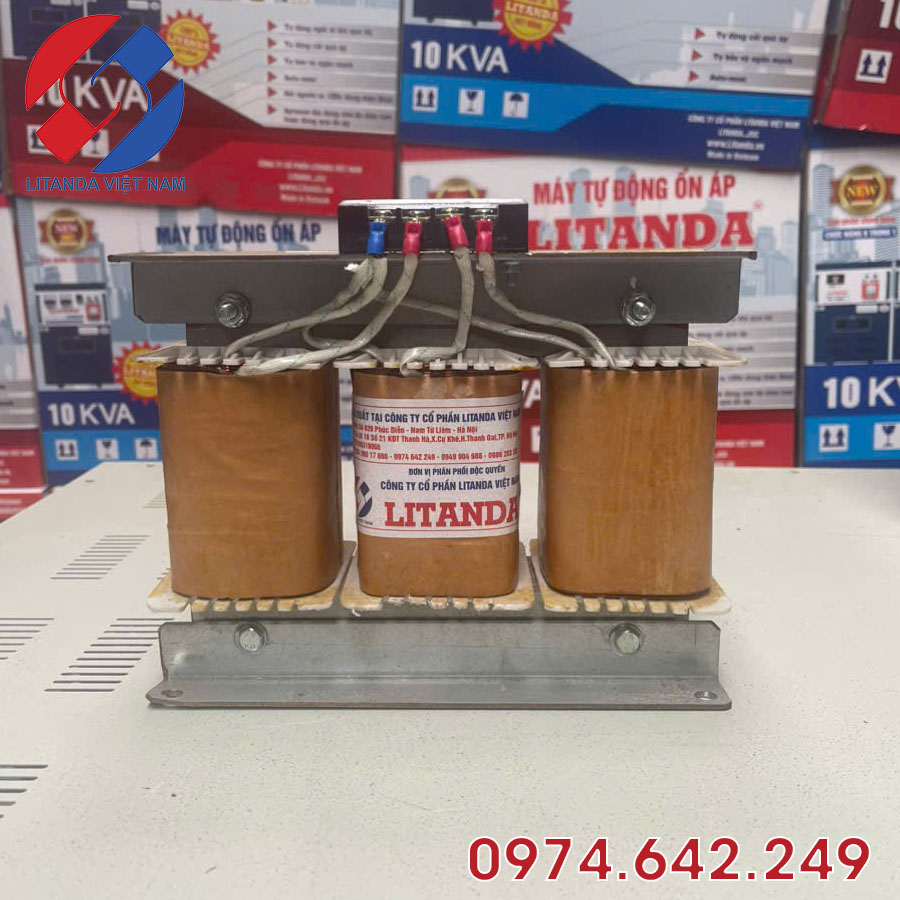

Biến áp trần 3 pha là loại biến áp sử dụng nguồn điện 3 pha, phần lõi thép và cuộn dây được lắp trên khung nhưng không có vỏ tủ kín hoàn chỉnh bao quanh.

Thiết bị thường được bố trí:

• Bên trong tủ điện
• Trong máy công nghiệp
• Trên khung máy
• Trong dây chuyền sản xuất
• Trong hệ thống điều khiển
• Trong các cụm thiết bị chuyên dụng

So với biến áp có vỏ tủ, biến áp trần phù hợp hơn với những hệ thống đã có sẵn tủ bảo vệ hoặc cần tiết kiệm không gian lắp đặt.

Tùy nhu cầu, máy có thể được thiết kế theo dạng cách ly hoặc tự ngẫu.

Các Mức Công Suất Biến Áp Trần 3 Pha Phổ Biến

Danh mục biến áp trần 3 pha có thể bao gồm nhiều mức công suất khác nhau, từ tải nhỏ đến hệ thống công nghiệp lớn.

Một số mức thường gặp:

• 1KVA
• 2KVA
• 3KVA
• 5KVA
• 7.5KVA
• 10KVA
• 15KVA
• 20KVA
• 25KVA
• 30KVA
• 45KVA
• 50KVA
• 75KVA
• 100KVA
• Công suất lớn hơn theo yêu cầu

Không nên chọn biến áp chỉ dựa vào con số KVA.

Nếu tải có motor, máy nén, máy bơm hoặc thiết bị có dòng khởi động lớn thì cần tính thêm khả năng khởi động và mức công suất dự phòng.

Với tải điện tử hoặc điện trở, cách tính có thể đơn giản hơn so với hệ thống nhiều motor.

Biến Áp Trần 3 Pha Có Những Điện Áp Nào?

Một ưu điểm lớn của nhóm biến áp trần 3 pha là khả năng thiết kế nhiều mức điện áp khác nhau.

Các cấu hình thường gặp gồm:

Ngoài một mức điện áp đầu ra, một số hệ thống có thể cần nhiều đầu ra trên cùng biến áp.

Ví dụ:

Vào 380V 3 pha, ra 220V và 200V 3 pha.

Hoặc:

Vào 380V, ra một mức điện áp thấp riêng cho máy chuyên dụng.

Trước khi đặt máy cần xác định chính xác điện áp vào, điện áp ra, số pha và tải sử dụng.

Phân Biệt Biến Áp Trần 3 Pha Cách Ly Và Tự Ngẫu

Trong cùng danh mục có thể có hai cấu hình chính là biến áp cách ly và biến áp tự ngẫu.

Biến áp cách ly 3 pha

Cuộn sơ cấp và thứ cấp được tách riêng về điện.

Loại này phù hợp khi hệ thống cần:

• Cách ly nguồn với tải
• Tăng mức an toàn điện
• Hạn chế truyền trực tiếp một số ảnh hưởng từ phía nguồn
• Cấp nguồn cho máy móc yêu cầu cách ly

Biến áp tự ngẫu 3 pha

Sử dụng cuộn dây có phần chung giữa phía đầu vào và đầu ra.

Ưu điểm thường là:

• Kích thước gọn hơn
• Trọng lượng thấp hơn ở cùng mức công suất
• Phù hợp khi mục đích chính là đổi điện áp

Tuy nhiên, biến áp tự ngẫu không tạo cách ly điện giữa đầu vào và đầu ra.

Vì vậy, trước khi chọn sản phẩm cần xác định hệ thống chỉ cần đổi điện áp hay bắt buộc phải cách ly.

Biến Áp Trần 3 Pha Được Dùng Trong Những Hệ Thống Nào?

Biến áp trần 3 pha được sử dụng nhiều trong môi trường công nghiệp do dễ tích hợp trực tiếp vào hệ thống.

Một số ứng dụng thường gặp:

• Máy CNC
• Máy cơ khí
• Máy ép
• Máy đóng gói
• Máy gia nhiệt
• Máy hàn
• Dây chuyền sản xuất
• Máy chế biến
• Tủ điện công nghiệp
• Thiết bị nhập khẩu
• Máy sử dụng điện 200V 3 pha
• Hệ thống điều khiển

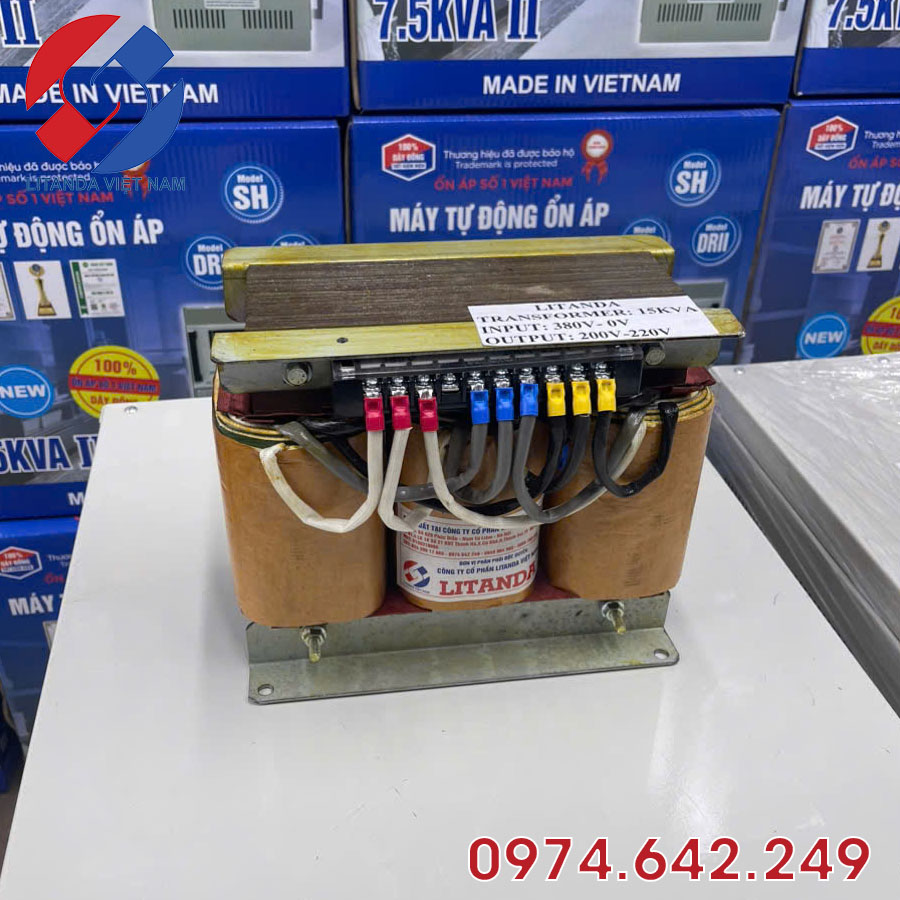

Ví dụ, một nhà xưởng có nguồn điện 380V nhưng máy nhập khẩu sử dụng 200V 3 pha thì có thể lựa chọn biến áp 380V ra 200V với công suất phù hợp.

Nếu máy sử dụng 220V 3 pha thì cấu hình biến áp lại khác.

Vì vậy, danh mục này giúp khách hàng tìm đúng nhóm công suất và điện áp, còn từng trang sản phẩm sẽ cung cấp thông số cụ thể hơn.

Cách Chọn Biến Áp Trần 3 Pha Đúng Công Suất Và Điện Áp

Để lựa chọn đúng sản phẩm, khách hàng nên xác định trước các thông tin sau:

1. Điện áp đầu vào thực tế.
2. Điện áp đầu ra thiết bị yêu cầu.
3. Công suất tải hoặc dòng điện.
4. Tải điện tử, điện trở hay motor.
5. Có cần cách ly hay không.
6. Tần số 50Hz hay 60Hz.
7. 3 pha 3 dây hay 3 pha 4 dây.
8. Có cần trung tính 0V hay không.
9. Số lượng máy hoạt động đồng thời.
10. Không gian lắp đặt bên trong tủ điện.

Nếu chưa biết công suất KVA, khách hàng có thể gửi ảnh tem máy, dòng định mức và điện áp sử dụng để tính toán.

Đặc biệt với motor, máy nén hoặc tải khởi động nặng, không nên chọn biến áp vừa sát công suất ghi trên tem. Cần tính thêm dòng khởi động và mức dự phòng để hệ thống vận hành ổn định hơn.
