Ổn Áp LiOA 3 pha - Máy Ổn Áp Cần Thiết Cho Ngành Công Nghiệp

Ổn áp LiOA 3 pha là nhóm thiết bị được sử dụng để cải thiện chất lượng điện áp cho nhà xưởng, máy móc sản xuất và các hệ thống điện công nghiệp.

Khi nguồn 3 pha thường xuyên tăng giảm theo tải, đặc biệt tại thời điểm motor khởi động hoặc giờ cao điểm, thiết bị phía sau có thể hoạt động không đúng điều kiện thiết kế.

Danh mục ổn áp LiOA 3 pha có nhiều mức công suất và dải điện khác nhau, từ những model nhỏ dành cho tủ điều khiển đến các hệ thống công suất rất lớn phục vụ toàn bộ phân xưởng.

Vì vậy, cách chọn đúng không phải là tìm chiếc máy có KVA càng lớn càng tốt mà cần xác định tải đồng thời, điện áp thấp nhất, dòng khởi động, độ lệch giữa ba pha và kế hoạch mở rộng hệ thống.

Ổn Áp LiOA 3 Pha Là Gì?

Ổn áp LiOA 3 pha là thiết bị được sử dụng trong hệ thống điện 3 pha nhằm điều chỉnh điện áp đầu vào đang dao động về mức điện áp đầu ra phù hợp với thiết bị sử dụng.

Trong môi trường công nghiệp, nguồn điện không phải lúc nào cũng giữ ổn định ở một mức cố định.

Điện áp có thể thay đổi do:

• Phụ tải khu vực tăng.
• Nhà xưởng ở xa trạm biến áp.
• Đường dây cấp điện dài.
• Nhiều motor công suất lớn khởi động.
• Công suất sử dụng thay đổi theo từng ca.
• Hệ thống cáp không đáp ứng tốt tải thực tế.

Ổn áp được đặt giữa nguồn điện và tải:

Nguồn điện 3 pha → Ổn áp LiOA 3 pha → Tủ phân phối → Máy móc

Nhờ đó, thiết bị phía sau được cấp nguồn trong điều kiện phù hợp hơn.

Vì Sao Nhà Xưởng Cần Quan Tâm Đến Điện Áp 3 Pha?

Điện áp thấp không chỉ làm máy chạy yếu.

Đối với một dây chuyền sản xuất, nó có thể kéo theo nhiều vấn đề liên tiếp.

Ví dụ:

• Motor khó khởi động.
• Motor tăng dòng khi điện áp thấp.
• Contactor đóng không chắc.
• Máy nén khí báo lỗi.
• Biến tần ngắt bảo vệ.
• Tủ điều khiển hoạt động không ổn định.
• Dây chuyền đang chạy phải dừng giữa chừng.

Điện áp tăng cao kéo dài cũng không tốt cho linh kiện và thiết bị điện.

Với nhà máy hoạt động nhiều ca, một lần dừng dây chuyền đôi khi gây thiệt hại lớn hơn rất nhiều so với bản thân thiết bị ổn áp.

Do đó, câu chuyện của ổn áp công nghiệp không chỉ là “điện yếu”, mà là duy trì điều kiện cấp điện phù hợp để hệ thống sản xuất vận hành ổn định hơn.

Khi Nào Nên Lắp Ổn Áp LiOA 3 Pha?

Không phải nhà xưởng nào sử dụng điện 3 pha cũng bắt buộc phải lắp ổn áp.

Nên khảo sát khi xuất hiện một hoặc nhiều hiện tượng:

• Điện giảm mạnh vào giờ cao điểm.
• Máy chạy bình thường buổi sáng nhưng yếu vào buổi chiều.
• Motor khó khởi động.
• Máy móc thường xuyên báo lỗi nguồn.
• CB hoặc thiết bị bảo vệ tác động khi tải tăng.
• Điện áp thay đổi rõ khi bật máy lớn.
• Nhà xưởng ở cuối đường dây.
• Vị trí sử dụng cách xa trạm biến áp.
• Hệ thống có thiết bị nhạy với chất lượng nguồn.
• Điện áp giữa các pha chênh lệch bất thường.

Tốt nhất nên đo điện trước khi quyết định.

Một phép đo lúc nhà xưởng chưa hoạt động chưa nói lên nhiều điều. Cần quan sát cả lúc hệ thống đang chạy tải cao.

Danh Mục Ổn Áp LiOA 3 Pha Có Những Mức Công Suất Nào?

Đây là một danh mục rất rộng.

Các mức công suất trên trang hiện được chia từ nhóm nhỏ tới nhóm đặc biệt lớn như 3KVA, 6KVA, 10KVA, 15KVA, 20KVA, 30KVA, 45KVA, 50KVA, 60KVA, 75KVA, 100KVA và tiếp tục lên tới 2000KVA.

Có thể hình dung thành bốn nhóm.

Nhóm công suất nhỏ

Phù hợp:

• Tủ điều khiển.
• Nhánh tải nhỏ.
• Máy đơn lẻ.
• Motor nhỏ.

Nhóm công suất trung bình

Phù hợp:

• Cụm máy.
• Phân khu nhỏ trong xưởng.
• Máy sản xuất.
• Hệ thống bơm hoặc quạt.

Nhóm công suất lớn

Phù hợp:

• Dây chuyền.
• Tủ điện phân phối.
• Cụm máy CNC.
• Phân xưởng.

Nhóm công suất rất lớn

Phù hợp:

• Nhà máy.
• Nhiều dây chuyền.
• Tải công nghiệp tập trung.
• Hệ thống vận hành nhiều ca.

Chọn Công Suất Không Nên Chỉ Cộng KVA Của Tất Cả Máy

Đây là điểm rất quan trọng.

Giả sử nhà xưởng có:

• Máy A: 20KVA.
• Máy B: 15KVA.
• Máy C: 30KVA.
• Máy D: 25KVA.

Tổng lắp đặt là 90KVA.

Nhưng nếu A và B hoạt động buổi sáng, C và D chạy ở công đoạn khác thì tải thực tế không nhất thiết đạt 90KVA.

Ngược lại, nếu toàn bộ máy chạy cùng lúc thì phải tính theo trạng thái đó.

Vì vậy nên xác định:

Tải đồng thời = tổng công suất của những thiết bị thực sự hoạt động cùng một thời điểm.

Đây là dữ liệu có giá trị hơn việc cộng toàn bộ công suất trong nhà xưởng.

KVA Và KW Không Phải Lúc Nào Cũng Có Thể Đổi Ngang 1:1

Ổn áp thường được công bố theo KVA.

Thiết bị sử dụng lại có thể ghi bằng:

• KW.
• HP.
• A.
• KVA.

Vì vậy không nên mặc định:

10KVA ổn áp = cấp chính xác 10KW tải trong mọi điều kiện.

Quan hệ giữa công suất thực và công suất biểu kiến phụ thuộc vào hệ số công suất của tải.

Ngoài ra, tải motor còn có dòng khởi động.

Do đó khi cần tư vấn chính xác nên cung cấp:

• Công suất thiết bị.
• Điện áp.
• Dòng định mức.
• Hệ số công suất nếu có.
• Kiểu tải.
• Cách khởi động.

Dải 260V-430V Phù Hợp Với Nguồn Điện Yếu Ở Mức Vừa

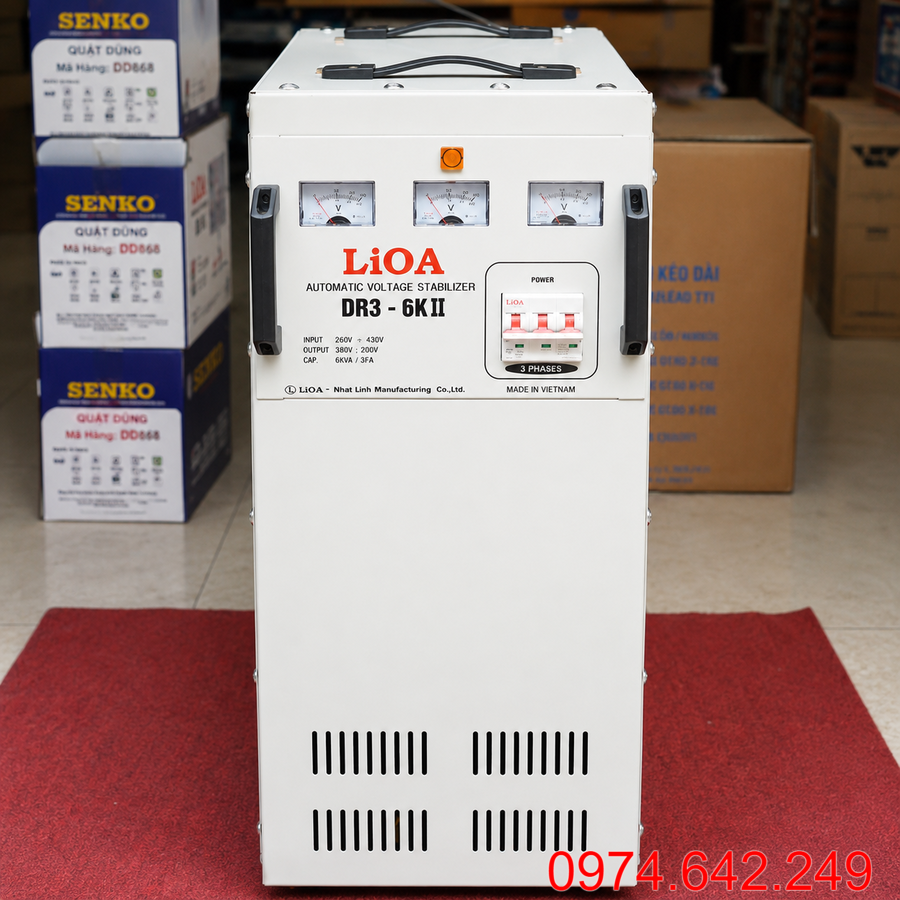

Một trong những dải phổ biến trên nhóm ổn áp LiOA 3 pha là 260V-430V. Các model đang hiển thị trên danh mục hiện tại cũng có các phiên bản thuộc dải này.

Dải này phù hợp với nguồn có thể dao động như:

• Bình thường: 380V-400V.
• Khi tải tăng: 330V-350V.
• Giờ cao điểm: 280V-310V.

Nếu nguồn điện thấp nhất vẫn từ khoảng 260V trở lên thì có thể cân nhắc dải này.

Dải 260V thường phù hợp với:

• Nhà xưởng có điện yếu theo giờ.
• Nguồn giảm khi máy lớn hoạt động.
• Khu vực không quá xa trạm điện.
• Điện yếu nhưng chưa tụt quá sâu.

Dải 160V-430V Dành Cho Khu Vực Điện 3 Pha Yếu Sâu

Danh mục hiện cũng có các model dải 160V-430V, chẳng hạn các phiên bản DR3 ở những mức công suất nhỏ đang được niêm yết trên trang.

Dải này được cân nhắc khi nguồn điện xuống sâu hơn.

Ví dụ:

• Bình thường: 370V.
• Tải trung bình: 310V.
• Tải cao: 260V.
• Giờ cao điểm: 210V-240V.

Khi điện thường xuyên xuống dưới 260V, dải 160V-430V phù hợp hơn về phạm vi làm việc.

Nhưng cần nhớ:

Dải điện rộng hơn không làm KVA của máy lớn hơn.

Một ổn áp 15KVA dải 160V vẫn là máy 15KVA.

Điện Áp Thấp Nhất Mới Là Con Số Quan Trọng Khi Chọn Dải

Khách hàng thường nói:

“Điện xưởng tôi yếu.”

Nhưng câu này chưa đủ để chọn máy.

Điện yếu có thể là:

• 330V.
• 290V.
• 250V.
• 200V.

Đây là bốn tình trạng hoàn toàn khác nhau.

Nên đo:

• Điện lúc chưa tải.
• Điện lúc tải trung bình.
• Điện lúc gần đầy tải.
• Điện giờ cao điểm.
• Điện khi motor lớn khởi động.

Sau đó lấy mức thấp nhất có tính đại diện, thay vì lấy một số đo bất thường duy nhất.

Công Thức Tính Dòng Điện Cho Ổn Áp LiOA 3 Pha

Ở điện áp 3 pha 380V, dòng điện lý thuyết có thể tham khảo theo:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Ví dụ:

10KVA:

10.000 / (1,732 × 380) ≈ 15,2A

100KVA:

100.000 / (1,732 × 380) ≈ 152A

500KVA:

500.000 / (1,732 × 380) ≈ 760A

Công suất càng lớn, yêu cầu với cáp, thanh cái và thiết bị đóng cắt càng cao.

Motor Là Nhóm Tải Cần Tính Kỹ Nhất Khi Chọn Ổn Áp

Một motor đang chạy ổn định và một motor đang khởi động là hai trạng thái rất khác nhau.

Khi khởi động, motor có thể tạo dòng lớn trong thời gian ngắn.

Nếu một nhà xưởng có:

• Máy nén khí.
• Máy bơm.
• Quạt hút.
• Máy nghiền.
• Băng tải.
• Máy ép.

thì không nên chọn ổn áp chỉ theo dòng vận hành bình thường.

Cần xác định:

• Motor lớn nhất bao nhiêu KW.
• Khởi động trực tiếp hay qua biến tần.
• Có khởi động mềm không.
• Bao nhiêu motor khởi động cùng lúc.

Nếu có thể, nên bố trí tải lớn khởi động tuần tự để giảm cú tăng dòng tổng.

Ổn Áp LiOA 3 Pha Cho CNC, PLC Và Hệ Thống Tự Động Hóa

Một nhà xưởng hiện đại không chỉ có motor.

Trong tủ điện có thể đồng thời xuất hiện:

• PLC.
• HMI.
• Servo.
• Biến tần.
• Cảm biến.
• Bộ nguồn.
• Contactor.
• Thiết bị đo.
• Motor truyền động.

Những hệ thống này có yêu cầu vận hành khác so với tải thuần cơ điện.

Nguồn điện dao động có thể khiến:

• Máy báo lỗi.
• Biến tần dừng.
• Quy trình bị gián đoạn.
• PLC hoặc thiết bị điều khiển reset trong một số tình huống nguồn không phù hợp.

Vì vậy, khi chọn ổn áp cho hệ thống tự động hóa nên nhìn cả chất lượng nguồn và đặc tính tải, không chỉ nhìn tổng KW.

Ổn Áp LiOA 3 Pha Cho Máy Nén Khí Và Hệ Thống Lạnh

Máy nén là loại tải đáng chú ý vì thường có motor và chu kỳ đóng ngắt.

Các hệ thống có thể gồm:

• Máy nén khí.
• Kho lạnh.
• Chiller.
• Điều hòa trung tâm.
• Hệ thống làm lạnh công nghiệp.

Khi máy nén khởi động, dòng tăng có thể làm nguồn điện bị kéo xuống trong thời gian ngắn.

Nếu nhiều máy nén đóng đồng thời, mức sụt áp có thể rõ hơn.

Do đó cần biết:

• Số lượng máy.
• Công suất từng máy.
• Máy chạy luân phiên hay đồng thời.
• Kiểu khởi động.
• Điện thấp nhất lúc máy nén bắt đầu chạy.

Cân Bằng Tải Ba Pha Quan Trọng Không Kém Chọn KVA

Một hệ thống có tổng tải phù hợp vẫn có thể vận hành không tốt nếu tải lệch quá nhiều.

Ví dụ:

• Pha A: 80A.
• Pha B: 52A.
• Pha C: 40A.

Pha A đang chịu tải cao hơn đáng kể.

Tình trạng này có thể dẫn đến:

• Một nhánh nóng hơn.
• Điện áp giữa các pha biến động khác nhau.
• Khả năng khai thác tổng công suất không hiệu quả.
• Thiết bị bảo vệ chịu tải không đồng đều.

Nếu có nhiều tải 1 pha lấy từ hệ thống 3 pha, nên phân bố lại giữa A, B và C.

Ổn áp không phải phép màu để sửa mọi vấn đề do phân tải sai.

Nhóm Công Suất Nhỏ Và Trung Bình Nên Được Chọn Theo Từng Nhánh Tải

Các mức như:

• 3KVA.
• 6KVA.
• 10KVA.
• 15KVA.
• 20KVA.
• 30KVA.
• 45KVA.

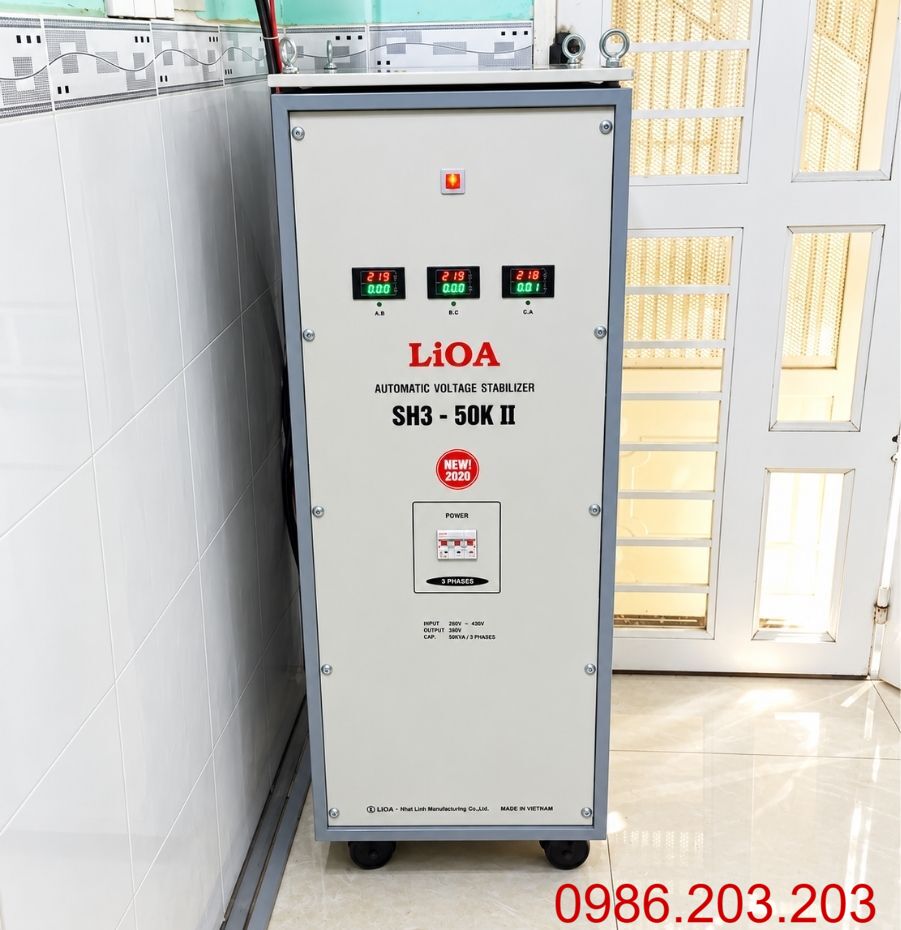

• 50KVA.
• 60KVA.
• 75KVA.
• 100KVA.

thường dễ áp dụng theo từng máy, cụm thiết bị hoặc từng nhánh phân phối.

Thay vì ổn định toàn bộ nhà xưởng, đôi khi chỉ cần xử lý khu vực đang gặp vấn đề.

Ví dụ:

Nguồn chính → tủ tổng → nhánh A bình thường

Nguồn chính → tủ tổng → ổn áp → nhánh B điện nhạy cảm

Cách phân vùng tải này có thể giúp hệ thống gọn hơn và lựa chọn công suất sát nhu cầu hơn.

Nhóm Công Suất Lớn Cần Xem Như Một Phần Của Hệ Thống Phân Phối Điện

Khi công suất tăng lên:

• 150KVA.
• 200KVA.
• 250KVA.
• 300KVA.
• 400KVA.
• 500KVA.
• 600KVA.
• 800KVA.
• 1000KVA.
• 1200KVA.
• 1500KVA.
• 2000KVA.

ổn áp không còn là một thiết bị điện đơn giản đặt cạnh một chiếc máy.

Nó trở thành một mắt xích của cả hệ thống:

Nguồn → thiết bị đóng cắt → ổn áp → tủ phân phối → dây chuyền

Do đó cần thiết kế đồng bộ:

• Cáp.
• Thanh cái.
• ACB/MCCB.
• Đầu nối.
• Tiếp địa.
• Thông gió.
• Không gian bảo trì.

Trang hiện tại cũng đang tổ chức danh mục tới các mức công suất rất lớn như 1000, 1200, 1500 và 2000KVA.

Dây Điện, CB Và MCCB Phải Được Chọn Theo Dòng Thực Tế

Chọn đúng ổn áp nhưng dùng dây quá nhỏ vẫn có thể khiến hệ thống sụt áp và phát nhiệt.

Khi thiết kế cần xem:

• Dòng tải.
• Chiều dài dây.
• Phương pháp đi dây.
• Nhiệt độ môi trường.
• Loại cáp.
• Số tuyến chạy song song.
• Dòng cho phép của thiết bị đóng cắt.

Không nên chọn CB chỉ theo KVA bằng một công thức máy móc.

Đặc biệt ở hệ thống công suất lớn, việc lựa chọn:

• Cáp.
• Thanh cái.
• ACB.
• MCCB.

cần dựa trên hồ sơ kỹ thuật thực tế của công trình.

Vị Trí Lắp Đặt Ảnh Hưởng Đến Độ Ổn Định Và Khả Năng Bảo Trì

Một ổn áp phù hợp nhưng đặt sai môi trường cũng có thể gặp vấn đề.

Nên ưu tiên nơi:

• Khô ráo.
• Thông thoáng.
• Có khoảng cách tản nhiệt.
• Không bị nước tạt.
• Không gần nguồn nhiệt lớn.
• Không bị bụi công nghiệp tích tụ quá nhiều.
• Có đủ khoảng trống để bảo trì.

Không nên ép máy vào góc quá chật.

Đối với công suất lớn cần tính đường:

• Đưa máy vào.
• Đi cáp.
• Tháo lắp bảo trì.
• Thông gió.
• Xử lý sự cố.

Đây là những yếu tố thường bị bỏ quên khi chỉ nhìn kích thước máy trên catalogue.

Những Sai Lầm Thường Gặp Khi Mua Ổn Áp LiOA 3 Pha

Một số lỗi khá phổ biến gồm:

• Chọn KVA đúng bằng tải, không có dự phòng.
• Không tính dòng khởi động motor.
• Chỉ đo điện lúc không tải.
• Mặc định dải rộng nhất luôn tốt nhất.
• Không đo riêng ba pha.
• Dùng dây dẫn quá nhỏ.
• Đặt máy trong khu vực bí nhiệt.
• Không kiểm tra khả năng mở rộng dây chuyền.
• Nhầm KVA với KW.
• Chọn máy theo giá trước rồi mới xem thông số.

Cách hợp lý hơn là đảo ngược quy trình:

Khảo sát tải → khảo sát nguồn → chọn công suất → chọn dải điện → tính hạ tầng → chọn model cụ thể.

Như vậy, giá bán trở thành bước cuối của quá trình lựa chọn chứ không phải bước đầu tiên.

Cách Chọn Nhanh Ổn Áp LiOA 3 Pha Phù Hợp Với Nhà Xưởng

Nếu cần tư vấn nhanh, chỉ cần chuẩn bị năm nhóm thông tin quan trọng.

1. Nguồn điện

• Điện thấp nhất.
• Điện cao nhất.
• Điện lúc đầy tải.

2. Tải sử dụng

• Tổng KW/KVA.
• Thiết bị nào chạy đồng thời.

3. Motor

• Công suất motor lớn nhất.
• Kiểu khởi động.
• Số motor chạy cùng lúc.

4. Hệ thống điện

• Dòng từng pha.
• Loại CB/MCCB.
• Cáp hiện tại.

5. Kế hoạch sử dụng

• Chạy bao nhiêu giờ mỗi ngày.
• Có mở rộng thêm máy hay không.

Từ những dữ liệu này có thể xác định lần lượt:

Chọn đúng KVA → chọn đúng dải điện → kiểm tra dòng → kiểm tra dây và bảo vệ → lựa chọn model phù hợp.

Với danh mục ổn áp LiOA 3 pha, điều quan trọng không phải tìm một model “mạnh nhất”, mà là tìm thiết bị phù hợp nhất với hệ thống thực tế. Một ổn áp được chọn đúng công suất, đúng dải điện và lắp đặt đồng bộ với cáp, thiết bị bảo vệ sẽ có điều kiện vận hành tốt hơn nhiều so với phương án chỉ tăng KVA để tạo cảm giác an toàn.
