Ổn Áp LiOA 15KVA 3 Pha Cho Hệ Thống Điện Và Máy Tự Động

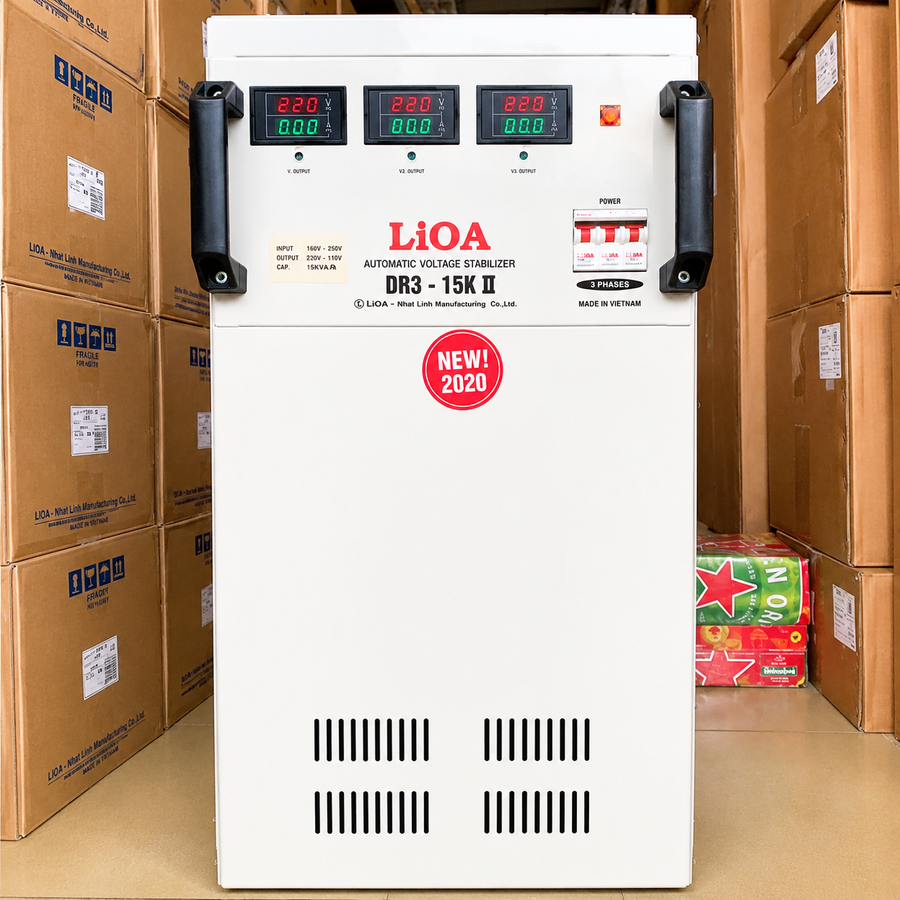

Ổn áp LiOA 15KVA 3 pha phù hợp với những hệ thống điện đang dịch chuyển theo hướng tự động hóa, nơi chất lượng nguồn ảnh hưởng trực tiếp đến PLC, biến tần, cảm biến, motor và các cụm máy sản xuất.

Thay vì chỉ nhìn vào công suất 15KVA, người dùng nên xem đồng thời biểu đồ tải, điện áp thấp nhất và mức độ biến động nguồn trong ca sản xuất.

Dòng 15KVA có hai lựa chọn dải đầu vào 260V-430V và 160V-430V. Dải 260V-430V phù hợp với nguồn yếu vừa, còn 160V-430V phù hợp hơn khi điện tụt sâu.

Cách lựa chọn hiện đại là đo dữ liệu thực tế trước, sau đó mới quyết định cấu hình phù hợp thay vì chọn máy theo kinh nghiệm.

Ổn Áp LiOA 15KVA 3 Pha Phù Hợp Với Mô Hình Xưởng Hiện Đại

Ở mức 15KVA, ổn áp có thể được bố trí cho một cụm thiết bị hoặc một nhánh điện riêng trong hệ thống sản xuất.

Một số ứng dụng có thể cân nhắc:

• Tủ điều khiển PLC.
• Cụm máy tự động.
• Máy đóng gói.
• Máy gia công nhỏ.
• Motor 3 pha phù hợp công suất.
• Máy bơm.
• Quạt công nghiệp.
• Thiết bị sử dụng biến tần.
• Hệ thống cảm biến.
• Thiết bị đo lường.
• Máy móc nhập khẩu.
• Một khu vực sản xuất riêng trong xưởng.

Với các hệ thống hiện đại, tải không phải lúc nào cũng cố định.

Một dây chuyền có thể:

• Chạy nhẹ ở đầu ca.
• Tăng tải khi bước vào sản xuất chính.
• Xuất hiện dòng lớn khi motor khởi động.
• Giảm tải khi chuyển công đoạn.

Do đó, lựa chọn 15KVA nên dựa trên mức tải cao nhất thực tế chứ không chỉ nhìn tổng công suất ghi trên catalogue của máy móc.

Đặc biệt nếu tải thường xuyên hoạt động gần mức tối đa, cần tính thêm khoảng dự phòng để hệ thống không liên tục vận hành trong trạng thái căng tải.

Hai Dải 260V-430V Và 160V-430V Nên Chọn Theo Dữ Liệu Điện Thực Tế

Thay vì mặc định chọn dải rộng nhất, cách hợp lý hơn là đo nguồn điện rồi lựa chọn.

Dải 260V-430V

Phù hợp với nguồn điện yếu vừa.

Ví dụ:

• Không tải: 390V.
• Tải nhẹ: 360V.
• Tải cao: 315V.
• Thời điểm thấp nhất: 280V.

Trong trường hợp này, điện áp vẫn nằm trên 260V nên dải 260V-430V thường đáp ứng phù hợp.

Dải 160V-430V

Phù hợp khi nguồn điện tụt sâu hơn.

Ví dụ:

• Không tải: 375V.
• Tải trung bình: 310V.
• Tải cao: 255V.
• Giờ cao điểm: 210V-240V.

Khi nguồn thường xuyên xuống dưới 260V, dải 160V-430V sẽ phù hợp hơn về phạm vi đầu vào.

Có thể nhớ nhanh:

Nguồn thấp nhất từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nguồn thường xuyên dưới 260V → cân nhắc dải 160V-430V.

Điểm quan trọng là 15KVA vẫn là 15KVA ở cả hai phiên bản. Dải 160V rộng hơn nhưng không làm khả năng chịu tải tăng lên.

15KVA 3 Pha Tương Đương Dòng Điện Khoảng 22,8A Ở 380V

Với điện 3 pha 380V, dòng điện danh định lý thuyết có thể tính theo công thức:

I = S / (√3 × U)

Với:

• S = 15.000VA.
• U = 380V.
• √3 ≈ 1,732.

Ta có:

I = 15.000 / (1,732 × 380) ≈ 22,8A

Như vậy dòng điện danh định tham khảo ở 380V khoảng 22,8A.

Thông số này hữu ích khi xem xét:

• Dòng tải thực tế.
• Dây dẫn.
• CB bảo vệ.
• Đầu cos.
• Dòng từng pha.
• Khả năng chịu tải của nhánh điện.

Tuy nhiên, 22,8A không nên được xem là tiêu chí duy nhất.

Một hệ thống có thể chỉ chạy khoảng 17A-18A bình thường nhưng khi motor khởi động, dòng tăng cao trong vài giây.

Vì vậy nên theo dõi cả:

• Dòng trung bình.
• Dòng cực đại.
• Dòng khởi động.
• Thời gian tải cao kéo dài.

Đây là cách đánh giá sát thực tế hơn so với chỉ lấy một con số dòng định mức.

PLC, Biến Tần Và Motor Đòi Hỏi Cách Nhìn Khác Khi Chọn 15KVA

Trong các hệ thống sản xuất hiện đại, tải thường không chỉ là motor truyền thống.

Một tủ điện có thể cùng lúc chứa:

• PLC.
• Biến tần.
• Contactor.
• Bộ nguồn.
• Servo.
• Cảm biến.
• Màn hình HMI.
• Motor.
• Thiết bị đo.

Những thiết bị này có đặc tính điện khác nhau.

Motor tạo dòng khởi động lớn.

Biến tần có thể làm dòng tải thay đổi theo chế độ vận hành.

PLC, HMI và cảm biến lại cần nguồn điện đủ ổn định để hệ thống điều khiển không bị gián đoạn.

Do đó khi chọn ổn áp LiOA 15KVA 3 pha, nên xem toàn bộ hệ sinh thái tải chứ không chỉ motor lớn nhất.

Ví dụ một hệ thống có:

• Motor: 7,5KW.
• Tủ điều khiển.
• Quạt.
• Bơm nhỏ.
• Một số thiết bị phụ trợ.

Không nên chỉ nhìn motor 7,5KW rồi chọn máy ngay. Cần xem các thiết bị còn lại có chạy đồng thời hay không và dòng khởi động của motor được xử lý bằng phương pháp nào.

Nếu motor sử dụng biến tần hoặc khởi động mềm, đặc tính khởi động cũng sẽ khác so với khởi động trực tiếp.

Kiểm Tra Cân Bằng Ba Pha Trước Khi Kết Luận Máy Thiếu Công Suất

Một vấn đề khá phổ biến ở hệ thống 3 pha là tổng tải chưa lớn nhưng một pha lại bị sử dụng quá nhiều.

Ví dụ:

• Pha A: 21A.
• Pha B: 14A.
• Pha C: 10A.

Pha A đang chịu tải cao hơn rõ rệt.

Nguyên nhân có thể do nhiều thiết bị 1 pha được lấy từ cùng một pha.

Nếu tình trạng này kéo dài có thể gây:

• Một pha sụt áp nhiều hơn.
• Dây dẫn nóng không đều.
• CB chịu tải lệch.
• Khó tận dụng công suất của toàn hệ thống.

Vì vậy, trước khi cho rằng ổn áp 15KVA không đủ, nên đo riêng:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp AB.
• Điện áp BC.
• Điện áp CA.

Nếu tải lệch nhiều, có thể cần sắp xếp lại các nhánh 1 pha.

Một hệ thống 3 pha được cân tải tốt thường có khả năng vận hành hiệu quả hơn đáng kể so với hệ thống chỉ quan tâm tới tổng công suất.

Chọn Ổn Áp LiOA 15KVA 3 Pha Theo Cách “Đo Trước, Chọn Sau”

Với hệ thống điện hiện nay, cách chọn chính xác nhất là sử dụng dữ liệu thực tế.

Trước khi quyết định 15KVA, có thể khảo sát trong một ca sản xuất và ghi lại:

• Điện áp trước khi bật máy.
• Điện áp khi tải nhẹ.
• Điện áp khi tải khoảng 50%.
• Điện áp khi nhiều thiết bị cùng hoạt động.
• Điện áp giờ cao điểm.
• Điện áp khi motor khởi động.
• Dòng điện từng pha.
• Mức tải cao nhất.

Sau đó mới xác định dải điện.

Ví dụ A:

• Điện bình thường: 385V.
• Tải cao: 320V.
• Thấp nhất: 285V.

→ Có thể cân nhắc 260V-430V.

Ví dụ B:

• Điện bình thường: 370V.
• Tải cao: 270V.
• Thấp nhất: 225V.

→ Nên cân nhắc 160V-430V.

Cuối cùng kiểm tra hạ tầng:

• Dây dẫn phù hợp.
• CB đúng thông số.
• Đầu cos chắc chắn.
• Tiếp địa đầy đủ.
• Không gian đặt máy thông thoáng.
• Không che khe tản nhiệt.
• Có khoảng trống kiểm tra và bảo dưỡng.

Với ổn áp LiOA 15KVA 3 pha, tư duy lựa chọn hiện đại là không bắt đầu bằng câu hỏi “máy nào mạnh hơn?”, mà bắt đầu bằng tải đang chạy bao nhiêu, điện thấp nhất là bao nhiêu và hệ thống biến động như thế nào trong một ca sản xuất. Từ dữ liệu đó mới lựa chọn công suất 15KVA và dải 260V-430V hoặc 160V-430V phù hợp.
