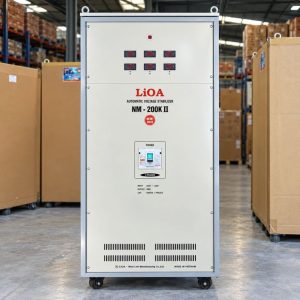

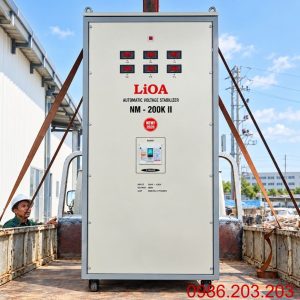

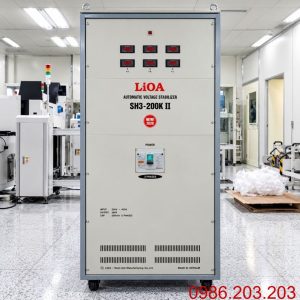

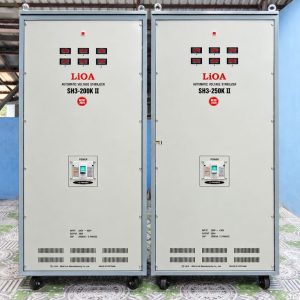

Ổn Áp LiOA 200KVA 3 Pha Dải 304V Và 260V Cho Nhà Xưởng

Ổn áp LiOA 200KVA 3 pha là dòng công suất lớn, phù hợp với nhà xưởng, dây chuyền sản xuất và hệ thống máy móc sử dụng điện 3 pha có tải cao.

Ở mức 200KVA, việc chọn máy không nên chỉ dựa vào tổng công suất thiết bị mà cần kiểm tra đồng thời điện áp thấp nhất, dòng tải từng pha, đặc tính khởi động của motor và mức tải hoạt động đồng thời.

Hai dải điện đầu vào thường được quan tâm là 304V-430V và 260V-430V, tương ứng với những khu vực điện tương đối ổn định hoặc thường xuyên sụt áp rõ rệt.

Ổn Áp LiOA 200KVA 3 Pha Phù Hợp Với Nhà Xưởng Nào?

Ổn áp LiOA 200KVA 3 pha thường được lựa chọn cho những hệ thống có nhiều thiết bị sản xuất hoạt động đồng thời và cần duy trì nguồn điện ổn định trong suốt ca làm việc.

Một số ứng dụng thường gặp:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Xưởng nhựa.
• Xưởng gia công kim loại.
• Hệ thống máy CNC.
• Máy ép công nghiệp.
• Máy cắt và máy gia công.
• Máy đóng gói.
• Máy nén khí.
• Hệ thống bơm.
• Kho lạnh.
• Dây chuyền tự động.
• Cụm motor 3 pha.
• Hệ thống tủ điện và thiết bị điều khiển.

Điểm quan trọng là 200KVA là công suất biểu kiến, không phải 200kW.

Nếu thiết bị trong xưởng được ghi công suất bằng kW thì cần xem thêm hệ số công suất trước khi tính tải cho ổn áp. Với motor, máy nén hoặc tải cảm ứng, còn phải xét đến dòng khởi động.

Một nhà xưởng có tổng công suất lắp đặt lớn chưa chắc lúc nào cũng sử dụng toàn bộ tải. Ngược lại, hệ thống có nhiều motor khởi động cùng lúc có thể tạo ra đỉnh dòng lớn dù công suất chạy ổn định chưa cao.

Vì vậy chọn ổn áp 200KVA cần dựa trên tải thực tế, không chỉ nhìn vào danh sách công suất trên giấy.

Nên Chọn Dải 304V-430V Hay 260V-430V?

Dải điện đầu vào quyết định khả năng làm việc của ổn áp khi nguồn điện bị yếu.

Với ổn áp LiOA 200KVA 3 pha, hai dải thường được quan tâm là:

304V-430V

và

260V-430V

Dải 304V-430V

Phù hợp với khu vực nguồn điện tương đối ổn định.

Có thể cân nhắc khi:

• Điện áp thấp nhất vẫn trên khoảng 304V.
• Nhà xưởng tương đối gần trạm điện.
• Điện chỉ giảm nhẹ trong giờ cao điểm.
• Hệ thống dây dẫn phía trước có chất lượng tốt.
• Nguồn điện ít khi tụt sâu.

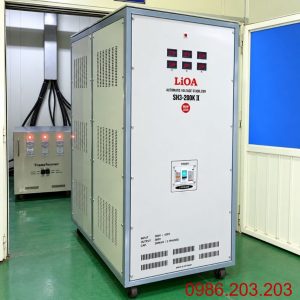

Dải 260V-430V

Phù hợp hơn với khu vực điện yếu rõ rệt.

Nên cân nhắc khi:

• Điện áp thường xuyên xuống dưới 304V.
• Điện yếu mạnh khi nhiều máy cùng hoạt động.
• Nhà xưởng ở cuối đường dây.
• Khoảng cách từ nguồn điện đến xưởng tương đối xa.
• Khu vực tập trung nhiều tải công nghiệp.

Không nên mặc định dải rộng hơn lúc nào cũng tốt hơn.

Nếu nguồn thực tế chỉ dao động trong vùng tương đối ổn định thì chọn đúng dải sẽ hợp lý hơn về cấu hình và chi phí đầu tư.

Cách tốt nhất là đo điện áp trong giờ sản xuất cao điểm, khi máy móc đang hoạt động nhiều nhất.

Dòng Điện Của Ổn Áp LiOA 200KVA 3 Pha Khoảng Bao Nhiêu?

Với hệ thống 3 pha, dòng điện lý thuyết có thể tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 200.000VA.
• U = 380V.

Kết quả:

I ≈ 304A

Như vậy ở mức điện áp 380V, dòng điện lý thuyết của hệ thống 200KVA khoảng 304A.

Đây là mức dòng khá lớn nên phần hệ thống điện đi kèm phải được tính toán cẩn thận.

Cần đặc biệt quan tâm đến:

• Tiết diện cáp đầu vào.
• Tiết diện cáp đầu ra.
• MCCB.
• Thanh cái.
• Đầu cos.
• Cầu đấu.
• Tủ điện.
• Hệ thống tiếp địa.

Ngoài ra, 304A chỉ là giá trị tính toán tại điện áp 380V.

Khi nguồn đầu vào giảm, dòng điện phía nguồn có thể tăng nếu tải vẫn giữ nguyên mức công suất.

Do đó hệ thống sử dụng dải 260V-430V càng cần kiểm tra kỹ dây dẫn phía trước ổn áp. Nếu cáp nhỏ hoặc đường dây quá dài, chính phần dây nguồn cũng có thể gây thêm sụt áp và phát nhiệt.

Cách Kiểm Tra 200KVA Có Đủ Cho Tổng Tải Hay Không

Trước khi đặt mua ổn áp LiOA 200KVA 3 pha, nên khảo sát toàn bộ tải của hệ thống.

Không nên chỉ hỏi:

“Nhà xưởng dùng bao nhiêu máy?”

Mà cần biết:

• Công suất từng thiết bị.
• Dòng điện từng máy.
• Thiết bị nào chạy liên tục.
• Thiết bị nào chạy luân phiên.
• Motor nào có dòng khởi động lớn.
• Có sử dụng biến tần hay không.
• Có máy nén khí hay không.
• Có nhiều thiết bị khởi động cùng thời điểm hay không.

Sau đó xác định tải lớn nhất trong một thời điểm thực tế.

Ví dụ nhà xưởng có nhiều máy nhưng một phần chỉ chạy theo từng công đoạn thì tổng tải đồng thời có thể thấp hơn đáng kể tổng công suất lắp đặt.

Ngược lại, nếu nhiều thiết bị cùng khởi động vào đầu ca thì hệ thống có thể xuất hiện dòng tăng cao trong thời gian ngắn.

Với ổn áp công suất lớn, nên để một khoảng dự phòng phù hợp thay vì thường xuyên vận hành sát giới hạn.

Khoảng dự phòng này giúp:

• Máy vận hành nhẹ hơn.
• Giảm phát nhiệt.
• Hạn chế quá tải.
• Ổn định hơn khi thiết bị khởi động.
• Thuận tiện khi bổ sung thêm tải sau này.

Cân Bằng Ba Pha Quan Trọng Thế Nào Với Ổn Áp 200KVA?

Ở hệ thống công nghiệp lớn, tổng công suất không phải thông số duy nhất cần quan tâm.

Nếu tải giữa ba pha chênh lệch nhiều, một pha có thể phải chịu dòng lớn hơn đáng kể so với hai pha còn lại.

Trước khi lựa chọn và lắp đặt ổn áp nên đo:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp A-B.
• Điện áp B-C.
• Điện áp C-A.

Nếu một pha liên tục mang tải cao hơn, nên xem xét phân bổ lại các tải 1 pha trong hệ thống.

Mất cân bằng pha kéo dài có thể gây:

• Một pha bị nóng hơn.
• Cáp điện phát nhiệt.
• Điện áp giữa các pha không đồng đều.
• Thiết bị bảo vệ dễ tác động.
• Motor hoạt động không tối ưu.
• Hệ thống điện vận hành kém ổn định.

Ổn áp có chức năng điều chỉnh điện áp trong phạm vi thiết kế nhưng không thay thế cho việc phân tải hợp lý.

Đặc biệt với nhà xưởng vừa có tải 3 pha vừa có nhiều tải 1 pha, nên kiểm tra mức cân pha trước khi đưa toàn bộ hệ thống qua ổn áp.

Lắp Đặt Và Vận Hành Ổn Áp LiOA 200KVA 3 Pha Cần Lưu Ý Gì?

Ở mức 200KVA, việc lắp đặt cần được thực hiện bài bản như một hạng mục điện công nghiệp.

Trước khi lắp nên khảo sát:

• Điện áp thấp nhất.
• Điện áp cao nhất.
• Dòng tải từng pha.
• Vị trí đặt ổn áp.
• Khoảng cách tới tủ điện.
• Chiều dài tuyến cáp.
• Khả năng thông gió.
• Hệ thống tiếp địa.

Máy nên đặt tại vị trí khô ráo, thông thoáng và thuận tiện cho việc kiểm tra định kỳ.

Khi đấu nối cần chú ý:

• Cáp đủ khả năng chịu dòng.
• MCCB phù hợp.
• Đầu cos ép chắc.
• Các đầu đấu được siết đúng kỹ thuật.
• Vỏ máy được nối đất.
• Không để vật cản che khe tản nhiệt.
• Không để máy sát nguồn nhiệt.
• Hạn chế bụi và hơi ẩm.

Sau khi đưa vào sử dụng, nên kiểm tra lại khi nhà xưởng đang chạy tải thực tế:

• Điện áp đầu vào.
• Điện áp đầu ra.
• Dòng từng pha.
• Nhiệt độ dây cáp.
• Nhiệt độ MCCB.
• Nhiệt độ đầu cos.
• Mức cân bằng tải.
• Âm thanh hoạt động của máy.

Đặc biệt sau thời gian đầu vận hành nên kiểm tra lại các điểm đấu nối. Với dòng điện lớn, một đầu cos bị lỏng có thể trở thành điểm phát nhiệt rất nhanh dù ổn áp vẫn đang hoạt động bình thường.

Ổn áp LiOA 200KVA 3 pha phù hợp với các hệ thống sản xuất có tải lớn và cần duy trì nguồn điện ổn định trong thời gian dài.

Dải 304V-430V phù hợp với nguồn điện tương đối ổn định, trong khi dải 260V-430V thích hợp hơn cho khu vực điện yếu rõ rệt. Để chọn đúng máy, nên căn cứ vào dữ liệu đo thực tế về điện áp, dòng tải và mức cân bằng của cả ba pha.
