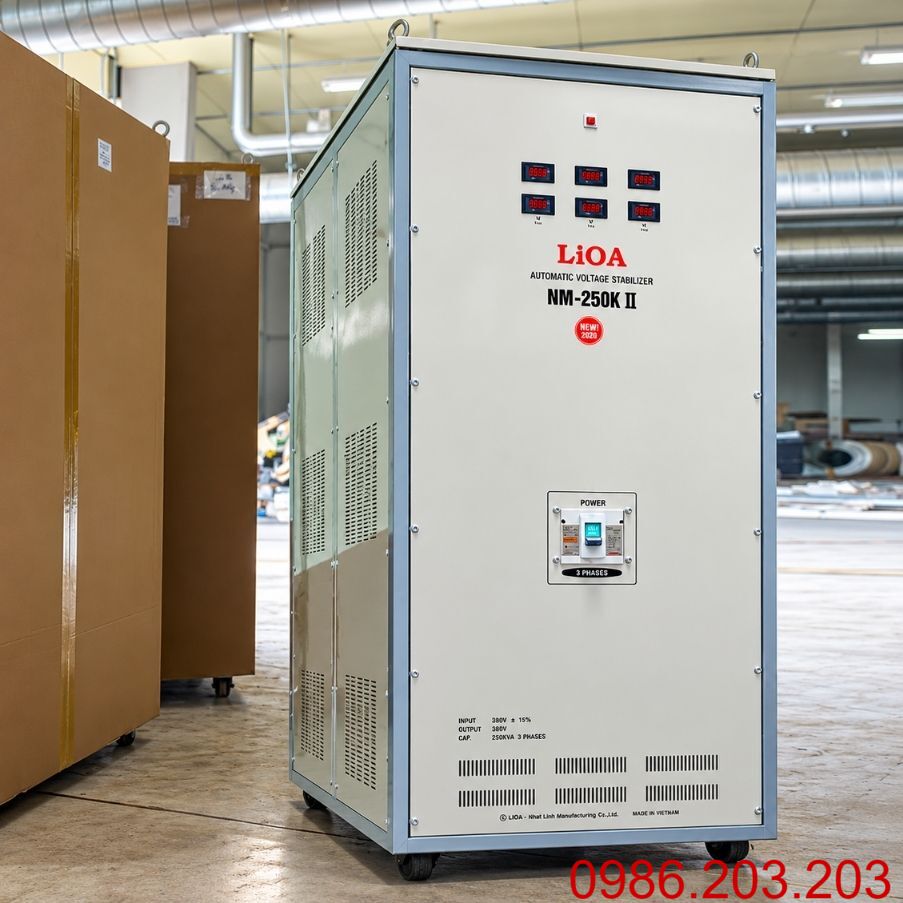

Ổn Áp LiOA 250KVA 3 Pha Dải 304V Và 260V Cho Nhà Xưởng

Ổn áp LiOA 250KVA 3 pha phù hợp với các nhà xưởng, dây chuyền sản xuất và hệ thống máy móc có tổng tải lớn, đặc biệt ở những nơi điện áp 3 pha thường xuyên dao động theo giờ sản xuất.

Ở mức công suất 250KVA, việc lựa chọn máy cần dựa trên số liệu thực tế của hệ thống như điện áp thấp nhất, dòng tải từng pha, mức tải đồng thời, đặc tính khởi động của motor và chiều dài đường dây cấp điện.

Với nhóm công suất này, hai dải đầu vào thường được quan tâm là 304V-430V và 260V-430V. Chọn đúng dải điện sẽ giúp hệ thống làm việc phù hợp hơn với thực tế nguồn điện, tránh vừa thiếu khả năng bù áp vừa đầu tư không cần thiết.

Ổn Áp LiOA 250KVA 3 Pha Phù Hợp Với Hệ Thống Nào?

Ổn áp LiOA 250KVA 3 pha thường được sử dụng tại những cơ sở có tải điện tương đối lớn và cần duy trì nguồn điện ổn định trong nhiều giờ liên tục.

Một số ứng dụng thường gặp:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Xưởng gia công kim loại.
• Xưởng nhựa.
• Hệ thống máy CNC.
• Máy ép công nghiệp.
• Máy cắt công suất lớn.
• Máy nén khí.
• Hệ thống bơm.
• Kho lạnh.
• Dây chuyền đóng gói.
• Cụm motor 3 pha.
• Tủ điều khiển trung tâm.
• Hệ thống thiết bị nhập khẩu.

Ở mức công suất này, không nên chỉ cộng toàn bộ số kW ghi trên tem máy rồi chọn ổn áp theo tổng đó.

250KVA là công suất biểu kiến, không phải 250kW.

Nếu các thiết bị được ghi công suất bằng kW thì cần xét thêm hệ số công suất trước khi quy đổi. Với motor, máy nén hoặc tải cảm ứng, còn phải tính đến dòng khởi động và khả năng nhiều thiết bị cùng khởi động trong một thời điểm.

Vì vậy 250KVA phù hợp hay không phải dựa trên tải thực tế của cả hệ thống, không chỉ nhìn vào công suất danh nghĩa.

Nên Chọn Dải 304V-430V Hay 260V-430V?

Dải điện đầu vào là yếu tố rất quan trọng khi chọn ổn áp công suất lớn.

Với ổn áp LiOA 250KVA 3 pha, hai dải thường được sử dụng là:

304V-430V

và

260V-430V

Dải 304V-430V

Phù hợp với khu vực nguồn điện tương đối ổn định, chỉ yếu nhẹ vào giờ cao điểm.

Có thể lựa chọn khi:

• Điện áp thấp nhất vẫn trên khoảng 304V.
• Nhà xưởng gần trạm điện.
• Hệ thống dây dẫn phía trước tương đối tốt.
• Nguồn điện không thường xuyên tụt sâu.
• Điện chỉ dao động vừa phải khi tải tăng.

Dải 260V-430V

Phù hợp hơn với khu vực điện yếu rõ rệt.

Nên cân nhắc khi:

• Điện áp thường xuyên dưới 304V.
• Điện tụt mạnh khi nhiều máy chạy cùng lúc.
• Nhà xưởng ở cuối đường dây.
• Khoảng cách cấp điện xa.
• Khu vực có nhiều tải công nghiệp hoạt động đồng thời.

Điểm quan trọng là dải điện rộng hơn không làm công suất máy tăng lên.

Máy vẫn là 250KVA. Dải đầu vào chỉ cho biết phạm vi điện áp mà ổn áp được thiết kế để làm việc.

Muốn chọn đúng, nên đo điện áp vào thời điểm nhà xưởng đang chạy tải lớn nhất trong ngày.

Dòng Điện Của Ổn Áp LiOA 250KVA 3 Pha Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha, dòng điện lý thuyết có thể tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 250.000VA.
• U = 380V.

Ta có:

I ≈ 380A

Như vậy ở điện áp 380V, dòng điện lý thuyết của hệ thống 250KVA khoảng 380A.

Đây là mức dòng lớn nên toàn bộ hệ thống phía trước và phía sau ổn áp cần được tính toán kỹ.

Cần quan tâm đến:

• Cáp đầu vào.
• Cáp đầu ra.
• MCCB.
• Thanh cái.
• Đầu cos.
• Cầu đấu.
• Tủ điện.
• Hệ thống tiếp địa.

Con số 380A chỉ là giá trị tính toán tại điện áp 380V.

Khi điện áp nguồn giảm, dòng phía đầu vào có thể tăng nếu tải vẫn duy trì ở mức cao. Vì vậy hệ thống sử dụng dải 260V-430V càng cần chú ý đến tiết diện cáp và chiều dài đường dây.

Nếu dây dẫn quá nhỏ hoặc đường dây quá dài, chính tuyến cáp cũng có thể gây thêm sụt áp và phát nhiệt trước khi điện đến ổn áp.

Cách Kiểm Tra 250KVA Có Đủ Cho Tổng Tải Hay Không

Muốn biết ổn áp 250KVA có phù hợp hay không, nên khảo sát hệ thống trong điều kiện sản xuất thực tế.

Cần ghi lại:

• Công suất từng thiết bị.
• Dòng điện định mức.
• Dòng điện thực tế.
• Thiết bị nào chạy liên tục.
• Thiết bị nào chạy luân phiên.
• Motor lớn nhất trong hệ thống.
• Có máy nén khí hay không.
• Có sử dụng biến tần hay không.
• Có nhiều máy khởi động cùng lúc hay không.

Sau đó xác định mức tải đồng thời lớn nhất.

Một nhà xưởng có tổng công suất lắp đặt lớn chưa chắc lúc nào cũng sử dụng toàn bộ tải. Ngược lại, nếu nhiều motor cùng khởi động thì dòng điện tức thời có thể tăng rất cao.

Vì vậy không nên để ổn áp thường xuyên hoạt động sát mức 250KVA.

Khoảng dự phòng hợp lý giúp:

• Máy làm việc nhẹ hơn.
• Giảm phát nhiệt.
• Hạn chế nguy cơ quá tải.
• Ổn định hơn khi motor khởi động.
• Dễ bổ sung thêm thiết bị sau này.

Nếu hệ thống đang có kế hoạch mở rộng máy móc, nên tính luôn phần tải dự kiến thay vì chỉ dựa trên tải hiện tại.

Cân Bằng Pha Quan Trọng Thế Nào Với Ổn Áp 250KVA?

Ở hệ thống 3 pha công suất lớn, tình trạng lệch pha cần được kiểm tra kỹ.

Trước khi lựa chọn ổn áp, nên đo:

• Điện áp A-B.
• Điện áp B-C.
• Điện áp C-A.
• Dòng pha A.
• Dòng pha B.
• Dòng pha C.

Nếu một pha mang tải cao hơn đáng kể so với hai pha còn lại, hệ thống có thể xuất hiện:

• Một pha nóng hơn.
• Cáp phát nhiệt.
• Điện áp giữa các pha chênh lệch.
• MCCB dễ tác động.
• Motor vận hành không tối ưu.
• Khả năng khai thác công suất của toàn hệ thống kém hiệu quả.

Tình trạng này thường xuất hiện ở những nhà xưởng vừa sử dụng tải 3 pha vừa lấy nhiều tải 1 pha từ cùng hệ thống.

Ổn áp có nhiệm vụ điều chỉnh điện áp trong phạm vi thiết kế nhưng không thay thế việc cân bằng tải giữa các pha.

Nếu phát hiện một pha chịu tải quá cao, nên phân bổ lại các tải 1 pha trước hoặc trong quá trình lắp đặt.

Lắp Đặt Ổn Áp LiOA 250KVA 3 Pha Cần Lưu Ý Những Gì?

Ở mức 250KVA, việc lắp đặt nên được thực hiện như một hạng mục điện công nghiệp hoàn chỉnh.

Trước khi thi công cần xác định:

• Vị trí đặt máy.
• Điện áp thấp nhất.
• Điện áp cao nhất.
• Dòng tải từng pha.
• Khoảng cách đến tủ điện.
• Chiều dài tuyến cáp.
• Tiết diện dây dẫn.
• MCCB bảo vệ.
• Hệ thống tiếp địa.
• Không gian thông gió.

Máy nên được đặt ở vị trí:

• Khô ráo.
• Thông thoáng.
• Hạn chế bụi.
• Không bị nước tác động trực tiếp.
• Có khoảng trống để kiểm tra và bảo trì.

Khi đấu nối cần đặc biệt chú ý:

• Chọn cáp đúng khả năng chịu dòng.
• Ép đầu cos chắc chắn.
• Siết các điểm đấu nối đúng kỹ thuật.
• Sử dụng MCCB phù hợp.
• Tiếp địa vỏ máy.
• Không che khe tản nhiệt.
• Không đặt sát nguồn nhiệt.

Sau khi đưa máy vào sử dụng nên kiểm tra lại trong điều kiện tải thực tế:

• Điện áp đầu vào.
• Điện áp đầu ra.
• Dòng từng pha.
• Nhiệt độ dây cáp.
• Nhiệt độ MCCB.
• Nhiệt độ đầu cos.
• Mức độ cân bằng tải.
• Âm thanh hoạt động của máy.

Với dòng điện lớn, chỉ một điểm tiếp xúc không tốt cũng có thể trở thành điểm phát nhiệt mạnh. Vì vậy nên kiểm tra lại các đầu nối sau thời gian đầu vận hành.

Ổn áp LiOA 250KVA 3 pha phù hợp với các hệ thống sản xuất có tải lớn, cần nguồn điện ổn định và vận hành liên tục. Dải 304V-430V thích hợp với nguồn điện tương đối ổn định, trong khi dải 260V-430V phù hợp hơn với khu vực điện yếu rõ rệt. Muốn chọn đúng máy, cần dựa trên số liệu đo thực tế về điện áp, dòng tải và mức cân bằng giữa ba pha.
