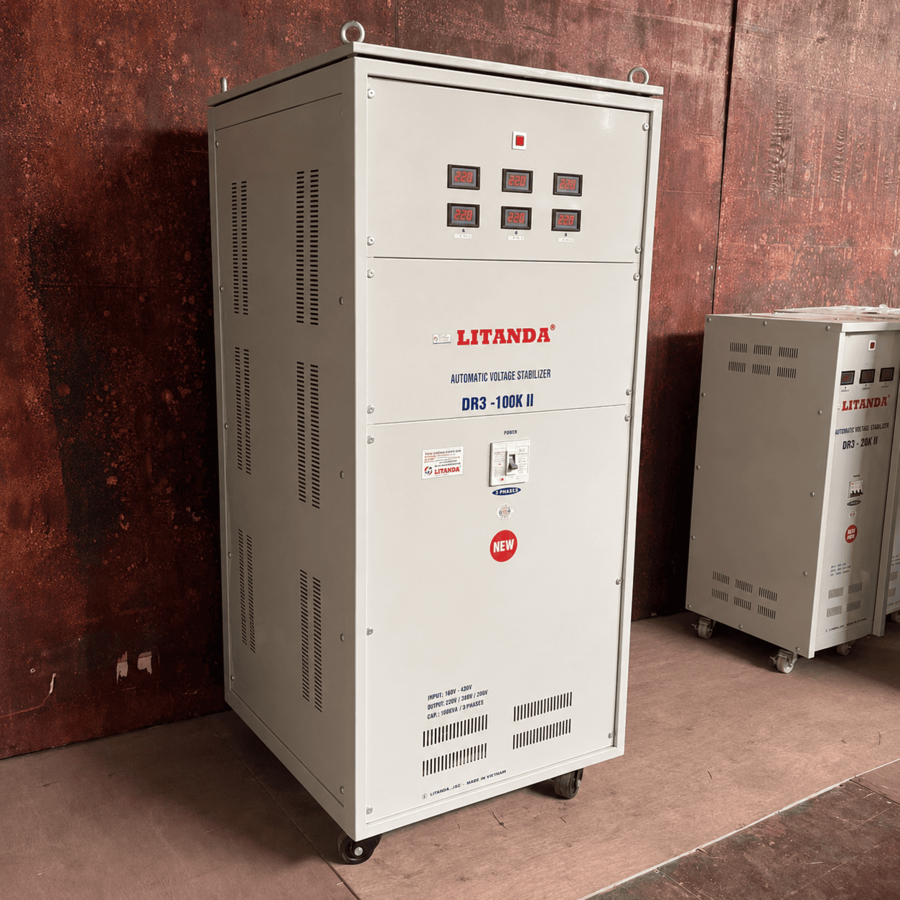

Ổn áp 3 pha 100kVA - Máy ổn định điện áp công suất lớn

Ổn áp 100KVA 3 pha là nhóm thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có tải lớn, thường được sử dụng tại nhà xưởng, dây chuyền sản xuất, khu gia công, tủ điện tổng hoặc cụm máy công nghiệp cần nguồn điện ổn định trong thời gian dài.

Với công suất 100KVA, hai dải điện áp đầu vào thường được lựa chọn là 260V-430V và 160V-430V.

Dải 260V-430V phù hợp với nguồn điện yếu vừa, trong khi dải 160V-430V thích hợp hơn với khu vực điện 3 pha tụt sâu, xa nguồn hoặc thường xuyên chịu tải lớn.

Để chọn đúng máy, cần khảo sát đồng thời công suất tải, điện áp thấp nhất, dòng khởi động và mức cân bằng giữa ba pha.

Ổn Áp 100KVA 3 Pha Thường Được Dùng Cho Hệ Thống Nào?

100KVA thuộc nhóm công suất tương đối lớn, phù hợp khi cần ổn định điện cho cả một khu vực sản xuất hoặc một cụm máy thay vì chỉ một thiết bị riêng lẻ.

Một số nhóm tải có thể cân nhắc gồm:

• Tủ điện tổng của phân xưởng.
• Cụm máy CNC.
• Máy gia công cơ khí.
• Máy ép.
• Máy cắt.
• Máy đóng gói.
• Hệ thống bơm công nghiệp.
• Quạt hút công suất lớn.
• Cụm motor 3 pha.
• Hệ thống tự động hóa.
• Máy móc nhập khẩu.
• Một dây chuyền sản xuất độc lập.
• Hệ thống kỹ thuật trong nhà máy.

Khi lựa chọn, không nên chỉ nhìn tổng công suất ghi trên tất cả thiết bị.

Điều quan trọng hơn là xác định tải hoạt động đồng thời lớn nhất.

Ví dụ một nhà xưởng có tổng công suất thiết bị 120KVA nhưng thực tế mỗi thời điểm chỉ vận hành khoảng 65KVA-75KVA thì nhu cầu ổn áp sẽ khác với hệ thống có 90KVA tải chạy liên tục.

Đồng thời cần lưu ý những tải như:

• Motor.
• Máy nén khí.
• Bơm.
• Máy ép.
• Quạt lớn.

Các thiết bị này có thể tạo dòng khởi động cao hơn nhiều so với lúc vận hành ổn định.

Dải 260V-430V Phù Hợp Với Nguồn Điện Yếu Ở Mức Vừa

Phiên bản 100KVA dải 260V-430V phù hợp với những nơi điện 3 pha có sụt áp nhưng mức thấp nhất vẫn nằm trên khoảng 260V.

Ví dụ:

• Khi ít tải: 390V.
• Tải trung bình: 350V.
• Tải cao: 310V.
• Giờ cao điểm: 275V-290V.

Trong tình huống này, nguồn điện yếu nhưng chưa tụt sâu dưới 260V.

Dải 260V-430V thường phù hợp với:

• Nhà xưởng gần khu công nghiệp.
• Nguồn điện tương đối ổn định.
• Điện chỉ yếu khi tải tăng.
• Khu vực có điện giảm vào giờ cao điểm.
• Hệ thống cáp nguồn được thiết kế đúng.
• Ba pha không lệch quá nhiều.

Một điểm quan trọng là không nên chỉ đo điện khi nhà máy chưa hoạt động.

Lúc không tải, điện áp có thể đạt gần 400V nhưng khi toàn bộ máy móc cùng chạy, nguồn có thể giảm hàng chục volt.

Do đó, nên lấy mức điện áp thấp nhất trong thời gian sản xuất thực tế để quyết định dải điện.

Dải 160V-430V Dành Cho Khu Vực Điện 3 Pha Tụt Sâu

Nếu nguồn thường xuyên giảm xuống dưới 260V, dải 160V-430V sẽ phù hợp hơn.

Ví dụ:

• Không tải: 380V.
• Tải trung bình: 320V.
• Tải lớn: 270V.
• Giờ cao điểm: 220V-250V.

Trong trường hợp này, dải 260V-430V không còn bao phủ được toàn bộ mức điện áp thấp nhất.

Dải 160V-430V thường được cân nhắc khi:

• Nhà xưởng nằm cuối đường dây.
• Vị trí xa trạm biến áp.
• Điện yếu sâu vào giờ cao điểm.
• Nhiều máy công suất lớn cùng hoạt động.
• Nguồn tụt mạnh khi motor khởi động.
• Điện áp biến động lớn trong ngày.

Cần hiểu đúng rằng:

100KVA là mức công suất của máy.

160V-430V là phạm vi điện áp đầu vào.

Dải điện rộng hơn không có nghĩa máy chịu được tải lớn hơn 100KVA.

Nếu tải thực tế vượt khả năng của máy, việc chọn dải 160V cũng không giải quyết được vấn đề quá tải.

Ổn Áp 100KVA 3 Pha Có Dòng Điện Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha 380V, dòng điện danh định tham khảo có thể tính theo:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 100KVA:

I = 100.000 / (1,732 × 380) ≈ 152A

Như vậy, dòng điện danh định tham khảo ở 380V vào khoảng 152A.

Con số này giúp kỹ thuật viên tính toán:

• Tiết diện cáp.
• MCCB.
• Thanh cái.
• Đầu cos.
• Tủ điện.
• Khả năng chịu dòng của thiết bị đóng cắt.

Tuy nhiên, dòng 152A chỉ là giá trị tham khảo theo công suất biểu kiến tại 380V.

Dòng thực tế còn phụ thuộc vào:

• Điện áp đầu vào.
• Hệ số công suất của tải.
• Loại máy móc.
• Dòng khởi động.
• Mức tải từng pha.
• Thời gian vận hành.

Nếu hệ thống có nhiều motor, cần đặc biệt chú ý dòng tức thời khi khởi động.

Với Công Suất 100KVA Cần Chú Ý Đến Cân Bằng Ba Pha

Khi công suất hệ thống tăng lên, việc phân bổ tải giữa ba pha càng trở nên quan trọng.

Ví dụ tổng tải chưa vượt 100KVA nhưng dòng từng pha lại là:

• Pha A: 145A.
• Pha B: 110A.
• Pha C: 95A.

Pha A đang chịu tải cao hơn đáng kể so với hai pha còn lại.

Nếu tình trạng này kéo dài có thể dẫn đến:

• Một pha sụt áp mạnh hơn.
• Dây điện nóng không đều.
• MCCB chịu tải không cân xứng.
• Điểm nối phát nhiệt.
• Hiệu quả khai thác hệ thống giảm.

Vì vậy nên đo đồng thời:

• Điện áp pha A.
• Điện áp pha B.
• Điện áp pha C.
• Dòng pha A.
• Dòng pha B.
• Dòng pha C.

Nếu hệ thống phía sau có nhiều tải 1 pha thì cần phân bổ chúng hợp lý giữa ba pha.

Ngoài ra, khi motor lớn khởi động, nên quan sát mức sụt áp trên từng pha để xem nguồn có bị yếu cục bộ hay không.

Cách Khảo Sát Trước Khi Chọn Ổn Áp 100KVA 3 Pha

Đối với công suất 100KVA, nên khảo sát tương đối đầy đủ trước khi lắp đặt.

Trước tiên là tải sử dụng:

• Tổng công suất đang hoạt động.
• Những máy nào chạy đồng thời.
• Công suất từng motor.
• Dòng khởi động.
• Thời gian vận hành mỗi ngày.
• Kế hoạch tăng thêm thiết bị trong tương lai.

Tiếp theo là nguồn điện đầu vào:

• Điện áp khi chưa tải.
• Điện áp khi tải trung bình.
• Điện áp khi gần đầy tải.
• Điện áp vào giờ cao điểm.
• Điện áp thấp nhất từng đo được.

Có thể tham khảo:

Điện thấp nhất vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Điện thường xuyên xuống dưới 260V → cân nhắc dải 160V-430V.

Cuối cùng là kiểm tra hạ tầng:

• Cáp nguồn.
• MCCB.
• Thanh cái.
• Đầu cos.
• Tiếp địa.
• Tủ điện.
• Khoảng cách đặt máy.
• Khả năng thông gió.
• Môi trường có bụi hoặc độ ẩm cao hay không.

Nếu hệ thống thường xuyên có điện áp quá thấp, cũng nên kiểm tra nguyên nhân phía trước như:

• Dây điện quá nhỏ.
• Đường dây quá dài.
• Đầu nối lỏng.
• MCCB tiếp xúc kém.
• Tải phân bố lệch.
• Nguồn cấp đang quá tải.

Với ổn áp 100KVA 3 pha, việc lựa chọn hiệu quả nhất là khi công suất 100KVA phù hợp với tải thực tế, dải 260V-430V hoặc 160V-430V phù hợp với mức điện yếu và toàn bộ hệ thống cáp, MCCB, thanh cái được tính toán tương ứng với dòng điện lớn.
