Ổn Áp 1200KVA 3 Pha Dải 304V Và 260V Cho Nhà Máy

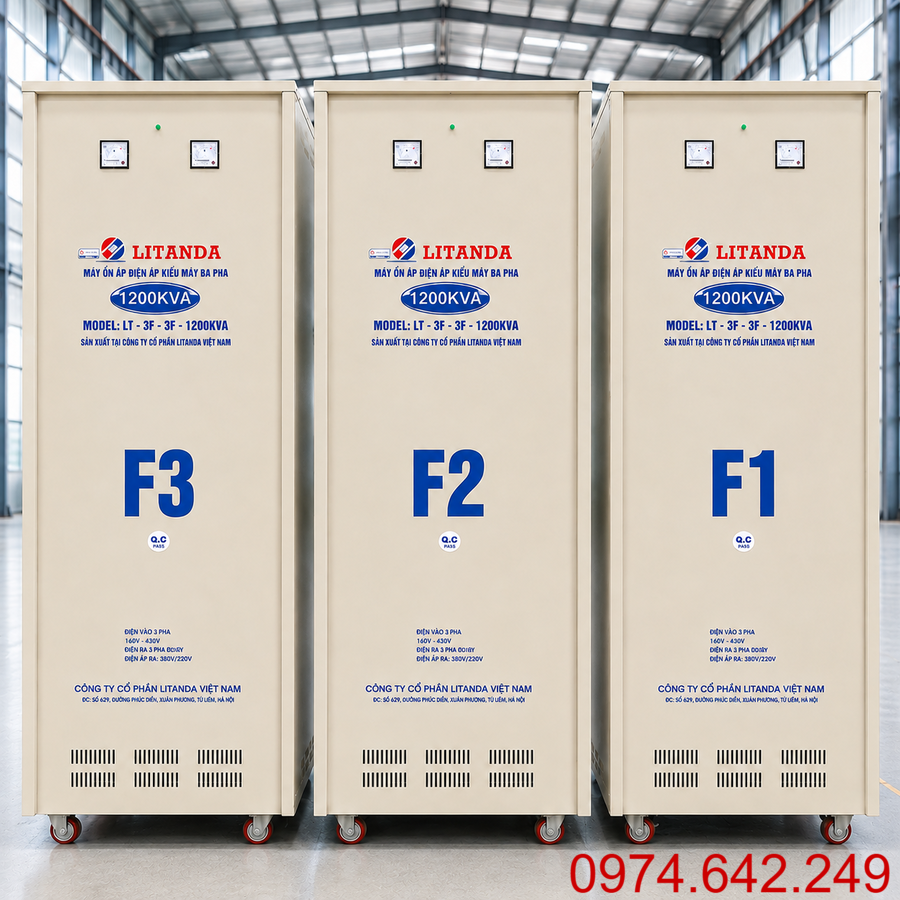

Ổn áp 1200KVA 3 pha thuộc nhóm thiết bị ổn định điện áp công suất rất lớn, phù hợp với nhà máy, phân xưởng quy mô lớn, dây chuyền sản xuất liên tục và hệ thống có nhiều cụm tải 3 pha hoạt động đồng thời.

Ở mức công suất này, sản phẩm có 2 dải điện áp đầu vào là 304V-430V và 260V-430V. Dải 304V-430V phù hợp với nơi có nền điện tương đối tốt nhưng vẫn xảy ra sụt áp khi tải tăng, còn dải 260V-430V phù hợp với những khu vực nguồn yếu hơn và thường xuyên xuống dưới 304V.

Với hệ thống 1200KVA, việc lựa chọn nên dựa trên dữ liệu vận hành thực tế, đặc biệt là tải đồng thời, dòng cực đại, mức điện áp thấp nhất và khả năng chịu tải của toàn bộ hạ tầng điện.

Ổn Áp 1200KVA 3 Pha Thường Được Dùng Cho Khu Vực Sản Xuất Quy Mô Nào?

Ở mức 1200KVA, ổn áp thường được đặt tại khu vực cấp nguồn chính cho một phân xưởng lớn hoặc nhiều dây chuyền sử dụng chung hệ thống điện.

Một số trường hợp có thể cân nhắc gồm:

• Tủ điện tổng của nhà máy.
• Phân xưởng sản xuất quy mô lớn.
• Nhiều dây chuyền tự động hoạt động đồng thời.
• Cụm máy CNC.
• Máy ép công nghiệp.
• Máy gia công kim loại.
• Máy nén khí công suất lớn.
• Hệ thống bơm công nghiệp.
• Cụm quạt hút và thông gió.
• Hệ thống băng tải.
• Nhiều motor 3 pha.
• Máy móc nhập khẩu.
• Hệ thống sản xuất làm việc nhiều ca.

Ở mức công suất này, tổng công suất lắp đặt của nhà máy có thể lớn hơn 1200KVA nhưng chưa chắc toàn bộ thiết bị đều vận hành cùng lúc.

Do đó cần xác định tải đồng thời cao nhất thay vì chỉ cộng công suất trên tem từng máy.

Ví dụ, một nhà máy có tổng công suất thiết bị 1.500KVA nhưng nhiều dây chuyền chạy luân phiên thì tải thực tế tại một thời điểm có thể thấp hơn đáng kể.

Ngược lại, nếu tải vận hành thường xuyên đã ở mức 1.000KVA đến 1.100KVA và còn xuất hiện các motor khởi động lớn, khoảng dự phòng cần được xem xét kỹ hơn.

Dải 304V-430V Phù Hợp Khi Nguồn Điện Vẫn Giữ Được Nền Áp Khá Tốt

Phiên bản 304V-430V phù hợp với hệ thống có điện áp đầu vào tương đối ổn định.

Nguồn có thể giảm theo tải nhưng mức thấp nhất vẫn duy trì từ khoảng 304V trở lên.

Ví dụ trong một ca sản xuất:

• Khi ít tải: 398V.
• Khi tải trung bình: 370V.
• Khi tải cao: 345V.
• Điện áp thấp nhất: khoảng 315V.

Trong trường hợp này, dải 304V-430V thường phù hợp.

Dải này có thể được cân nhắc khi:

• Nhà máy gần trạm biến áp.
• Cáp nguồn đủ tiết diện.
• Điện chỉ yếu khi tải tăng.
• Ba pha tương đối cân bằng.
• Nguồn không thường xuyên tụt sâu.
• Điện áp thấp nhất vẫn trên khoảng 304V.

Không nên chỉ đo điện vào lúc nhà máy chưa sản xuất.

Khi không tải, nguồn có thể đạt gần 400V. Nhưng khi nhiều dây chuyền cùng hoạt động, điện áp mới thể hiện đúng chất lượng nguồn.

Dải 260V-430V Phù Hợp Với Nguồn Thường Xuyên Xuống Dưới 304V

Nếu điện áp thường xuyên giảm xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên thì nên cân nhắc dải 260V-430V.

Ví dụ:

• Không tải: 390V.
• Tải trung bình: 350V.
• Tải cao: 305V.
• Giờ cao điểm: 275V-290V.

Trong trường hợp này, dải 260V-430V tạo khoảng làm việc phù hợp hơn ở phía điện áp thấp.

Phiên bản này thường được sử dụng khi:

• Nhà máy nằm xa nguồn cấp.
• Khu vực cuối tuyến điện.
• Phụ tải toàn khu vực lớn.
• Điện yếu rõ vào giờ cao điểm.
• Nhiều motor cùng hoạt động.
• Nguồn thường xuyên xuống dưới 304V.

Nguyên tắc lựa chọn có thể ghi nhớ:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu điện thường xuyên thấp hơn 260V thì nên khảo sát kỹ hệ thống cấp nguồn phía trước vì mức này nằm ngoài hai dải đang xét cho nhóm 1200KVA.

Ổn Áp 1200KVA 3 Pha Có Dòng Điện Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha 380V, dòng điện danh định tham khảo được tính theo:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 1200KVA:

I = 1.200.000 / (1,732 × 380) ≈ 1.824A

Như vậy, dòng điện danh định tham khảo tại 380V vào khoảng 1.824A.

Đây là mức dòng rất lớn.

Do đó, toàn bộ hệ thống điện phải được tính toán đồng bộ, gồm:

• Cáp đầu vào.
• Cáp đầu ra.
• Thanh cái.
• MCCB hoặc thiết bị đóng cắt.
• Đầu cos.
• Tủ phân phối.
• Điểm đấu nối.
• Hệ thống tiếp địa.
• Khả năng tản nhiệt.

Con số khoảng 1.824A là giá trị tham khảo tại điện áp 380V. Dòng thực tế còn phụ thuộc vào tải, điện áp nguồn, hệ số công suất và điều kiện vận hành.

Ở mức dòng này, các điểm đấu nối cần được thi công rất chắc chắn. Chỉ một điểm tiếp xúc không tốt cũng có thể trở thành vị trí phát nhiệt khi hệ thống vận hành tải cao.

Tải Đồng Thời Quan Trọng Hơn Tổng Công Suất Lắp Đặt

Với nhà máy lớn, cộng toàn bộ công suất máy móc thường chưa đủ để quyết định có cần ổn áp 1200KVA hay không.

Nên chia tải thành từng nhóm:

• Tải hoạt động liên tục.
• Tải chạy theo từng ca.
• Tải chạy theo chu kỳ.
• Motor có dòng khởi động cao.
• Máy sử dụng biến tần.
• Tải dự phòng.
• Tải dự kiến mở rộng.

Ví dụ một hệ thống có:

• Dây chuyền A: 320KVA.
• Dây chuyền B: 280KVA.
• Dây chuyền C: 300KVA.
• Hệ thống phụ trợ: 180KVA.

Tổng công suất lắp đặt là 1.080KVA.

Nếu tất cả cùng chạy, đây là một trạng thái tải hoàn toàn khác với trường hợp từng dây chuyền hoạt động luân phiên.

Ngoài ra, nếu 1.080KVA đã là tải vận hành thường xuyên thì cần xem thêm:

• Dòng khởi động.
• Thời gian chạy liên tục.
• Khả năng tăng tải.
• Nhiệt độ môi trường.
• Mức điện áp đầu vào.

Vì vậy, dữ liệu tốt nhất để chọn 1200KVA là biểu đồ tải thực tế theo thời gian.

Hệ Thống Có Nhiều Motor Cần Kiểm Tra Dòng Khởi Động Riêng

Ở nhà máy sử dụng công suất lớn, motor thường là nhóm tải tạo biến động mạnh nhất.

Các thiết bị có thể gồm:

• Máy nén khí.
• Bơm lớn.
• Quạt hút.
• Máy ép.
• Máy nghiền.
• Băng tải.
• Motor truyền động.
• Máy gia công.

Khi vận hành ổn định, tổng tải có thể nằm trong giới hạn.

Nhưng khi khởi động, dòng điện có thể tăng đáng kể trong một khoảng thời gian ngắn.

Nếu nhiều motor đóng điện cùng lúc, điện áp nguồn có thể tụt nhanh.

Do đó nên xác định:

• Công suất từng motor.
• Motor nào khởi động trực tiếp.
• Motor nào dùng biến tần.
• Motor nào thường khởi động cùng lúc.
• Dòng điện cực đại.
• Mức điện áp thấp nhất khi khởi động.

Nếu quy trình sản xuất cho phép, nên bố trí khởi động tuần tự:

Motor 1 ổn định → Motor 2 → Motor 3 → các nhóm tải tiếp theo.

Cách này giúp giảm cú tăng dòng tổng và hạn chế hiện tượng nguồn bị kéo xuống quá sâu trong một thời điểm.

Cân Bằng Ba Pha Giúp Khai Thác 1200KVA Hiệu Quả Hơn

Một hệ thống 1200KVA có thể chưa quá tải về tổng công suất nhưng vẫn vận hành không tốt nếu tải phân bố lệch mạnh giữa ba pha.

Ví dụ:

• Pha A: 1.760A.
• Pha B: 1.430A.
• Pha C: 1.260A.

Trong trường hợp này, pha A đang chịu tải cao hơn rõ rệt.

Nếu duy trì lâu có thể dẫn đến:

• Một pha sụt áp nhiều hơn.
• Cáp nóng không đều.
• Thanh cái phát nhiệt cục bộ.
• MCCB chịu tải không cân xứng.
• Điểm đấu nối nhanh xuống cấp.
• Khả năng khai thác tổng công suất bị hạn chế.

Vì vậy nên theo dõi:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp giữa các pha.
• Điện áp lúc tải cao.
• Dòng cực đại khi máy khởi động.
• Mức chênh lệch tải giữa các pha.

Nếu phía sau có nhiều tải 1 pha, cần phân bổ hợp lý để tránh một pha luôn trở thành pha chịu tải chính.

Trước Khi Lắp Ổn Áp 1200KVA 3 Pha Nên Khảo Sát Cả Một Chu Kỳ Sản Xuất

Đối với công suất 1200KVA, đo điện một lần là chưa đủ.

Tốt hơn nên theo dõi trong một ca hoặc một chu kỳ sản xuất đại diện.

Các thông số nên ghi lại gồm:

• Điện áp khi chưa tải.
• Điện áp đầu ca.
• Điện áp khi tải khoảng 30%.
• Điện áp khi tải khoảng 50%.
• Điện áp khi tải cao.
• Điện áp giờ cao điểm.
• Điện áp khi motor lớn khởi động.
• Điện áp thấp nhất.
• Điện áp cao nhất.
• Dòng điện từng pha.

Sau đó mới lựa chọn:

Nguồn thấp nhất vẫn từ khoảng 304V trở lên → dải 304V-430V.

Nguồn thường xuyên xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên → dải 260V-430V.

Song song với đó cần kiểm tra:

• Tiết diện và số lượng cáp.
• Chiều dài đường dây.
• Thanh cái.
• Thiết bị đóng cắt.
• MCCB đầu vào và đầu ra.
• Đầu cos.
• Bu lông đấu nối.
• Tiếp địa.
• Không gian đặt máy.
• Hệ thống thông gió.
• Khoảng trống bảo trì.

Với dòng tham khảo khoảng 1.824A, vấn đề phát nhiệt tại thanh cái, đầu cáp và thiết bị đóng cắt cần được đặc biệt quan tâm.

Sau khi hệ thống chạy tải cao, nên kiểm tra nhiệt độ tại các điểm kết nối để phát hiện sớm vị trí tiếp xúc chưa tốt.

Với ổn áp 1200KVA 3 pha, lựa chọn phù hợp không đơn thuần là chọn một máy có công suất 1200KVA.

Cần đồng thời xác định đúng dải 304V-430V hoặc 260V-430V, kiểm tra tải đồng thời, cân bằng ba pha và bảo đảm hạ tầng điện đủ khả năng làm việc với dòng rất lớn của hệ thống.
