Ổn Áp 1500KVA 3 Pha Dải 304V Và 260V Cho Nhà Máy Lớn

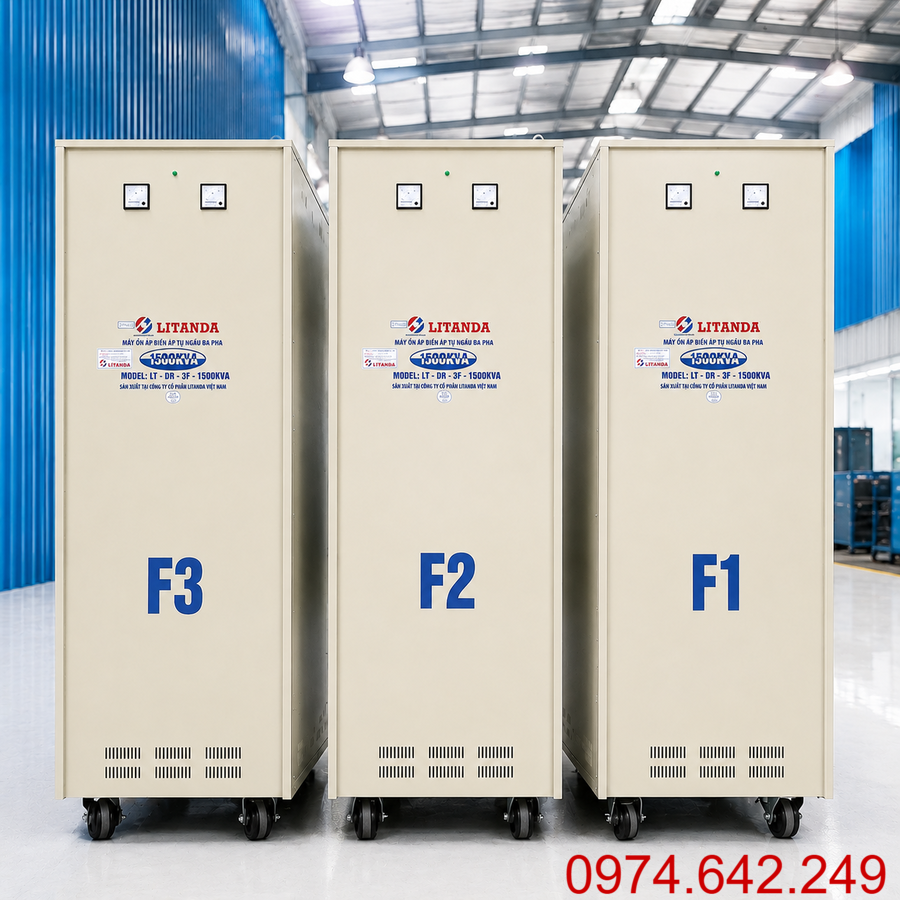

Ổn áp 1500KVA 3 pha thuộc nhóm thiết bị ổn định điện áp công suất đặc biệt lớn, phù hợp với nhà máy, khu sản xuất tập trung, dây chuyền công nghiệp nặng và những hệ thống có nhiều cụm tải 3 pha vận hành đồng thời.

Ở mức công suất này, sản phẩm có 2 dải điện áp đầu vào là 304V-430V và 260V-430V. Dải 304V-430V phù hợp với hệ thống có nền điện tương đối khỏe, còn dải 260V-430V dành cho khu vực thường xuyên xuất hiện sụt áp xuống dưới 304V.

Với 1500KVA, việc lựa chọn không thể chỉ dựa trên tổng công suất máy móc mà cần khảo sát biểu đồ tải, dòng điện từng pha, mức điện áp thấp nhất, dòng khởi động và khả năng chịu tải của toàn bộ hệ thống phân phối điện.

Ổn Áp 1500KVA 3 Pha Phù Hợp Với Những Hệ Thống Điện Quy Mô Rất Lớn

1500KVA không còn là mức công suất dành cho một vài thiết bị riêng lẻ. Máy thường được xem xét khi cần ổn định nguồn cho cả một phân khu sản xuất lớn hoặc nhiều dây chuyền sử dụng chung nguồn điện.

Một số hệ thống có thể cân nhắc gồm:

• Tủ điện tổng của nhà máy.
• Phân xưởng sản xuất quy mô lớn.
• Nhiều dây chuyền hoạt động đồng thời.
• Cụm máy CNC số lượng lớn.
• Máy ép công nghiệp.
• Máy gia công kim loại.
• Máy nén khí công suất cao.
• Hệ thống bơm công nghiệp.
• Hệ thống hút bụi, thông gió.
• Băng tải sản xuất.
• Nhiều motor 3 pha.
• Máy móc nhập khẩu.
• Hệ thống sản xuất vận hành liên tục nhiều ca.

Ở quy mô này, tải đồng thời quan trọng hơn tổng công suất lắp đặt.

Ví dụ một nhà máy có tổng công suất thiết bị 1.800KVA nhưng các khu vực hoạt động luân phiên thì tải cao nhất thực tế có thể chỉ khoảng 1.100KVA đến 1.250KVA.

Ngược lại, một hệ thống chạy ổn định khoảng 1.200KVA nhưng có nhiều motor lớn cùng khởi động vẫn có thể tạo ra dòng điện tức thời rất cao.

Do đó cần khảo sát:

• Tải nền chạy liên tục.
• Tải cao nhất trong ngày.
• Những máy thường hoạt động cùng thời điểm.
• Motor có dòng khởi động lớn.
• Thời gian vận hành.
• Khả năng mở rộng thêm dây chuyền.

Dải 304V-430V Phù Hợp Khi Nhà Máy Có Nền Điện Tương Đối Khỏe

Dải 304V-430V phù hợp với những hệ thống có điện áp đầu vào tương đối tốt nhưng vẫn dao động theo tải.

Ví dụ trong một ca sản xuất:

• Khi ít tải: 398V.
• Khi tải trung bình: 370V.
• Khi tải tăng cao: 345V.
• Thời điểm điện thấp nhất: 315V-325V.

Trong tình huống này, điện áp vẫn nằm trên khoảng 304V nên dải 304V-430V thường phù hợp.

Phiên bản này có thể được cân nhắc khi:

• Nhà máy có trạm biến áp tương đối gần.
• Đường dây cấp điện được đầu tư tốt.
• Tiết diện cáp phù hợp.
• Điện chỉ giảm rõ khi tải tăng.
• Ba pha tương đối cân bằng.
• Điện áp thấp nhất vẫn từ khoảng 304V trở lên.

Không nên chỉ đo điện khi dây chuyền đang nghỉ.

Lúc đó nguồn có thể đạt 395V-400V, nhưng khi nhà máy vận hành gần đầy tải thì điện áp thực tế có thể thấp hơn khá nhiều.

Dải 260V-430V Phù Hợp Với Khu Vực Điện Sụt Áp Rõ

Nếu nguồn thường xuyên giảm xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên, dải 260V-430V sẽ phù hợp hơn.

Ví dụ:

• Khi ít tải: 390V.
• Tải trung bình: 350V.
• Tải cao: 305V.
• Giờ cao điểm: 270V-290V.

Trong trường hợp này, dải 304V-430V không còn bao phủ được đầy đủ mức điện áp thấp nhất.

Dải 260V-430V thường phù hợp khi:

• Nhà máy nằm xa nguồn điện.
• Khu vực cuối tuyến cấp điện.
• Phụ tải khu công nghiệp tăng mạnh vào giờ cao điểm.
• Nhiều motor lớn hoạt động.
• Nhiều dây chuyền chạy cùng lúc.
• Điện thường xuyên xuống dưới 304V.

Có thể áp dụng nguyên tắc:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu điện thường xuyên thấp hơn 260V, cần kiểm tra sâu hệ thống nguồn phía trước vì mức này nằm ngoài hai dải đang xét của nhóm 1500KVA.

Ổn Áp 1500KVA 3 Pha Có Dòng Điện Khoảng Bao Nhiêu?

Với điện áp 3 pha 380V, dòng điện danh định tham khảo được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 1500KVA:

I = 1.500.000 / (1,732 × 380) ≈ 2.279A

Như vậy, dòng điện danh định tham khảo tại 380V vào khoảng 2.280A.

Đây là mức dòng rất lớn.

Do đó cần tính toán đồng bộ:

• Cáp điện đầu vào.
• Cáp đầu ra.
• Thanh cái.
• MCCB hoặc thiết bị đóng cắt.
• Hệ thống đấu nối.
• Đầu cos.
• Tủ phân phối.
• Tiếp địa.
• Khả năng tản nhiệt.

Ở mức trên 2.000A, chất lượng của từng điểm tiếp xúc trở nên đặc biệt quan trọng.

Một đầu nối lỏng hoặc bề mặt tiếp xúc không tốt có thể gây phát nhiệt mạnh khi hệ thống vận hành tải cao.

Với 1500KVA Nên Theo Dõi Biểu Đồ Tải Thay Vì Chỉ Xem Một Con Số Công Suất

Với hệ thống lớn, tải thay đổi theo từng giờ trong ngày.

Có thời điểm nhà máy chỉ sử dụng 500KVA đến 700KVA, nhưng khi nhiều dây chuyền cùng vận hành, tải có thể tăng lên trên 1.000KVA.

Do đó, nên ghi nhận tải theo thời gian.

Có thể chia thành:

• Tải nền.
• Tải trung bình.
• Tải cao.
• Tải cực đại.
• Tải khi motor khởi động.
• Tải dự kiến mở rộng.

Ví dụ:

• 7 giờ: 550KVA.
• 9 giờ: 850KVA.
• 11 giờ: 1.150KVA.
• 14 giờ: 1.280KVA.
• Khi một số máy lớn khởi động: dòng tăng mạnh trong thời gian ngắn.

Những dữ liệu như vậy có giá trị hơn nhiều so với việc chỉ biết tổng công suất thiết bị đang lắp trong nhà máy.

Việc khảo sát biểu đồ tải cũng giúp tránh hai tình huống:

• Chọn máy quá nhỏ, thiếu dự phòng.
• Chọn máy quá lớn so với nhu cầu thực tế.

Motor Công Suất Lớn Có Thể Tạo Sụt Áp Ngay Cả Khi Tổng Tải Chưa Đạt 1500KVA

Trong nhà máy quy mô lớn, một phần đáng kể tải thường đến từ motor.

Có thể gồm:

• Máy nén khí.
• Máy bơm.
• Quạt hút.
• Máy nghiền.
• Máy ép.
• Băng tải.
• Motor truyền động.
• Máy gia công.

Khi các motor đã chạy ổn định, hệ thống có thể hoạt động bình thường.

Nhưng khi khởi động, dòng điện có thể tăng mạnh trong một khoảng thời gian ngắn.

Nếu nhiều motor lớn cùng đóng điện, điện áp nguồn có thể sụt nhanh.

Do đó nên khảo sát:

• Công suất từng motor.
• Kiểu khởi động.
• Motor nào sử dụng biến tần.
• Motor nào khởi động trực tiếp.
• Những tải thường khởi động cùng lúc.
• Dòng điện cực đại.
• Mức điện áp tụt xuống tại thời điểm đó.

Nếu quy trình sản xuất cho phép, nên bố trí thứ tự khởi động:

Cụm máy A ổn định → cụm máy B khởi động → cụm máy C → các tải tiếp theo.

Cách tổ chức này giúp giảm cú tăng dòng đồng thời lên hệ thống.

Cân Bằng Ba Pha Là Yếu Tố Quan Trọng Với Hệ Thống Trên 2.000A

Ở mức công suất 1500KVA, lệch tải giữa các pha có thể trở thành vấn đề đáng kể.

Ví dụ dòng đo được:

• Pha A: 2.200A.
• Pha B: 1.750A.
• Pha C: 1.580A.

Pha A đang chịu tải cao hơn rõ rệt.

Nếu kéo dài có thể dẫn tới:

• Một pha sụt áp mạnh hơn.
• Cáp phát nhiệt không đều.
• Thanh cái nóng cục bộ.
• Thiết bị đóng cắt chịu tải lệch.
• Điểm đấu nối nhanh xuống cấp.
• Khả năng khai thác công suất toàn hệ thống giảm.

Vì vậy nên kiểm tra định kỳ:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp giữa từng cặp pha.
• Điện áp lúc tải cao.
• Mức lệch giữa ba pha.
• Nhiệt độ tại các điểm nối.

Nếu hệ thống phía sau có nhiều tải 1 pha, cần phân bổ hợp lý giữa ba pha để hạn chế tình trạng một pha luôn chịu tải cao.

Hạ Tầng Điện Cho Ổn Áp 1500KVA Cần Được Thiết Kế Như Một Hệ Thống Đồng Bộ

Ở mức 1500KVA, không nên xem ổn áp như một thiết bị độc lập.

Cần xem toàn bộ chuỗi điện:

Nguồn điện → bảo vệ đầu vào → ổn áp 1500KVA → bảo vệ đầu ra → tủ phân phối → dây chuyền → tải

Trước khi lắp đặt nên kiểm tra:

• Tiết diện cáp.
• Số lượng tuyến cáp.
• Chiều dài đường dây.
• Khả năng chịu dòng của thanh cái.
• Thiết bị đóng cắt.
• MCCB.
• Đầu cos.
• Bu lông liên kết.
• Hệ thống tiếp địa.
• Thông gió.
• Khoảng trống bảo trì.
• Điều kiện nhiệt độ khu vực đặt máy.

Đặc biệt với dòng tham khảo khoảng 2.280A, hệ thống thanh cái và điểm đấu điện cần được tính rất kỹ.

Sau khi đưa hệ thống vào vận hành tải cao, nên kiểm tra nhiệt tại:

• Đầu cáp.
• Thanh cái.
• MCCB.
• Điểm nối.
• Các vị trí chuyển tiếp dòng điện lớn.

Nếu có vị trí nóng bất thường, cần xử lý sớm.

Với ổn áp 1500KVA 3 pha, lựa chọn phù hợp nhất là khi công suất 1500KVA đáp ứng đúng tải đồng thời, dải 304V-430V hoặc 260V-430V phù hợp với điện áp thấp nhất và toàn bộ hệ thống cáp, thanh cái, MCCB cùng thiết bị bảo vệ đủ khả năng làm việc với dòng điện rất lớn.
