Ổn Áp 150KVA 3 Pha Dải 304V, 260V Và 160V

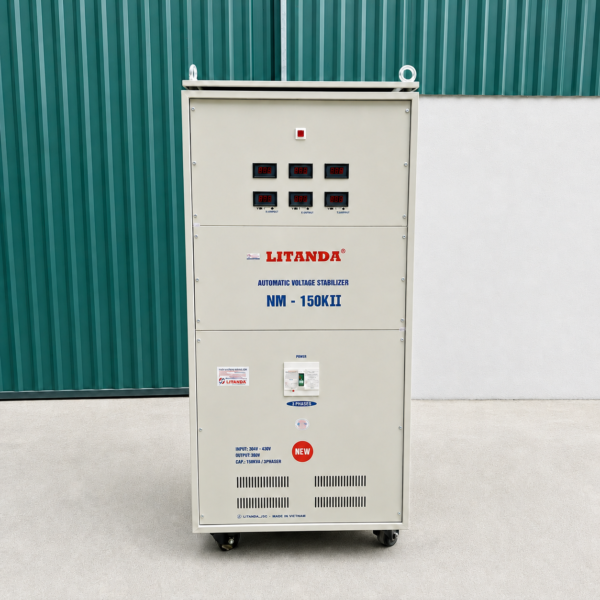

Ổn áp 150KVA 3 pha là nhóm thiết bị ổn định điện áp dành cho những hệ thống điện có tải lớn, thường được sử dụng tại nhà xưởng, phân xưởng sản xuất, cụm máy công nghiệp, tủ điện tổng hoặc các khu vực có nhiều thiết bị 3 pha vận hành đồng thời.

Với mức công suất 150KVA, dòng sản phẩm này thường có 3 dải điện áp đầu vào gồm 304V-430V, 260V-430V và 160V-430V, tương ứng với ba mức độ chất lượng nguồn điện khác nhau.

Việc chọn đúng dải điện không chỉ giúp máy hoạt động phù hợp với thực tế mà còn hỗ trợ hệ thống phía sau ổn định hơn, đặc biệt trong các khu vực điện yếu, điện sụt áp theo giờ hoặc điện biến động mạnh khi tải tăng.

Ổn Áp 150KVA 3 Pha Phù Hợp Với Những Hệ Thống Nào?

Công suất 150KVA thuộc nhóm tải lớn trong hệ thống ổn áp 3 pha. Vì vậy, thiết bị thường được lựa chọn để cấp nguồn ổn định cho cả một khu vực sản xuất hoặc một cụm máy có công suất đáng kể.

Một số hệ thống có thể cân nhắc sử dụng gồm:

• Tủ điện tổng của phân xưởng.
• Cụm máy gia công cơ khí.
• Máy CNC.
• Máy ép, máy cắt.
• Máy đóng gói.
• Hệ thống bơm công nghiệp.
• Quạt công nghiệp công suất lớn.
• Cụm motor 3 pha.
• Hệ thống điều khiển tự động.
• Máy móc nhập khẩu yêu cầu nguồn ổn định.
• Một dây chuyền sản xuất độc lập.
• Khu vực tải riêng trong nhà xưởng.

Khi lựa chọn 150KVA, không nên chỉ cộng toàn bộ công suất ghi trên tem của tất cả thiết bị đang có. Điều quan trọng hơn là phải xác định tải hoạt động đồng thời lớn nhất.

Ví dụ, một xưởng có rất nhiều máy nhưng chỉ một phần trong số đó chạy cùng lúc thì tải thực tế sẽ khác với một hệ thống mà nhiều motor, bơm và máy nén hoạt động đồng thời hoặc khởi động gần nhau.

Vì vậy, để chọn ổn áp 150KVA 3 pha sát thực tế, cần xem xét:

• Tổng tải chạy liên tục.
• Tải chạy theo chu kỳ.
• Công suất từng motor.
• Dòng khởi động.
• Thiết bị nào thường hoạt động cùng lúc.
• Thời gian vận hành mỗi ngày.
• Khả năng mở rộng thêm tải sau này.

Ổn Áp 150KVA 3 Pha Có 3 Dải 304V, 260V Và 160V Khác Nhau Ra Sao?

Điểm đáng chú ý của nhóm 150KVA là có 3 lựa chọn dải điện đầu vào, phù hợp với ba trạng thái nguồn điện khác nhau.

Dải 304V-430V

Phù hợp với những nơi điện 3 pha tương đối ổn định, chỉ dao động ở mức vừa phải. Đây là lựa chọn cho các hệ thống có nền điện tương đối tốt và mức sụt áp chưa quá sâu.

Dải 260V-430V

Phù hợp với khu vực điện yếu rõ hơn, thường xuyên giảm xuống dưới 304V nhưng chưa tụt sâu tới mức rất thấp. Đây là dải được sử dụng khá phổ biến tại các xưởng có tải lớn hoặc điện yếu theo giờ cao điểm.

Dải 160V-430V

Phù hợp với các khu vực điện yếu sâu, nguồn thường xuyên xuống dưới 260V, đặc biệt ở nơi xa trạm biến áp, cuối đường dây hoặc có nhiều tải lớn cùng hoạt động.

Cần hiểu rõ:

150KVA là công suất của máy.

304V-430V, 260V-430V và 160V-430V là phạm vi điện áp đầu vào.

Điều đó có nghĩa là ba phiên bản này đều là ổn áp 150KVA, không phải dải thấp hơn thì công suất lớn hơn. Sự khác nhau nằm ở khả năng tiếp nhận nguồn điện đầu vào yếu đến mức nào.

Dòng Điện Của Ổn Áp 150KVA 3 Pha Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha 380V, dòng điện danh định tham khảo được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 150KVA:

I = 150.000 / (1,732 × 380) ≈ 228A

Như vậy, dòng điện danh định tham khảo của ổn áp 150KVA 3 pha ở 380V vào khoảng 228A.

Thông số này rất quan trọng khi lựa chọn:

• Dây dẫn.
• MCCB hoặc CB tổng.
• Đầu cos.
• Thanh cái.
• Tủ điện.
• Thiết bị bảo vệ đầu vào và đầu ra.

Tuy nhiên, đây chỉ là dòng điện tham khảo ở điều kiện danh định. Dòng thực tế còn phụ thuộc vào:

• Loại tải sử dụng.
• Hệ số công suất.
• Dòng khởi động của motor.
• Điện áp đầu vào.
• Mức độ cân bằng giữa ba pha.
• Thời gian tải chạy liên tục.

Nếu hệ thống có nhiều motor lớn, máy nén hoặc bơm, dòng tức thời khi khởi động có thể cao hơn khá nhiều so với dòng chạy ổn định. Vì vậy, 150KVA cần được tính toán cùng đặc điểm tải chứ không chỉ dựa trên con số 228A lý thuyết.

Khi Nào Nên Chọn Dải 304V-430V Cho 150KVA?

Dải 304V-430V phù hợp khi hệ thống có nền điện tương đối tốt và điện áp thấp nhất vẫn duy trì trên khoảng 304V trong quá trình sử dụng thực tế.

Ví dụ nguồn điện có thể dao động như sau:

• Khi ít tải: 390V-400V.
• Khi tải trung bình: 360V-370V.
• Khi tải cao: 330V-345V.
• Thời điểm thấp nhất: khoảng 310V-320V.

Trong trường hợp này, dải 304V-430V thường là lựa chọn phù hợp.

Phiên bản này thích hợp khi:

• Nhà xưởng tương đối gần trạm biến áp.
• Điện không thường xuyên tụt sâu.
• Đường dây cấp điện được thiết kế tốt.
• Nguồn chỉ yếu nhẹ khi tải tăng.
• Ba pha tương đối cân bằng.
• Điện áp thấp nhất vẫn nằm trên khoảng 304V.

Điểm cần lưu ý là không nên đo điện lúc chưa chạy máy rồi kết luận ngay. Điện có thể rất đẹp khi ít tải, nhưng khi cả cụm thiết bị hoạt động thì mức điện áp thực tế mới lộ rõ.

Do đó, nếu điện thấp nhất trong quá trình vận hành vẫn trên khoảng 304V, dải 304V-430V sẽ là lựa chọn hợp lý cho ổn áp 150KVA 3 pha.

Khi Nào Nên Chọn Dải 260V-430V Hoặc 160V-430V?

Trường hợp nên chọn dải 260V-430V

Dải 260V-430V phù hợp khi nguồn điện thường xuyên xuống dưới 304V nhưng vẫn chủ yếu nằm trên 260V.

Ví dụ:

• Không tải: 385V.
• Tải trung bình: 345V.
• Tải cao: 300V.
• Giờ cao điểm: 270V-290V.

Trong trường hợp này, dải 304V-430V không còn phù hợp bằng dải 260V-430V.

Dải 260V thường phù hợp khi:

• Điện yếu rõ vào giờ cao điểm.
• Nhà xưởng cách xa nguồn hơn.
• Nhiều máy hoạt động đồng thời.
• Có motor làm nguồn tụt theo thời điểm.
• Điện áp thấp nhất vẫn từ khoảng 260V trở lên.

Trường hợp nên chọn dải 160V-430V

Dải 160V-430V phù hợp khi nguồn điện yếu sâu, thường xuyên xuống dưới 260V.

Ví dụ:

• Không tải: 380V.
• Tải trung bình: 320V.
• Tải lớn: 250V-260V.
• Giờ cao điểm: 200V-240V.

Nếu hệ thống thường xuyên xuất hiện mức điện như vậy thì dải 160V-430V sẽ phù hợp hơn.

Phiên bản này thường được lựa chọn khi:

• Nhà xưởng nằm cuối đường dây.
• Vị trí xa trạm biến áp.
• Khu vực điện yếu kéo dài.
• Nhiều tải lớn khởi động trong ngày.
• Điện áp biến động lớn giữa các thời điểm.
• Nguồn thường xuyên xuống dưới 260V.

Tuy nhiên, nếu điện quá yếu kéo dài thì cũng cần kiểm tra lại hệ thống điện phía trước. Nguyên nhân có thể đến từ:

• Dây nguồn quá nhỏ.
• Đường dây quá dài.
• Mối nối hoặc đầu cos lỏng.
• MCCB phát nhiệt.
• Tải lệch pha.
• Nguồn cấp ngoài bị quá tải.

Ổn áp có nhiệm vụ điều chỉnh điện áp trong phạm vi thiết kế, nhưng không thay thế hoàn toàn việc xử lý các vấn đề kỹ thuật của hệ thống cấp điện.

150KVA Cần Chú Ý Gì Về Motor Và Độ Cân Bằng Ba Pha?

Ở mức công suất 150KVA, ngoài việc chọn đúng dải điện, người dùng cũng cần quan tâm đến đặc tính tải và độ cân bằng ba pha.

Nếu phía sau ổn áp có nhiều tải như:

• Motor.
• Bơm.
• Máy nén khí.
• Quạt công nghiệp.
• Máy ép.
• Máy gia công.

thì dòng điện khởi động có thể ảnh hưởng rõ đến nguồn điện đầu vào. Trong một số trường hợp, chính lúc các tải lớn khởi động là thời điểm điện áp tụt thấp nhất.

Ngoài ra, hệ thống ba pha cũng cần kiểm tra độ lệch tải. Ví dụ:

• Pha A: 220A.
• Pha B: 175A.
• Pha C: 150A.

Dù tổng tải có thể chưa vượt 150KVA, nhưng pha A đang chịu tải cao hơn đáng kể. Điều này có thể dẫn đến:

• Một pha sụt áp nhiều hơn.
• Dây dẫn nóng không đều.
• Thiết bị bảo vệ chịu tải lệch.
• Hiệu quả vận hành toàn hệ thống giảm.

Vì vậy, trước khi đưa ổn áp 150KVA 3 pha vào sử dụng, nên đo và kiểm tra:

• Dòng pha A, B, C.
• Điện áp giữa các pha.
• Điện áp khi đầy tải.
• Điện áp khi motor lớn khởi động.
• Mức chênh tải giữa ba pha.

Nếu cần, nên phân bổ lại tải để hệ thống vận hành cân bằng hơn.

Cách Chọn Đúng Ổn Áp 150KVA 3 Pha Trước Khi Lắp Đặt

Để chọn đúng phiên bản 150KVA, nên khảo sát theo ba nhóm thông tin chính.

1. Kiểm tra tải sử dụng

Cần biết:

• Tổng công suất chạy đồng thời.
• Có những tải nào là motor.
• Dòng khởi động lớn nhất.
• Thời gian vận hành mỗi ngày.
• Khả năng tăng thêm tải sau này.

2. Đo điện áp đầu vào thực tế

Nên đo tại nhiều thời điểm:

• Khi chưa tải.
• Khi tải trung bình.
• Khi gần đầy tải.
• Trong giờ cao điểm.
• Khi thiết bị lớn khởi động.

Có thể tham khảo nguyên tắc:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Điện thường xuyên xuống dưới 260V → cân nhắc dải 160V-430V.

3. Kiểm tra hạ tầng lắp đặt

Cần chú ý:

• Dây dẫn đủ tiết diện.
• MCCB phù hợp với dòng tải.
• Đầu cos ép và siết chắc.
• Có tiếp địa.
• Vị trí đặt máy khô ráo, thông thoáng.
• Không che kín khe tản nhiệt.
• Có khoảng trống để kiểm tra và bảo trì.

Với ổn áp 150KVA 3 pha, lựa chọn phù hợp nhất là khi công suất 150KVA đáp ứng đúng tải thực tế, dải 304V-430V, 260V-430V hoặc 160V-430V phù hợp đúng với chất lượng nguồn điện và toàn bộ hệ thống cáp, MCCB, đầu nối được thiết kế tương ứng với dòng tải lớn.

Khi các yếu tố này được tính đúng ngay từ đầu, ổn áp sẽ có điều kiện vận hành ổn định hơn và hỗ trợ tốt cho toàn bộ hệ thống phía sau.
