Ổn Áp 2000KVA 3 Pha Dải 304V Và 260V Công Suất Lớn

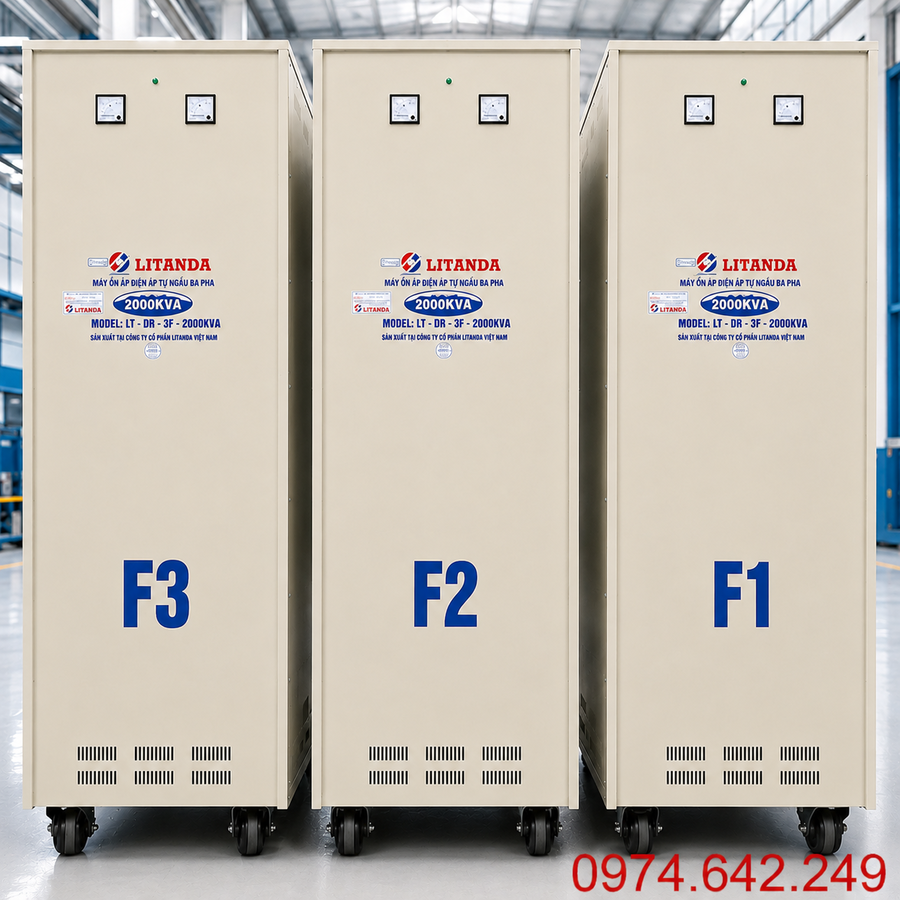

Ổn áp 2000KVA 3 pha là nhóm thiết bị ổn định điện áp công suất đặc biệt lớn, hướng tới các nhà máy, khu sản xuất tập trung và hệ thống điện công nghiệp có nhiều dây chuyền hoạt động đồng thời.

Dòng 2000KVA có 2 dải điện áp đầu vào là 304V-430V và 260V-430V, tương ứng với hai mức chất lượng nguồn khác nhau. Dải 304V-430V thích hợp khi điện áp tương đối ổn định, còn dải 260V-430V phù hợp với nơi nguồn thường xuyên tụt xuống dưới 304V.

Ở quy mô 2000KVA, việc lựa chọn cần được xem như một bài toán tổng thể gồm tải đồng thời, điện áp thấp nhất, dòng khởi động, cân bằng ba pha, thanh cái, thiết bị đóng cắt và khả năng mở rộng sản xuất.

Ổn Áp 2000KVA 3 Pha Dành Cho Hệ Thống Điện Quy Mô Rất Lớn

2000KVA là mức công suất lớn, thường được xem xét khi cần ổn định điện cho cả một phân xưởng lớn, nhiều khu vực sản xuất hoặc một nhóm dây chuyền có tổng tải đáng kể.

Những hệ thống có thể cân nhắc gồm:

• Tủ điện tổng của nhà máy.
• Nhiều dây chuyền sản xuất vận hành đồng thời.
• Cụm máy CNC số lượng lớn.
• Hệ thống máy ép công nghiệp.
• Máy gia công kim loại.
• Máy nén khí công suất cao.
• Hệ thống bơm lớn.
• Máy nghiền, máy trộn.
• Cụm quạt hút công nghiệp.
• Băng tải sản xuất.
• Nhiều motor 3 pha.
• Hệ thống tự động hóa.
• Máy móc nhập khẩu.
• Phân xưởng hoạt động liên tục nhiều ca.

Ở mức này, tổng công suất thiết bị trong nhà máy có thể vượt 2000KVA nhưng điều quan trọng là bao nhiêu tải thực sự hoạt động cùng một thời điểm.

Một nhà máy có tổng công suất lắp đặt 2500KVA nhưng các dây chuyền chạy luân phiên sẽ có đặc điểm hoàn toàn khác với hệ thống thường xuyên vận hành ở mức 1700KVA đến 1800KVA.

Vì vậy cần khảo sát:

• Tải nền.
• Tải trung bình.
• Tải cực đại.
• Tải hoạt động đồng thời.
• Công suất motor.
• Dòng khởi động.
• Khả năng mở rộng dây chuyền.

Dải 304V-430V Phù Hợp Với Nhà Máy Có Nguồn Điện Tương Đối Khỏe

Phiên bản 304V-430V phù hợp khi nguồn điện 3 pha có dao động nhưng điện áp thấp nhất vẫn từ khoảng 304V trở lên.

Ví dụ:

• Lúc ít tải: 400V.
• Tải trung bình: 375V.
• Tải cao: 350V.
• Thời điểm thấp nhất: 315V-325V.

Trong trường hợp này, nguồn vẫn nằm trong phạm vi của dải 304V-430V.

Dải này thường phù hợp khi:

• Nhà máy gần trạm biến áp.
• Nguồn cấp có công suất phù hợp.
• Cáp điện đủ tiết diện.
• Điện chỉ giảm khi tải tăng.
• Ba pha tương đối cân bằng.
• Điện áp thấp nhất không xuống dưới khoảng 304V.

Không nên chỉ đo nguồn lúc nhà máy đang nghỉ.

Khi chưa có tải, điện áp có thể đạt 395V-400V. Nhưng khi nhiều dây chuyền cùng hoạt động, điện áp mới phản ánh đúng tình trạng nguồn.

Dải 260V-430V Phù Hợp Khi Nguồn Điện Sụt Dưới 304V

Nếu nguồn thường xuyên giảm xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên, phiên bản 260V-430V sẽ phù hợp hơn.

Ví dụ:

• Khi ít tải: 395V.
• Tải trung bình: 350V.
• Tải cao: 305V.
• Giờ cao điểm: 275V-290V.

Trong điều kiện này, dải 304V-430V sẽ không bao phủ được toàn bộ mức điện áp thấp nhất.

Dải 260V-430V thường được cân nhắc khi:

• Nhà máy nằm xa trạm biến áp.
• Khu vực cuối tuyến điện.
• Phụ tải khu công nghiệp lớn.
• Điện yếu rõ vào giờ sản xuất.
• Nhiều motor công suất cao.
• Nhiều dây chuyền hoạt động đồng thời.
• Nguồn thường xuyên xuống dưới 304V.

Có thể áp dụng nguyên tắc:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu nguồn thường xuyên xuống dưới 260V thì cần khảo sát kỹ hệ thống điện phía trước vì mức này nằm ngoài hai dải đang xét cho nhóm 2000KVA.

Dòng Điện Của Ổn Áp 2000KVA 3 Pha Khoảng Bao Nhiêu?

Với hệ thống 3 pha 380V, dòng điện danh định tham khảo được tính theo:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 2000KVA:

I = 2.000.000 / (1,732 × 380) ≈ 3.039A

Có thể làm tròn khoảng 3.040A tại 380V.

Đây là mức dòng đặc biệt lớn.

Do đó, hệ thống điện cần được tính toán đồng bộ gồm:

• Thanh cái.
• Cáp nguồn.
• Cáp đầu ra.
• Thiết bị đóng cắt.
• MCCB hoặc ACB phù hợp thiết kế.
• Đầu nối.
• Hệ thống phân phối.
• Tiếp địa.
• Khả năng tản nhiệt.

Giá trị khoảng 3.040A là dòng tham khảo theo công suất biểu kiến tại 380V. Dòng thực tế còn phụ thuộc vào tải, điện áp, hệ số công suất và chế độ vận hành.

Ở mức dòng này, một điểm nối tiếp xúc không tốt có thể trở thành điểm nóng đáng kể khi hệ thống vận hành tải cao.

2000KVA Cần Được Chọn Theo Biểu Đồ Phụ Tải Của Nhà Máy

Với công suất lớn, một số liệu công suất duy nhất chưa phản ánh đầy đủ nhu cầu.

Nên theo dõi tải theo từng khoảng thời gian.

Ví dụ:

• Đầu ca: 700KVA.
• Khi dây chuyền thứ nhất hoạt động: 1050KVA.
• Khi nhiều khu vực cùng sản xuất: 1450KVA.
• Thời điểm tải cao: 1700KVA.
• Khi motor lớn khởi động: xuất hiện dòng tăng tức thời.

Từ đó có thể xác định:

• Tải nền thực tế.
• Tải trung bình.
• Tải cực đại.
• Khoảng thời gian tải cao kéo dài.
• Dư địa công suất còn lại.

Cách khảo sát này chính xác hơn nhiều so với việc chỉ cộng công suất trên tem tất cả thiết bị.

Đặc biệt nếu nhà máy có kế hoạch lắp thêm máy móc, cần tính cả tải dự kiến trong tương lai để tránh hệ thống vừa hoàn thành đã nhanh chóng thiếu công suất.

Dòng Khởi Động Của Nhiều Motor Có Thể Làm Thay Đổi Toàn Bộ Bài Toán

Nhà máy cần công suất 2000KVA thường có số lượng motor tương đối lớn.

Có thể bao gồm:

• Máy nén khí.
• Bơm công nghiệp.
• Máy nghiền.
• Máy ép.
• Quạt hút.
• Băng tải.
• Motor truyền động.
• Máy gia công.

Khi đã chạy ổn định, tải có thể nằm trong khả năng của hệ thống.

Nhưng khi khởi động, một số motor có thể tạo dòng tức thời cao hơn nhiều so với dòng vận hành.

Nếu nhiều thiết bị cùng khởi động, có thể xuất hiện:

• Điện áp tụt đột ngột.
• Dòng tổng tăng mạnh.
• Thiết bị bảo vệ tác động.
• Nguồn phía trước bị kéo xuống.
• Các tải khác bị ảnh hưởng.

Do đó cần kiểm tra:

• Công suất từng motor.
• Phương thức khởi động.
• Có sử dụng biến tần hay không.
• Những motor thường khởi động cùng thời điểm.
• Dòng cực đại.
• Mức điện áp thấp nhất lúc khởi động.

Nếu có thể, nên bố trí thứ tự:

Cụm tải 1 ổn định → cụm tải 2 khởi động → cụm tải 3 → các tải còn lại.

Cách tổ chức tải hợp lý có thể giảm đáng kể áp lực tức thời lên toàn bộ hệ thống điện.

Cân Bằng Tải Ba Pha Là Điều Không Nên Bỏ Qua Với 2000KVA

Tổng công suất chưa vượt 2000KVA không có nghĩa hệ thống chắc chắn đang vận hành cân đối.

Ví dụ dòng đo được:

• Pha A: 2.950A.
• Pha B: 2.400A.
• Pha C: 2.150A.

Pha A đang chịu tải cao hơn đáng kể.

Nếu tình trạng này duy trì lâu có thể dẫn đến:

• Một pha sụt áp nhiều hơn.
• Thanh cái phát nhiệt không đều.
• Cáp chịu tải chênh lệch.
• Thiết bị đóng cắt chịu tải lệch.
• Các đầu nối nhanh xuống cấp.
• Khả năng khai thác toàn bộ công suất bị hạn chế.

Nên theo dõi thường xuyên:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp giữa các pha.
• Mức lệch điện áp.
• Dòng cực đại.
• Nhiệt độ tại điểm đấu nối.

Nếu hệ thống có nhiều tải 1 pha, cần phân bổ các nhánh hợp lý để tránh tình trạng một pha trở thành “đường cao tốc giờ tan ca” trong khi hai pha còn lại nhàn hơn đáng kể.

Hạ Tầng Điện Phải Được Thiết Kế Đồng Bộ Với Ổn Áp 2000KVA 3 Pha

Ở công suất 2000KVA, ổn áp chỉ là một thành phần trong cả hệ thống.

Cần xem toàn bộ chuỗi:

Nguồn → thiết bị bảo vệ đầu vào → ổn áp 2000KVA → bảo vệ đầu ra → tủ phân phối → dây chuyền → tải

Trước khi lắp đặt nên kiểm tra:

• Khả năng cấp của nguồn phía trước.
• Điện áp thấp nhất.
• Dòng từng pha.
• Tiết diện và số lượng cáp.
• Thanh cái.
• ACB/MCCB hoặc thiết bị đóng cắt.
• Đầu nối.
• Tiếp địa.
• Không gian bố trí máy.
• Thông gió.
• Đường bảo trì.
• Nhiệt độ môi trường.

Đặc biệt với dòng tham khảo khoảng 3.040A, việc thiết kế đường dẫn điện cần được thực hiện theo thông số thực tế của công trình chứ không nên lựa chọn theo kinh nghiệm đơn giản.

Sau khi đưa hệ thống vào vận hành, cần chú ý kiểm tra nhiệt tại:

• Thanh cái.
• Đầu cáp.
• Điểm đấu nối.
• Thiết bị đóng cắt.
• Các vị trí chuyển tiếp dòng lớn.

Với ổn áp 2000KVA 3 pha, phương án phù hợp là khi công suất 2000KVA đáp ứng được tải đồng thời, dải 304V-430V hoặc 260V-430V đúng với điện áp nguồn thực tế và toàn bộ hệ thống phân phối điện đủ khả năng làm việc với dòng điện rất lớn.

Ở quy mô này, sự đồng bộ của cả hệ thống quan trọng không kém bản thân ổn áp.
