Ổn Áp 200KVA 3 Pha Dải 304V-430V Và 260V-430V

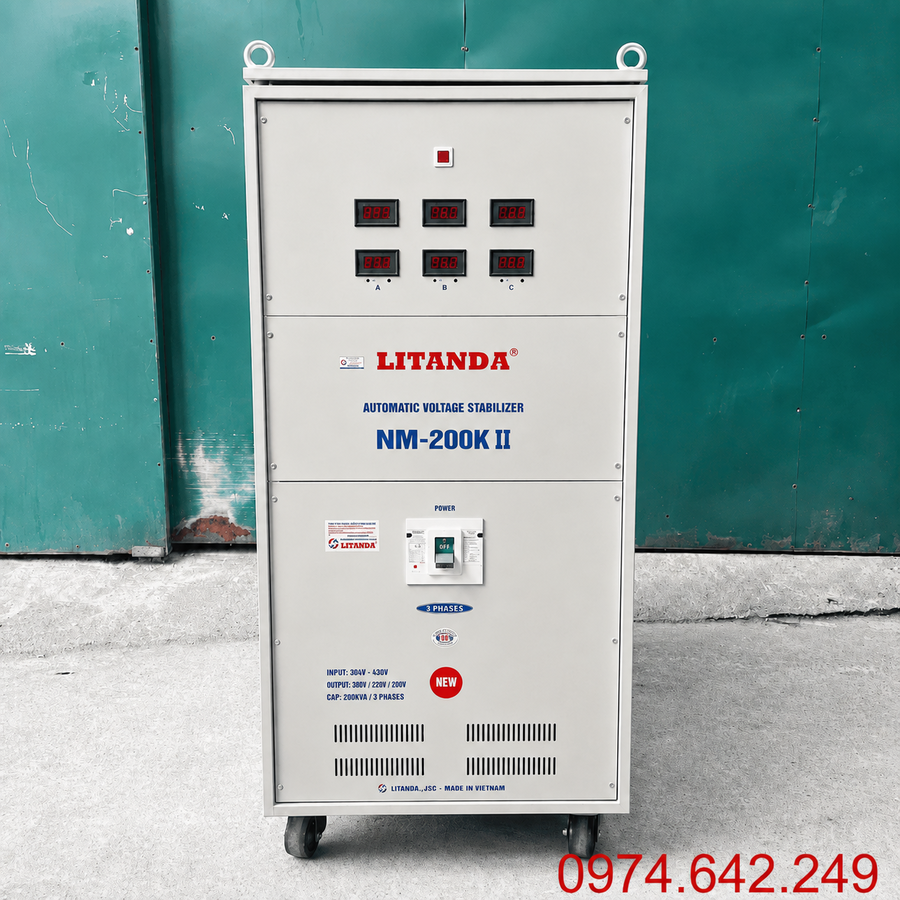

Ổn áp 200KVA 3 pha là nhóm thiết bị ổn định điện áp công suất lớn, phù hợp cho nhà xưởng, dây chuyền sản xuất, cụm máy công nghiệp và những hệ thống điện có nhiều tải 3 pha hoạt động đồng thời.

Ở mức công suất này, sản phẩm có 2 dải điện áp đầu vào là 304V-430V và 260V-430V, giúp người dùng lựa chọn theo mức độ sụt áp thực tế của nguồn điện.

Dải 304V-430V phù hợp với khu vực có nền điện tương đối tốt, còn dải 260V-430V dành cho nguồn yếu hơn và thường xuyên giảm xuống dưới 304V.

Với hệ thống 200KVA, việc khảo sát dòng tải, điện áp thấp nhất, đặc tính motor và hạ tầng cấp điện cần được thực hiện kỹ trước khi lựa chọn.

Ổn Áp 200KVA 3 Pha Được Sử Dụng Cho Những Hệ Thống Nào?

200KVA thuộc nhóm công suất lớn, thường không còn được lựa chọn chỉ để cấp điện cho một thiết bị đơn lẻ mà hướng tới cả một cụm tải hoặc khu vực sản xuất.

Một số trường hợp có thể cân nhắc gồm:

• Tủ điện tổng của phân xưởng.
• Dây chuyền sản xuất.
• Cụm máy CNC.
• Máy gia công cơ khí.
• Máy ép công nghiệp.
• Máy cắt, máy đóng gói.
• Hệ thống bơm công suất lớn.
• Cụm quạt công nghiệp.
• Nhiều motor 3 pha.
• Máy nén khí.
• Thiết bị tự động hóa.
• Máy móc nhập khẩu.
• Một khu vực tải riêng trong nhà máy.

Khi xác định có cần công suất 200KVA hay không, cần quan tâm đến tải hoạt động đồng thời, không chỉ nhìn tổng công suất lắp đặt.

Ví dụ, một nhà xưởng có tổng công suất thiết bị 250KVA nhưng các máy hoạt động luân phiên thì tải thực tế có thể thấp hơn nhiều.

Ngược lại, một hệ thống có tổng tải vận hành bình thường chưa đến 200KVA nhưng nếu nhiều motor lớn cùng khởi động thì dòng tức thời có thể tăng mạnh.

Do đó, trước khi lựa chọn nên xác định:

• Tổng tải chạy đồng thời.
• Loại tải sử dụng.
• Công suất từng motor.
• Dòng khởi động.
• Thời gian vận hành liên tục.
• Tần suất đóng cắt.
• Kế hoạch tăng thêm máy móc.

Hai Dải 304V-430V Và 260V-430V Khác Nhau Như Thế Nào?

Ổn áp 200KVA 3 pha có 2 dải điện áp đầu vào, nhưng cả hai đều giữ nguyên mức công suất 200KVA.

Dải 304V-430V

Dải này phù hợp với hệ thống có nguồn điện tương đối tốt, điện áp có dao động nhưng mức thấp nhất vẫn duy trì từ khoảng 304V trở lên.

Ví dụ:

• Không tải: 395V.
• Tải trung bình: 365V.
• Tải lớn: 335V.
• Thời điểm thấp nhất: 310V-320V.

Nguồn như vậy có hiện tượng sụt áp nhưng vẫn phù hợp với dải 304V-430V.

Dải 260V-430V

Dải này có khả năng tiếp nhận nguồn điện thấp hơn, phù hợp khi điện thường xuyên giảm xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên.

Ví dụ:

• Không tải: 390V.
• Tải trung bình: 345V.
• Tải cao: 310V.
• Giờ cao điểm: 270V-290V.

Trong trường hợp này, dải 260V-430V sẽ phù hợp hơn.

Cần phân biệt rõ:

200KVA là công suất của ổn áp.

304V-430V hoặc 260V-430V là phạm vi điện áp đầu vào.

Dải 260V rộng hơn không có nghĩa ổn áp chịu được tải lớn hơn 200KVA.

Dòng Điện Của Ổn Áp 200KVA 3 Pha Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha 380V, dòng điện danh định tham khảo được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 200KVA:

I = 200.000 / (1,732 × 380) ≈ 304A

Như vậy, dòng điện danh định tham khảo của hệ thống 200KVA tại 380V vào khoảng 304A.

Đây đã là mức dòng tương đối lớn, vì vậy cần tính toán đồng bộ:

• Cáp đầu vào.
• Cáp đầu ra.
• MCCB.
• Thanh cái.
• Đầu cos.
• Tủ phân phối.
• Thiết bị bảo vệ.
• Hệ thống tiếp địa.

Tuy nhiên, 304A chỉ là giá trị tham khảo theo công suất biểu kiến ở 380V.

Dòng điện thực tế còn phụ thuộc vào:

• Điện áp nguồn.
• Hệ số công suất.
• Đặc tính tải.
• Dòng khởi động.
• Mức tải từng pha.
• Thời gian vận hành.

Nếu phía sau ổn áp có nhiều motor, máy nén hoặc máy ép thì cần kiểm tra riêng dòng khởi động để tránh chọn công suất quá sát.

Khi Nào Nên Chọn Dải 304V-430V Cho 200KVA?

Dải 304V-430V phù hợp nhất với những hệ thống có nền điện tương đối khỏe.

Ví dụ điện áp đo trong một ca sản xuất:

• Đầu ca: 395V.
• Tải khoảng 50%: 365V.
• Tải cao: 340V.
• Thời điểm thấp nhất: 315V.

Trong trường hợp này, điện áp luôn nằm trên khoảng 304V nên không nhất thiết phải chọn dải rộng hơn.

Dải 304V-430V thường phù hợp khi:

• Nhà xưởng gần trạm biến áp.
• Hệ thống điện được đầu tư tốt.
• Cáp nguồn đủ tiết diện.
• Điện chỉ giảm nhẹ khi tải tăng.
• Ba pha tương đối cân bằng.
• Điện áp thấp nhất vẫn từ khoảng 304V trở lên.

Một điểm cần tránh là chỉ đo điện lúc nhà máy nghỉ.

Khi chưa tải, nguồn có thể đạt 390V-400V rất đẹp. Nhưng khi dây chuyền hoạt động, điện áp mới thể hiện đúng chất lượng nguồn.

Vì vậy, nên đo điện ở thời điểm tải cao nhất rồi mới quyết định dải.

Khi Nào 200KVA Nên Chọn Dải 260V-430V?

Dải 260V-430V phù hợp hơn với những khu vực có điện yếu rõ rệt.

Ví dụ nguồn điện có thể thay đổi:

• Ít tải: 385V.
• Tải trung bình: 340V.
• Tải lớn: 300V.
• Giờ cao điểm: 270V-285V.

Khi điện thường xuyên xuống dưới 304V, việc lựa chọn dải 304V-430V sẽ không phù hợp bằng dải 260V-430V.

Dải 260V-430V thường được cân nhắc khi:

• Nhà xưởng nằm xa nguồn.
• Khu vực cuối tuyến điện.
• Điện sụt mạnh vào giờ cao điểm.
• Nhiều máy công suất lớn hoạt động đồng thời.
• Motor khởi động khiến điện áp tụt đáng kể.
• Nguồn thường xuyên dưới 304V.

Nguyên tắc lựa chọn có thể hiểu đơn giản:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu nguồn thường xuyên xuống dưới 260V thì cần kiểm tra kỹ hệ thống điện phía trước, bởi mức này đã nằm ngoài hai dải điện của nhóm 200KVA đang xét.

Nguyên nhân có thể đến từ:

• Cáp nguồn quá nhỏ.
• Đường dây quá dài.
• Mối nối kém.
• Đầu cos bị lỏng.
• MCCB tiếp xúc không tốt.
• Một pha chịu tải quá lớn.
• Nguồn cấp phía trước đang quá tải.

Với Công Suất 200KVA Cần Kiểm Tra Tải Và Hạ Tầng Điện Ra Sao?

Ở mức 200KVA, việc chọn đúng ổn áp chỉ là một phần. Toàn bộ hệ thống điện trước và sau máy cũng cần đáp ứng tương ứng.

Trước tiên nên kiểm tra tải:

• Tổng công suất sử dụng đồng thời.
• Dòng từng pha.
• Công suất motor.
• Dòng khởi động.
• Thời gian vận hành.
• Tải chạy liên tục hay theo chu kỳ.

Tiếp theo cần kiểm tra độ cân bằng giữa ba pha.

Ví dụ:

• Pha A: 285A.
• Pha B: 230A.
• Pha C: 205A.

Tổng tải có thể vẫn nằm trong khả năng của hệ thống, nhưng pha A đang chịu tải cao hơn đáng kể.

Nếu tình trạng lệch kéo dài có thể gây:

• Một pha sụt áp mạnh hơn.
• Dây dẫn nóng không đều.
• Điểm đấu nối phát nhiệt.
• Thiết bị bảo vệ chịu tải không cân bằng.
• Khả năng khai thác công suất bị giảm.

Ngoài ra, hạ tầng lắp đặt nên được kiểm tra đồng bộ:

• Cáp điện có đủ tiết diện.
• MCCB đúng cấp dòng.
• Thanh cái đủ khả năng chịu tải.
• Đầu cos được ép đúng kỹ thuật.
• Bu lông đấu điện được siết chắc.
• Có tiếp địa.
• Khu vực đặt máy khô ráo.
• Không gian tản nhiệt tốt.
• Có khoảng trống để bảo trì.

Với tải motor lớn, nếu điều kiện sản xuất cho phép nên bố trí khởi động các máy theo thứ tự thay vì cùng đóng điện một lúc. Cách này giúp hạn chế dòng tăng đột ngột và giảm hiện tượng điện áp bị kéo xuống quá sâu.

Với ổn áp 200KVA 3 pha, lựa chọn hợp lý nhất là khi công suất 200KVA đáp ứng tải thực tế, dải 304V-430V hoặc 260V-430V phù hợp với điện áp thấp nhất và toàn bộ hệ thống cáp, MCCB, thanh cái cùng thiết bị bảo vệ được tính toán đồng bộ.
