Ổn Áp 250KVA 3 Pha Dải 304V-430V Và 260V-430V

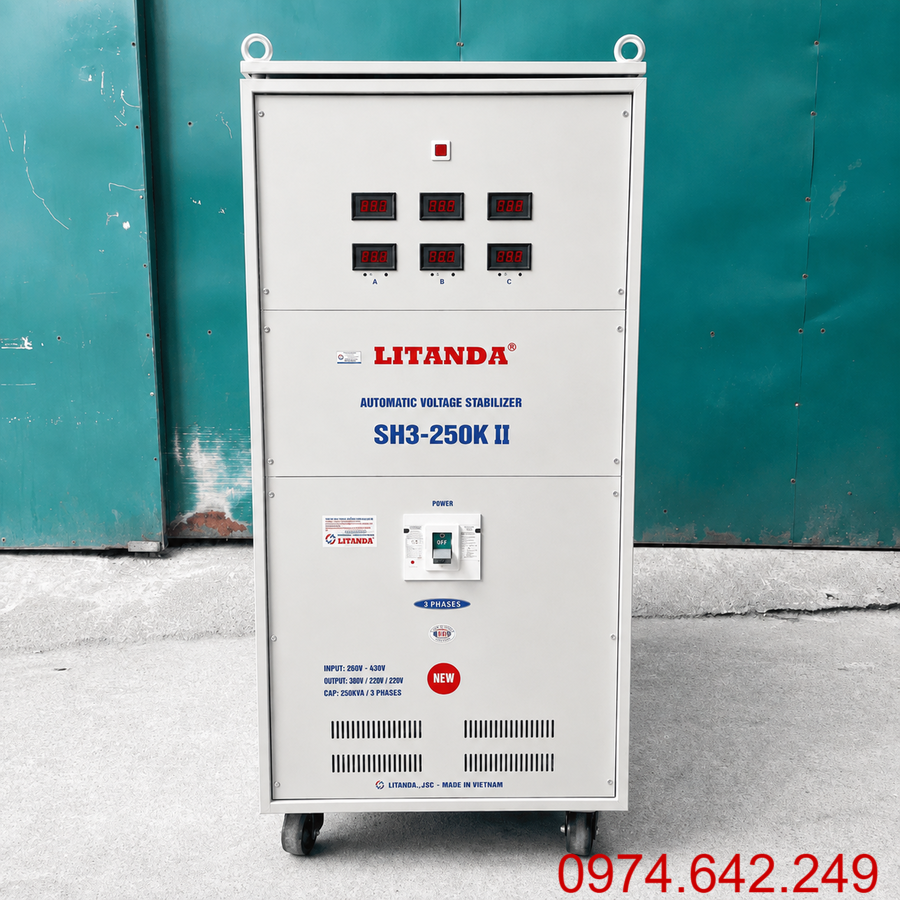

Ổn áp 250KVA 3 pha là nhóm thiết bị ổn định điện áp công suất lớn, phù hợp với nhà xưởng, khu sản xuất, tủ điện tổng và các hệ thống có nhiều máy công nghiệp hoạt động đồng thời.

Ở mức 250KVA, thiết bị thường có 2 dải điện áp đầu vào là 304V-430V và 260V-430V, giúp người dùng lựa chọn theo chất lượng nguồn điện thực tế. Dải 304V-430V phù hợp với khu vực có điện tương đối ổn định nhưng vẫn xảy ra sụt áp khi tải tăng.

Dải 260V-430V dành cho những nơi nguồn yếu hơn, thường xuyên giảm xuống dưới 304V. Với hệ thống lớn như 250KVA, việc chọn máy cần dựa trên cả công suất tải, dòng điện từng pha, điện áp thấp nhất và đặc tính khởi động của máy móc.

Ổn Áp 250KVA 3 Pha Phù Hợp Với Quy Mô Tải Nào?

250KVA thuộc nhóm ổn áp công suất lớn, thường được sử dụng để ổn định điện cho một khu vực sản xuất hoàn chỉnh hoặc một cụm thiết bị thay vì một máy riêng lẻ.

Những hệ thống có thể cân nhắc gồm:

• Tủ điện tổng của nhà xưởng.
• Dây chuyền sản xuất.
• Cụm máy CNC.
• Máy ép công nghiệp.
• Máy gia công kim loại.
• Máy đóng gói.
• Hệ thống bơm công suất lớn.
• Máy nén khí.
• Cụm quạt công nghiệp.
• Nhiều motor 3 pha.
• Hệ thống tự động hóa.
• Máy móc nhập khẩu.
• Một phân khu sản xuất riêng trong nhà máy.

Ở công suất này, việc xác định tải không nên chỉ dựa vào tổng công suất ghi trên tem tất cả thiết bị.

Điều cần biết là có bao nhiêu thiết bị hoạt động cùng một thời điểm.

Ví dụ, tổng công suất lắp đặt của một xưởng có thể lên tới 300KVA nhưng nếu máy chạy luân phiên thì công suất sử dụng đồng thời có thể thấp hơn đáng kể.

Ngược lại, một hệ thống bình thường chỉ tiêu thụ khoảng 180KVA nhưng có nhiều motor lớn cùng khởi động thì dòng tức thời vẫn có thể tăng rất mạnh.

Vì vậy nên kiểm tra thêm:

• Công suất chạy liên tục.
• Số máy chạy đồng thời.
• Công suất từng motor.
• Dòng khởi động.
• Tần suất đóng ngắt.
• Thời gian vận hành mỗi ngày.
• Kế hoạch mở rộng tải sau này.

Dải 304V-430V Dành Cho Nguồn Điện Tương Đối Ổn Định

Ổn áp 250KVA dải 304V-430V phù hợp với những hệ thống có nền điện khá tốt, chỉ bị sụt áp ở mức vừa khi tải sản xuất tăng cao.

Ví dụ điện áp trong một ca làm việc có thể là:

• Khi ít tải: 395V.
• Tải trung bình: 365V.
• Tải cao: 340V.
• Điện áp thấp nhất: 310V-320V.

Trong tình huống này, điện áp vẫn nằm trong phạm vi từ 304V trở lên nên dải 304V-430V thường đáp ứng phù hợp.

Dải này thường được cân nhắc khi:

• Nhà xưởng tương đối gần trạm biến áp.
• Điện áp ít khi tụt sâu.
• Cáp nguồn đủ tiết diện.
• Điện chỉ giảm khi tải tăng.
• Ba pha tương đối cân bằng.
• Mức thấp nhất vẫn từ khoảng 304V trở lên.

Một điểm quan trọng là phải đo nguồn lúc nhà xưởng đang sản xuất.

Điện áp lúc chưa tải có thể đạt gần 400V, nhưng khi nhiều máy hoạt động đồng thời mới thể hiện chính xác chất lượng nguồn.

Do đó, điện áp thấp nhất khi tải thật có giá trị hơn nhiều so với số đo lúc hệ thống đang nghỉ.

Dải 260V-430V Phù Hợp Khi Điện Thường Xuyên Sụt Dưới 304V

Dải 260V-430V có phạm vi làm việc rộng hơn ở phía điện áp thấp.

Phiên bản này phù hợp với nguồn điện thường xuyên giảm xuống dưới 304V nhưng vẫn từ khoảng 260V trở lên.

Ví dụ:

• Không tải: 390V.
• Tải trung bình: 345V.
• Tải lớn: 305V.
• Giờ cao điểm: 270V-290V.

Trong trường hợp này, dải 304V-430V không còn phù hợp bằng dải 260V-430V.

Dải 260V thường được lựa chọn khi:

• Nhà xưởng nằm xa nguồn cấp.
• Khu vực cuối đường điện.
• Điện yếu rõ vào giờ cao điểm.
• Nhiều tải lớn hoạt động đồng thời.
• Motor khởi động làm điện tụt mạnh.
• Điện thường xuyên xuống dưới 304V.

Có thể ghi nhớ đơn giản:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu nguồn thường xuyên xuống thấp hơn 260V, cần khảo sát lại hệ thống điện phía trước vì mức này nằm ngoài hai dải của nhóm 250KVA đang xét.

Ổn Áp 250KVA 3 Pha Có Dòng Điện Khoảng Bao Nhiêu?

Với điện áp 3 pha 380V, dòng điện danh định tham khảo được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 250KVA:

I = 250.000 / (1,732 × 380) ≈ 380A

Như vậy, dòng điện danh định tham khảo tại 380V vào khoảng 380A.

Ở mức dòng này, hệ thống điện đi kèm cần được tính toán tương ứng.

Cần quan tâm tới:

• Cáp đầu vào.
• Cáp đầu ra.
• MCCB.
• Thanh cái.
• Đầu cos.
• Điểm đấu nối.
• Tủ điện.
• Hệ thống tiếp địa.
• Khả năng tản nhiệt.

Dòng 380A chỉ là giá trị tham khảo theo công suất biểu kiến tại điện áp 380V.

Dòng thực tế còn thay đổi tùy:

• Điện áp nguồn.
• Hệ số công suất.
• Loại tải.
• Dòng khởi động.
• Mức tải trên từng pha.
• Thời gian vận hành.

Nếu hệ thống có nhiều motor, máy nén khí hoặc máy ép thì cần tính thêm dòng tức thời thay vì chỉ dựa vào dòng chạy ổn định.

Cân Bằng Ba Pha Và Dòng Khởi Động Có Thể Quyết Định Việc Chọn 250KVA

Một hệ thống có tổng tải chưa vượt 250KVA vẫn có thể vận hành không tốt nếu tải bị lệch mạnh giữa ba pha.

Ví dụ:

• Pha A: 360A.
• Pha B: 290A.
• Pha C: 240A.

Trong trường hợp này, pha A đang phải chịu mức tải cao hơn đáng kể.

Nếu tình trạng kéo dài có thể dẫn tới:

• Một pha sụt áp nhiều hơn.
• Cáp điện nóng không đều.
• Đầu nối phát nhiệt.
• MCCB chịu tải không cân đối.
• Khả năng khai thác hệ thống bị giảm.

Vì vậy nên đo:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp giữa các pha.
• Điện áp khi tải cao.
• Dòng khi motor lớn khởi động.

Đặc biệt nếu hệ thống có nhiều motor, nên xem xét trình tự khởi động.

Nếu điều kiện sản xuất cho phép, có thể bố trí:

Motor 1 khởi động ổn định → Motor 2 → Motor 3 → các tải tiếp theo.

Việc hạn chế nhiều motor lớn khởi động cùng lúc giúp giảm dòng tăng đột ngột và hạn chế hiện tượng điện áp bị kéo xuống sâu.

Trước Khi Lắp Ổn Áp 250KVA 3 Pha Cần Khảo Sát Những Gì?

Ở mức 250KVA, việc khảo sát trước khi lắp đặt rất quan trọng.

Trước tiên cần xác định tải thực tế:

• Tổng công suất chạy đồng thời.
• Công suất motor.
• Dòng khởi động.
• Loại tải.
• Thời gian chạy liên tục.
• Khả năng tăng thêm máy trong tương lai.

Tiếp theo là khảo sát nguồn điện.

Nên đo điện áp tại nhiều thời điểm:

• Lúc chưa tải.
• Khi tải khoảng 50%.
• Khi gần đầy tải.
• Trong giờ cao điểm.
• Khi các motor lớn khởi động.

Sau đó lựa chọn dải theo mức điện thấp nhất:

Từ khoảng 304V trở lên → dải 304V-430V.

Thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → dải 260V-430V.

Cuối cùng là kiểm tra hạ tầng điện:

• Tiết diện cáp.
• MCCB.
• Thanh cái.
• Đầu cos.
• Bu lông đấu nối.
• Tủ điện.
• Hệ thống tiếp địa.
• Vị trí lắp máy.
• Khả năng thông gió.
• Khoảng trống bảo dưỡng.

Nếu nguồn điện bị sụt mạnh bất thường, nên kiểm tra cả những nguyên nhân phía trước như đường dây dài, cáp nhỏ, mối nối kém hoặc tải phân bố lệch.

Với ổn áp 250KVA 3 pha, phương án phù hợp là khi công suất 250KVA đáp ứng đúng lượng tải thực tế, dải 304V-430V hoặc 260V-430V đúng với chất lượng nguồn và toàn bộ hệ thống cáp, MCCB, thanh cái được thiết kế đồng bộ với dòng tải lớn.

Đây là nền tảng giúp hệ thống vận hành ổn định và hạn chế những vấn đề phát sinh khi nhà xưởng chạy tải cao.
