Ổn Áp 300KVA 3 Pha Dải 304V-430V Và 260V-430V

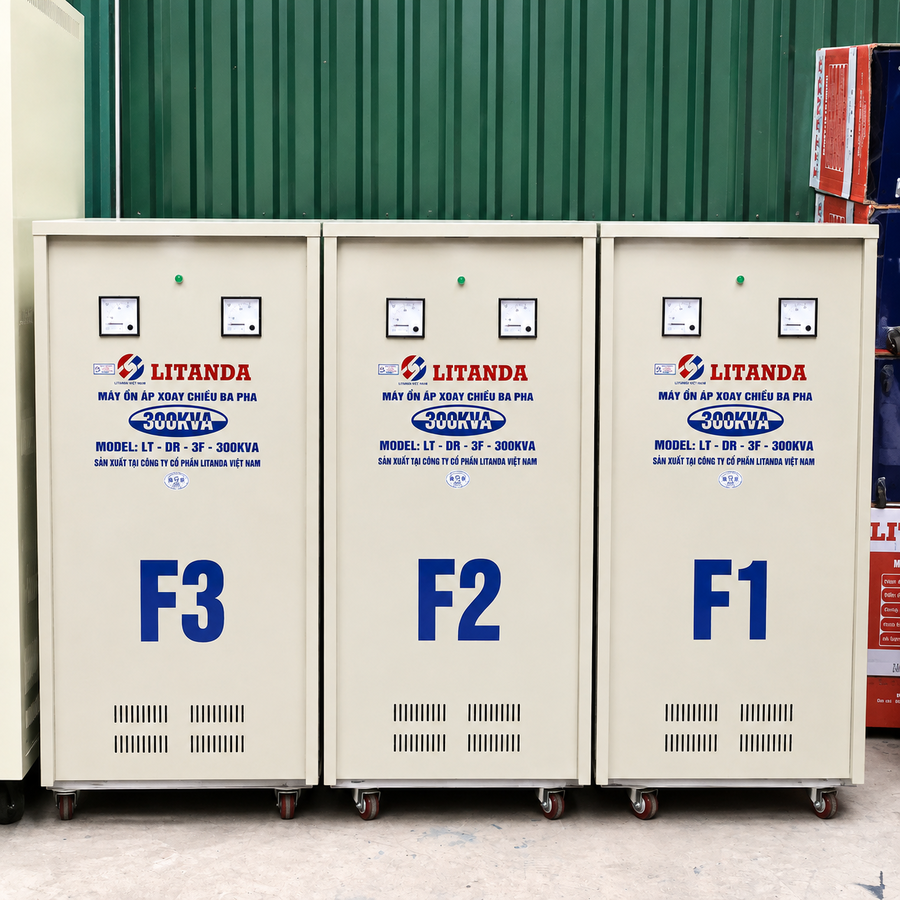

Ổn áp 300KVA 3 pha là nhóm thiết bị ổn định điện áp công suất lớn, phù hợp với nhà xưởng, dây chuyền sản xuất, tủ điện tổng và các hệ thống có nhiều máy công nghiệp hoạt động đồng thời.

Ở mức công suất này, sản phẩm thường có 2 dải điện áp đầu vào là 304V-430V và 260V-430V, đáp ứng hai mức độ sụt áp khác nhau của nguồn điện 3 pha.

Dải 304V-430V phù hợp với nơi có nền điện khá ổn định, còn dải 260V-430V thích hợp khi điện thường xuyên giảm xuống dưới 304V.

Với hệ thống 300KVA, việc lựa chọn đúng máy cần dựa trên tải đồng thời, dòng từng pha, điện áp thấp nhất và đặc tính khởi động của máy móc.

Ổn Áp 300KVA 3 Pha Phù Hợp Với Những Hệ Thống Công Suất Lớn Nào?

300KVA thường được lựa chọn khi cần ổn định nguồn cho một khu vực sản xuất tương đối lớn thay vì một máy riêng lẻ.

Những hệ thống có thể cân nhắc gồm:

• Tủ điện tổng của phân xưởng.
• Dây chuyền sản xuất.
• Cụm máy CNC.
• Máy ép công nghiệp.
• Máy gia công kim loại.
• Máy đóng gói.
• Máy nén khí.
• Hệ thống bơm công nghiệp.
• Cụm quạt công suất lớn.
• Nhiều motor 3 pha.
• Hệ thống tự động hóa.
• Máy móc nhập khẩu.
• Một phân khu tải lớn trong nhà máy.

Khi chọn công suất, không nên cộng toàn bộ công suất ghi trên tem của tất cả máy rồi coi đó là tải thực tế.

Điều cần xác định là công suất hoạt động đồng thời lớn nhất.

Ví dụ một nhà xưởng có tổng công suất máy móc lên tới 360KVA nhưng nhiều thiết bị hoạt động luân phiên, tải thực tế tại một thời điểm có thể thấp hơn đáng kể.

Ngược lại, một hệ thống chỉ tiêu thụ khoảng 220KVA khi chạy ổn định nhưng có nhiều motor lớn khởi động gần nhau vẫn có thể tạo dòng tức thời rất cao.

Vì vậy cần xem thêm:

• Tổng tải chạy đồng thời.
• Công suất từng motor.
• Dòng khởi động.
• Tải nào hoạt động liên tục.
• Tần suất đóng ngắt.
• Số giờ vận hành mỗi ngày.
• Kế hoạch mở rộng thiết bị sau này.

Hai Dải 304V-430V Và 260V-430V Nên Chọn Theo Điện Áp Thấp Nhất

Cả hai phiên bản đều có công suất 300KVA, nhưng khác nhau về phạm vi điện áp đầu vào.

Dải 304V-430V

Dải này phù hợp với hệ thống có nguồn điện tương đối tốt.

Ví dụ:

• Khi ít tải: 395V.
• Tải trung bình: 365V.
• Tải lớn: 340V.
• Điện thấp nhất: 310V-320V.

Nếu nguồn điện thấp nhất vẫn từ khoảng 304V trở lên thì dải 304V-430V thường phù hợp.

Dải này thường được cân nhắc khi:

• Nhà xưởng gần nguồn cấp.
• Điện áp tương đối ổn định.
• Nguồn chỉ giảm khi tải tăng.
• Cáp điện được thiết kế phù hợp.
• Ba pha không lệch quá nhiều.

Dải 260V-430V

Dải này phù hợp hơn khi điện thường xuyên giảm xuống dưới 304V.

Ví dụ:

• Không tải: 390V.
• Tải trung bình: 345V.
• Tải cao: 300V.
• Giờ cao điểm: 270V-290V.

Trong trường hợp này, dải 260V-430V tạo khoảng làm việc phù hợp hơn ở phía điện áp thấp.

Nguyên tắc có thể hiểu đơn giản:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu nguồn thường xuyên thấp hơn 260V thì cần khảo sát kỹ hệ thống cấp điện phía trước vì mức này nằm ngoài hai dải đang áp dụng cho nhóm 300KVA.

Dòng Điện Của Ổn Áp 300KVA 3 Pha Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha 380V, dòng điện danh định tham khảo được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 300KVA:

I = 300.000 / (1,732 × 380) ≈ 456A

Như vậy, dòng điện danh định tham khảo tại 380V vào khoảng 456A.

Ở mức dòng này, hệ thống cấp điện cần được tính toán đồng bộ, bao gồm:

• Cáp đầu vào.
• Cáp đầu ra.
• MCCB.
• Thanh cái.
• Đầu cos.
• Tủ điện.
• Thiết bị bảo vệ.
• Hệ thống tiếp địa.

Dòng 456A là giá trị tham khảo tại điện áp 380V. Dòng thực tế còn phụ thuộc vào:

• Điện áp nguồn.
• Hệ số công suất.
• Loại tải.
• Dòng khởi động.
• Mức tải từng pha.
• Thời gian vận hành.

Nếu hệ thống có nhiều motor, máy nén hoặc máy ép công suất lớn thì cần kiểm tra riêng dòng khởi động thay vì chỉ dựa vào dòng vận hành bình thường.

300KVA Có Thể Đủ Công Suất Nhưng Vẫn Gặp Vấn Đề Nếu Ba Pha Bị Lệch Tải

Ở hệ thống công suất lớn, tổng tải chưa vượt 300KVA không có nghĩa mọi điều kiện vận hành đều đã phù hợp.

Một vấn đề cần kiểm tra kỹ là cân bằng tải giữa ba pha.

Ví dụ:

• Pha A: 440A.
• Pha B: 350A.
• Pha C: 300A.

Trong trường hợp này, pha A đang phải chịu tải cao hơn rõ rệt.

Nếu duy trì trong thời gian dài có thể dẫn đến:

• Một pha sụt áp nhiều hơn.
• Cáp điện nóng không đều.
• Đầu nối phát nhiệt.
• Thiết bị đóng cắt chịu tải lệch.
• Khả năng khai thác công suất toàn hệ thống giảm.

Do đó nên đo:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp giữa các pha.
• Mức điện áp khi đầy tải.
• Điện áp lúc motor lớn khởi động.

Nếu phía sau có nhiều tải 1 pha thì nên phân bổ chúng hợp lý giữa các pha để tránh tình trạng một pha “gánh” quá nhiều thiết bị.

Dòng Khởi Động Của Motor Ảnh Hưởng Thế Nào Đến Việc Chọn 300KVA?

Trong nhà xưởng, nhiều tải không tiêu thụ điện đều từ lúc bật đến lúc vận hành ổn định.

Các thiết bị như:

• Motor.
• Máy bơm.
• Máy nén khí.
• Máy ép.
• Quạt công nghiệp.
• Máy gia công.

có thể tạo dòng khởi động cao hơn đáng kể so với dòng khi đã chạy ổn định.

Ví dụ tổng tải bình thường chỉ khoảng 230KVA đến 250KVA nhưng nếu nhiều motor lớn khởi động đồng thời, điện áp đầu vào có thể bị kéo xuống rất nhanh.

Vì vậy khi khảo sát nên xác định:

• Motor nào khởi động trực tiếp.
• Motor nào dùng biến tần.
• Công suất từng motor.
• Thiết bị nào thường khởi động cùng lúc.
• Dòng cực đại ghi nhận được.
• Tần suất khởi động trong ngày.

Nếu quy trình sản xuất cho phép, có thể bố trí:

Máy 1 khởi động ổn định → Máy 2 → Máy 3 → các tải tiếp theo.

Việc giãn thời điểm khởi động giúp giảm dòng tăng đột ngột và hạn chế hiện tượng nguồn bị tụt quá sâu.

Đây là yếu tố rất quan trọng với hệ thống 300KVA vì đôi khi vấn đề không nằm ở tổng công suất mà nằm ở cách tải xuất hiện trong từng thời điểm.

Khảo Sát Thực Tế Trước Khi Lắp Ổn Áp 300KVA 3 Pha

Trước khi lựa chọn, nên khảo sát nguồn điện trong một chu kỳ sản xuất thực tế thay vì đo một lần.

Có thể ghi lại:

• Điện áp lúc đầu ca.
• Điện áp khi chưa tải.
• Điện áp khi tải khoảng 50%.
• Điện áp khi gần đầy tải.
• Điện áp vào giờ cao điểm.
• Điện áp khi motor lớn khởi động.
• Dòng từng pha.
• Điện áp thấp nhất trong ngày.

Sau đó mới quyết định dải:

Từ khoảng 304V trở lên → dải 304V-430V.

Thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → dải 260V-430V.

Ngoài ra cần kiểm tra toàn bộ hạ tầng:

• Cáp nguồn có đủ tiết diện.
• MCCB phù hợp.
• Thanh cái đủ khả năng chịu dòng.
• Đầu cos được ép đúng kỹ thuật.
• Bu lông đấu nối được siết chắc.
• Hệ thống tiếp địa đầy đủ.
• Khu vực đặt máy thông thoáng.
• Có khoảng trống để kiểm tra và bảo trì.
• Không để khe hút và thoát gió bị che kín.

Nếu điện áp giảm bất thường khi tải tăng, cần kiểm tra thêm:

• Đường dây quá dài.
• Cáp nguồn quá nhỏ.
• Mối nối bị oxy hóa.
• Đầu cos lỏng.
• MCCB tiếp xúc không tốt.
• Tải phân bố lệch.
• Nguồn phía trước đang quá tải.

Với ổn áp 300KVA 3 pha, phương án phù hợp nhất là khi công suất 300KVA đáp ứng đúng tải thực tế, dải 304V-430V hoặc 260V-430V được chọn theo điện áp thấp nhất và toàn bộ hệ thống cáp, MCCB, thanh cái cùng thiết bị bảo vệ được thiết kế đồng bộ với dòng tải lớn.
