Ổn Áp 400KVA 3 Pha Dải 304V Và 260V Cho Nhà Xưởng

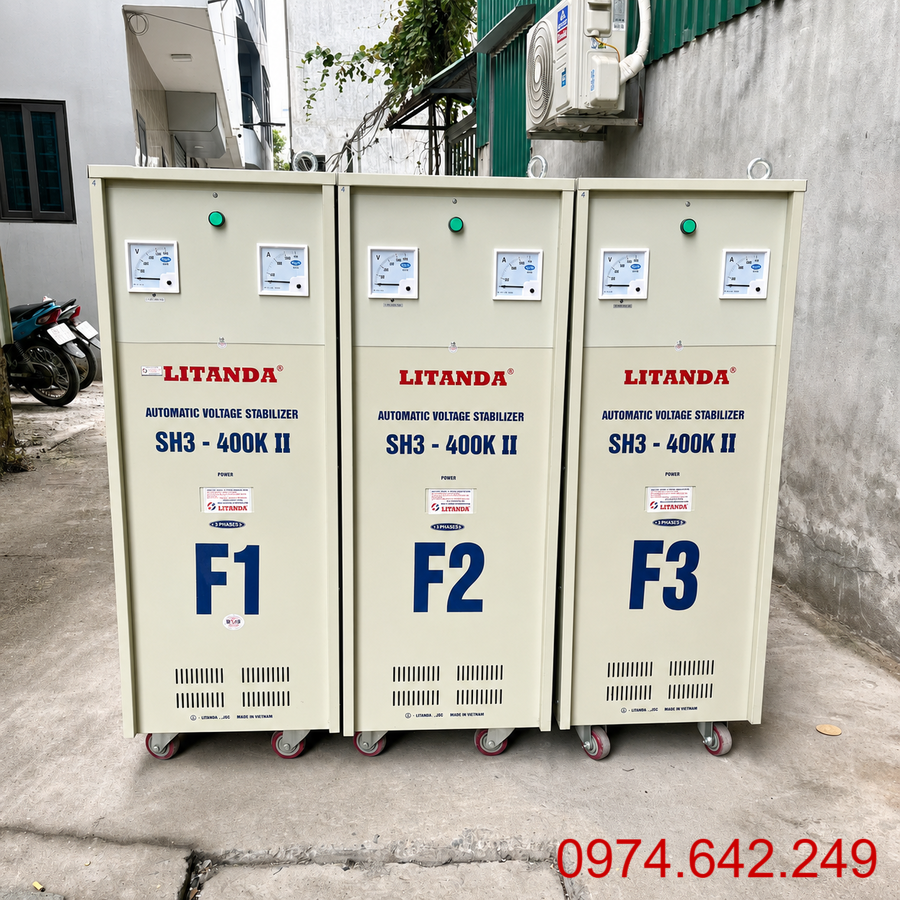

Ổn áp 400KVA 3 pha là thiết bị ổn định điện áp công suất lớn, phù hợp với nhà xưởng, phân xưởng sản xuất, cụm máy công nghiệp và những hệ thống có tải 3 pha vận hành liên tục.

Ở mức công suất này, sản phẩm thường có 2 dải điện áp đầu vào là 304V-430V và 260V-430V.

Dải 304V-430V phù hợp với hệ thống có nền điện tương đối tốt nhưng vẫn sụt áp khi tải tăng, còn dải 260V-430V dành cho khu vực có nguồn yếu hơn và thường xuyên giảm xuống dưới 304V.

Với ổn áp 400KVA 3 pha, việc lựa chọn cần dựa trên tải thực tế, điện áp thấp nhất, dòng từng pha, đặc tính khởi động của motor và toàn bộ hạ tầng điện đi kèm.

Ổn Áp 400KVA 3 Pha Phù Hợp Với Nhà Xưởng Và Dây Chuyền Quy Mô Nào?

400KVA thuộc nhóm ổn áp công suất lớn, thường được lựa chọn để cấp nguồn ổn định cho một khu vực sản xuất tương đối rộng hoặc nhiều nhóm máy cùng sử dụng điện.

Một số hệ thống có thể cân nhắc gồm:

• Tủ điện tổng của phân xưởng.
• Dây chuyền sản xuất công nghiệp.
• Cụm máy CNC.
• Máy ép công suất lớn.
• Máy gia công cơ khí.
• Máy cắt, máy đóng gói.
• Máy nén khí.
• Hệ thống bơm công nghiệp.
• Cụm quạt hút và thông gió.
• Nhiều motor 3 pha.
• Hệ thống tự động hóa.
• Máy móc nhập khẩu.
• Một khu vực tải lớn trong nhà máy.

Ở mức 400KVA, không nên chọn máy chỉ dựa trên tổng công suất ghi trên tem của toàn bộ thiết bị.

Điều quan trọng là xác định tải hoạt động đồng thời lớn nhất.

Ví dụ một nhà xưởng có tổng công suất lắp đặt 500KVA nhưng nhiều máy chạy luân phiên thì tải tại một thời điểm có thể chỉ khoảng 280KVA đến 320KVA.

Ngược lại, một hệ thống chỉ sử dụng khoảng 300KVA khi vận hành ổn định nhưng có nhiều motor công suất lớn cùng khởi động thì dòng điện tức thời có thể tăng rất cao.

Vì vậy, trước khi chọn 400KVA nên kiểm tra:

• Công suất tải chạy liên tục.
• Những thiết bị thường hoạt động cùng lúc.
• Công suất motor.
• Dòng khởi động.
• Số giờ vận hành mỗi ngày.
• Tần suất đóng ngắt.
• Khả năng mở rộng dây chuyền sau này.

Dải 304V-430V Phù Hợp Khi Nền Điện Vẫn Tương Đối Tốt

Phiên bản 304V-430V phù hợp với những nơi nguồn điện có dao động nhưng chưa bị yếu sâu.

Ví dụ điện áp trong một ca sản xuất:

• Khi ít tải: 395V.
• Tải trung bình: 365V.
• Tải cao: 340V.
• Điện áp thấp nhất: 310V-320V.

Trong trường hợp này, điện áp tuy giảm khi tải tăng nhưng vẫn nằm trong phạm vi từ khoảng 304V trở lên.

Dải 304V-430V thường phù hợp khi:

• Nhà xưởng tương đối gần trạm biến áp.
• Nguồn điện có chất lượng khá tốt.
• Cáp cấp nguồn đủ tiết diện.
• Điện áp chỉ giảm khi tải lớn.
• Điện áp thấp nhất vẫn từ khoảng 304V trở lên.
• Ba pha không bị chênh lệch quá nhiều.

Một sai sót thường gặp là đo điện vào lúc nhà máy chưa vận hành.

Lúc chưa có tải, điện áp có thể đạt 390V-400V và nhìn rất ổn định. Tuy nhiên khi nhiều máy bắt đầu chạy, nguồn mới thể hiện mức sụt áp thực tế.

Do đó, khi lựa chọn dải 304V-430V nên lấy số liệu tại thời điểm tải sản xuất cao, không chỉ dựa trên điện áp không tải.

Dải 260V-430V Dành Cho Hệ Thống Thường Xuyên Sụt Dưới 304V

Phiên bản 260V-430V có phạm vi tiếp nhận điện áp rộng hơn ở phía thấp.

Dải này phù hợp khi nguồn điện thường xuyên giảm xuống dưới 304V nhưng vẫn duy trì từ khoảng 260V trở lên.

Ví dụ:

• Không tải: 390V.
• Tải trung bình: 345V.
• Tải lớn: 305V.
• Giờ cao điểm: 275V-290V.

Trong trường hợp đó, dải 304V-430V sẽ không phù hợp bằng dải 260V-430V.

Dải 260V thường được cân nhắc khi:

• Nhà xưởng nằm xa trạm biến áp.
• Khu vực cuối tuyến cấp điện.
• Điện yếu rõ trong giờ cao điểm.
• Nhiều máy công suất lớn hoạt động đồng thời.
• Motor khởi động làm nguồn tụt mạnh.
• Điện thường xuyên xuống dưới 304V.

Có thể áp dụng nguyên tắc lựa chọn:

Điện thấp nhất vẫn từ khoảng 304V trở lên → cân nhắc dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → cân nhắc dải 260V-430V.

Nếu nguồn thường xuyên xuống dưới 260V thì nên khảo sát kỹ hệ thống điện phía trước, vì mức điện đó nằm ngoài hai dải đang xét cho nhóm 400KVA.

Nguyên nhân có thể đến từ:

• Cáp nguồn quá nhỏ.
• Đường dây quá dài.
• Mối nối tiếp xúc không tốt.
• Đầu cos lỏng.
• MCCB phát nhiệt.
• Tải phân bố lệch.
• Nguồn cấp phía trước đang quá tải.

Ổn Áp 400KVA 3 Pha Có Dòng Điện Khoảng Bao Nhiêu?

Với điện áp 3 pha 380V, dòng điện danh định tham khảo được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.
• √3 xấp xỉ 1,732.

Với công suất 400KVA:

I = 400.000 / (1,732 × 380) ≈ 608A

Như vậy dòng điện danh định tham khảo tại 380V vào khoảng 608A.

Đây là mức dòng lớn, vì vậy toàn bộ hệ thống cần được tính toán đồng bộ, bao gồm:

• Cáp đầu vào.
• Cáp đầu ra.
• Thanh cái.
• MCCB.
• Đầu cos.
• Tủ điện.
• Điểm đấu nối.
• Hệ thống tiếp địa.

Dòng 608A là giá trị lý thuyết tham khảo tại 380V. Dòng thực tế còn phụ thuộc vào:

• Điện áp nguồn.
• Hệ số công suất.
• Đặc điểm tải.
• Dòng khởi động.
• Mức tải của từng pha.
• Thời gian vận hành liên tục.

Ở mức dòng lớn, chất lượng điểm đấu nối rất quan trọng.

Nếu đầu cos ép không tốt hoặc bu lông siết lỏng, điểm tiếp xúc có thể phát nhiệt mạnh khi hệ thống chạy tải cao.

Vì vậy sau khi lắp đặt nên kiểm tra nhiệt độ tại:

• Đầu cáp.
• MCCB.
• Thanh cái.
• Điểm đấu nối.
• Các vị trí chuyển tiếp dòng điện lớn.

Dòng Khởi Động Và Lệch Pha Là Hai Yếu Tố Cần Kiểm Tra Với 400KVA

Một hệ thống có tải bình thường thấp hơn 400KVA chưa chắc đã phù hợp nếu nhiều motor có dòng khởi động lớn.

Các thiết bị cần đặc biệt chú ý gồm:

• Motor công suất lớn.
• Máy nén khí.
• Bơm công nghiệp.
• Máy ép.
• Quạt lớn.
• Máy gia công.
• Một số dây chuyền có tải thay đổi nhanh.

Khi nhiều motor khởi động gần cùng thời điểm, dòng tăng đột ngột có thể làm điện áp nguồn giảm mạnh.

Nếu điều kiện sản xuất cho phép, có thể tổ chức:

Máy 1 khởi động và ổn định → Máy 2 → Máy 3 → các tải tiếp theo.

Cách vận hành này giúp giảm cú tăng dòng cùng lúc.

Bên cạnh đó, cần kiểm tra cân bằng tải giữa ba pha.

Ví dụ:

• Pha A: 590A.
• Pha B: 470A.
• Pha C: 410A.

Mặc dù hệ thống chưa chắc đã vượt tổng công suất 400KVA, pha A đang chịu tải cao hơn đáng kể.

Nếu tình trạng lệch pha kéo dài có thể gây:

• Một pha sụt áp mạnh hơn.
• Cáp nóng không đều.
• Thanh cái phát nhiệt cục bộ.
• MCCB chịu tải không cân xứng.
• Khả năng khai thác hệ thống bị giảm.

Do đó, nên đo riêng:

• Dòng pha A.
• Dòng pha B.
• Dòng pha C.
• Điện áp giữa các pha.
• Dòng cực đại lúc khởi động.
• Điện áp lúc dây chuyền chạy tải cao.

Cách Khảo Sát Và Chọn Ổn Áp 400KVA 3 Pha Trước Khi Lắp Đặt

Ở mức 400KVA, nên khảo sát nguồn trong cả một chu kỳ sản xuất đại diện thay vì đo tại một thời điểm duy nhất.

Có thể ghi lại:

• Điện áp khi chưa tải.
• Điện áp đầu ca.
• Điện áp khi tải khoảng 50%.
• Điện áp khi gần đầy tải.
• Điện áp trong giờ cao điểm.
• Điện áp khi motor lớn khởi động.
• Điện áp thấp nhất.
• Dòng của từng pha.

Sau đó mới xác định dải phù hợp:

Điện thấp nhất vẫn từ khoảng 304V trở lên → chọn dải 304V-430V.

Điện thường xuyên dưới 304V nhưng vẫn từ khoảng 260V trở lên → chọn dải 260V-430V.

Ngoài dải điện, hạ tầng lắp đặt cũng cần kiểm tra kỹ:

• Cáp có đủ tiết diện hay không.
• MCCB có phù hợp với dòng tải.
• Thanh cái có đủ khả năng chịu dòng.
• Đầu cos đã ép đúng kỹ thuật.
• Bu lông đấu điện có được siết chắc.
• Hệ thống tiếp địa có đầy đủ.
• Vị trí đặt máy có thông thoáng.
• Khoảng cách bảo trì có đủ.
• Luồng gió làm mát có bị cản trở hay không.

Ở công suất lớn, nên xem toàn bộ hệ thống theo chuỗi:

Nguồn điện → thiết bị bảo vệ đầu vào → ổn áp 400KVA → thiết bị bảo vệ đầu ra → tủ phân phối → máy móc.

Nếu một khâu trong chuỗi không đáp ứng thì dù ổn áp được chọn đúng công suất, hệ thống vẫn có thể phát sinh nóng cáp, sụt áp hoặc nhảy thiết bị bảo vệ.

Với ổn áp 400KVA 3 pha, phương án phù hợp là khi công suất 400KVA đáp ứng đúng tải thực tế, dải 304V-430V hoặc 260V-430V được lựa chọn theo điện áp thấp nhất và toàn bộ cáp, MCCB, thanh cái, đầu nối được thiết kế đồng bộ với dòng điện lớn của hệ thống.

Mời các bạn xem video ổn áp Litanda 400KVA 3 pha chính hãng dây đồng:
