Biến Áp 1 Pha Ra 3 Pha 10KVA Dây Đồng Chính Hãng

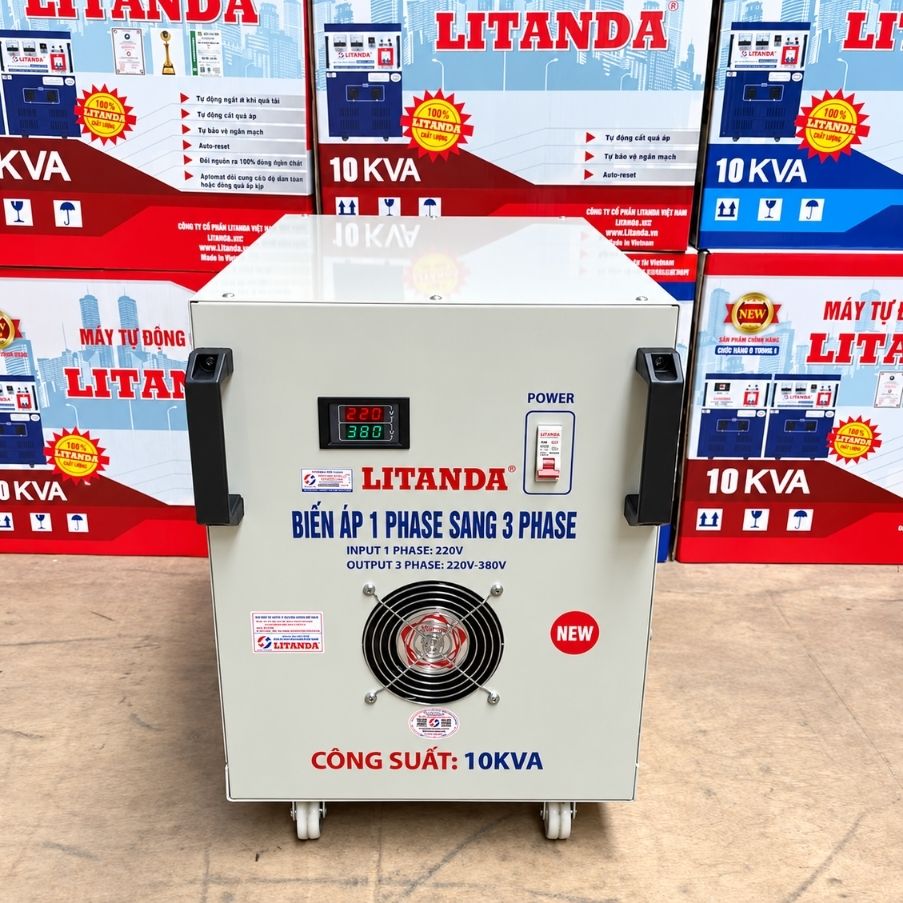

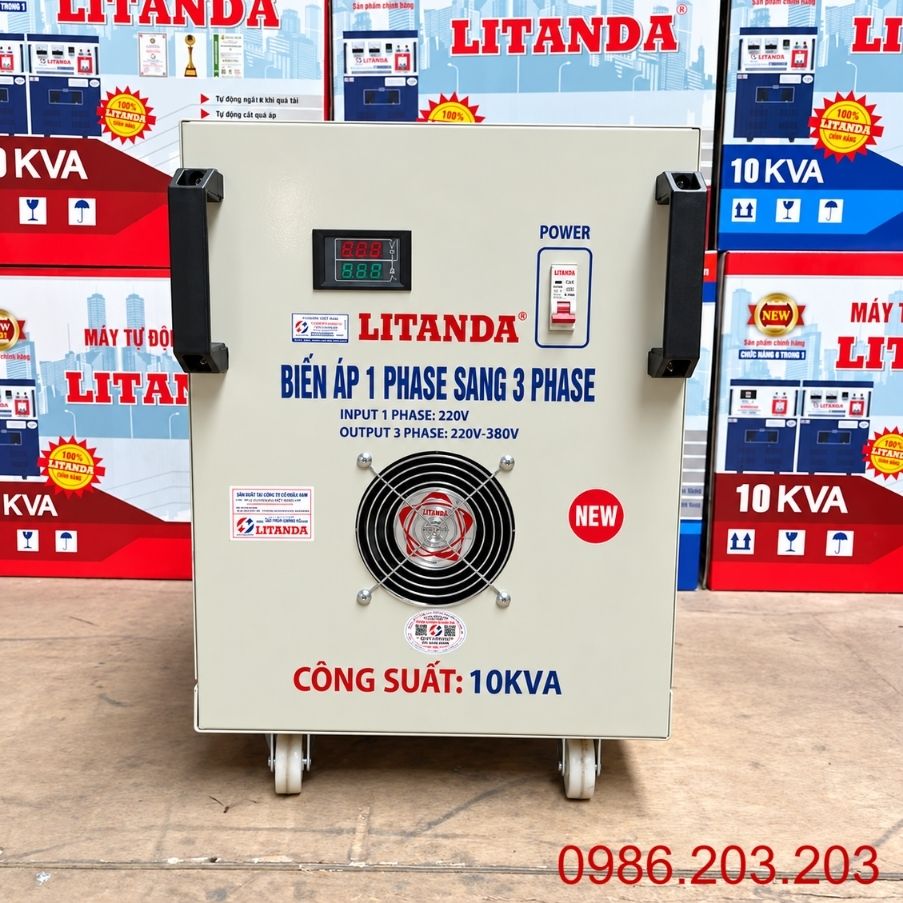

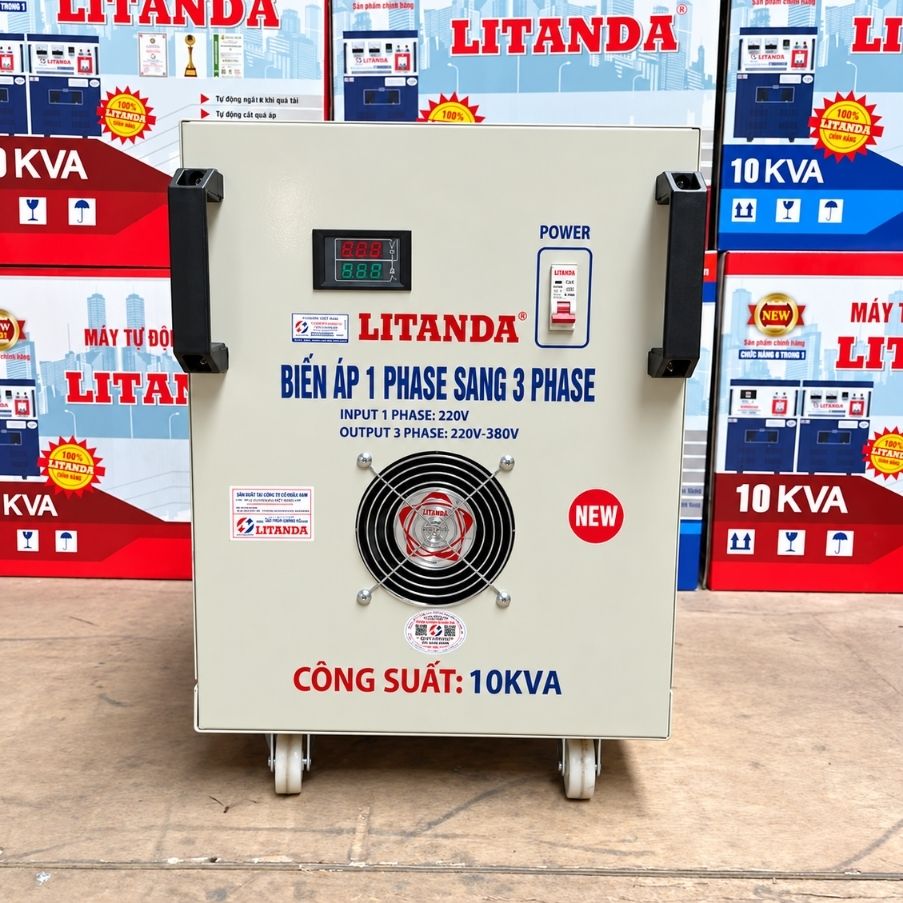

Biến áp 1 pha ra 3 pha 10KVA

Trong thực tế, cụm từ “biến áp 1 pha ra 3 pha 10KVA” thường được dùng để chỉ hệ thống chuyển đổi nguồn điện từ 220V 1 pha sang nguồn 220V hoặc 380V 3 pha để cấp cho máy móc.

Một hệ thống hoàn chỉnh thường có các phần chính:

• Nguồn đầu vào 220V 1 pha: Lấy từ hệ thống điện dân dụng, điện nhà xưởng hoặc nguồn 1 pha hiện có tại công trình.
• Bộ chuyển đổi pha: Có nhiệm vụ tạo ra ba pha điện lệch nhau phù hợp để thiết bị 3 pha có thể hoạt động.
• Khối biến áp hoặc nâng áp: Được sử dụng khi cần tạo đầu ra 380V 3 pha từ nguồn 220V ban đầu.
• Cuộn dây đồng: Phù hợp với yêu cầu dẫn điện tốt, chịu tải và vận hành thường xuyên.
• Hệ thống bảo vệ: Tùy cấu hình có thể tích hợp bảo vệ quá dòng, quá tải, quá nhiệt hoặc điện áp bất thường.

Do đó, sản phẩm cần được hiểu là hệ thống chuyển đổi 1 pha sang 3 pha công suất 10KVA, không phải chỉ riêng một biến áp từ thông thông thường.

Thông số kỹ thuật biến áp 1 pha ra 3 pha 10KVA

Thông số cơ bản có thể tham khảo:

Dòng điện lý thuyết tại công suất 10KVA có thể tham khảo:

• Đầu vào 220V 1 pha: khoảng 45,5A.
• Đầu ra 220V 3 pha: khoảng 26,2A.
• Đầu ra 380V 3 pha: khoảng 15,2A.

Các giá trị trên là dòng lý thuyết tại công suất danh định. Dòng thực tế còn phụ thuộc hiệu suất bộ chuyển đổi, hệ số công suất và đặc tính tải.

Nguyên lý chuyển điện 220V 1 pha sang 220V/380V 3 pha

Một biến áp thông thường không thể tự biến nguồn 1 pha thành 3 pha. Để thực hiện việc này cần có khối chuyển đổi điện tử hoặc bộ chuyển pha chuyên dụng.

Quá trình có thể hiểu đơn giản như sau:

• Bước 1: Hệ thống nhận nguồn điện 220V 1 pha từ công trình.
• Bước 2: Bộ biến đổi xử lý nguồn điện đầu vào và tạo ra điện 3 pha phù hợp.
• Bước 3: Nếu thiết bị cần 380V 3 pha, hệ thống nâng điện áp lên mức yêu cầu theo thiết kế.
• Bước 4: Nguồn điện 3 pha được cấp đến motor hoặc máy móc phía sau.
• Bước 5: Bộ điều khiển giám sát dòng điện, nhiệt độ hoặc quá tải tùy cấu hình sản phẩm.

Với motor, điều quan trọng không chỉ là điện áp mà còn là tần số, dạng sóng, khả năng chịu dòng khởi động và công suất tức thời của bộ chuyển đổi.

Ưu điểm của biến áp 1 pha ra 3 pha 10KVA dây đồng

Hệ thống công suất 10KVA phù hợp với nhiều công trình chưa có điện 3 pha nhưng vẫn cần sử dụng máy móc công nghiệp.

Một số ưu điểm nổi bật:

• Tận dụng nguồn 220V 1 pha sẵn có: Phù hợp với nhà dân, cửa hàng, xưởng nhỏ hoặc khu vực chưa được cấp điện 3 pha.
• Tạo nguồn điện 3 pha cho thiết bị: Giúp nhiều loại motor, máy cơ khí hoặc thiết bị công nghiệp có thể hoạt động tại nơi chỉ có điện 1 pha.
• Công suất 10KVA tương đối linh hoạt: Lớn hơn dòng 5KVA và 7.5KVA, phù hợp với nhiều thiết bị có tải vừa nếu được tính đúng công suất.
• Hai lựa chọn đầu ra 220V/380V 3 pha: Tăng khả năng tương thích với nhiều loại motor và máy móc khác nhau.
• Cuộn dây đồng: Có khả năng dẫn điện tốt và phù hợp với các hệ thống cần vận hành thường xuyên.
• Giảm nhu cầu kéo mới điện 3 pha trong một số trường hợp: Có thể tận dụng nguồn điện hiện hữu nếu khả năng cấp dòng của nguồn 220V đáp ứng yêu cầu.
• Dễ ứng dụng cho nhiều loại máy: Có thể sử dụng cho máy tiện, máy phay, máy cắt, máy đóng gói hoặc thiết bị nhập khẩu tùy công suất.
• Có thể tạo khoảng dự phòng tốt hơn 5KVA: Phù hợp khi hệ thống có tải lớn hơn hoặc có kế hoạch bổ sung thêm thiết bị.

Biến áp 1 pha ra 3 pha 10KVA dùng cho thiết bị nào?

Bộ chuyển đổi 1 pha sang 3 pha 10KVA có thể được sử dụng cho nhiều thiết bị công nghiệp nếu điện áp, dòng điện và công suất phù hợp.

Một số ứng dụng thường gặp:

• Motor 3 pha: Có thể sử dụng cho motor có công suất phù hợp sau khi kiểm tra dòng định mức và dòng khởi động.
• Máy tiện và máy phay: Phù hợp với nhiều máy cơ khí nhỏ và vừa sử dụng motor 3 pha.
• Máy khoan và máy cắt: Có thể sử dụng nếu tải cơ khí và công suất nằm trong giới hạn hệ thống.
• Máy đóng gói: Một số máy sử dụng nguồn 220V hoặc 380V 3 pha có thể được cấp từ bộ chuyển đổi.
• Máy bơm 3 pha: Cần kiểm tra công suất motor và phương pháp khởi động.
• Máy sản xuất nhỏ: Phù hợp với một số dây chuyền hoặc máy tự động có tổng tải không quá lớn.
• Thiết bị nhập khẩu: Có thể tạo điện áp 220V hoặc 380V 3 pha theo đúng thông số yêu cầu.
• Tủ điện chuyên dụng: Cấp nguồn cho một nhánh tải 3 pha riêng tại nơi chỉ có điện 220V 1 pha.

Trước khi sử dụng nên cung cấp ảnh tem motor hoặc máy để xác định chính xác 10KVA có đủ hay không.

Video Sản Phẩm

Biến áp 10KVA 1 pha ra 3 pha tải được bao nhiêu?

Công suất danh định của hệ thống là 10KVA, nhưng khả năng tải thực tế phụ thuộc rất nhiều vào loại phụ tải.

Không nên hiểu rằng 10KVA luôn tương đương 10kW.

Nếu tham khảo cosφ khoảng 0,8 thì:

10KVA tương đương khoảng 8kW công suất thực.

Tuy nhiên:

• Tải điện trở: Có dòng tương đối ổn định nên dễ tính toán hơn.
• Motor: Có dòng khởi động cao nên cần để thêm khoảng dự phòng.
• Máy bơm hoặc máy nén: Dòng khởi động có thể lớn, đặc biệt với khởi động trực tiếp.
• Máy cơ khí: Công suất có thể tăng khi máy bắt đầu cắt hoặc chịu tải nặng.
• Thiết bị điện tử: Cần kiểm tra dòng khởi động của bộ nguồn và đặc tính tải.
• Nhiều máy sử dụng chung: Phải tính tổng tải của các thiết bị có khả năng chạy đồng thời.

Nếu tổng tải thường xuyên gần 10KVA, nên cân nhắc hệ thống công suất lớn hơn.

Biến áp 10KVA có dùng cho motor 7.5kW không?

Không nên quyết định chỉ dựa vào việc motor 7.5kW nhỏ hơn 10KVA.

Để xác định chính xác cần kiểm tra:

• Dòng định mức của motor: Thông số A trên tem là dữ liệu quan trọng.
• Hệ số công suất cosφ: Ảnh hưởng đến công suất biểu kiến mà hệ thống phải cung cấp.
• Hiệu suất motor: Công suất điện đầu vào thường lớn hơn công suất cơ trên trục.
• Điện áp motor: Xác định motor sử dụng 220V hay 380V 3 pha.
• Phương pháp khởi động: Khởi động trực tiếp có thể tạo dòng cao hơn nhiều so với chạy ổn định.
• Tải cơ khí: Motor kéo quạt nhẹ khác với motor kéo máy nén hoặc cơ cấu tải nặng.
• Tần suất khởi động: Motor khởi động nhiều lần trong thời gian ngắn sẽ tạo áp lực lớn hơn cho hệ thống.

Vì vậy, với motor 7.5kW nên kiểm tra kỹ thông số thực tế trước khi kết luận hệ thống 10KVA phù hợp.

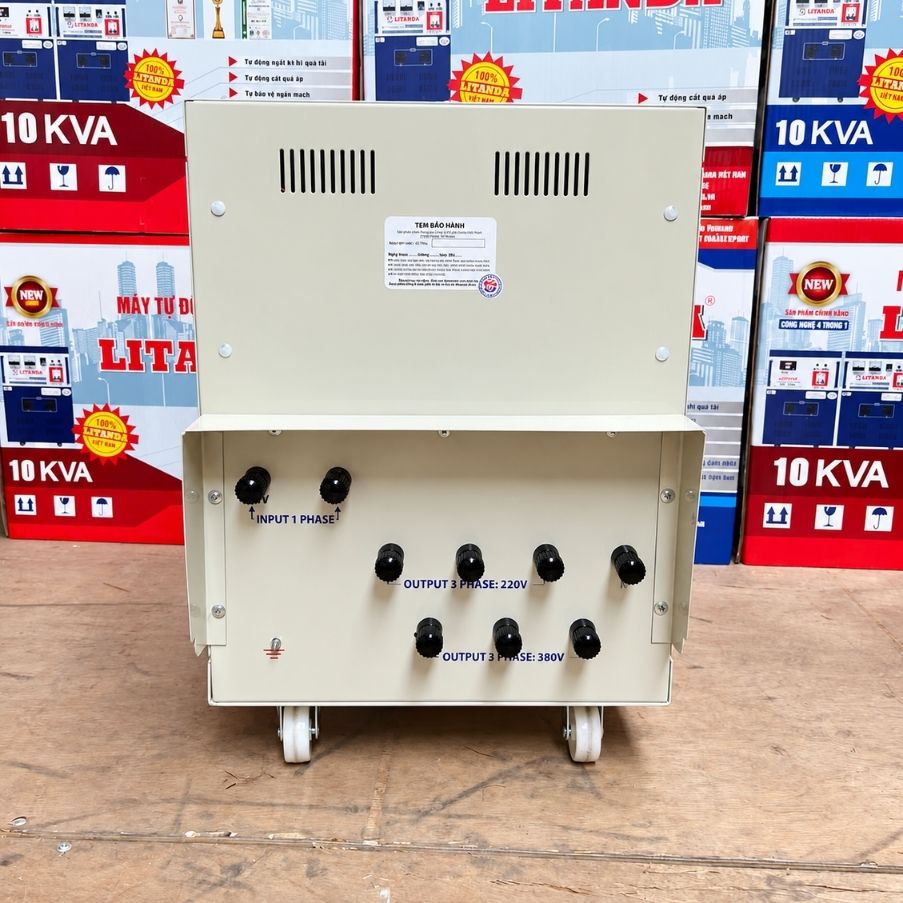

Đầu ra 220V 3 pha và 380V 3 pha khác nhau như thế nào?

Hai mức điện áp được sử dụng cho những loại thiết bị khác nhau.

Đầu ra 220V 3 pha

• Phù hợp với motor và máy móc có điện áp định mức 220V 3 pha.
• Thường gặp ở một số máy móc nhập khẩu hoặc motor có cấu hình đặc biệt.
• Tại cùng công suất, dòng điện sẽ cao hơn so với 380V 3 pha.
• Cần kiểm tra sơ đồ đấu sao/tam giác của motor nếu có.

Đầu ra 380V 3 pha

• Phù hợp với nhiều loại motor và máy móc công nghiệp sử dụng tại Việt Nam.
• Tại cùng công suất, dòng điện nhỏ hơn so với nguồn 220V 3 pha.
• Phổ biến với máy bơm, máy cơ khí và thiết bị công nghiệp.
• Cần kiểm tra đúng điện áp định mức trước khi đấu.

Không nên sử dụng 380V cho thiết bị chỉ được thiết kế dùng 220V 3 pha.
