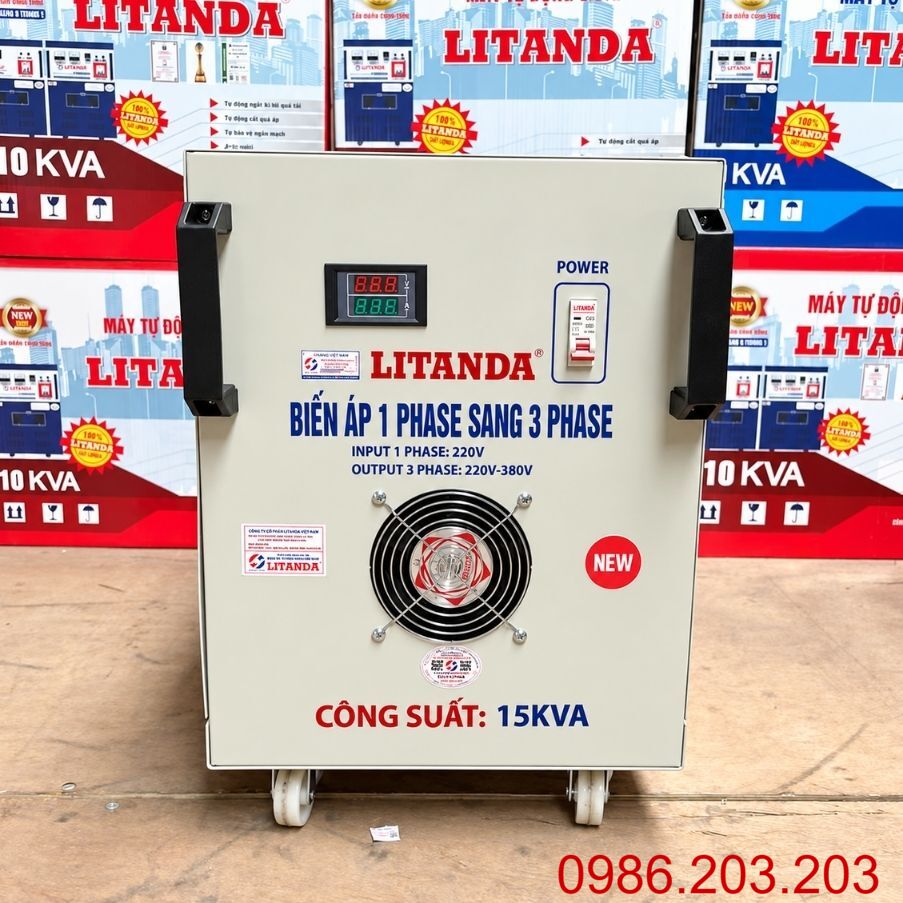

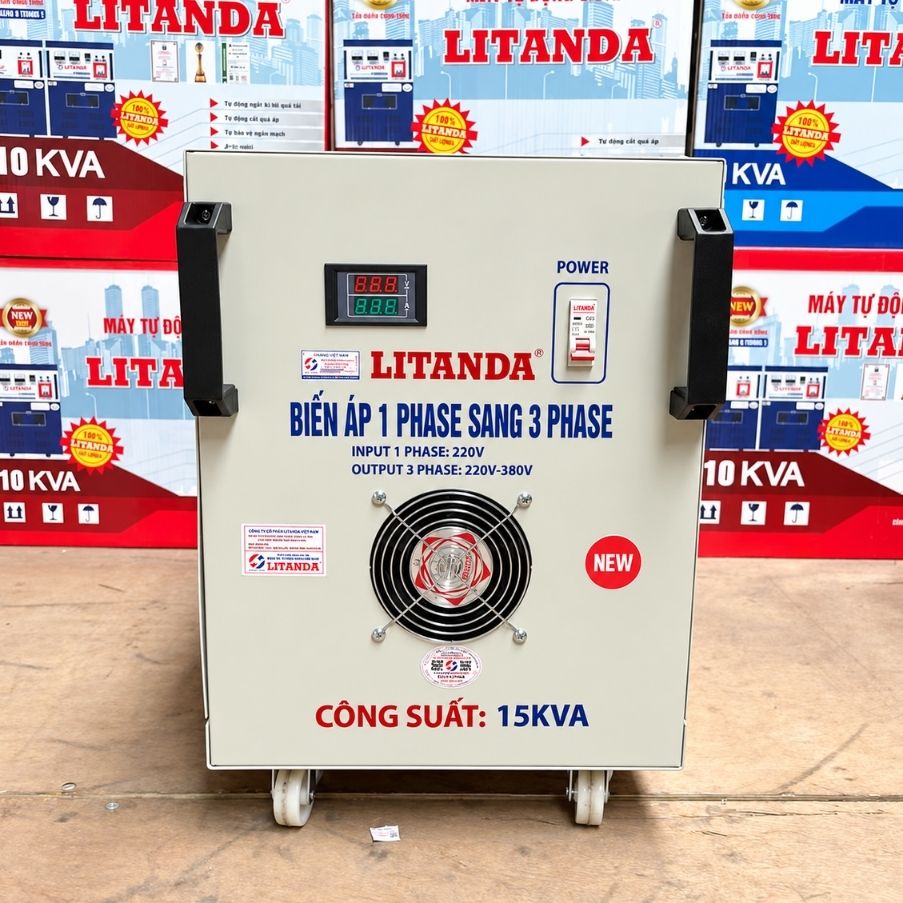

Biến Áp 1 Pha Ra 3 Pha 15KVA Dây Đồng Thế Hệ Mới

Biến áp 1 pha ra 3 pha 15KVA

Trong thực tế, cụm từ “biến áp 1 pha ra 3 pha 15KVA” thường được dùng để gọi một hệ thống có khả năng nhận điện 220V 1 pha và cung cấp nguồn 220V hoặc 380V 3 pha cho thiết bị phía sau.

Một hệ thống hoàn chỉnh có thể gồm:

• Nguồn đầu vào 220V 1 pha: Lấy từ hệ thống điện dân dụng hoặc nguồn một pha hiện có tại công trình.
• Bộ chuyển đổi pha: Có nhiệm vụ tạo ra nguồn điện 3 pha để motor và thiết bị công nghiệp có thể hoạt động.
• Khối biến áp hoặc nâng áp: Được sử dụng khi cần tạo đầu ra 380V 3 pha từ nguồn 220V.
• Cuộn dây đồng: Phù hợp với hệ thống cần khả năng dẫn điện tốt và chịu tải thường xuyên.
• Khối điều khiển và bảo vệ: Tùy sản phẩm có thể tích hợp bảo vệ quá dòng, quá tải, quá nhiệt và điện áp bất thường.

Do đó, sản phẩm cần được hiểu là hệ thống chuyển đổi 1 pha sang 3 pha công suất 15KVA, không đơn thuần chỉ là một biến áp truyền thống.

Thông số kỹ thuật biến áp 1 pha ra 3 pha 15KVA

Các thông số cơ bản có thể tham khảo:

Dòng điện lý thuyết tại công suất 15KVA:

• Đầu vào 220V 1 pha: khoảng 68,2A.
• Đầu ra 220V 3 pha: khoảng 39,4A.
• Đầu ra 380V 3 pha: khoảng 22,8A.

Các giá trị trên mang tính lý thuyết tại công suất biểu kiến danh định. Dòng thực tế còn phụ thuộc hiệu suất của bộ chuyển đổi, hệ số công suất và loại tải.

Nguyên lý chuyển 220V 1 pha sang 220V/380V 3 pha

Một biến áp thông thường không thể trực tiếp biến nguồn điện 1 pha thành 3 pha. Hệ thống phải có phần tử điện tử công suất hoặc bộ chuyển pha chuyên dụng.

Quá trình hoạt động có thể hiểu theo các bước:

• Bước 1: Nhận nguồn điện 220V 1 pha từ lưới điện hiện có.
• Bước 2: Bộ biến đổi điện tử xử lý nguồn và tạo ra tín hiệu điện 3 pha phù hợp.
• Bước 3: Nếu cần nguồn 380V 3 pha, hệ thống thực hiện nâng mức điện áp lên theo cấu hình.
• Bước 4: Nguồn 3 pha được cấp đến motor hoặc máy móc phía sau.
• Bước 5: Khối điều khiển giám sát tải, dòng điện hoặc nhiệt độ tùy theo thiết kế sản phẩm.

Với tải motor, cần kiểm tra thêm khả năng đáp ứng dòng khởi động, tần số và dạng sóng đầu ra.

Ưu điểm của máy biến áp 15kva 1 pha ra 3 pha

Công suất 15KVA phù hợp với nhiều công trình chưa có điện 3 pha nhưng có nhu cầu sử dụng thiết bị công nghiệp tương đối lớn.

Một số ưu điểm nổi bật:

• Tận dụng nguồn 220V 1 pha sẵn có: Phù hợp với xưởng nhỏ, nhà dân hoặc khu vực chưa được cấp điện 3 pha.
• Tạo nguồn điện 3 pha cho thiết bị: Giúp nhiều loại motor, máy cơ khí hoặc máy sản xuất có thể hoạt động tại nơi chỉ có điện 1 pha.
• Công suất 15KVA tương đối lớn: Phù hợp với những tải mà hệ thống 5KVA hoặc 10KVA không còn đủ khả năng đáp ứng.
• Hai mức đầu ra 220V/380V 3 pha: Tăng tính linh hoạt với nhiều loại motor và thiết bị công nghiệp khác nhau.
• Cuộn dây đồng: Đồng có khả năng dẫn điện tốt, phù hợp với thiết bị phải hoạt động thường xuyên và chịu tải tương đối cao.
• Có thể cấp cho nhiều tải nhỏ cùng lúc: Nếu tổng công suất và dòng khởi động vẫn nằm trong khả năng của hệ thống.
• Hỗ trợ cải tạo hệ thống điện: Trong một số trường hợp giúp giảm nhu cầu kéo mới nguồn 3 pha cho công trình nhỏ.
• Phù hợp nhiều ngành nghề: Có thể ứng dụng cho cơ khí, bơm nước, sản xuất, đóng gói hoặc thiết bị kỹ thuật.

Biến áp 1 pha ra 3 pha 15KVA dùng cho thiết bị nào?

Bộ chuyển đổi 1 pha sang 3 pha 15KVA có thể sử dụng cho nhiều nhóm thiết bị nếu công suất, điện áp và dòng điện phù hợp.

Một số ứng dụng thường gặp:

• Motor 3 pha: Phù hợp với motor có công suất và dòng khởi động nằm trong khả năng của hệ thống.
• Máy tiện, máy phay: Có thể sử dụng cho nhiều loại máy cơ khí nhỏ và vừa.
• Máy cắt, máy khoan: Phù hợp khi tổng tải không vượt quá công suất cho phép.
• Máy bơm 3 pha: Cần kiểm tra công suất motor và đặc tính khởi động.
• Máy nén khí nhỏ: Có thể sử dụng nếu hệ thống 15KVA đủ khả năng đáp ứng dòng khởi động.
• Máy đóng gói: Một số máy công nghiệp nhập khẩu sử dụng nguồn 220V hoặc 380V 3 pha.
• Thiết bị sản xuất: Có thể cấp cho máy tự động, máy gia công hoặc thiết bị chuyên dụng.
• Tủ điện công nghiệp: Tạo nguồn 3 pha cho một nhánh tải riêng khi công trình chỉ có điện 1 pha.

Với tải cơ khí nặng, nên cung cấp ảnh tem máy để kiểm tra kỹ trước khi lựa chọn.

Biến áp 15KVA 1 pha ra 3 pha tải được bao nhiêu?

Công suất danh định của hệ thống là 15KVA, nhưng không nên hiểu rằng mọi thiết bị 15kW đều có thể sử dụng trực tiếp.

Nếu tham khảo hệ số công suất cosφ khoảng 0,8:

15KVA tương đương khoảng 12kW công suất thực.

Tuy nhiên, khả năng tải còn phụ thuộc vào loại thiết bị:

• Tải điện trở: Có dòng tương đối ổn định và ít dòng khởi động lớn.
• Motor: Có thể xuất hiện dòng khởi động cao nên cần để thêm khoảng dự phòng.
• Máy nén: Dòng khởi động thường cần được tính riêng.
• Máy cơ khí: Tải có thể tăng mạnh khi máy bắt đầu cắt, ép hoặc chịu lực lớn.
• Thiết bị điện tử: Cần xem đặc tính nguồn và dòng vào.
• Nhiều máy dùng chung: Cần cộng tổng tải của các thiết bị chạy đồng thời.

Nếu tổng tải vận hành thường xuyên tiến gần 15KVA, nên cân nhắc hệ thống công suất lớn hơn.

Video Sản Phẩm

Biến áp 15KVA có dùng cho motor 11kW được không?

Không nên kết luận chỉ dựa vào việc motor 11kW nhỏ hơn 15KVA.

Cần kiểm tra đầy đủ:

• Dòng định mức của motor: Thông số A trên tem là dữ liệu rất quan trọng.
• Hệ số công suất cosφ: Ảnh hưởng đến công suất biểu kiến mà hệ thống cần cung cấp.
• Hiệu suất motor: Công suất điện đầu vào lớn hơn công suất cơ trên trục.
• Điện áp motor: Xác định chính xác 220V hay 380V 3 pha.
• Phương pháp khởi động: Khởi động trực tiếp, sao tam giác hoặc biến tần sẽ có đặc tính dòng khác nhau.
• Tải cơ khí: Motor chạy quạt nhẹ khác với motor kéo máy nén hoặc tải nặng.
• Tần suất khởi động: Khởi động liên tục nhiều lần có thể làm tăng yêu cầu công suất.

Do đó, motor 11kW cần được tính theo dòng thực tế và phương pháp khởi động trước khi chọn hệ thống 15KVA.

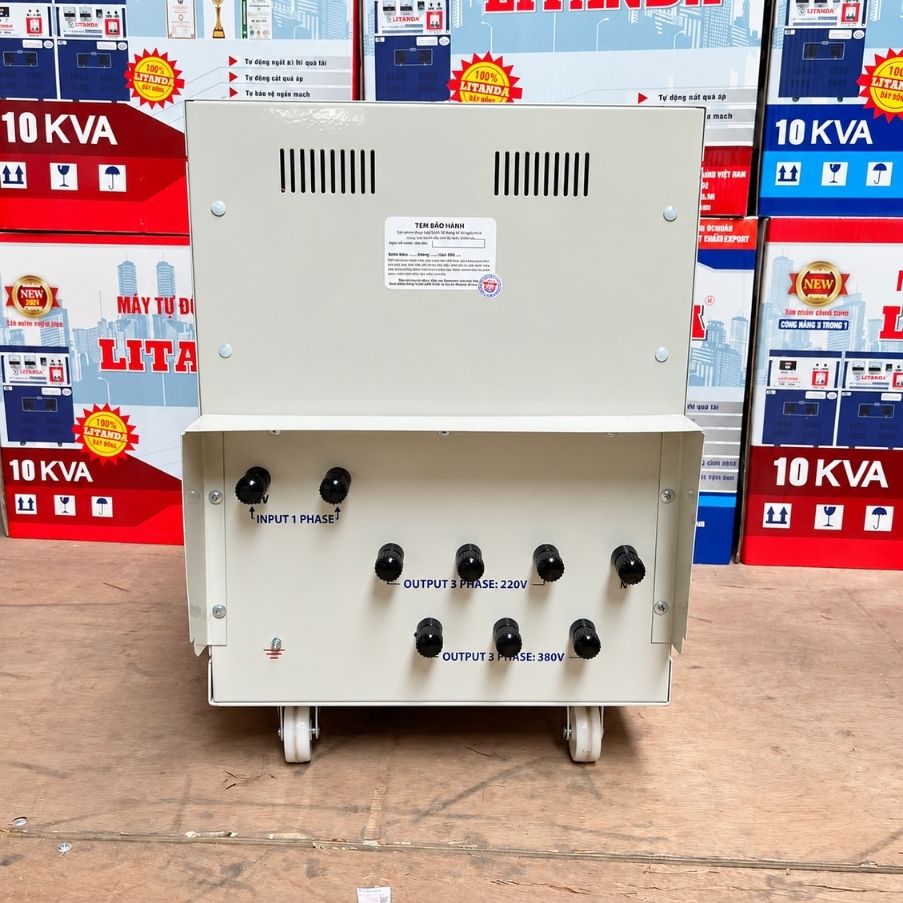

Đầu ra 220V 3 pha và 380V 3 pha khác nhau thế nào?

Hai mức điện áp này phục vụ những loại motor và máy móc khác nhau.

Đầu ra 220V 3 pha

• Phù hợp với motor hoặc thiết bị có điện áp định mức 220V 3 pha.
• Thường gặp ở một số máy nhập khẩu hoặc động cơ có cấu hình riêng.
• Dòng điện tại cùng công suất sẽ cao hơn so với 380V.
• Cần kiểm tra sơ đồ đấu dây của motor trước khi sử dụng.

Đầu ra 380V 3 pha

• Phù hợp với nhiều loại motor và máy móc công nghiệp phổ biến tại Việt Nam.
• Dòng điện tại cùng công suất thấp hơn so với 220V 3 pha.
• Thường dùng cho máy bơm, máy cơ khí, motor và thiết bị sản xuất.
• Cần xác nhận đúng thông số trước khi cấp điện.

Không được tùy ý cấp 380V cho thiết bị chỉ thiết kế cho 220V 3 pha.
