Biến Áp 1 Pha Ra 3 Pha 5KVA Dây Đồng, Thế Hệ Mới

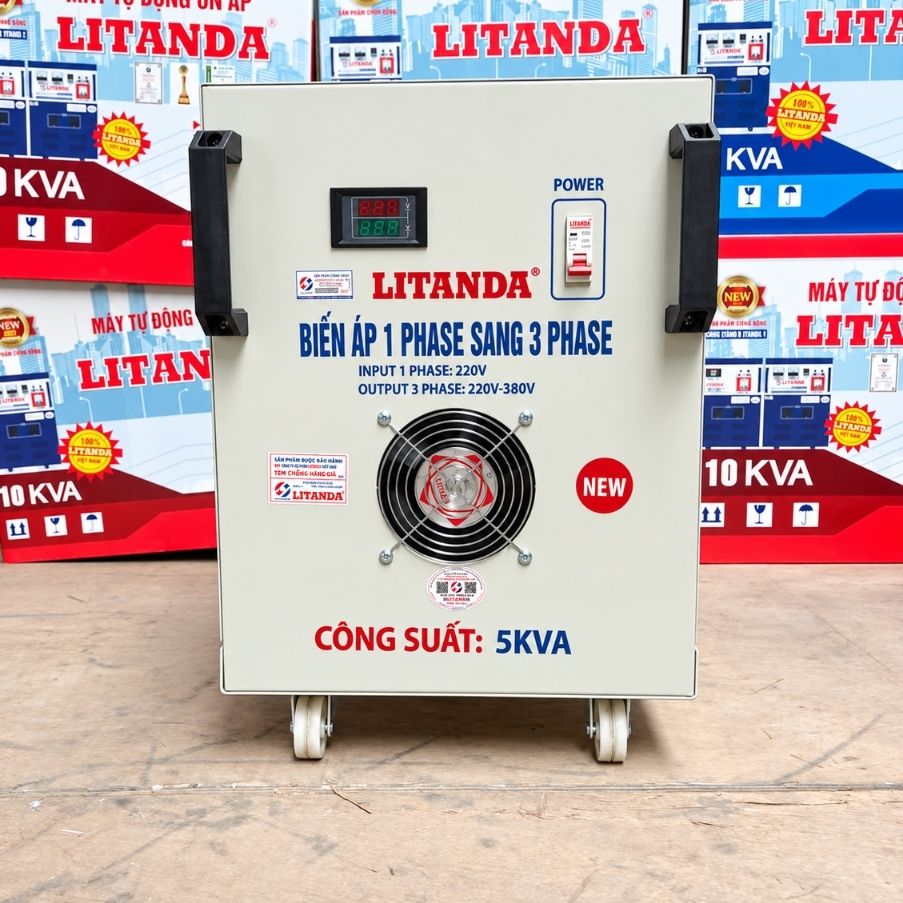

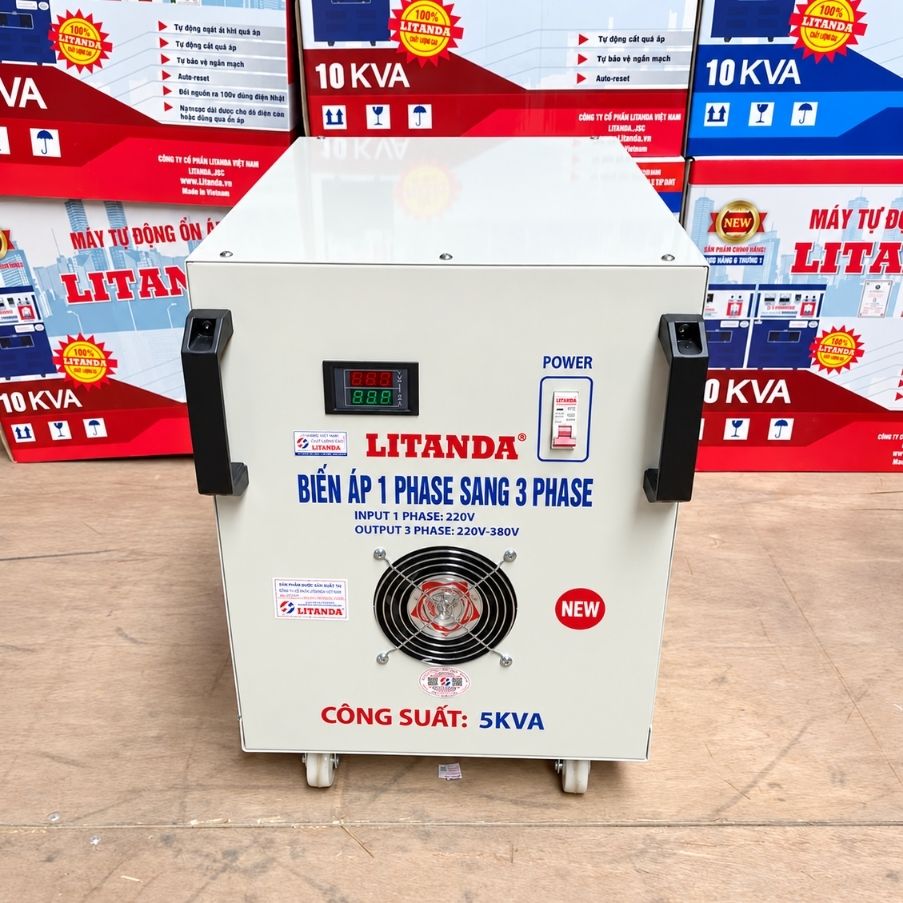

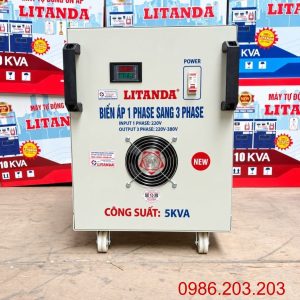

Biến áp 1 pha ra 3 pha 5KVA

Trong cách gọi phổ biến, biến áp 1 pha ra 3 pha 5KVA thường được hiểu là hệ thống nhận nguồn điện 220V 1 pha và tạo ra nguồn 3 pha 220V hoặc 380V để cấp cho thiết bị phía sau.

Tuy nhiên, cấu tạo thực tế cần có phần chuyển đổi pha chuyên dụng.

Một hệ thống hoàn chỉnh có thể gồm:

• Nguồn đầu vào 220V 1 pha: Lấy trực tiếp từ hệ thống điện dân dụng hoặc nguồn 1 pha của công trình.
• Bộ chuyển đổi pha: Có nhiệm vụ tạo ra nguồn điện 3 pha từ nguồn 1 pha ban đầu.
• Biến áp tăng hoặc giảm điện áp: Được sử dụng khi cần tạo đầu ra 220V 3 pha hoặc 380V 3 pha theo yêu cầu.
• Cuộn dây đồng: Phù hợp với hệ thống cần khả năng dẫn điện tốt và vận hành thường xuyên.
• Thiết bị bảo vệ: Có thể bao gồm CB, bảo vệ quá dòng, quá áp hoặc quá nhiệt tùy cấu hình.

Vì vậy, khi tư vấn sản phẩm cần xác định rõ đây là hệ thống chuyển đổi nguồn 1 pha sang 3 pha, không phải chỉ một biến áp thông thường.

Thông số kỹ thuật biến áp 1 pha ra 3 pha 5KVA

Thông số cơ bản của hệ thống có thể tham khảo:

Nếu xét riêng công suất 5KVA:

• Dòng đầu vào lý thuyết ở 220V 1 pha khoảng 22,7A.
• Dòng đầu ra lý thuyết ở 220V 3 pha khoảng 13,1A.
• Dòng đầu ra lý thuyết ở 380V 3 pha khoảng 7,6A.

Các giá trị trên mang tính tham khảo ở công suất biểu kiến 5KVA. Dòng thực tế còn phụ thuộc hiệu suất hệ thống và tải sử dụng.

Nguyên lý chuyển từ 220V 1 pha sang 220V/380V 3 pha

Một biến áp thông thường không thể tự tạo ra ba pha từ nguồn 1 pha. Để có đầu ra 3 pha cần một khối biến đổi điện tử hoặc bộ chuyển pha.

Quá trình có thể hiểu đơn giản như sau:

• Bước 1: Nhận nguồn 220V 1 pha từ điện lưới.
• Bước 2: Bộ chuyển đổi điện tử xử lý nguồn điện và tạo thành hệ thống 3 pha.
• Bước 3: Phần biến áp hoặc mạch nâng áp tạo ra mức điện áp 220V hoặc 380V theo cấu hình.
• Bước 4: Nguồn 3 pha được cấp cho motor hoặc thiết bị phù hợp.

Với thiết bị dùng motor, cần kiểm tra thêm tần số đầu ra, dạng sóng và khả năng chịu dòng khởi động của bộ chuyển đổi.

Không nên sử dụng một biến áp tăng áp 220V lên 380V rồi đấu trực tiếp vào motor 380V 3 pha vì điện áp cao hơn không đồng nghĩa với việc đã tạo ra nguồn 3 pha.

Ưu điểm của máy biến áp 5kva 1 pha ra 3 pha

Hệ thống 5KVA phù hợp với nhiều công trình nhỏ chưa có sẵn nguồn điện 3 pha.

Một số ưu điểm đáng chú ý gồm:

• Tận dụng nguồn điện 220V 1 pha: Phù hợp với nhà ở, cửa hàng, xưởng nhỏ hoặc khu vực chưa được cấp điện 3 pha.
• Tạo nguồn 3 pha cho thiết bị: Cho phép một số motor, máy móc và thiết bị công nghiệp nhỏ hoạt động từ nguồn điện 1 pha khi cấu hình đúng kỹ thuật.
• Có thể lựa chọn đầu ra 220V hoặc 380V: Giúp hệ thống linh hoạt hơn với nhiều loại máy móc có yêu cầu điện áp khác nhau.
• Công suất 5KVA phù hợp tải nhỏ và vừa: Có thể sử dụng cho nhiều thiết bị khi tổng công suất và dòng khởi động nằm trong khả năng của hệ thống.
• Cuộn dây đồng: Phù hợp với thiết bị cần dẫn điện tốt và vận hành ổn định khi tải được lựa chọn đúng.
• Giảm nhu cầu cải tạo nguồn điện: Trong một số trường hợp có thể sử dụng nguồn 1 pha sẵn có thay vì phải đăng ký hoặc kéo mới điện 3 pha.
• Ứng dụng đa dạng: Có thể dùng cho máy cơ khí nhỏ, motor, máy đóng gói, thiết bị sản xuất hoặc hệ thống kỹ thuật chuyên dụng.

Biến áp 1 pha ra 3 pha 5KVA dùng cho thiết bị nào?

Hệ thống chuyển đổi 1 pha sang 3 pha 5KVA có thể được sử dụng cho nhiều nhóm thiết bị nếu công suất và điện áp phù hợp.

Một số ứng dụng thường gặp:

• Motor 3 pha công suất nhỏ: Cần kiểm tra công suất, điện áp và dòng định mức của motor trước khi lựa chọn.
• Máy khoan, máy tiện hoặc máy phay nhỏ: Một số máy cơ khí sử dụng motor 3 pha có thể hoạt động thông qua bộ chuyển đổi phù hợp.
• Máy đóng gói: Phù hợp với các máy nhỏ cần nguồn 220V hoặc 380V 3 pha.
• Máy cắt và thiết bị gia công: Có thể sử dụng khi công suất và dòng khởi động không vượt khả năng của hệ thống.
• Thiết bị nhập khẩu: Một số thiết bị yêu cầu nguồn 3 pha nhưng được lắp tại nơi chỉ có điện 220V 1 pha.
• Tủ điện chuyên dụng: Có thể tạo nguồn 3 pha cho một nhánh tải riêng nếu thiết kế cho phép.

Với motor hoặc thiết bị khởi động nặng, cần đặc biệt kiểm tra dòng khởi động trước khi chọn 5KVA.

Video Sản Phẩm:

Biến áp 5KVA có tải được bao nhiêu?

Công suất danh định của hệ thống là 5KVA, nhưng không nên hiểu đơn giản rằng có thể sử dụng cho mọi thiết bị 5kW.

Khả năng tải phụ thuộc vào loại thiết bị:

• Tải điện trở: Có đặc tính tương đối ổn định và ít tạo dòng khởi động lớn.
• Motor: Dòng khởi động có thể cao hơn nhiều so với dòng chạy bình thường nên cần chừa công suất.
• Máy cơ khí: Cần xem tải thực tế khi máy cắt, ép hoặc chịu tải nặng.
• Thiết bị dùng biến tần: Cần kiểm tra công suất, dòng đầu vào và chế độ điều khiển.
• Nhiều thiết bị dùng chung: Phải cộng tổng tải của các thiết bị hoạt động đồng thời.
• Tải chạy liên tục: Nên có khoảng dự phòng để hệ thống không phải thường xuyên vận hành sát 5KVA.

Nếu tải đã tiến gần 5KVA hoặc motor có dòng khởi động lớn, nên cân nhắc công suất 7.5KVA hoặc 10KVA.

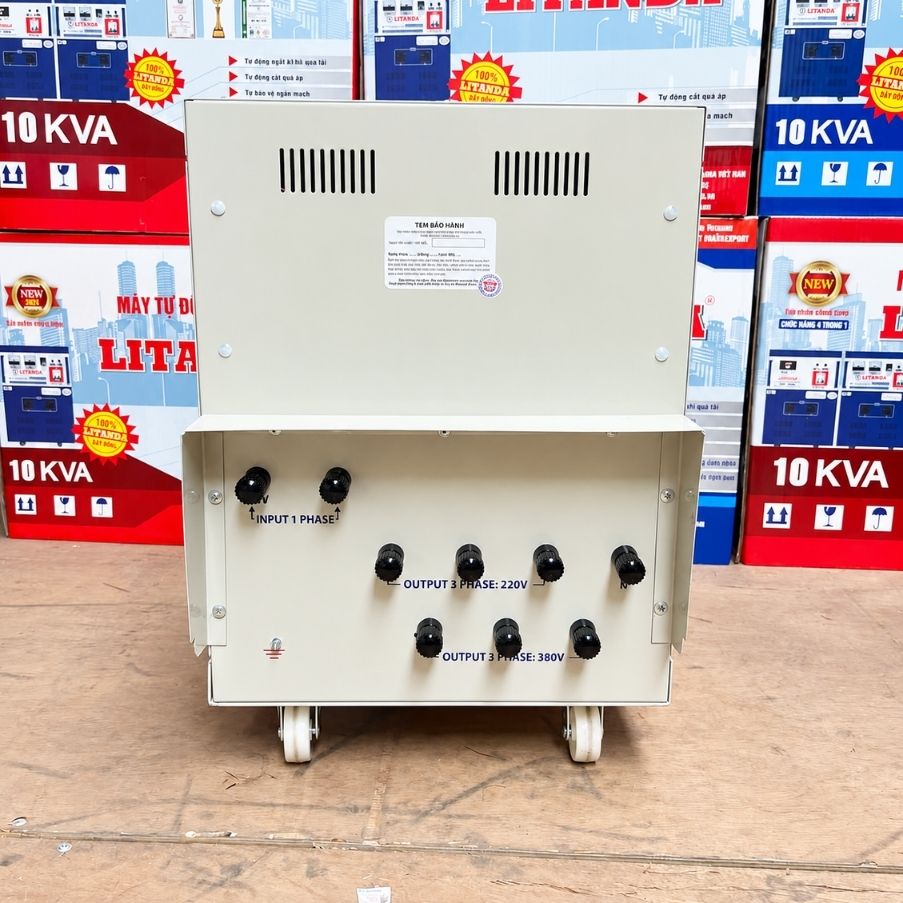

Đầu ra 220V 3 pha và 380V 3 pha khác nhau như thế nào?

Hai mức điện áp này được sử dụng cho các thiết bị khác nhau nên cần chọn đúng theo tem máy.

Đầu ra 220V 3 pha:

• Phù hợp với motor hoặc máy được thiết kế cho nguồn 3 pha 220V.
• Thường gặp trên một số thiết bị nhập khẩu hoặc motor có cấu hình điện áp riêng.
• Dòng điện tại cùng công suất sẽ cao hơn so với nguồn 380V 3 pha.

Đầu ra 380V 3 pha:

• Phù hợp với nhiều motor và máy công nghiệp phổ biến tại Việt Nam.
• Dòng điện thấp hơn khi truyền cùng một mức công suất so với 220V 3 pha.
• Cần kiểm tra đúng điện áp định mức và sơ đồ đấu dây của motor.

Không nên tùy ý đổi giữa 220V và 380V nếu chưa kiểm tra thông số thiết bị.

Biến áp 1 pha ra 3 pha 5KVA có dùng cho motor được không?

Có thể, nhưng cần lựa chọn theo thông số thực tế của motor.

Nên kiểm tra:

• Công suất motor: kW hoặc HP.
• Điện áp định mức: 220V hay 380V 3 pha.
• Dòng định mức: Thông số A trên tem motor.
• Tần số: Thường là 50Hz hoặc theo yêu cầu máy.
• Dòng khởi động: Motor khởi động trực tiếp có thể tạo dòng cao.
• Tải cơ khí: Motor chạy không tải, quạt và motor kéo máy nặng có đặc tính khác nhau.
• Tần suất khởi động: Khởi động nhiều lần trong thời gian ngắn cần được tính kỹ.

Không nên chọn bộ chuyển đổi chỉ bằng cách thấy motor có công suất nhỏ hơn 5kW. Công suất biểu kiến và dòng khởi động mới là những yếu tố quan trọng.
