Biến Áp 20KVA 1 Pha Ra 3 Pha Dây Đồng Chính Hãng

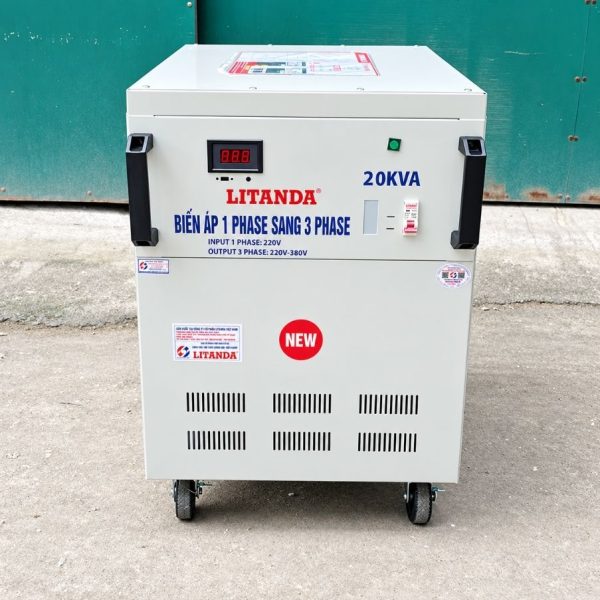

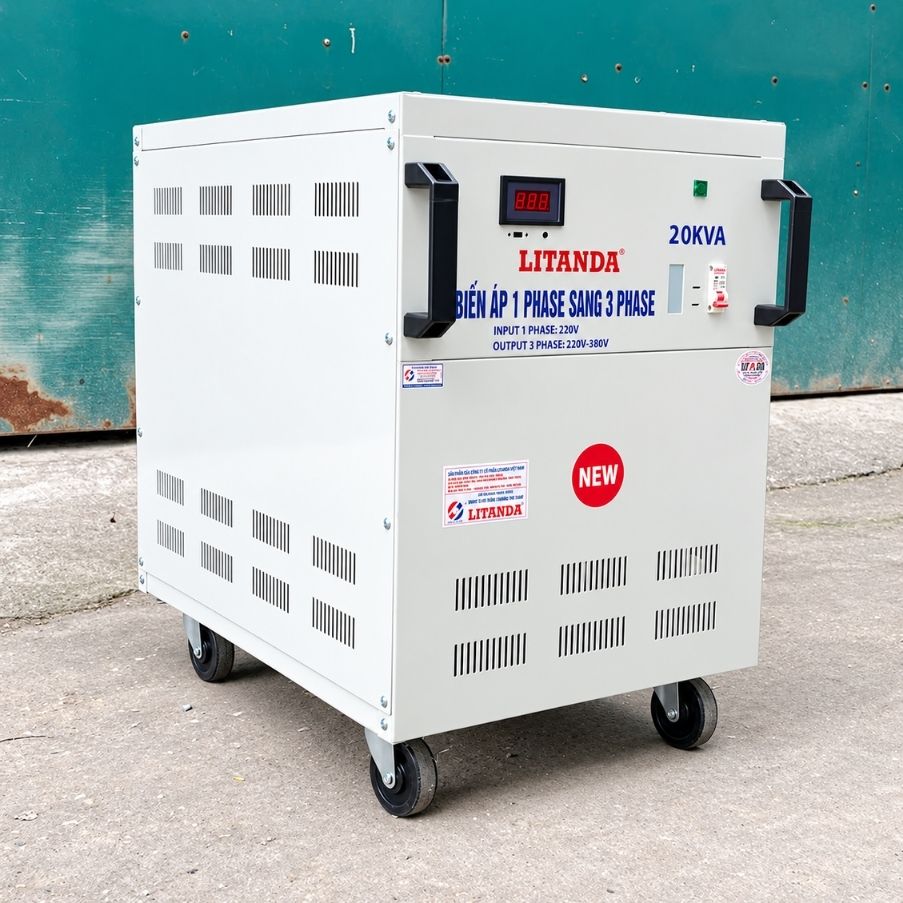

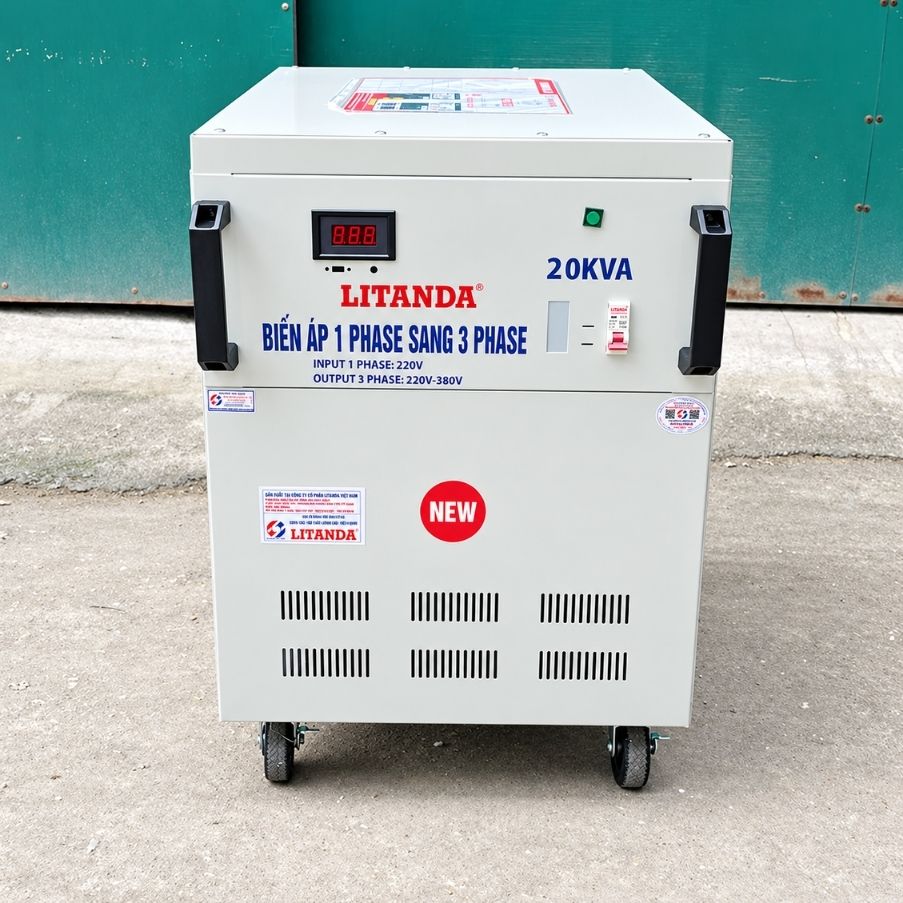

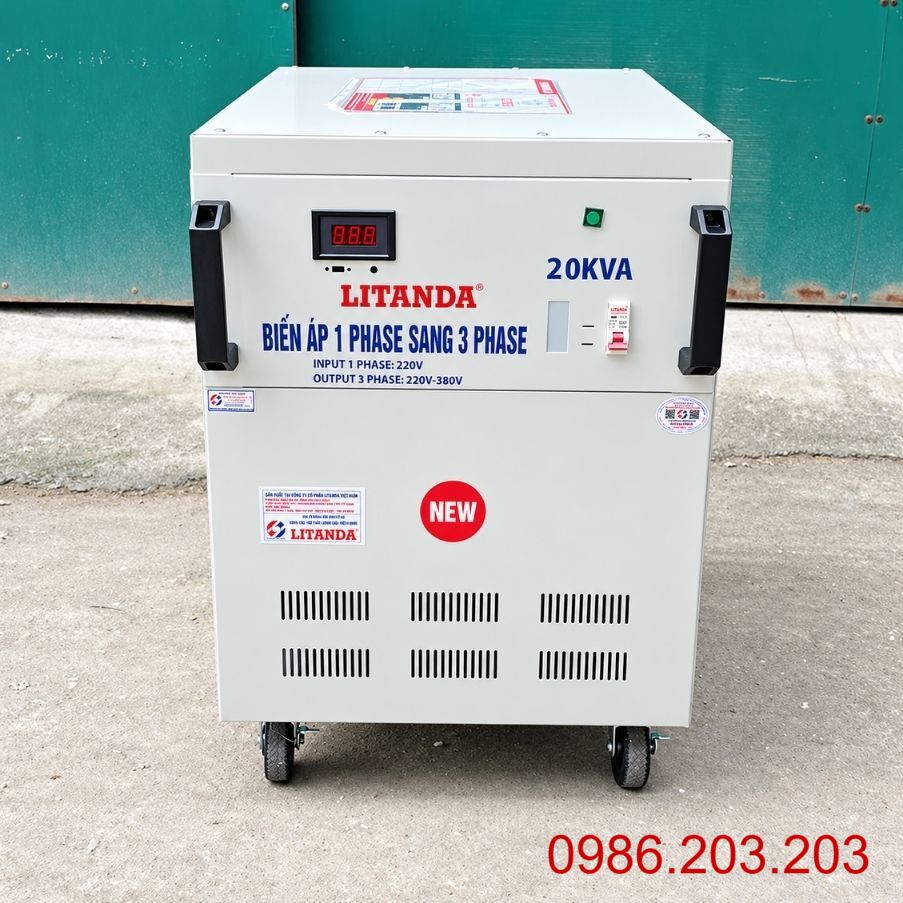

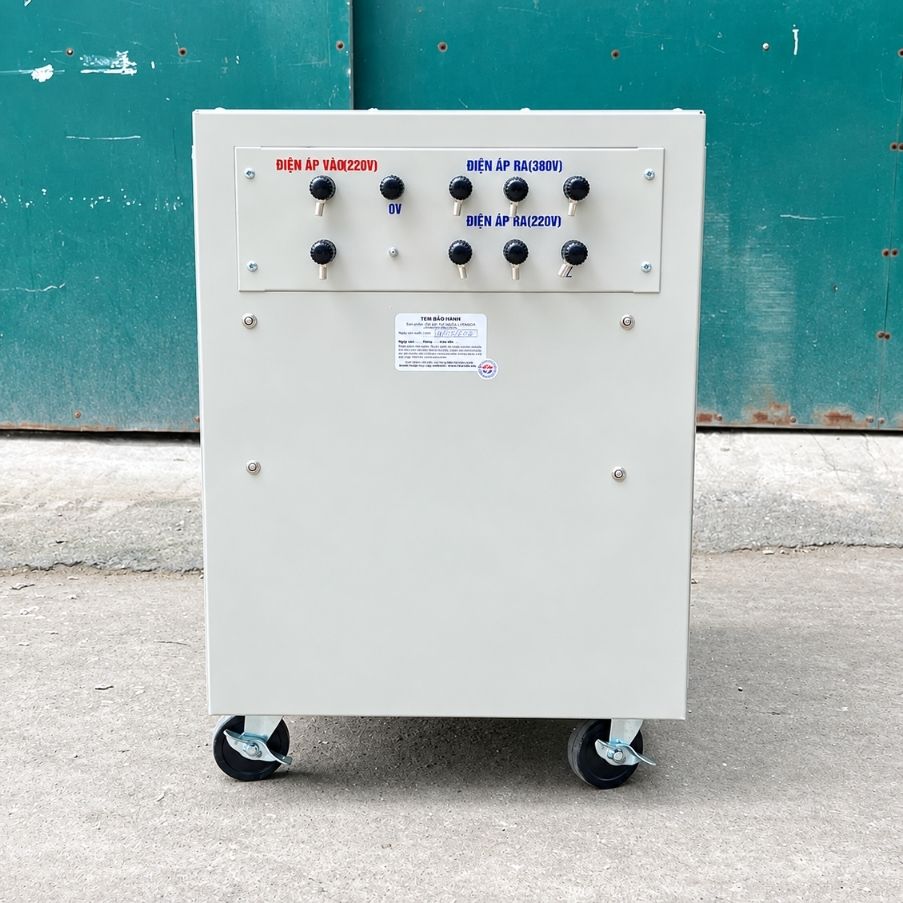

Biến Áp 20KVA 1 Pha Ra 3 Pha

Tên gọi biến áp 20KVA 1 pha ra 3 pha thường được sử dụng để mô tả một hệ thống nhận nguồn điện 1 pha và tạo ra nguồn 3 pha phục vụ máy móc công nghiệp.

Một cấu hình phổ biến có thể là:

220VAC 1 pha → Bộ chuyển đổi pha/inverter → 380VAC 3 pha

Hoặc trong một số thiết kế:

220VAC 1 pha → Bộ biến đổi điện tử → Biến áp nâng áp → 380VAC 3 pha

Hệ thống có một số đặc điểm chính:

• Công suất 20KVA: Phù hợp với nhóm tải công suất vừa, tuy nhiên công suất motor thực tế cần được tính thêm theo cosφ, hiệu suất và dòng khởi động.
• Nguồn vào 1 pha: Thường là 220VAC, thuận tiện tại khu vực chưa có điện lưới 3 pha.
• Nguồn ra 3 pha: Có thể thiết kế 220V 3 pha hoặc 380V 3 pha tùy thiết bị.
• Cuộn dây đồng: Nếu hệ thống sử dụng biến áp nâng áp, cuộn dây đồng giúp dẫn điện tốt và phù hợp với dòng tải lớn.
• Tạo nguồn 3 pha bằng bộ điện tử: Phần tạo 3 pha phải do inverter, bộ chuyển đổi pha hoặc thiết bị điện tử chuyên dụng đảm nhiệm.

Thông Số Kỹ Thuật Biến Áp 20KVA 1 Pha Ra 3 Pha

Thông số tham khảo cho một hệ thống 20KVA:

Thông số cuối cùng cần được lựa chọn theo tem thiết bị sử dụng, đặc biệt khi tải là motor hoặc máy có biến tần.

Nguyên Lý Hoạt Động Của Hệ Thống 20KVA 1 Pha Ra 3 Pha

Để tạo ra nguồn 3 pha thực sự từ nguồn 1 pha, hệ thống cần thực hiện nhiều bước xử lý điện.

Thông thường, nguồn 220VAC 1 pha sẽ được đưa vào bộ chỉnh lưu để tạo thành nguồn DC trung gian. Sau đó bộ nghịch lưu sử dụng các linh kiện công suất để tạo ra ba điện áp xoay chiều lệch pha nhau 120 độ.

Nếu thiết bị cần điện áp 380V 3 pha nhưng bộ nghịch lưu không trực tiếp tạo được mức điện áp này, hệ thống có thể sử dụng thêm biến áp nâng áp.

Quá trình có thể hiểu đơn giản:

220VAC 1 pha → Chỉnh lưu → DC → Nghịch lưu 3 pha → Biến áp nâng áp nếu cần → 380VAC 3 pha

Nhờ đó, đầu ra mới có thể cung cấp nguồn điện phù hợp cho motor và thiết bị 3 pha.

Ưu Điểm Của Biến Áp 20KVA 1 Pha Ra 3 Pha Dây Đồng

Hệ thống chuyển đổi 20KVA mang lại nhiều lợi ích khi nguồn điện tại vị trí lắp đặt bị giới hạn ở 1 pha.

• Tận dụng nguồn điện 220V sẵn có: Giải pháp phù hợp tại những vị trí chưa có điện lưới 3 pha nhưng vẫn cần vận hành máy móc sử dụng nguồn 3 pha.
• Tạo nguồn 3 pha cho thiết bị: Khi kết hợp với bộ chuyển đổi pha hoặc inverter phù hợp, hệ thống có thể cung cấp nguồn 3 pha phục vụ motor và máy móc công nghiệp.
• Có thể nâng điện áp lên 380V: Phần biến áp giúp điều chỉnh hoặc nâng điện áp theo yêu cầu, chẳng hạn từ nguồn 220V lên mức 380V phù hợp với thiết bị phía sau.
• Cuộn dây đồng dẫn điện tốt: Phần biến áp sử dụng dây đồng giúp giảm điện trở cuộn dây, phù hợp với hệ thống có dòng tải lớn và nhu cầu vận hành thường xuyên.
• Thiết kế linh hoạt theo yêu cầu: Có thể tùy chỉnh điện áp đầu vào, đầu ra, công suất, kiểu đấu nối, dạng vỏ và phương án điều khiển theo từng hệ thống thực tế.
• Tích hợp nhiều chức năng bảo vệ: Có thể trang bị CB, bảo vệ quá dòng, quá nhiệt, ngắn mạch hoặc các chức năng bảo vệ điện tử tùy cấu hình sản phẩm.
• Phù hợp nhiều loại tải: Có thể ứng dụng cho motor, máy bơm, quạt công nghiệp, máy cơ khí và các thiết bị 3 pha sau khi được tính toán đúng công suất và dòng khởi động.

Cấu Tạo Của Hệ Thống 20KVA 1 Pha Ra 3 Pha

Hệ thống 20KVA 1 pha ra 3 pha có cấu tạo phức tạp hơn một biến áp thông thường vì ngoài phần biến đổi điện áp còn cần bộ phận tạo nguồn 3 pha thực sự.

• Bộ chỉnh lưu: Chuyển nguồn điện xoay chiều 1 pha thành nguồn DC trung gian để phục vụ quá trình nghịch lưu.
• Tụ DC: Giúp duy trì và ổn định điện áp trên đường DC bus trước khi chuyển đổi sang nguồn 3 pha.
• Bộ nghịch lưu: Sử dụng linh kiện bán dẫn công suất để tạo ra nguồn điện xoay chiều 3 pha có góc lệch pha phù hợp.
• Biến áp dây đồng: Có nhiệm vụ nâng hoặc điều chỉnh điện áp đến mức yêu cầu, chẳng hạn 380V, tùy cấu hình thiết kế.
• Lõi thép kỹ thuật điện: Là bộ phận dẫn từ thông trong biến áp, hỗ trợ quá trình truyền và biến đổi điện áp.
• IGBT hoặc linh kiện công suất: Thực hiện quá trình đóng cắt tốc độ cao để tạo dạng điện áp 3 pha ở đầu ra.
• Hệ thống làm mát: Quạt và khe thông gió giúp tản nhiệt cho linh kiện công suất, biến áp và các bộ phận bên trong khi máy làm việc.
• Thiết bị bảo vệ: CB, mạch bảo vệ quá dòng, quá nhiệt hoặc ngắn mạch giúp tăng độ an toàn khi vận hành.
• Bảng điều khiển: Có thể hiển thị điện áp, dòng điện, tần số và trạng thái hoạt động tùy theo cấu hình của từng sản phẩm.

Video Sản Phẩm:

Ứng Dụng Của Biến Áp 20KVA 1 Pha Ra 3 Pha

Hệ thống chuyển đổi 20KVA phù hợp tại những khu vực chưa có nguồn điện 3 pha nhưng cần sử dụng máy móc hoặc motor 3 pha có công suất tương thích.

• Xưởng cơ khí: Cấp nguồn cho máy tiện, máy khoan, máy cắt, máy phay hoặc các thiết bị cơ khí sử dụng motor 3 pha.
• Máy bơm nước: Phù hợp với các hệ thống bơm sử dụng motor 3 pha tại khu vực chỉ có nguồn điện 220V 1 pha.
• Quạt công nghiệp: Tạo nguồn 3 pha cho quạt hút, quạt thông gió, quạt làm mát và các hệ thống motor công nghiệp.
• Máy móc nhập khẩu: Có thể thiết kế nguồn đầu ra 220V 3 pha hoặc 380V 3 pha theo đúng điện áp định mức của thiết bị.
• Xưởng sản xuất quy mô nhỏ: Giúp vận hành các thiết bị 3 pha khi chưa thuận tiện đăng ký hoặc kéo nguồn điện lưới 3 pha đến vị trí sử dụng.
• Phòng kỹ thuật và thử nghiệm: Tạo nguồn 3 pha phục vụ chạy thử motor, kiểm tra máy móc hoặc các hệ thống điện chuyên dụng.

Lưu Ý Khi Lắp Đặt Hệ Thống 20KVA 1 Pha Ra 3 Pha

Hệ thống 20KVA sử dụng nguồn đầu vào 220V 1 pha có dòng điện khá lớn, vì vậy việc thiết kế nguồn cấp và đấu nối cần được thực hiện cẩn thận.

• Kiểm tra khả năng cấp điện của nguồn 1 pha: Ở mức 20KVA, dòng lý thuyết phía 220V khoảng 90,9A, vì vậy nguồn điện hiện có phải đủ khả năng đáp ứng.
• Tính toán dây dẫn phù hợp: Tiết diện cáp cần dựa trên dòng điện, chiều dài đường dây, cách lắp đặt và điều kiện nhiệt độ thực tế.
• Lựa chọn CB đúng thông số: CB phải phù hợp với dòng vận hành, đặc tính tải và khả năng chịu dòng khởi động của hệ thống.
• Kiểm tra thứ tự pha đầu ra: Với motor 3 pha, cần xác nhận chiều quay sau khi đấu nối để tránh thiết bị hoạt động sai chiều.
• Không vận hành quá tải: Sử dụng vượt công suất thiết kế có thể làm biến áp và linh kiện công suất tăng nhiệt nhanh, ảnh hưởng đến độ bền.
• Đảm bảo hệ thống thông gió: Quạt làm mát và cửa hút, thoát gió cần luôn thông thoáng khi máy hoạt động.
• Thực hiện tiếp địa an toàn: Vỏ tủ và các phần kim loại cần được nối đất theo đúng yêu cầu kỹ thuật của hệ thống điện.
• Kiểm tra điện áp trước khi cấp tải: Nên đo đủ điện áp giữa các pha và xác nhận đúng mức điện áp yêu cầu trước khi kết nối máy móc.
