Biến Áp 800VA Vào 380V 415V Ra 40V 50V 50/60Hz

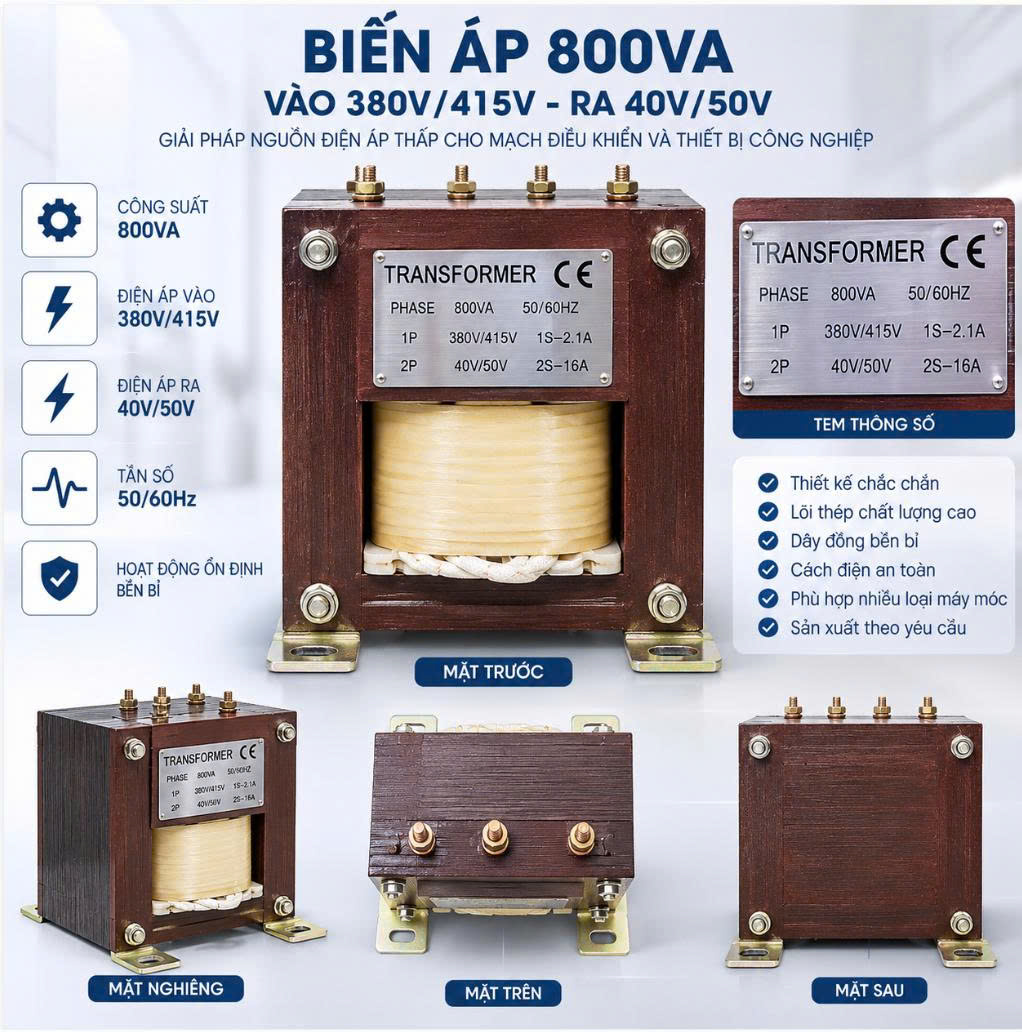

Biến áp 800VA vào 380V/415V ra 40V/50V là dòng biến áp công suất nhỏ dùng trong máy móc và tủ điện công nghiệp, đặc biệt phù hợp với các hệ thống cần lấy nguồn điện áp thấp từ lưới 380V hoặc 415V. Theo tem thông số trên sản phẩm, máy có công suất 800VA, làm việc ở 50/60Hz, phía sơ cấp có mức 380V/415V và phía thứ cấp có mức 40V/50V. Đây là cấu hình thường gặp trong các mạch điều khiển, máy công cụ và thiết bị kỹ thuật cần nguồn điện áp thấp nhưng dòng tải tương đối lớn.

Thông Số Kỹ Thuật Biến Áp 800VA 380V/415V Ra 40V/50V

Dựa trên tem thông số còn thể hiện trên biến áp, có thể xác định các thông số chính như sau:

• Loại thiết bị: Biến áp.
• Công suất: 800VA.
• Nguồn sơ cấp: 380V / 415V AC.
• Nguồn thứ cấp: 40V / 50V AC.
• Tần số: 50/60Hz.
• Dòng sơ cấp tham khảo: khoảng 2,1A tại 380V.
• Dòng thứ cấp: khoảng 16A tại 50V.
• Kiểu sử dụng: biến áp nguồn cho máy móc hoặc mạch điện công nghiệp.

Nguyên lý sử dụng có thể hình dung:

Nguồn 380V hoặc 415V → Biến áp 800VA → 40V hoặc 50V → tải

Các mức điện áp 380V/415V và 40V/50V thường được bố trí dưới dạng các đầu dây hoặc đầu cọc khác nhau. Khi đấu nối cần xác định đúng sơ đồ cuộn dây thực tế của biến áp, không đấu đồng thời tùy ý các đầu điện áp.

Vì Sao Biến Áp 1 Pha Có Thể Sử Dụng Nguồn 380V Hoặc 415V?

Nhiều người nhìn thấy nguồn 380V sẽ mặc định đây phải là biến áp 3 pha. Thực tế, một biến áp 1 pha hoàn toàn có thể sử dụng điện áp 380V hoặc 415V nếu cuộn sơ cấp được thiết kế cho mức điện áp đó.

Trong hệ thống điện 3 pha, có thể lấy điện áp dây giữa hai pha để cấp cho biến áp 1 pha.

Ví dụ:

Pha L1 + Pha L2 → khoảng 380V → biến áp 1 pha

Do đó, thiết bị có thể được lắp trong tủ điện của máy công nghiệp đang sử dụng nguồn 3 pha nhưng bản thân biến áp vẫn là loại 1 pha.

Mục đích của biến áp là lấy một nhánh điện áp cao từ hệ thống động lực và tạo ra nguồn thấp hơn cho:

• Mạch điều khiển.
• Cuộn hút.
• Thiết bị phụ trợ.
• Mạch tín hiệu.
• Hệ thống điện bên trong máy.

Nếu nguồn thực tế của nhà máy là 415V thì cần đấu đúng đầu 415V nếu biến áp có tap tương ứng. Tương tự, nguồn 380V phải đấu đúng đầu 380V.

Công Suất 800VA Và Dòng Điện Của Biến Áp Là Bao Nhiêu?

Công suất danh định của máy là 800VA.

Dòng điện lý thuyết của biến áp 1 pha được tính theo:

I = S / U

Khi đầu vào là 380V

800 / 380 ≈ 2,1A

Dòng sơ cấp vào khoảng 2,1A, phù hợp với thông tin thể hiện trên tem máy.

Khi đầu vào là 415V

800 / 415 ≈ 1,93A

Dòng sơ cấp lý thuyết khoảng 1,9A.

Khi đầu ra là 50V

800 / 50 = 16A

Như vậy tại mức 50V, dòng thứ cấp danh định lý thuyết khoảng 16A, cũng trùng với thông số còn nhìn thấy trên tem.

Nếu khai thác đủ 800VA ở mức 40V

Về mặt tính toán:

800 / 40 = 20A

Tuy nhiên khả năng dòng thực tế ở đầu 40V phải căn cứ vào sơ đồ cuộn dây và thông số thiết kế chính xác của máy, không nên tự mặc định đầu 40V luôn được phép tải 20A nếu chưa kiểm tra cấu tạo.

Đặc biệt với biến áp cũ cần thay thế, nên lấy thông số tem và đo lại dây quấn trước khi sản xuất máy mới.

Đầu Ra 40V Và 50V Được Sử Dụng Như Thế Nào?

Việc tích hợp các mức điện áp 40V và 50V giúp biến áp đáp ứng những mạch điện đặc thù trong máy công nghiệp.

Tùy cấu tạo, người dùng có thể lựa chọn đầu ra tương ứng với yêu cầu của thiết bị phía sau.

Nguồn 40V hoặc 50V có thể được sử dụng cho:

• Cuộn hút điện từ.
• Mạch điều khiển.
• Relay công suất phù hợp.
• Contactor có điện áp cuộn hút tương ứng.
• Đèn máy.
• Thiết bị điện trong máy công cụ.
• Cơ cấu điện từ.
• Một số bộ điều khiển công nghiệp.
• Mạch phụ trợ của dây chuyền.
• Thiết bị được thiết kế riêng cho điện áp thấp.

Điều quan trọng là phải kiểm tra tem của tải.

Nếu tải ghi:

INPUT 50V AC

thì nên sử dụng đầu ra 50V.

Nếu thiết bị yêu cầu:

40V AC

thì đấu đúng đầu 40V.

Không nên dùng 50V cho thiết bị chỉ được thiết kế ở 40V nếu nhà sản xuất thiết bị không cho phép.

Biến Áp 800VA 380V/415V Ra 40V/50V Thường Dùng Trong Máy Gì?

Đây không phải nhóm biến áp đổi nguồn dân dụng phổ thông. Cấu hình điện áp của máy hướng nhiều hơn đến thiết bị công nghiệp và mạch điện chuyên dụng.

Một số vị trí có thể gặp loại biến áp này gồm:

• Máy công cụ.
• Máy tiện.
• Máy phay.
• Máy gia công cơ khí.
• Máy sản xuất tự động.
• Máy nhập khẩu.
• Tủ điện điều khiển.
• Dây chuyền sản xuất.
• Thiết bị cơ điện.
• Máy có cơ cấu điện từ.
• Hệ thống điều khiển sử dụng điện áp thấp.

Ví dụ một máy sản xuất sử dụng nguồn động lực 3 pha 380V nhưng phần điều khiển bên trong yêu cầu 50V.

Sơ đồ lúc này có thể là:

Nguồn 3 pha → lấy 2 pha 380V → biến áp 800VA → 50V → mạch điều khiển

Nhờ đó hệ thống không cần một nguồn 50V riêng từ bên ngoài.

Cách Chọn Biến Áp Mới Khi Thay Thế Máy 800VA Cũ

Với biến áp cũ như hình ảnh, phần lõi thép và bề mặt đã có dấu hiệu oxy hóa khá nhiều. Khi cần sản xuất máy thay thế, không nên chỉ nhìn kích thước rồi quấn một biến áp tương tự.

Cần thu thập đầy đủ các thông số:

• Công suất 800VA.
• Điện áp sơ cấp 380V/415V.
• Điện áp thứ cấp 40V/50V.
• Tần số 50/60Hz.
• Dòng tải thực tế.
• Số đầu dây.
• Sơ đồ đấu dây.
• Kích thước tổng thể.
• Khoảng cách chân bắt.
• Vị trí lắp đặt.
• Thời gian máy hoạt động liên tục.

Đặc biệt cần xác định máy đang thực sự sử dụng:

380V hay 415V

và đầu ra đang dùng:

40V hay 50V.

Nếu cần sản xuất biến áp thay thế đúng cho máy cũ, tốt nhất nên cung cấp thêm:

• Ảnh toàn bộ biến áp.
• Ảnh các đầu dây.
• Ảnh sơ đồ điện của máy nếu có.
• Kích thước lõi.
• Điện áp đo thực tế.
• Dòng tải của thiết bị phía sau.

Những dữ liệu này giúp tránh tình trạng sản xuất đúng công suất nhưng sai số đầu dây hoặc sai vị trí lắp.

Lưu Ý Khi Đấu Biến Áp 380V/415V Ra 40V/50V

Phía đầu vào sử dụng điện áp lên tới 380V hoặc 415V, vì vậy việc đấu nối phải được thực hiện đúng kỹ thuật.

Trước khi cấp điện cần phân biệt rõ:

Sơ cấp: 380V/415V

và

Thứ cấp: 40V/50V

Tuyệt đối không cấp 380V vào cuộn dây 40V hoặc 50V vì có thể làm cháy biến áp gần như ngay lập tức.

Khi lắp đặt cần chú ý:

• Ngắt nguồn trước khi đấu dây.
• Xác định đúng từng đầu cuộn dây.
• Kiểm tra điện trở cuộn dây nếu biến áp không còn sơ đồ rõ ràng.
• Chọn cầu chì hoặc CB phù hợp.
• Đấu dây chắc chắn.
• Không để đầu dây điện hở.
• Bảo đảm tiếp địa cho phần vỏ kim loại nếu thiết kế yêu cầu.
• Bố trí máy tại vị trí thông thoáng.
• Không để nước hoặc dầu tiếp xúc trực tiếp với cuộn dây.
• Kiểm tra nhiệt độ trong thời gian đầu vận hành.

Sau khi đấu máy nên đo điện áp không tải trước:

Kiểm tra đầu vào → cấp nguồn → đo đầu ra 40V/50V → xác nhận đúng → mới kết nối tải.

Khi Nào Nên Thay Mới Biến Áp 800VA Cũ?

Biến áp công nghiệp có thể hoạt động trong thời gian dài, nhưng môi trường nóng, ẩm, bụi hoặc hóa chất có thể khiến lõi thép, đầu dây và vật liệu cách điện xuống cấp.

Nên kiểm tra hoặc cân nhắc thay mới khi xuất hiện:

• Lõi thép rỉ sét nặng.
• Đầu dây bị oxy hóa.
• Lớp cách điện giòn hoặc bong.
• Biến áp nóng hơn bình thường.
• Có mùi khét.
• Điện áp đầu ra giảm bất thường.
• Máy kêu lớn.
• CB thường xuyên nhảy.
• Cuộn dây có dấu hiệu chạm hoặc rò.
• Máy đã sử dụng quá lâu và không còn xác định được tình trạng cách điện.

Với mẫu biến áp 800VA trong hình, nếu mục đích là làm mới để thay thế đúng máy cũ, phương án phù hợp là giữ nguyên các thông số điện quan trọng:

800VA – 380V/415V – 40V/50V – 50/60Hz

sau đó thiết kế lại kích thước, vị trí chân lắp và đầu dây theo đúng không gian của máy hiện tại.

Như vậy biến áp mới có thể thay trực tiếp cho thiết bị cũ mà hạn chế phải cải tạo lại hệ thống điện hoặc cơ khí của máy.
