Biến Áp Cách Ly 1 Pha 220V Ra 9V Và 24V 10A

Biến áp cách ly 1 pha 220V ra 9V và 24V 10A là dòng biến áp hạ áp được thiết kế để chuyển nguồn điện 220VAC xuống hai mức điện áp thấp 9VAC và 24VAC, phục vụ mạch điều khiển, thiết bị điện tử, máy móc, đèn, relay và nhiều hệ thống kỹ thuật khác. Sản phẩm có thể chế tạo theo dạng biến áp xuyến hoặc biến áp vuông EI, tùy không gian lắp đặt và yêu cầu của từng thiết bị.

Nhờ sử dụng kết cấu cách ly giữa cuộn sơ cấp và cuộn thứ cấp, nguồn điện đầu ra được tách biệt về điện với nguồn 220V phía đầu vào. Đây là lựa chọn phù hợp cho các hệ thống cần vừa hạ điện áp vừa tạo nguồn thứ cấp riêng cho thiết bị.

Biến Áp Cách Ly 220V Ra 9V Và 24V 10A Là Gì?

Đây là loại biến áp cách ly 1 pha có đầu vào sử dụng điện lưới 220VAC và được quấn các cuộn thứ cấp để cung cấp hai mức điện áp:

• Đầu vào: 220VAC
• Đầu ra thứ nhất: 9VAC
• Đầu ra thứ hai: 24VAC
• Dòng điện: 10A theo cấu hình thiết kế
• Số pha: 1 pha
• Kiểu biến áp: Cách ly
• Kiểu lõi: Xuyến hoặc vuông EI

Cuộn sơ cấp 220V và các cuộn thứ cấp được cách ly với nhau về điện. Năng lượng được truyền qua từ trường trong lõi thép nên đầu ra không nối điện trực tiếp với nguồn vào.

Sản phẩm đặc biệt phù hợp với những máy cần đồng thời nhiều mức điện áp thấp nhưng không muốn phải sử dụng hai biến áp riêng.

Thông Số Kỹ Thuật Biến Áp Cách Ly 1 Pha 220V Ra 9V Và 24V

Lưu ý: Nếu yêu cầu cả đầu ra 9V và 24V đều phải cung cấp dòng 10A đồng thời, cần tính công suất tổng của biến áp theo đúng tải thực tế trước khi chế tạo.

Biến Áp Xuyến Và Biến Áp Vuông Khác Nhau Như Thế Nào?

Sản phẩm có thể được chế tạo theo hai kiểu kết cấu chính là biến áp xuyến và biến áp vuông EI.

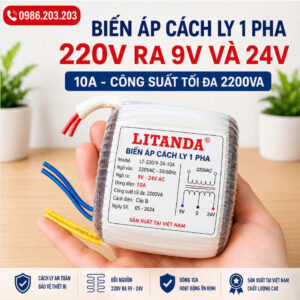

Dạng biến áp xuyến

Biến áp xuyến sử dụng lõi thép dạng vòng tròn, cuộn dây được quấn bao quanh lõi.

Một số đặc điểm:

• Thiết kế gọn.
• Chiều cao tương đối thấp.
• Phù hợp với thiết bị có không gian lắp đặt hạn chế.
• Có thể bắt vít trực tiếp vào đáy máy.
• Thường được sử dụng trong thiết bị điện tử, âm thanh, điều khiển và máy chuyên dụng.

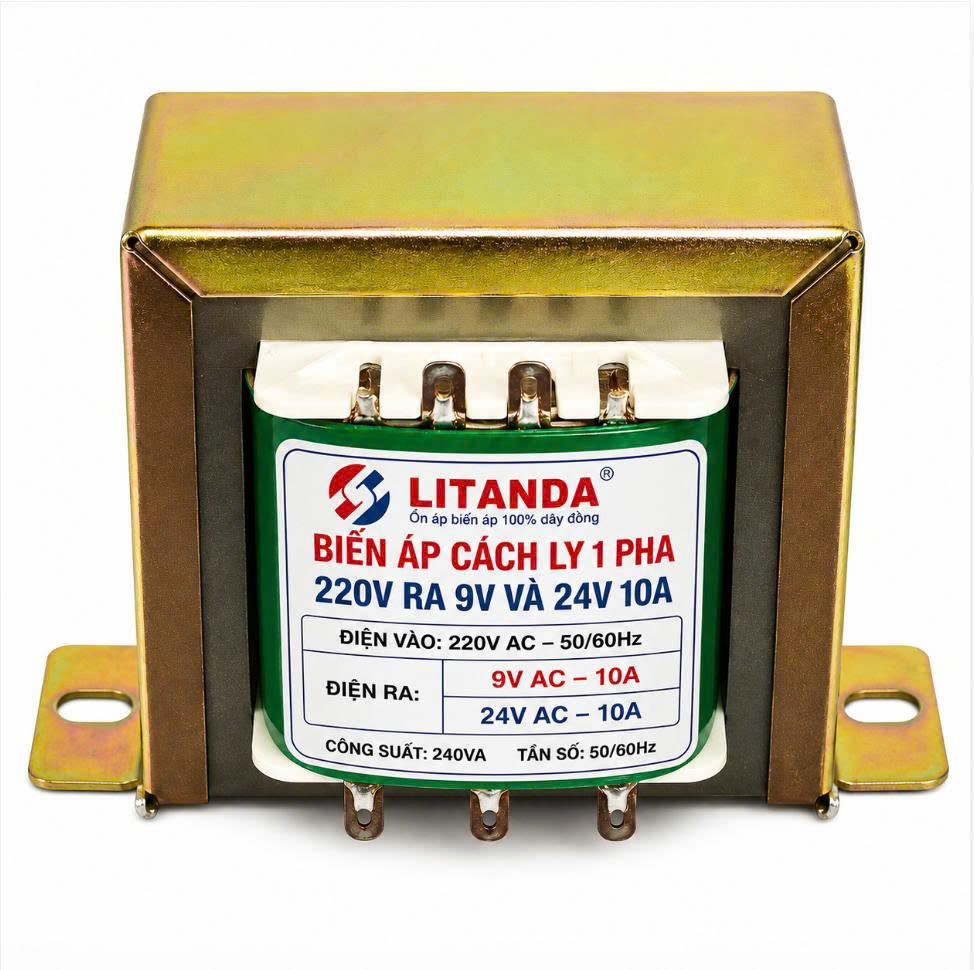

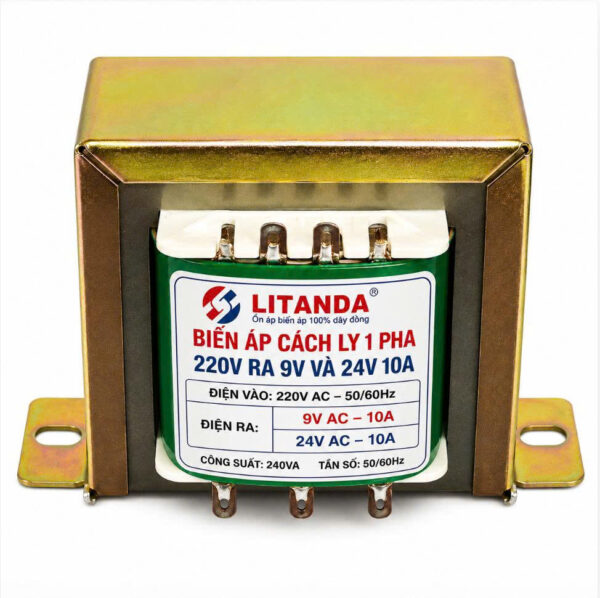

Dạng biến áp vuông EI

Biến áp vuông sử dụng lõi thép kỹ thuật điện dạng EI, có kết cấu truyền thống và dễ bố trí trong nhiều loại tủ điện.

Đặc điểm:

• Kết cấu chắc chắn.
• Dễ cố định bằng chân đế.
• Thuận tiện đấu nối.
• Phù hợp tủ điều khiển và máy công nghiệp.
• Có thể thiết kế nhiều đầu điện áp trên cùng một biến áp.

Việc lựa chọn dạng xuyến hay vuông không chỉ dựa vào hình thức mà còn phụ thuộc vào kích thước khoang máy, vị trí bắt vít, yêu cầu tản nhiệt và cách bố trí dây điện.

Biến Áp 220V Ra 9V Và 24V 10A Dùng Cho Thiết Bị Nào?

Hai mức điện áp 9V và 24V được sử dụng khá phổ biến trong hệ thống điện tử và điều khiển.

Đầu ra 9V có thể được sử dụng cho:

• Mạch điện tử.
• Bộ điều khiển.
• Thiết bị thử nghiệm.
• Mạch nguồn.
• Thiết bị điện áp thấp.

Đầu ra 24V thường phù hợp với:

• Relay 24V.
• Contactor có cuộn hút phù hợp.
• Van điện từ.
• Mạch điều khiển.
• Đèn tín hiệu.
• Thiết bị tự động hóa.
• Máy móc công nghiệp.
• Hệ thống điều khiển điện áp thấp.

Một biến áp có đồng thời đầu ra 9V và 24V giúp hệ thống gọn hơn, đặc biệt với các máy sử dụng nhiều mạch có điện áp làm việc khác nhau.

Lưu Ý Khi Đặt Biến Áp Cách Ly 220V Ra 9V Và 24V

Để sản xuất đúng biến áp, người dùng cần cung cấp rõ thông số tải thay vì chỉ báo điện áp đầu vào và đầu ra.

Những thông tin quan trọng gồm:

• Điện áp đầu vào: 220V.
• Đầu ra cần 9V và 24V.
• Dòng 10A áp dụng cho đầu 9V, đầu 24V hay cả hai đầu.
• Hai đầu ra có hoạt động đồng thời hay không.
• Tải sử dụng là loại gì.
• Thời gian vận hành liên tục.
• Kích thước tối đa có thể lắp vào máy.
• Muốn dùng lõi xuyến hay lõi vuông EI.
• Yêu cầu kiểu dây ra, cầu đấu hoặc chân cắm.
• Yêu cầu thêm cầu chì, cảm biến nhiệt hoặc vỏ bảo vệ nếu có.

Đặc biệt, không nên xác định công suất biến áp chỉ bằng điện áp cao nhất. Nếu 9V/10A và 24V/10A cùng tải tối đa đồng thời, công suất phía thứ cấp về lý thuyết sẽ khoảng 330VA, chưa tính phần dự phòng và tổn hao. Vì vậy cần xác nhận cách sử dụng thực tế để lựa chọn biến áp phù hợp.

Biến áp cách ly 1 pha 220V ra 9V và 24V 10A dạng xuyến hoặc vuông là giải pháp linh hoạt cho những thiết bị cần nhiều nguồn điện áp thấp trên cùng một hệ thống, đồng thời yêu cầu cách ly nguồn đầu vào với phần tải.
