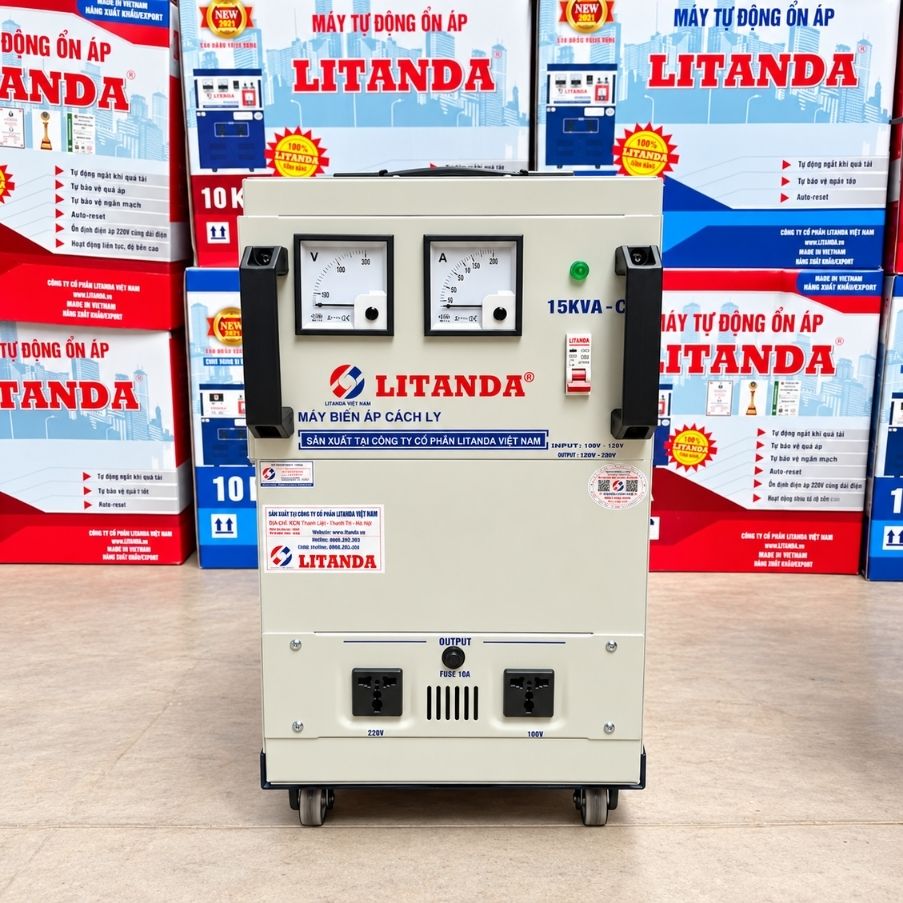

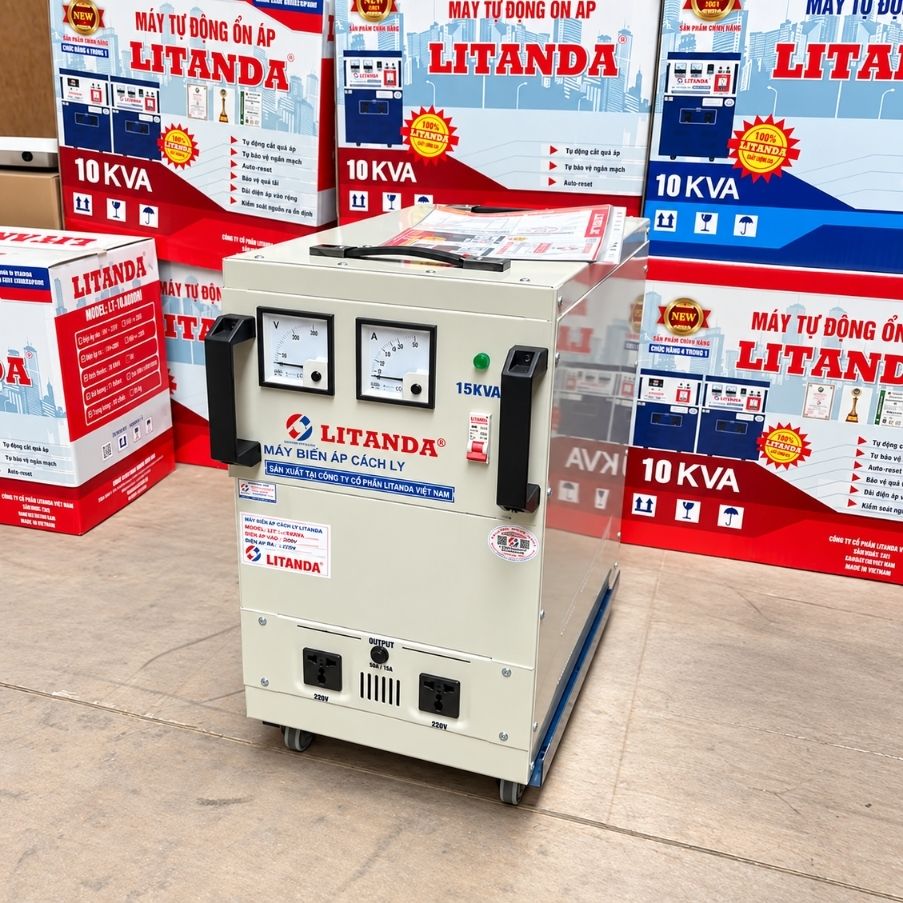

Biến Áp Cách Ly 15KVA 1 Pha Dây Đồng, Chống Giật Chống Nhiễu

Biến Áp Cách Ly 15KVA 1 Pha

Biến áp cách ly 15KVA 1 pha là loại biến áp có công suất danh định 15KVA, trong đó cuộn sơ cấp và cuộn thứ cấp được tách biệt về điện, năng lượng được truyền từ đầu vào sang đầu ra thông qua từ trường của lõi biến áp.

Đây là điểm khác biệt quan trọng so với biến áp tự ngẫu, bởi biến áp tự ngẫu có một phần dây quấn dùng chung giữa phía nguồn và phía tải.

Một số đặc điểm chính của biến áp cách ly 15KVA:

• Công suất 15KVA: Phù hợp với các hệ thống điện 1 pha có tải tương đối lớn, máy móc chuyên dụng hoặc nhiều thiết bị hoạt động đồng thời trong giới hạn công suất thiết kế.
• Cuộn sơ cấp và thứ cấp tách biệt: Không có đường dẫn điện trực tiếp thông qua cuộn dây chung giữa nguồn và tải, tạo khả năng cách ly galvanic.
• Sử dụng dây quấn đồng: Dây đồng có khả năng dẫn điện tốt, phù hợp với thiết bị cần mang dòng lớn và hoạt động thường xuyên.
• Có thể thiết kế điện áp theo yêu cầu: Cấu hình phổ biến có thể là 220V vào và 220V ra, ngoài ra có thể chế tạo các mức điện áp khác tùy ứng dụng thực tế.
• Phù hợp với hệ thống cần nguồn cách ly: Đặc biệt hữu ích cho thiết bị điện tử, máy đo, âm thanh, máy công nghiệp và các hệ thống cần hạn chế ảnh hưởng trực tiếp từ nguồn lưới.

Thông Số Kỹ Thuật Biến Áp Cách Ly 15KVA 1 Pha

Thông số tham khảo của sản phẩm:

Nếu cấu hình sử dụng 220V vào và 220V ra, dòng điện lý thuyết ở công suất 15KVA khoảng:

15.000 / 220 ≈ 68,2A

Như vậy, dòng danh định tham khảo của biến áp 15KVA tại 220V khoảng 68,2A.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 15KVA

Biến áp cách ly hoạt động dựa trên nguyên lý cảm ứng điện từ. Điện áp xoay chiều được cấp vào cuộn sơ cấp tạo ra từ trường biến thiên trong lõi thép. Từ trường này tiếp tục cảm ứng điện áp tại cuộn thứ cấp.

Điểm quan trọng là:

• Cuộn sơ cấp nhận điện từ nguồn: Đây là phía kết nối với lưới điện hoặc nguồn điện đầu vào của hệ thống.
• Cuộn thứ cấp cấp điện cho tải: Điện áp được cảm ứng sang cuộn thứ cấp và cấp cho máy móc hoặc thiết bị phía sau.
• Hai cuộn dây không nối điện trực tiếp: Điều này tạo ra sự cách ly galvanic giữa nguồn và phụ tải.
• Điện áp đầu vào và đầu ra có thể bằng nhau: Ví dụ 220V vào và 220V ra, khi đó mục đích chính không phải thay đổi điện áp mà là tạo nguồn cách ly.
• Điện áp cũng có thể được thay đổi: Tùy thiết kế, máy có thể vừa cách ly vừa hạ hoặc nâng điện áp.

Nhờ cấu tạo này, biến áp cách ly được sử dụng ở những vị trí mà một biến áp tự ngẫu thông thường không đáp ứng được yêu cầu kỹ thuật.

Ưu Điểm Của Biến Áp Cách Ly 15KVA Dây Đồng

Biến áp cách ly 15KVA là lựa chọn phù hợp cho nhiều hệ thống

• Cuộn sơ cấp và thứ cấp được cách ly về điện: Cấu tạo này giúp hạn chế việc truyền trực tiếp một số sự cố hoặc dòng không mong muốn từ phía nguồn sang thiết bị sử dụng.
• Công suất 15KVA phù hợp với nhiều hệ thống lớn: Máy có thể cấp nguồn cho thiết bị công nghiệp, hệ thống điện tử hoặc nhiều tải nhỏ nếu tổng công suất và dòng điện nằm trong giới hạn thiết kế.
• Sử dụng dây quấn đồng có khả năng dẫn điện tốt: Cuộn dây đồng phù hợp với những ứng dụng cần mang dòng tương đối lớn và vận hành trong thời gian dài.
• Có thể thiết kế điện áp theo nhu cầu thực tế: Ngoài cấu hình 220V vào và 220V ra, biến áp có thể được chế tạo với các mức đầu vào hoặc đầu ra khác tùy từng hệ thống.
• Hỗ trợ tăng mức độ an toàn điện: Sự cách ly giữa sơ cấp và thứ cấp có thể giảm một số nguy cơ liên quan đến đường dẫn trực tiếp từ nguồn, tuy nhiên vẫn phải sử dụng đầy đủ thiết bị bảo vệ điện.
• Có khả năng hỗ trợ hạn chế nhiễu: Khi biến áp được thiết kế phù hợp, đặc biệt có thêm màn chắn tĩnh điện và tiếp địa đúng kỹ thuật, một số dạng nhiễu có thể được giảm trước khi tới thiết bị phía sau.
• Phù hợp với nhiều môi trường sử dụng: Từ xưởng sản xuất, phòng kỹ thuật, phòng thí nghiệm đến hệ thống âm thanh và thiết bị điện tử chuyên dụng.

Video sản phẩm:

Biến Áp Cách Ly 15KVA Có Tải Được Bao Nhiêu?

Công suất danh định của máy là 15KVA, tương đương 15.000VA.

Nếu sử dụng cấu hình 220V 1 pha:

I = 15.000 / 220 ≈ 68,2A

Như vậy dòng lý thuyết tại công suất danh định khoảng 68,2A.

Khả năng tải thực tế còn phụ thuộc loại thiết bị:

• Với tải điện trở: Công suất W và VA có thể tương đối gần nhau khi hệ số công suất gần 1, nhưng vẫn cần kiểm tra đúng thông số tải.
• Với thiết bị điện tử: Cần xem dòng đầu vào, công suất và đặc tính của bộ nguồn, bởi một số thiết bị có dòng tăng lớn khi đóng điện.
• Với motor: Không nên mặc định motor dưới 15kW là có thể sử dụng, vì còn phải tính hiệu suất, hệ số công suất và dòng khởi động.
• Với máy nén hoặc bơm: Dòng lúc khởi động có thể lớn hơn đáng kể so với khi vận hành ổn định nên cần tính thêm dự phòng phù hợp.
• Với nhiều thiết bị dùng chung: Cần cộng tổng công suất của các tải hoạt động đồng thời chứ không chỉ tính riêng từng thiết bị.

Nếu tải thường xuyên tiến gần 15KVA hoặc có dòng khởi động lớn, nên tính toán lại trước khi lựa chọn.

Biến Áp Cách Ly 15KVA Phù Hợp Với Thiết Bị Nào?

Sản phẩm có thể được ứng dụng trong nhiều lĩnh vực nhờ khả năng cách ly nguồn và công suất tương đối lớn.

• Hệ thống âm thanh công suất lớn: Có thể tạo nguồn cách ly cho ampli, mixer, thiết bị xử lý tín hiệu hoặc hệ thống âm thanh chuyên nghiệp khi cấu hình điện phù hợp.
• Thiết bị điện tử công nghiệp: Phù hợp với các hệ thống điều khiển, nguồn điện tử hoặc thiết bị cần tách biệt tốt hơn với nguồn lưới.
• Máy CNC và máy móc chính xác: Có thể sử dụng khi điện áp, công suất và yêu cầu cách ly phù hợp với thiết kế của máy.
• Phòng thí nghiệm và thiết bị đo: Nguồn cách ly thường được sử dụng trong những hệ thống cần giảm ảnh hưởng trực tiếp từ nguồn điện bên ngoài.
• Thiết bị y tế hoặc hệ thống chuyên dụng: Có thể cần biến áp cách ly thiết kế theo tiêu chuẩn riêng. Không nên dùng biến áp công nghiệp thông thường thay thế cho biến áp y tế chuyên dụng nếu thiết bị yêu cầu tiêu chuẩn y tế.
• Tủ điện điều khiển: Có thể cấp một nguồn cách ly riêng cho các thiết bị điều khiển và điện tử nằm trong hệ thống.
• Máy móc nhập khẩu: Biến áp có thể vừa tạo cách ly vừa chuyển đổi điện áp nếu được thiết kế đúng theo yêu cầu của thiết bị.

Lưu Ý Khi Lắp Đặt Biến Áp Cách Ly 15KVA

Với dòng điện khoảng 68A ở cấu hình 220V và công suất 15KVA, việc lắp đặt cần được thực hiện đúng kỹ thuật.

• Chọn dây dẫn phù hợp với dòng tải thực tế: Không nên chọn tiết diện dây chỉ dựa vào công suất danh định mà cần xét chiều dài tuyến, cách đi dây và nhiệt độ môi trường.
• Sử dụng CB và thiết bị bảo vệ phù hợp: Việc lựa chọn phải căn cứ dòng tải, đặc tính khởi động và yêu cầu bảo vệ của hệ thống.
• Siết chắc đầu cốt: Tiếp xúc lỏng tại dòng lớn có thể gây phát nhiệt mạnh và ảnh hưởng đến độ ổn định của hệ thống.
• Bố trí máy ở nơi thông thoáng: Không đặt biến áp trong khu vực quá kín, sát nguồn nhiệt hoặc nơi có độ ẩm cao.
• Thực hiện tiếp địa đúng thiết kế: Đặc biệt nếu máy có vỏ kim loại hoặc màn chắn tĩnh điện.
• Không tự ý nối đầu thứ cấp với đất: Cách xử lý trung tính và tiếp địa phía thứ cấp phải căn cứ vào sơ đồ bảo vệ của hệ thống.
• Kiểm tra điện áp trước khi đấu tải: Sau khi cấp nguồn, nên đo điện áp đầu ra để xác nhận đúng thông số trước khi kết nối thiết bị chính.
• Theo dõi nhiệt độ khi vận hành: Nếu máy nóng bất thường, có mùi cách điện hoặc tiếng kêu thay đổi rõ rệt thì nên ngắt nguồn để kiểm tra.

Việc đấu nối biến áp 15KVA nên do kỹ thuật viên có chuyên môn về điện thực hiện.
