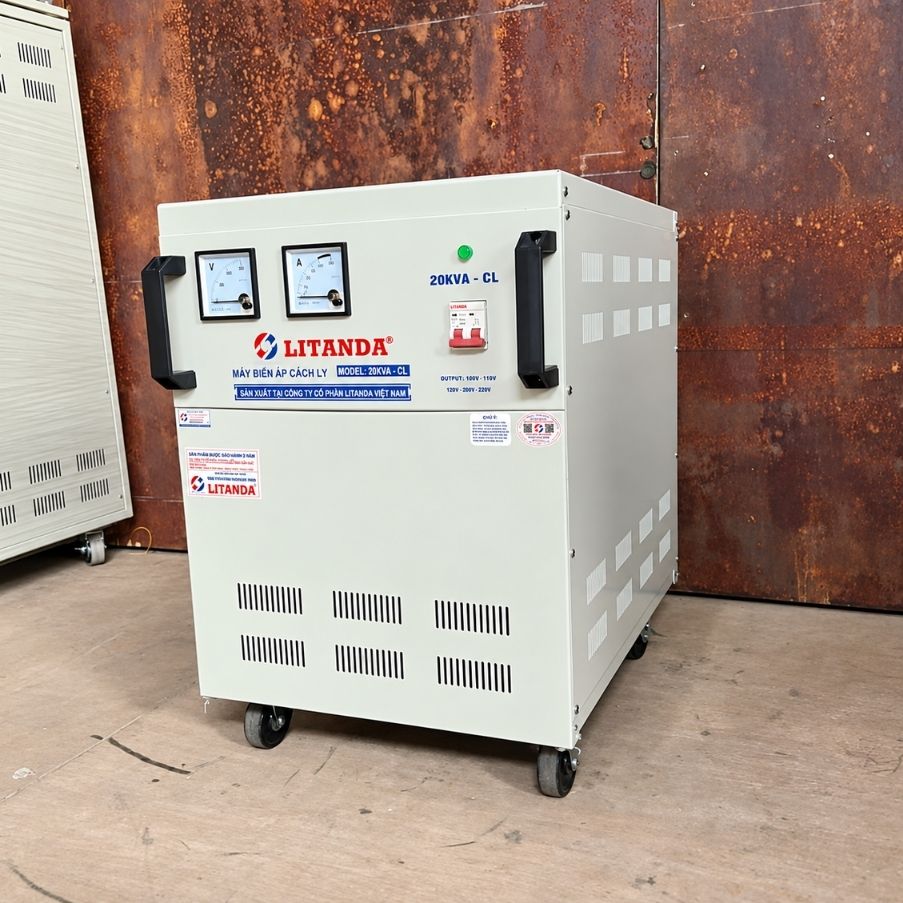

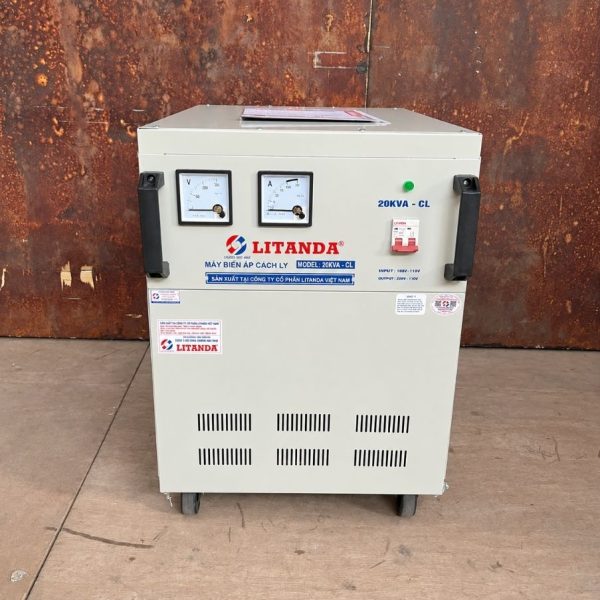

Biến Áp Cách Ly 20KVA 1 Pha Dây Đồng Chống Giật Chống Nhiễu

Biến Áp Cách Ly 20KVA 1 Pha

Biến áp cách ly là loại biến áp có cuộn dây sơ cấp và (các) cuộn dây thứ cấp chỉ ghép với nhau bằng từ. Cách ly hoàn toàn nguồn điện. Nên cách biệt và độc lập nhau về điện (các cuộn sơ cấp và cuộn thứ cấp rời nhau).

Trong biến áp cách ly, điện áp xoay chiều sơ cấp đi vào cuộn sơ cấp và sinh ra từ trường biến thiên. Theo định luật cảm ứng điện từ Faraday, sẽ xuất hiện một sức điện động cảm ứng ở các cuộn thứ cấp..

Tùy vào sự chênh lệch số vòng dây giữa cuộn sơ cấp và các cuộn thứ cấp. Mà có tương quan điện áp khác nhau, có thể tăng thế hay hạ thế (so với điện áp sơ cấp).

Kích thước: (DxRxC) 700x440x660mm  / Trọng Lượng 90KG

Ưu điểm của biến áp cách ly 20KVA dây đồng

Biến áp cách ly 20KVA phù hợp với nhiều hệ thống cần vừa cấp nguồn công suất tương đối lớn, vừa tăng mức độ cách ly điện.

Một số ưu điểm nổi bật:

• Cuộn dây đồng: Đồng có khả năng dẫn điện tốt, phù hợp với biến áp phải mang dòng tương đối lớn.
• Cách ly giữa nguồn và tải: Cuộn sơ cấp và thứ cấp tách biệt giúp hạn chế liên kết điện trực tiếp.
• Hỗ trợ giảm nhiễu: Đặc biệt hiệu quả hơn khi máy được thiết kế thêm màn chắn tĩnh điện và hệ thống tiếp địa đúng kỹ thuật.
• Công suất 20KVA: Có thể đáp ứng nhiều thiết bị công suất lớn hoặc một cụm tải nhỏ hơn.

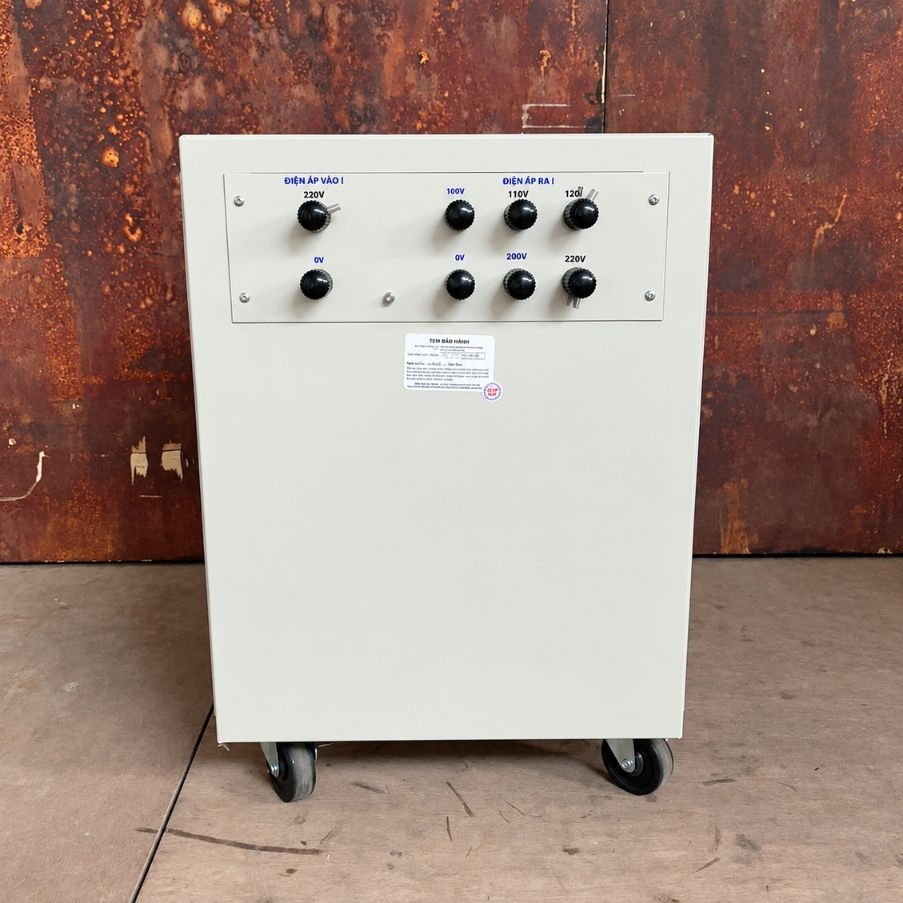

• Có thể thiết kế nhiều mức điện áp: Tùy nhu cầu, đầu vào và đầu ra có thể được chế tạo theo thông số của hệ thống.
• Phù hợp tải điện tử và máy móc: Có thể sử dụng trong tủ điều khiển, hệ thống kỹ thuật và nhiều thiết bị yêu cầu nguồn cách ly.

Khả năng vận hành thực tế vẫn phụ thuộc tải, môi trường, nhiệt độ và chất lượng thi công hệ thống điện.

Thông số kỹ thuật biến áp cách ly 1 pha 20KVA

Thông số cơ bản có thể tham khảo:

Nếu biến áp được thiết kế 220V vào và 220V ra, dòng danh định lý thuyết của biến áp 20KVA 1 pha khoảng:

I = 20.000 / 220 ≈ 90,9A

Đây chỉ là giá trị tham khảo. Dòng thực tế phụ thuộc điện áp thiết kế, mức tải, hiệu suất và điều kiện vận hành.

Biến áp cách ly 20KVA hỗ trợ chống giật như thế nào?

Một trong những lý do biến áp cách ly được sử dụng trong các hệ thống kỹ thuật là khả năng tách biệt về điện giữa nguồn lưới và tải.

Nhờ cuộn sơ cấp và thứ cấp riêng biệt:

• Giảm liên kết điện trực tiếp với nguồn lưới: Phụ tải phía thứ cấp không nối điện trực tiếp với phía sơ cấp qua cuộn dây chung.
• Hỗ trợ nâng cao an toàn trong một số ứng dụng: Đặc biệt khi hệ thống thứ cấp được thiết kế và sử dụng đúng nguyên tắc của nguồn cách ly.
• Hạn chế một số dòng rò truyền trực tiếp từ nguồn: Đây là lợi ích đáng chú ý đối với thiết bị kỹ thuật và điện tử.
• Phù hợp với khu vực yêu cầu an toàn điện cao hơn: Có thể ứng dụng trong phòng kỹ thuật, thiết bị kiểm tra hoặc máy móc chuyên dụng.

Tuy nhiên, cụm từ “chống giật” không có nghĩa là tuyệt đối không thể bị điện giật. Người dùng vẫn có thể gặp nguy hiểm nếu chạm đồng thời vào hai điểm có chênh lệch điện thế hoặc hệ thống đấu nối, tiếp địa không đúng kỹ thuật.

Khả năng chống nhiễu của biến áp cách ly 20KVA

Biến áp cách ly có thể hỗ trợ hạn chế một số loại nhiễu truyền từ nguồn điện sang thiết bị, đặc biệt khi được thiết kế thêm màn chắn tĩnh điện và hệ thống nối đất phù hợp.

Khả năng giảm nhiễu có thể đến từ:

• Sự tách biệt giữa cuộn sơ cấp và thứ cấp: Giúp hạn chế một phần nhiễu dẫn truyền trực tiếp từ nguồn.
• Màn chắn tĩnh điện: Nếu được trang bị, lớp chắn đặt giữa hai cuộn dây có thể hỗ trợ giảm nhiễu điện dung và nhiễu tần số cao truyền sang phía tải.
• Tiếp địa đúng kỹ thuật: Hệ thống tiếp địa phù hợp giúp màn chắn và vỏ máy phát huy đúng chức năng.
• Bố trí dây nguồn hợp lý: Tách dây tín hiệu khỏi dây động lực cũng góp phần hạn chế nhiễu trong toàn bộ hệ thống.
• Thiết kế biến áp phù hợp: Cấu trúc lõi, cuộn dây và cách điện đều ảnh hưởng đến khả năng chống nhiễu.

Không nên hiểu biến áp cách ly là bộ lọc loại bỏ mọi loại nhiễu. Với hệ thống đặc biệt nhạy cảm, có thể cần thêm lọc EMI, bộ chống sét hoặc giải pháp xử lý nguồn chuyên dụng.

Mời các bạn xem video về biến áp Litanda 20KVA :

Biến áp 1 pha cách ly 20KVA có thể tải được bao nhiêu?

Công suất danh định của máy là 20KVA, nhưng tải thực tế cần được xác định theo từng loại thiết bị.

Nếu lấy cosφ khoảng 0,8 để tham khảo:

20KVA × 0,8 ≈ 16kW

Con số này chỉ mang tính quy đổi tham khảo.

• Tải điện trở: Thường có đặc tính ổn định và ít dòng khởi động lớn.
• Tải điện tử: Cần quan tâm tới bộ nguồn và dòng tăng khi khởi động.
• Motor: Không nên chọn biến áp sát công suất motor do có dòng khởi động.
• Máy nén và bơm: Cũng cần tính thêm đặc tính khởi động.
• Nhiều thiết bị dùng chung: Phải cộng tổng tải của các thiết bị có khả năng chạy đồng thời.
• Tải vận hành liên tục: Nên để biến áp có khoảng công suất dự phòng thay vì thường xuyên chạy sát 20KVA.

Nếu tải đã tiến gần mức công suất danh định hoặc có dòng khởi động lớn, nên cân nhắc biến áp có công suất cao hơn.

Biến áp cách ly 20KVA dùng cho thiết bị nào?

Biến áp cách ly 20KVA 1 pha có phạm vi ứng dụng khá rộng, đặc biệt trong những hệ thống yêu cầu tách biệt nguồn điện.

Một số ứng dụng phổ biến:

• Thiết bị điện tử: Phù hợp với hệ thống cần hạn chế ảnh hưởng trực tiếp từ nguồn điện lưới.
• Tủ điều khiển: Có thể tạo nguồn cách ly cho một nhóm thiết bị điều khiển hoặc thiết bị chuyên dụng.
• Máy móc công nghiệp: Sử dụng khi máy yêu cầu nguồn điện cách ly với hệ thống cấp điện chính.
• Thiết bị phòng kỹ thuật: Phù hợp với các hệ thống kiểm tra, thử nghiệm hoặc sửa chữa điện.
• Hệ thống âm thanh và thiết bị nhạy nhiễu: Có thể hỗ trợ giảm một số loại nhiễu nguồn nếu cấu hình máy và tiếp địa phù hợp.
• Thiết bị nhập khẩu: Có thể đồng thời thiết kế cách ly và chuyển đổi điện áp theo yêu cầu.
• Máy chuyên dụng: Những thiết bị có yêu cầu riêng về an toàn điện hoặc chất lượng nguồn có thể cần biến áp cách ly.

Trước khi chọn, cần xác định rõ công suất, điện áp vào, điện áp ra và mức độ chống nhiễu mà hệ thống yêu cầu.
