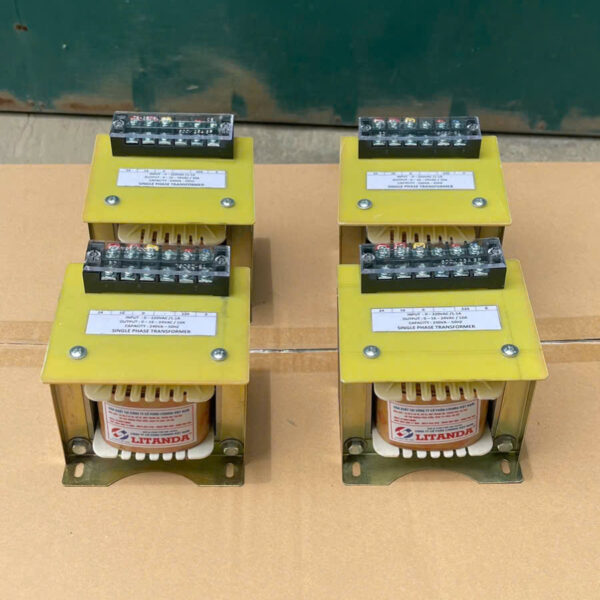

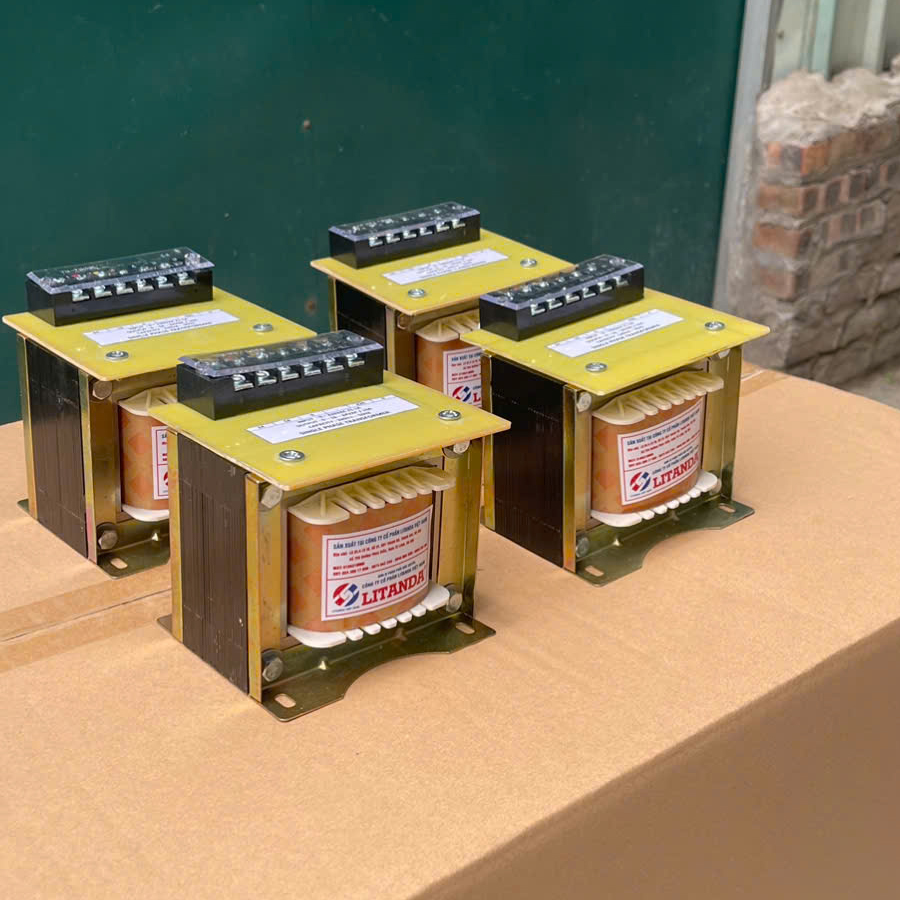

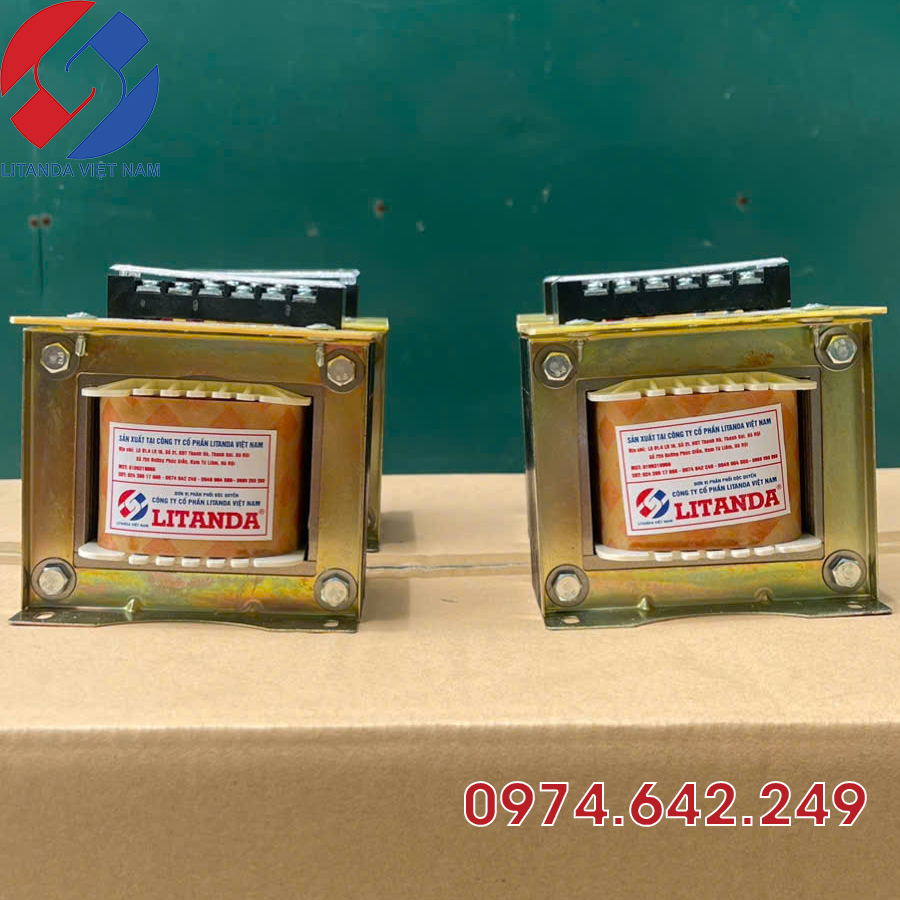

Biến Áp Cách Ly 220V Ra 24V Dây Đồng

Biến Áp Cách Ly 220V Ra 24V Là Gì?

Biến áp cách ly 220V ra 24V là loại biến áp có nhiệm vụ:

Hạ điện áp từ 220VAC xuống 24VAC

Cách ly hoàn toàn giữa cuộn sơ cấp (220V) và cuộn thứ cấp (24V) (không nối điện trực tiếp), giúp:

• giảm nguy cơ giật điện
• hạn chế nhiễu, chống xung lan truyền
• tăng độ an toàn cho mạch điều khiển

Dây đồng (cuộn dây đồng) là điểm quan trọng vì khả năng dẫn điện tốt, ít tổn hao, chịu tải ổn định và tuổi thọ cao hơn so với cuộn nhôm.

Lưu ý: Biến áp 220V ra 24V thường cho ra 24VAC. Nếu bạn cần 24VDC, sẽ cần thêm mạch chỉnh lưu + tụ lọc/nguồn DC sau biến áp.

Ưu Điểm Biến Áp 220V Ra 24V

• An toàn hơn khi sử dụng: Điện áp 24V giúp giảm rủi ro giật điện; cấu tạo cách ly hạn chế rò điện từ phía 220V sang tải.

• Giảm nhiễu, nguồn “sạch” hơn: Cách ly giúp hạn chế nhiễu từ lưới điện, giảm tình trạng chập chờn, treo thiết bị, lỗi tín hiệu điều khiển.

• Hoạt động ổn định, ít sụt áp: Cuộn dây đồng dẫn điện tốt, chịu tải ổn, giúp điện áp đầu ra ổn định hơn khi tải thay đổi.

• Bền bỉ, tản nhiệt tốt: Dây đồng thường có độ bền nhiệt cao, ít nóng nếu chọn đúng công suất, tăng tuổi thọ thiết bị.

• Bảo vệ thiết bị tốt hơn: Hạn chế ảnh hưởng khi điện lưới dao động, giảm nguy cơ hư hỏng do xung nhiễu và rò điện.

• Dễ chọn công suất theo nhu cầu: Nhiều mức VA/A từ nhỏ đến lớn, phù hợp từ vài thiết bị đến cấp nguồn cho cả tủ điều khiển.

• Linh hoạt lắp đặt: Có thể dùng dạng trần lắp trong tủ điện hoặc loại có vỏ tùy môi trường và yêu cầu an toàn.

Thông Số Kỹ Thuật Của Biến Áp Trần 1 Pha

Gợi ý chọn công suất nhanh:

• Tổng công suất tải (W/VA) × 1.2 ~ 1.5 để dự phòng.

• Tải có cuộn hút (contactor/solenoid) nên dư công suất để tránh sụt áp lúc khởi động.

Tại Sao Cần Sử Dụng Biến Áp Nguồn 220V Ra 24V?

Trong thực tế, rất nhiều hệ thống không dùng trực tiếp 220V cho mạch điều khiển vì lý do an toàn và ổn định. Biến áp 220V → 24V giúp:

• Chuẩn hóa nguồn điều khiển 24V (rất phổ biến trong tự động hóa)

• Giảm nguy cơ tai nạn điện khi thao tác trong tủ

• Giảm sụt áp & nhiễu cho thiết bị nhạy (PLC, module IO, cảm biến)

• Bảo vệ hệ thống tốt hơn khi lưới chập chờn

• Dễ mở rộng: có thể cấp 24V cho nhiều nhánh/tải cùng lúc (nếu tính công suất đúng)

Biến Áp Trần Nguồn 220V Ra 24V Dùng Cho Những Thiết Bị Nào?

Biến áp cách ly 220V ra 24V dùng rất rộng, tiêu biểu:

Trong tủ điện – công nghiệp

• PLC, HMI (kết hợp chỉnh lưu nếu cần 24VDC)

• Rơ le trung gian (relay) 24V

• Contactor cuộn hút 24V (tùy loại AC/DC)

• Van điện từ 24V

• Cảm biến, bộ điều khiển, module IO

Trong dân dụng – công trình

• Chuông cửa 24V

• Đèn LED 24V (loại dùng AC hoặc qua driver/chỉnh lưu)

• Hệ thống camera/điều khiển cửa cổng (tùy cấu hình)

• Thiết bị báo cháy – báo động (tùy yêu cầu nguồn)

Nếu thiết bị ghi “24VDC”, bạn cần thêm chỉnh lưu hoặc chọn đúng loại nguồn DC phù hợp.

Video Sản Phẩm:

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật An Toàn

Để lắp biến áp 220V → 24V an toàn, bền, ít lỗi, bạn làm theo các nguyên tắc sau:

1) Ngắt nguồn – kiểm tra trước khi đấu

• Luôn cắt CB/aptomat tổng trước khi thao tác.

• Dùng bút thử điện/đồng hồ đo để chắc chắn không còn điện.

2) Chọn dây & CB đúng tải

• Dây 220V vào và 24V ra phải đúng tiết diện theo dòng tải.

• Nên có CB/ cầu chì bảo vệ cho cả ngõ vào và ngõ ra (đặc biệt là tải lớn).

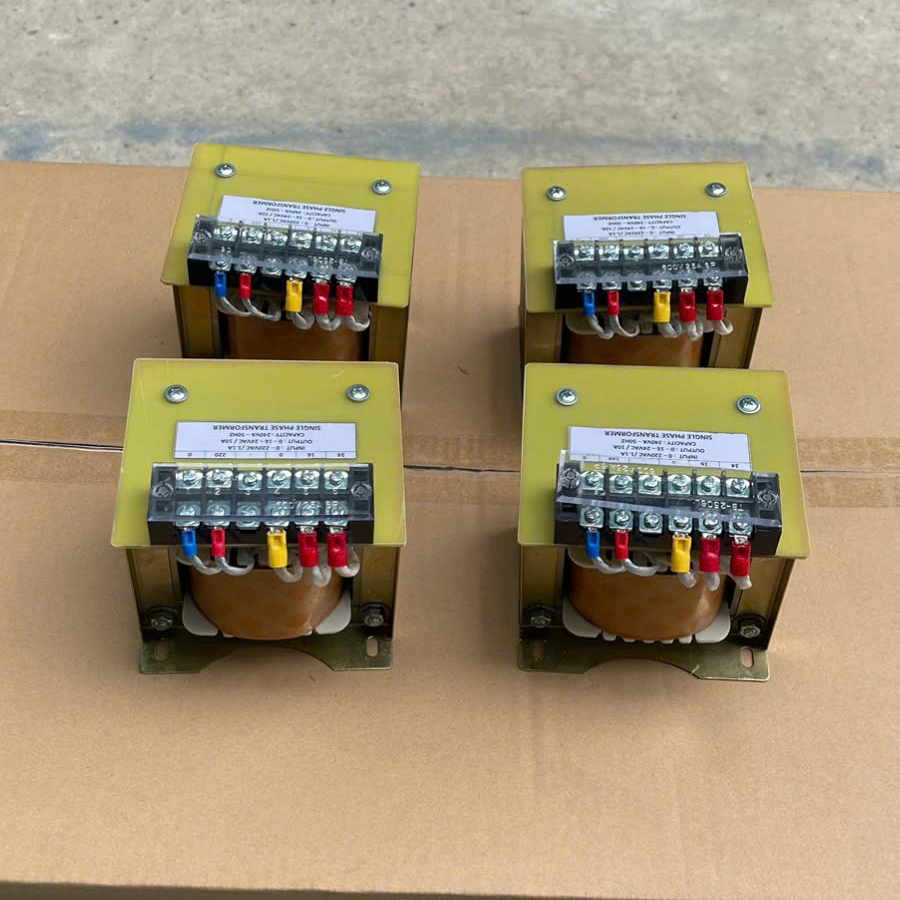

3) Đấu đúng cực và đúng sơ đồ

• Primary (220V): đấu vào L-N (hoặc 2 dây 220V theo hướng dẫn)

• Secondary (24V): đấu ra tải 24V

• Nếu có cọc tiếp địa (PE) hoặc vỏ kim loại: nối đất đúng chuẩn để tăng an toàn.

4) Lắp thông thoáng – tránh quá nhiệt

• Biến áp công suất lớn cần khoảng thoáng tản nhiệt.

• Không đặt sát vật dễ cháy, không đặt nơi bí khí.

5) Test không tải → test có tải

• Đo điện áp đầu ra khi chưa gắn tải (xấp xỉ 24V)

• Gắn tải và đo lại, đảm bảo không sụt áp quá mức và không nóng bất thường.
