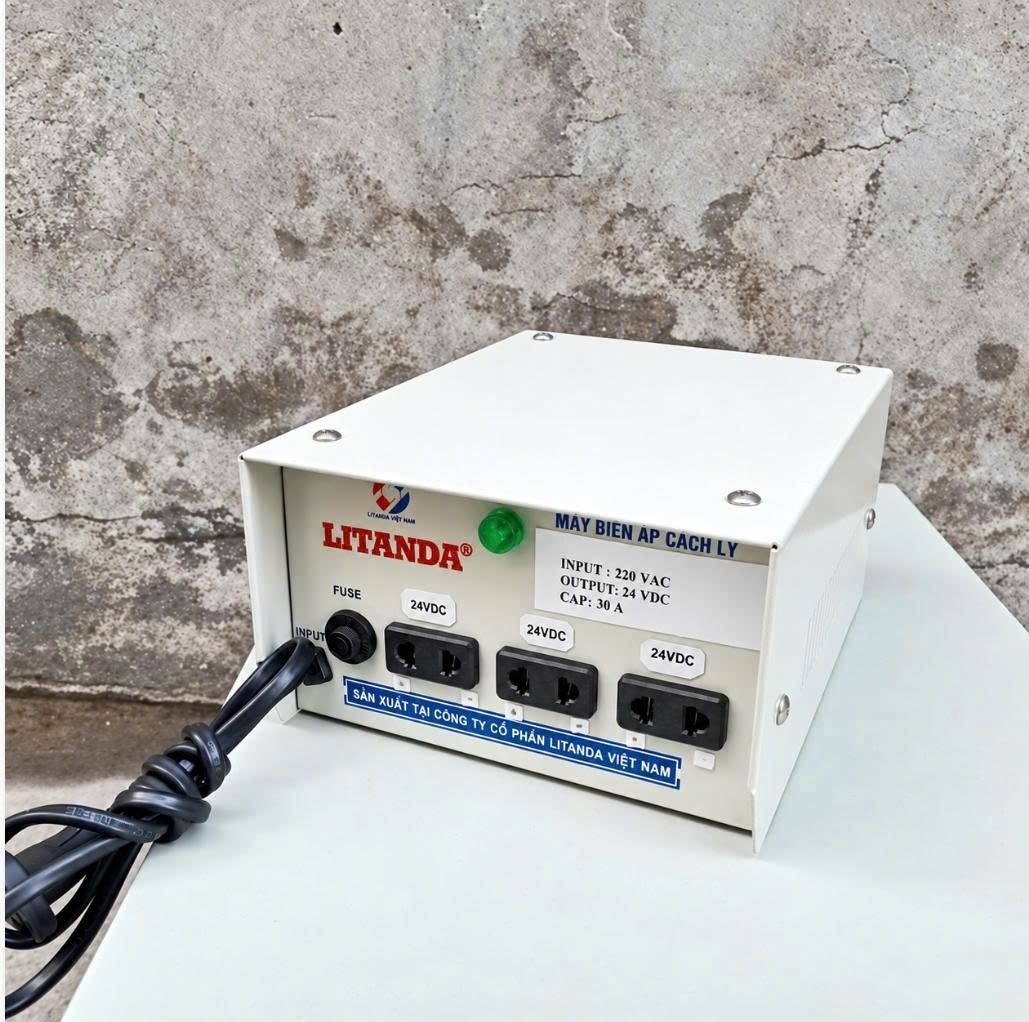

Biến Áp Cách Ly 220V Ra 24VDC 30A Dây Đồng

Biến áp cách ly 220VAC ra 24VDC 30A thực chất là bộ nguồn gồm biến áp cách ly kết hợp mạch chỉnh lưu, nhận nguồn điện 1 pha 220VAC và tạo ra nguồn một chiều 24VDC với dòng tải tối đa 30A. Công suất đầu ra đạt khoảng 720W, phù hợp cho tủ điện, hệ thống điều khiển, van điện từ, động cơ DC, thiết bị tự động hóa và nhiều tải công nghiệp sử dụng nguồn 24VDC. Thiết kế cách ly giữa phía điện lưới và phía tải giúp tăng độ an toàn, đồng thời hạn chế ảnh hưởng trực tiếp của nguồn 220V tới thiết bị sử dụng phía sau.

Biến Áp Cách Ly 220V Ra 24VDC 30A Là Gì?

Thiết bị sử dụng nguồn đầu vào 220VAC 1 pha, sau đó biến đổi và cách ly điện áp trước khi qua bộ chỉnh lưu để tạo thành nguồn 24VDC.

Khác với biến áp thông thường chỉ cho điện áp AC ở đầu ra, sản phẩm này được tích hợp thêm phần chỉnh lưu nên có thể cấp trực tiếp nguồn một chiều cho thiết bị.

Thông số cơ bản:

• Điện áp đầu vào: 220VAC.
• Điện áp đầu ra: 24VDC.
• Dòng đầu ra tối đa: 30A.
• Công suất đầu ra: khoảng 720W.
• Kiểu nguồn: cách ly AC/DC.
• Tần số đầu vào: 50Hz hoặc theo thiết kế.
• Dây quấn: có thể sử dụng 100% dây đồng.

Công Suất 24VDC 30A Đáp Ứng Tải Khoảng 720W

Với đầu ra 24VDC và dòng tối đa 30A, công suất tải lý thuyết của bộ nguồn đạt:

24V × 30A = 720W

Đây là mức công suất tương đối lớn đối với nguồn 24VDC, phù hợp cho nhiều hệ thống công nghiệp.

Khi thiết kế thực tế, phần biến áp không nên chọn sát đúng 720VA. Để bù tổn hao của biến áp, cầu chỉnh lưu và quá trình vận hành, nên thiết kế phần biến áp khoảng 900VA đến 1KVA hoặc cao hơn tùy yêu cầu làm việc liên tục.

Cách Ly Điện Giữa Nguồn 220VAC Và Tải 24VDC

Điểm quan trọng của sản phẩm là cuộn sơ cấp và thứ cấp được cách ly về điện.

Nguồn 220VAC phía đầu vào không nối điện trực tiếp với đầu ra 24VDC. Năng lượng được truyền thông qua từ trường của lõi biến áp, sau đó mới được chỉnh lưu thành điện một chiều.

Thiết kế này mang lại một số lợi ích:

• Tăng mức độ an toàn cho tải phía sau.
• Hạn chế truyền trực tiếp sự cố điện từ phía nguồn.
• Phù hợp với hệ thống điều khiển công nghiệp.
• Hỗ trợ giảm một phần nhiễu điện từ nguồn lưới.
• Thuận tiện khi cần tạo nguồn DC riêng cho thiết bị.

Cấu Tạo Bộ Nguồn Cách Ly 220V Ra 24VDC 30A

Một bộ nguồn hoàn chỉnh thường gồm nhiều thành phần kết hợp với nhau:

• Biến áp cách ly 1 pha.
• Lõi thép silic.
• Cuộn dây đồng sơ cấp và thứ cấp.
• Cầu diode chỉnh lưu chịu dòng lớn.
• Tụ lọc nguồn nếu yêu cầu điện áp DC phẳng hơn.
• Cầu đấu đầu vào 220VAC.
• Cầu đấu đầu ra 24VDC.
• CB hoặc cầu chì bảo vệ.
• Quạt làm mát nếu thiết kế công suất cao và vận hành liên tục.
• Vỏ kim loại sơn tĩnh điện nếu khách hàng yêu cầu dạng tủ hoàn chỉnh.

Riêng cầu diode nên lựa chọn dư dòng so với mức 30A để hạn chế nóng và tăng độ bền khi tải hoạt động lâu.

Ứng Dụng Của Nguồn 24VDC 30A Trong Công Nghiệp

Nguồn 24VDC là mức điện áp rất phổ biến trong hệ thống điều khiển và tự động hóa.

Sản phẩm có thể sử dụng cho:

• Tủ điện điều khiển.
• PLC và các module điều khiển.
• Van điện từ 24VDC.
• Relay và contactor DC.
• Động cơ DC.
• Hệ thống camera công nghiệp.
• Thiết bị tự động hóa.
• Cảm biến và bộ điều khiển.
• Máy móc sản xuất sử dụng nguồn 24VDC.
• Các hệ thống cần nguồn DC dòng lớn đến 30A.

Nếu có nhiều thiết bị sử dụng chung một nguồn, cần cộng tổng dòng của tất cả các tải để xác định bộ nguồn 30A có đáp ứng đủ hay không.

Lưu Ý Khi Chọn Biến Áp Cách Ly 24VDC 30A

Không nên chọn bộ nguồn chỉ dựa vào điện áp 24V. Cần xác định chính xác dòng tải thực tế, đặc biệt với động cơ, van điện từ hoặc thiết bị có dòng khởi động cao.

Khi đặt sản xuất nên xác định rõ:

• Nguồn vào chính xác 220VAC.
• Điện áp ra yêu cầu 24VDC.
• Dòng làm việc liên tục bao nhiêu A.
• Có cần đủ 30A liên tục hay chỉ tải ngắn hạn.
• Điện áp DC cho phép dao động bao nhiêu.
• Có yêu cầu lọc phẳng nguồn hay không.
• Có cần quạt làm mát.
• Dạng máy trần hay có vỏ bảo vệ.
• Thời gian vận hành liên tục mỗi ngày.

Nếu hệ thống thường xuyên chạy gần 30A liên tục, nên thiết kế dư công suất thay vì sử dụng sát giới hạn để giảm nhiệt và tăng tuổi thọ thiết bị.
