Biến Áp Cách Ly 5KVA 400V Ra 230V Cho Vùng Điện Cao

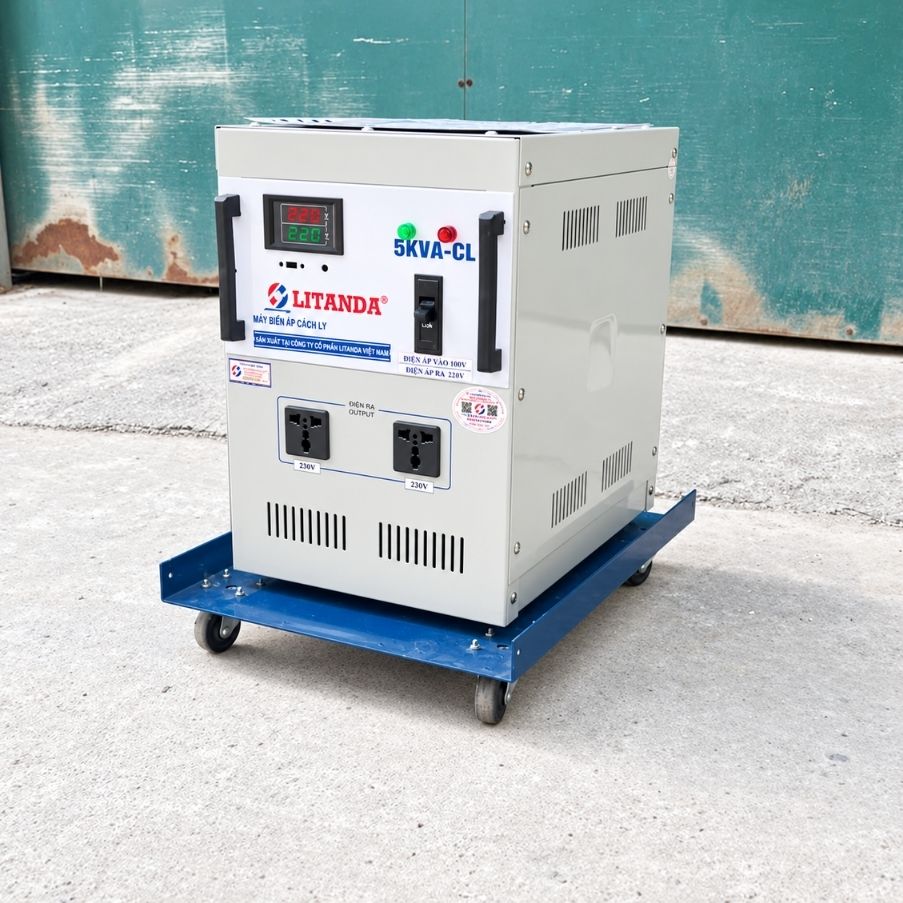

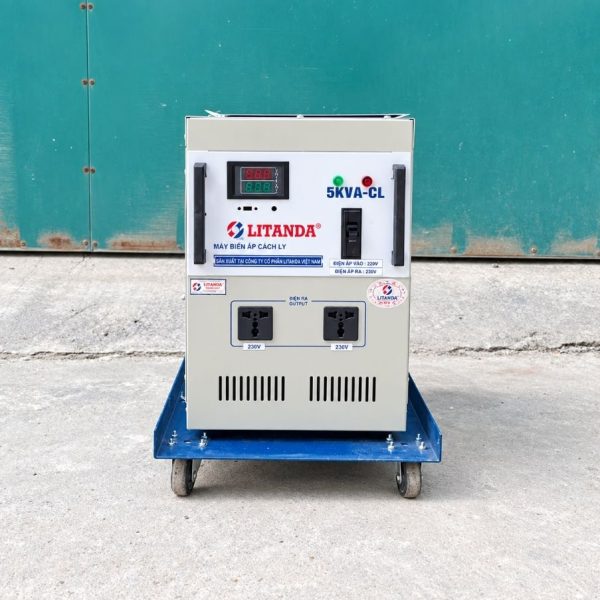

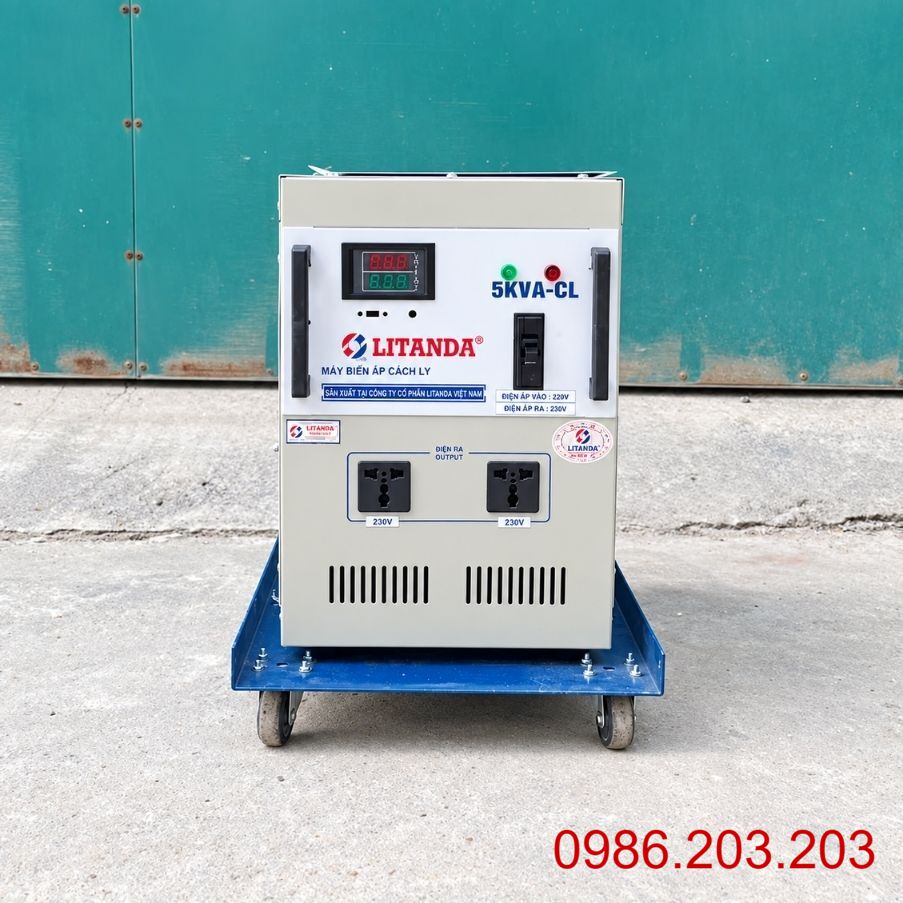

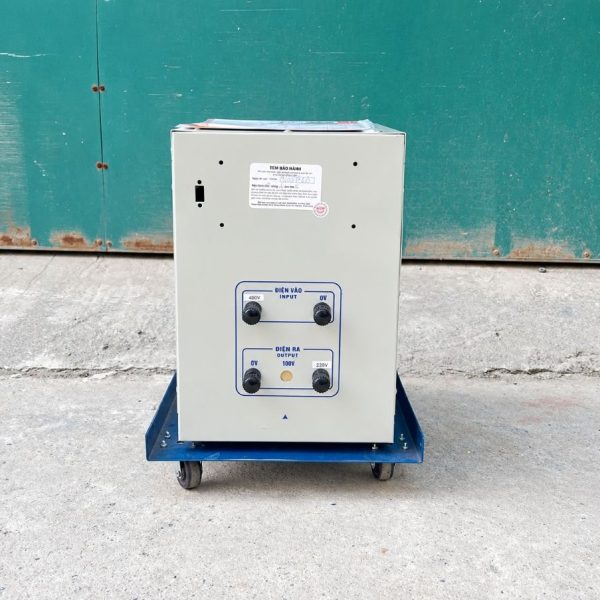

Biến Áp Cách Ly 5KVA 400V Ra 230V

Biến áp cách ly 5KVA 400V ra 230V là thiết bị dùng để hạ nguồn điện 400V xuống 230V, phù hợp với những khu vực có điện áp cao hoặc hệ thống máy móc yêu cầu mức điện áp thấp hơn nguồn cấp sẵn có. Máy đồng thời tạo sự cách ly điện giữa cuộn sơ cấp và thứ cấp, giúp tăng mức độ an toàn cho thiết bị khi vận hành.

Với công suất 5KVA, sản phẩm phù hợp cho máy CNC, tủ điện điều khiển, thiết bị tự động hóa, máy móc nhập khẩu và nhiều thiết bị công nghiệp công suất nhỏ. Thiết kế đúng tỷ số 400V xuống 230V giúp thiết bị sử dụng đúng điện áp yêu cầu, hạn chế tình trạng quá áp và ảnh hưởng đến tuổi thọ linh kiện.

Đặc biệt, tại các nhà xưởng hoặc khu công nghiệp có nguồn điện thực tế khoảng 390V đến 400V, biến áp được tính toán theo đúng điện áp đầu vào sẽ giúp đầu ra phù hợp hơn với thiết bị 230V. Ngoài cấu hình tiêu chuẩn, máy cũng có thể được thiết kế theo điện áp và công suất thực tế của từng hệ thống.

Đặc Điểm Của Biến Áp Cách Ly 5KVA 400V Ra 230V

Biến áp sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập về điện, giúp cách ly nguồn đầu vào với thiết bị sử dụng.

Một số đặc điểm nổi bật:

• Công suất 5KVA: Phù hợp với các thiết bị và máy móc công suất vừa, nhỏ.
• Đầu vào 400V: Thích hợp cho khu vực có điện áp cao hơn mức 380V thông thường.
• Đầu ra 230V: Đáp ứng thiết bị nhập khẩu sử dụng điện áp 230V.
• Cách ly nguồn điện: Cuộn sơ cấp và thứ cấp tách biệt, tăng độ an toàn khi sử dụng.
• Dây quấn bằng đồng: Dẫn điện tốt, chịu tải ổn định và có độ bền cao.
• Lõi thép kỹ thuật điện: Hỗ trợ giảm tổn hao và giúp máy vận hành ổn định.
• Kết cấu chắc chắn: Phù hợp sử dụng trong nhà xưởng và môi trường công nghiệp.
• Thiết kế linh hoạt: Có thể tùy chỉnh điện áp và cấu hình bảo vệ theo yêu cầu.

Sản phẩm phù hợp với nhà xưởng, khu công nghiệp và hệ thống máy móc có nguồn điện thực tế khoảng 400V.

Thông Số Kỹ Thuật Của Biến Áp Cách Ly 5KVA 400V Ra 230V

Biến áp được thiết kế để nhận nguồn điện đầu vào 400V và chuyển đổi xuống mức 230V phù hợp với thiết bị sử dụng.

Đối với cấu hình 3 pha 400V vào, 3 pha 230V ra, dòng điện danh định tham khảo phía đầu vào khoảng 7,2A, trong khi phía đầu ra khoảng 12,5A khi máy làm việc ở mức công suất 5KVA.

Giải Pháp Cho Khu Vực Có Nguồn Điện Cao 400V

Tại một số nhà máy, khu công nghiệp hoặc hệ thống điện có trạm biến áp riêng, điện áp đo thực tế có thể dao động quanh 390V, 400V hoặc cao hơn mức 380V danh định.

Nếu thiết bị chỉ được thiết kế để hoạt động ở điện áp thấp hơn, việc cấp điện trực tiếp không phù hợp có thể làm thiết bị nóng, giảm tuổi thọ hoặc phát sinh lỗi trong quá trình vận hành.

Biến áp cách ly 5KVA được tính toán theo đúng nguồn đầu vào 400V để tạo điện áp đầu ra khoảng 230V theo thiết kế.

Cấu hình này đặc biệt phù hợp khi:

• Nguồn điện tại vị trí lắp đặt thường xuyên khoảng 400V.
• Máy móc yêu cầu nguồn 230V.
• Không muốn cấp trực tiếp nguồn điện cao vào thiết bị.
• Hệ thống yêu cầu cách ly điện giữa nguồn và tải.
• Thiết bị nhập khẩu có điện áp định mức khác với nguồn điện tại nhà xưởng.

Việc thiết kế biến áp theo điện áp thực tế giúp thiết bị sử dụng đúng mức điện áp yêu cầu thay vì lựa chọn biến áp dựa trên thông số nguồn điện danh nghĩa.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 5KVA

Nguồn điện 400V được đưa vào cuộn sơ cấp của biến áp. Khi dòng điện xoay chiều chạy qua cuộn dây, từ trường biến thiên được hình thành trong lõi thép kỹ thuật điện.

Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra điện áp đầu ra 230V theo tỷ lệ số vòng dây đã được tính toán.

Quá trình chuyển đổi có thể hiểu đơn giản:

Nguồn 400V → Cuộn sơ cấp → Lõi từ → Cuộn thứ cấp → Điện áp 230V

Do cuộn sơ cấp và thứ cấp độc lập về điện nên không có kết nối dẫn điện trực tiếp giữa nguồn đầu vào và thiết bị đầu ra.

Đây là điểm khác biệt quan trọng giữa biến áp cách ly và biến áp tự ngẫu.

Biến áp cách ly không phải ổn áp. Nếu nguồn đầu vào thay đổi đáng kể thì điện áp đầu ra cũng có thể thay đổi theo tỷ lệ tương ứng. Khi hệ thống vừa có điện áp cao vừa dao động lớn, cần tính toán thêm phương án ổn định điện áp.

Video Sản Phẩm:

Ưu Điểm Của Biến Áp Cách Ly 5KVA 400V Ra 230V

Biến áp cách ly 5KVA mang lại nhiều lợi ích khi sử dụng tại khu vực có nguồn điện cao:

• Hạ điện áp từ 400V xuống 230V: Phù hợp với thiết bị có điện áp định mức thấp hơn nguồn điện sẵn có.
• Cách ly đầu vào và đầu ra: Cuộn sơ cấp và thứ cấp tách biệt về điện.
• Phù hợp vùng điện cao: Máy được tính toán trực tiếp theo nguồn vào 400V thay vì chỉ sử dụng cấu hình 380V thông thường.
• Dây đồng dẫn điện tốt: Hỗ trợ vận hành ổn định và phù hợp sử dụng lâu dài.
• Kết cấu chắc chắn: Phù hợp môi trường nhà máy và nhà xưởng.
• Thiết kế linh hoạt: Có thể thay đổi điện áp vào, điện áp ra và cấu hình bảo vệ theo yêu cầu.

Nhờ kết hợp khả năng hạ áp và cách ly nguồn điện, thiết bị phù hợp với những hệ thống có yêu cầu cao về điện áp cấp cho máy móc.

Ứng Dụng Của Biến Áp Cách Ly 5KVA 400V Ra 230V

Biến áp 5KVA 400V ra 230V có thể sử dụng cho nhiều nhóm thiết bị khác nhau, đặc biệt tại các nhà xưởng có nguồn điện cao.

Một số ứng dụng phổ biến gồm:

• Máy móc nhập khẩu sử dụng điện áp 230V.
• Máy CNC và thiết bị gia công cơ khí.
• Hệ thống tự động hóa.
• Tủ điện điều khiển.
• PLC và thiết bị điện tử công nghiệp.
• Máy đo và thiết bị kiểm tra.
• Dây chuyền sản xuất công suất phù hợp.
• Phòng kỹ thuật và phòng thử nghiệm.
• Thiết bị cần nguồn điện được cách ly với điện lưới.

Trước khi sử dụng cần kiểm tra chính xác điện áp, công suất, số pha, dòng điện và tần số ghi trên tem của thiết bị.

Lưu Ý Khi Lắp Đặt Biến Áp 400V Ra 230V

Biến áp cần được lắp đặt đúng kỹ thuật để đảm bảo an toàn và khả năng vận hành lâu dài.

Một số lưu ý quan trọng:

• Kiểm tra điện áp thực tế tại vị trí lắp đặt.
• Xác định chính xác nguồn vào 400V.
• Kiểm tra điện áp đầu ra trước khi đấu tải.
• Chọn dây điện phù hợp với dòng tải.
• Sử dụng aptomat bảo vệ phù hợp.
• Nối tiếp địa cho vỏ máy theo yêu cầu kỹ thuật.
• Đặt biến áp tại nơi khô ráo, thông thoáng.
• Không che kín các vị trí tản nhiệt.
• Không vận hành máy vượt quá công suất định mức.
• Kiểm tra đầu cos và các điểm đấu nối định kỳ.

Đặc biệt, đối với hệ thống điện 3 pha cần xác định chính xác điện áp dây, điện áp pha, số dây và yêu cầu dây trung tính của thiết bị trước khi đấu nối.
