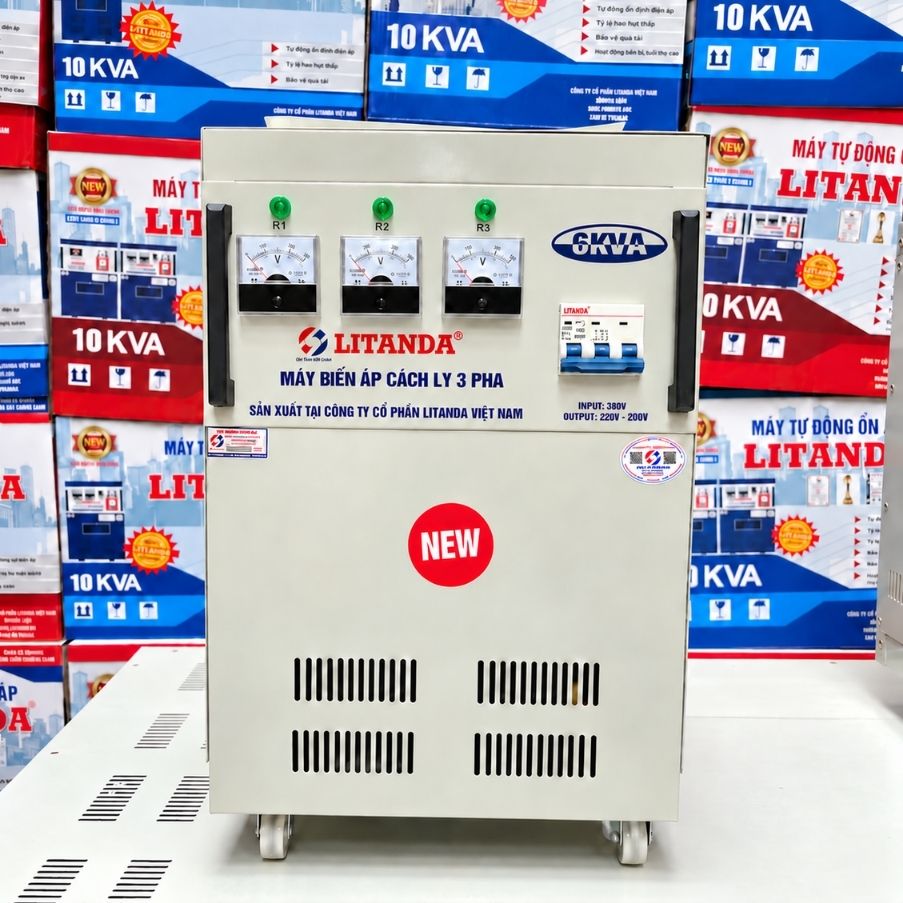

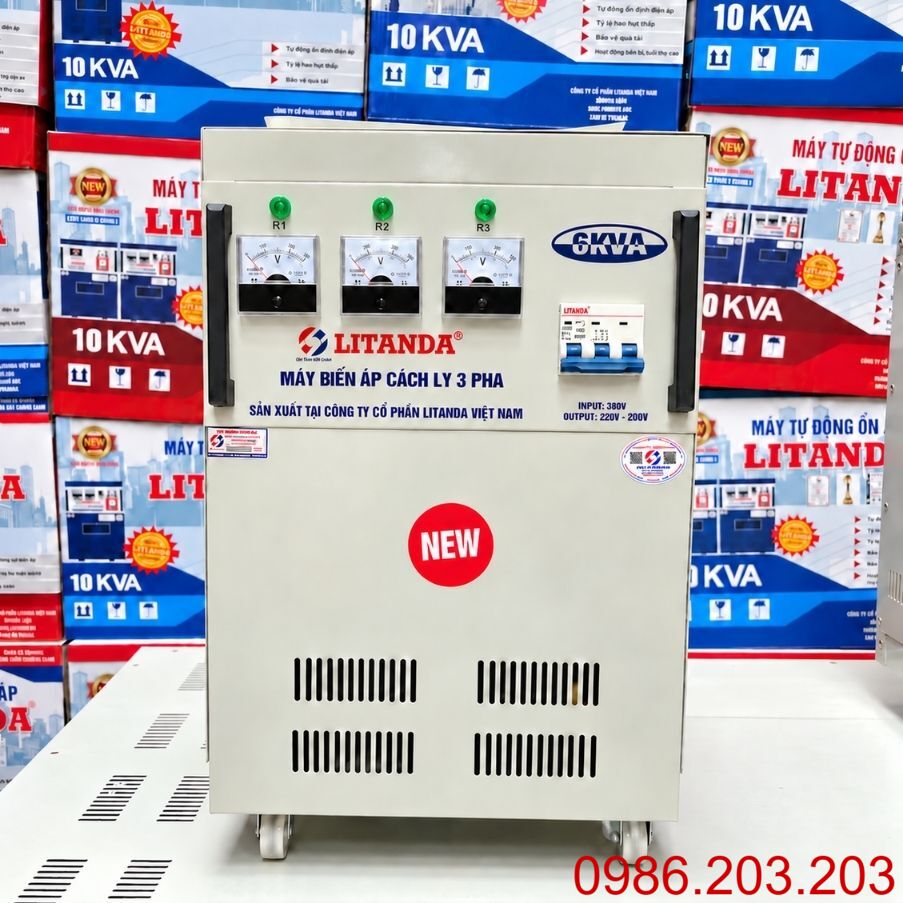

Biến Áp Cách Ly 6KVA 3 Pha Vào 380V Ra 220V/200V

Biến Áp Cách Ly 6KVA 3 Pha

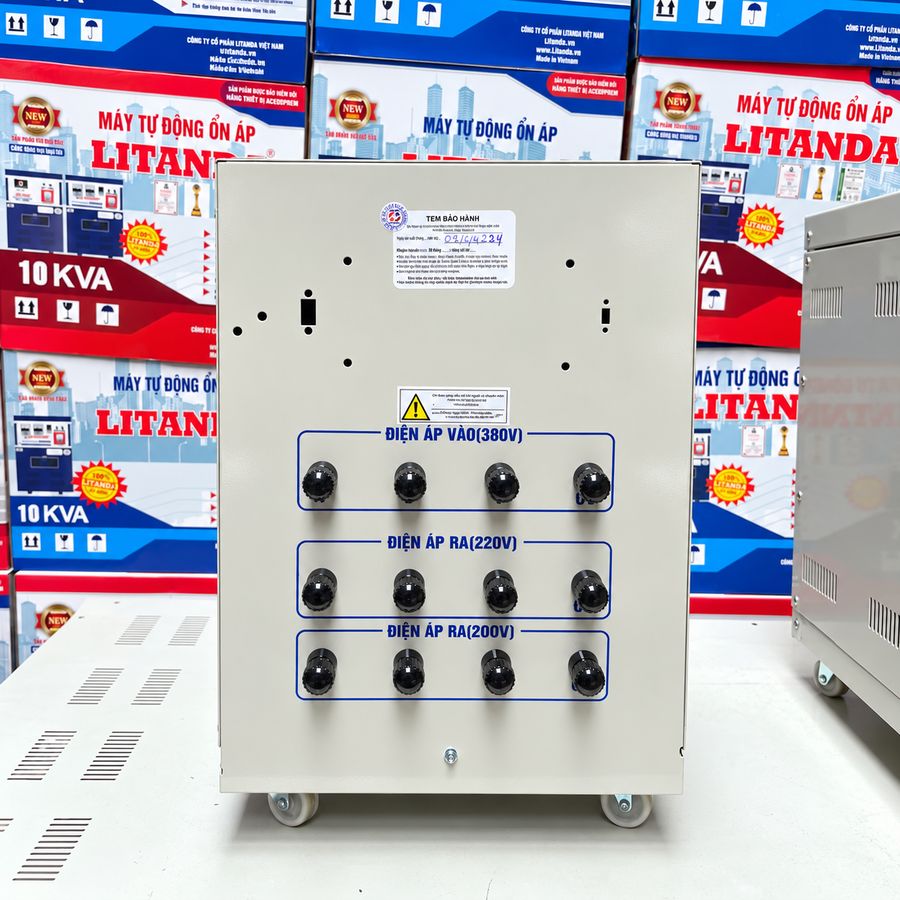

Biến áp cách ly 6KVA 3 pha vào 380V ra 220V/200V là thiết bị sử dụng nguồn điện 3 pha 380VAC và cung cấp nhiều mức điện áp đầu ra gồm 220V và 200V theo thiết kế cuộn dây. Cuộn sơ cấp và cuộn thứ cấp được tách biệt về điện, giúp tạo nguồn thứ cấp riêng cho máy móc, tủ điều khiển và thiết bị công nghiệp có yêu cầu về điện áp khác nhau.

Với công suất định mức 6KVA, dòng điện lý thuyết ở phía 220V khoảng 15,7A và ở 200V khoảng 17,3A khi xét từng mức điện áp ở toàn bộ công suất định mức. Nếu biến áp có nhiều đầu ra sử dụng đồng thời, tổng tải trên các đầu ra phải nằm trong giới hạn công suất 6KVA của toàn bộ biến áp.

Đặc Điểm Của Biến Áp Cách Ly 6KVA 3 Pha

Biến áp 6KVA được thiết kế cho những hệ thống cần nguồn 3 pha nhưng có nhiều thiết bị sử dụng điện áp khác nhau. Thay vì chỉ thay đổi điện áp, cấu tạo cách ly còn tạo sự tách biệt dẫn điện giữa cuộn sơ cấp và cuộn thứ cấp.

Một số đặc điểm chính gồm:

• Công suất định mức 6KVA: Phù hợp với các hệ thống và máy móc có tổng tải nằm trong khả năng thiết kế của biến áp.
• Nguồn vào 3 pha 380VAC: Phù hợp với hệ thống điện công nghiệp 3 pha phổ biến.
• Nhiều mức điện áp đầu ra: Có thể bố trí 220V và 200V trên cuộn thứ cấp theo thiết kế.
• Sơ cấp và thứ cấp cách ly: Không có kết nối dẫn điện trực tiếp giữa hai phía nếu được thiết kế đúng kiểu biến áp cách ly.
• Không thay đổi tần số: Nguồn vào 50Hz thì đầu ra vẫn có tần số 50Hz.
• Phù hợp lắp trong hệ thống công nghiệp: Có thể sử dụng cho máy sản xuất, tủ điện, dây chuyền và thiết bị nhập khẩu.
• Có thể thiết kế theo yêu cầu: Điện áp, kiểu đấu dây, đầu ra và kết cấu cơ khí cần được xác định theo hệ thống thực tế.

Thông Số Kỹ Thuật Biến Áp Cách Ly 6KVA

Các giá trị dòng điện trong bảng được tính theo trường hợp toàn bộ công suất 6KVA đặt tại từng mức điện áp. Với biến áp nhiều đầu ra, khả năng sử dụng đồng thời cần căn cứ vào sơ đồ cuộn dây và tổng công suất thiết kế thực tế.

Video Sản Phẩm:

Công Suất 6KVA Tương Đương Bao Nhiêu Dòng Điện?

Đối với hệ thống điện 3 pha, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I: Dòng điện, đơn vị A.
• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp dây, đơn vị V.
• √3: Khoảng 1,732.

Dòng Điện Phía 380V

Với công suất 6KVA:

I = 6000 / (1,732 × 380)

I ≈ 9,1A

Như vậy, ở mức điện áp 380V 3 pha, dòng điện lý thuyết tại công suất 6KVA khoảng 9,1A.

Dòng Điện Phía 220V

I = 6000 / (1,732 × 220)

I ≈ 15,7A

Nếu toàn bộ công suất 6KVA được sử dụng tại đầu ra 220V 3 pha, dòng điện lý thuyết khoảng 15,7A.

Dòng Điện Phía 200V

I = 6000 / (1,732 × 200)

I ≈ 17,3A

Ở mức điện áp thấp hơn, dòng điện tăng lên khi công suất biểu kiến được giữ không đổi. Đây là lý do phía 200V cần đặc biệt chú ý đến tiết diện dây, đầu nối và thiết bị bảo vệ.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 6KVA

Biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ.

Khi nguồn điện 3 pha 380V được cấp vào cuộn sơ cấp, dòng điện xoay chiều tạo ra từ thông biến thiên trong lõi từ. Từ thông này cảm ứng sang cuộn thứ cấp và tạo ra các mức điện áp theo tỷ số vòng dây được thiết kế.

Ví dụ:

• Cuộn đầu ra 380V có tỷ số gần 1:1 với phía 380V đầu vào.
• Cuộn hoặc đầu lấy điện áp 220V được tính toán để tạo mức điện áp thấp hơn.
• Đầu ra 200V được thiết kế cho các thiết bị sử dụng điện 3 pha 200V.

Biến áp không tự động ổn định điện áp đầu ra. Nếu điện áp nguồn thay đổi, điện áp đầu ra cũng có thể thay đổi tương ứng theo tỷ số biến áp và điều kiện tải.

Ưu Điểm Của Biến Áp Cách Ly 6KVA

Biến áp được thiết kế đúng công suất và điện áp có thể mang lại nhiều thuận lợi khi tích hợp vào hệ thống điện công nghiệp.

• Một nguồn vào, nhiều mức điện áp: Có thể bố trí 380V, 220V và 200V theo yêu cầu sử dụng.
• Cách ly sơ cấp và thứ cấp: Tạo nguồn thứ cấp độc lập về điện với phía đầu vào.
• Phù hợp nhiều loại máy: Đặc biệt hữu ích với thiết bị có điện áp khác nguồn điện sẵn có tại nhà xưởng.
• Cấu tạo tương đối đơn giản: Thuận lợi cho việc tích hợp, kiểm tra và bảo trì.
• Không sử dụng mạch biến đổi tần số: Tần số đầu ra vẫn theo nguồn điện đầu vào.
• Có thể thiết kế theo tải thực tế: Số đầu ra, kiểu đấu dây và công suất từng nhánh có thể được tính toán ngay từ đầu.

Phân Biệt Biến Áp Cách Ly Với Biến Áp Tự Ngẫu

Mặc dù cả hai đều có thể thay đổi điện áp, cấu tạo của chúng khác nhau.

Nếu yêu cầu quan trọng là tách biệt dẫn điện giữa nguồn và tải, cần lựa chọn cấu hình biến áp cách ly thay vì chỉ dựa vào việc hai loại đều có khả năng đổi điện áp.

Ứng Dụng Thực Tế Của Biến Áp Cách Ly 6KVA

Với nguồn vào 380V và nhiều mức điện áp đầu ra, biến áp 6KVA có khả năng ứng dụng trong nhiều hệ thống điện công nghiệp.

• Máy móc nhập khẩu: Chuyển nguồn 380V của nhà xưởng sang 220V hoặc 200V 3 pha theo yêu cầu của máy.
• Tủ điện điều khiển: Tạo nguồn riêng cho các nhánh tải hoặc thiết bị cần điện áp khác với nguồn chính.
• Dây chuyền sản xuất: Cấp điện cho máy có nhiều yêu cầu điện áp nhưng tổng tải nằm trong giới hạn thiết kế.
• Thiết bị thử nghiệm: Tạo nguồn thứ cấp cách ly để phục vụ một số hệ thống kiểm tra và chạy thử.
• Máy CNC và máy gia công: Có thể sử dụng khi điện áp trên tem máy phù hợp với một trong các đầu ra được thiết kế.
• Thiết bị công nghiệp 3 pha 200V: Phù hợp với một số máy nhập khẩu sử dụng nguồn 200VAC.
• Hệ thống cần 380V cách ly: Đầu vào và đầu ra cùng 380V nhưng sơ cấp và thứ cấp được tách biệt về điện.

Lưu Ý Khi Lựa Chọn Biến Áp Cách Ly 6KVA

Để biến áp hoạt động phù hợp với hệ thống, cần kiểm tra đầy đủ các yếu tố sau:

• Xác nhận 220V và 200V là điện áp 3 pha hay điện áp pha: Không nên lựa chọn chỉ dựa vào con số điện áp.
• Không vượt tổng công suất 6KVA: Đặc biệt khi sử dụng nhiều đầu ra cùng lúc.
• Kiểm tra dòng khởi động: Quan trọng với motor, máy nén, bơm và tải cảm.
• Xác định tần số thiết bị: Biến áp không tự chuyển đổi 50Hz thành 60Hz.
• Kiểm tra sơ đồ đấu dây: Delta, sao hoặc có trung tính phải được xác định theo yêu cầu hệ thống.
• Lựa chọn dây dẫn và CB phù hợp: Căn cứ vào dòng thực tế, chiều dài dây, phương pháp lắp đặt và điều kiện môi trường.
• Chú ý khả năng tản nhiệt: Không lắp biến áp ở vị trí bịt kín hoặc nhiệt độ quá cao nếu thiết kế không cho phép.
• Có thiết bị bảo vệ phù hợp: Bảo vệ quá dòng, ngắn mạch và các chức năng khác phải được thiết kế cho toàn bộ hệ thống.
