Biến Áp Cách Ly LiOA 80KVA 3 Pha

Biến áp cách ly 80KVA là thiết bị có cuộn dây sơ cấp và thứ cấp được tách biệt về điện, không nối dẫn điện trực tiếp với nhau. Nguồn 3 pha 380V được cấp vào phía sơ cấp, sau đó năng lượng được truyền qua lõi từ sang phía thứ cấp để tạo ra nguồn 3 pha 380V cho tải.

Điểm đáng chú ý của cấu hình này là:

380VAC 3 pha → Biến áp cách ly 80KVA → 380VAC 3 pha

Điện áp đầu vào và đầu ra gần như tương đương về danh định, nhưng hai phía được cách ly về điện theo cấu tạo của biến áp.

Thiết bị phù hợp với những hệ thống không cần thay đổi điện áp nhưng muốn tạo nguồn 380V riêng cho máy móc hoặc dây chuyền sản xuất.

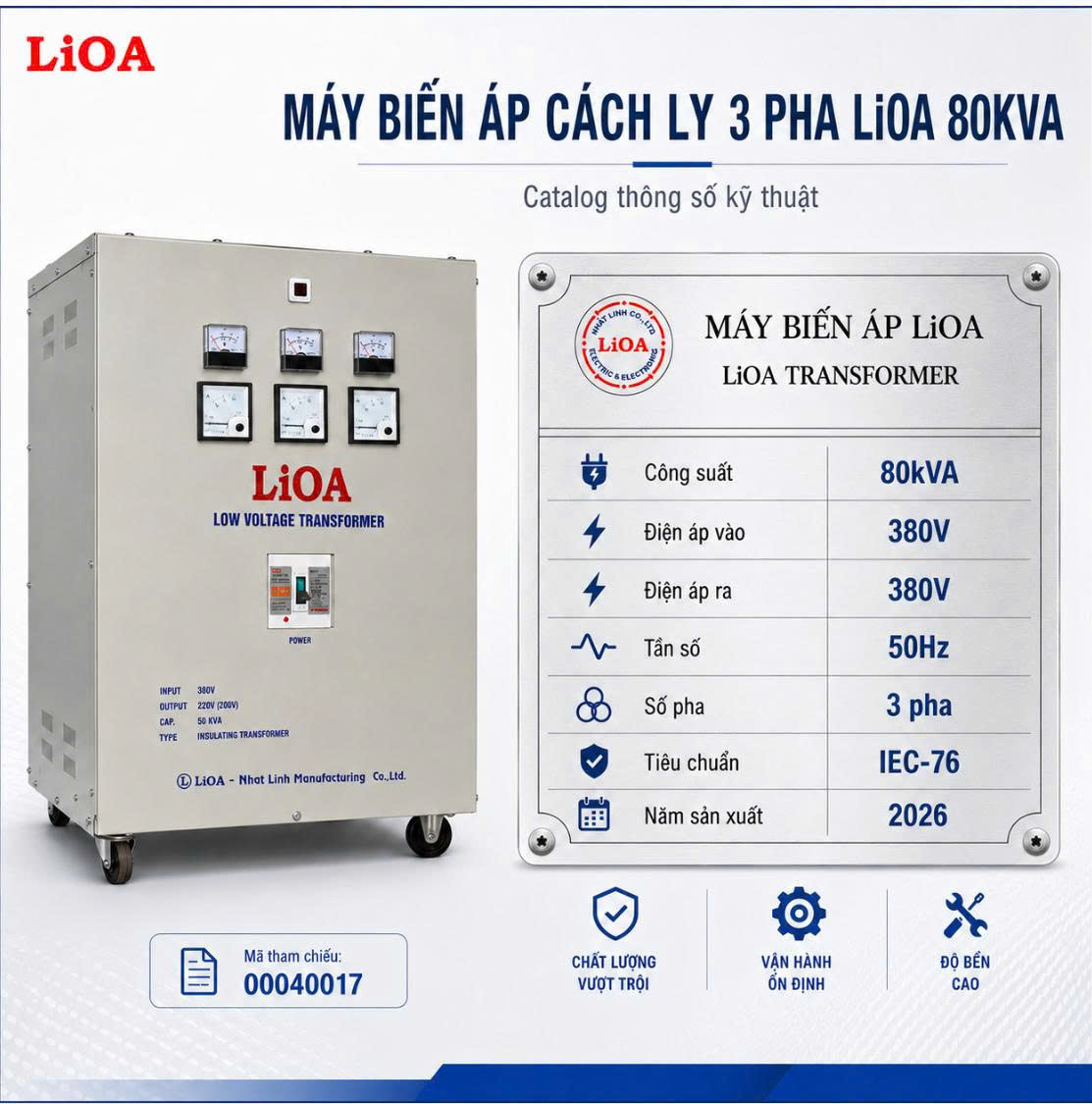

Thông Số Kỹ Thuật Biến Áp Cách Ly LiOA 80KVA

Các thông số về vật liệu cuộn dây, cấp cách điện, màn chắn tĩnh điện và hệ thống bảo vệ nên được xác nhận theo đúng model LiOA thực tế trước khi đưa vào hồ sơ kỹ thuật.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 380V Ra 380V

Biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ.

Khi nguồn xoay chiều 3 pha 380V được cấp vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng sang cuộn thứ cấp và hình thành điện áp đầu ra 380V.

Quá trình có thể mô tả:

Nguồn lưới 380V → Cuộn sơ cấp → Lõi từ → Cuộn thứ cấp → Nguồn 380V cách ly → Tải

Do sơ cấp và thứ cấp không nối trực tiếp về điện, thiết bị tạo ra một lớp phân tách giữa nguồn lưới và hệ thống tải phía sau.

Đây là khác biệt quan trọng so với biến áp tự ngẫu, nơi một phần cuộn dây có thể được dùng chung giữa đầu vào và đầu ra.

Ý Nghĩa Của Cấu Hình Vào 380V Ra 380V

Nhiều người thường thắc mắc tại sao đầu vào và đầu ra đều là 380V nhưng vẫn cần sử dụng biến áp.

Trong trường hợp này, mục đích chính không phải thay đổi điện áp mà là tạo sự cách ly về điện.

Cấu hình 380V/380V có thể mang lại những lợi ích như:

• Giữ nguyên điện áp 3 pha 380V: Phù hợp với máy móc vẫn cần sử dụng đúng điện áp công nghiệp 380V.
• Tách biệt nguồn và tải: Cuộn sơ cấp và thứ cấp không nối điện trực tiếp, giúp tạo nguồn riêng cho thiết bị phía sau.
• Hỗ trợ hạn chế nhiễu truyền qua đường nguồn: Hiệu quả cụ thể phụ thuộc cấu tạo biến áp và giải pháp chống nhiễu đi kèm.
• Phù hợp thiết bị nhạy cảm: Có thể sử dụng cho một số hệ thống điều khiển, đo lường và máy móc cần nguồn điện riêng.
• Thuận tiện tích hợp nhà xưởng: Không phải thay đổi điện áp định mức của thiết bị đang sử dụng 380V.

Khả Năng Hỗ Trợ Chống Giật Của Biến Áp Cách Ly

Cụm từ “chống giật” thường được sử dụng để mô tả lợi ích an toàn của biến áp cách ly, nhưng cần hiểu đúng bản chất kỹ thuật.

Biến áp cách ly giúp tách biệt điện giữa nguồn lưới và tải, từ đó có thể hạn chế một số đường dẫn dòng điện trực tiếp từ nguồn sang phía thứ cấp.

Tuy nhiên, điều này không có nghĩa đầu ra 380V trở nên an toàn tuyệt đối.

Người sử dụng vẫn có thể gặp nguy hiểm nếu:

• Chạm đồng thời vào hai dây mang điện phía thứ cấp.
• Chạm vào các điểm có chênh lệch điện áp nguy hiểm.
• Hệ thống đấu nối hoặc tiếp địa không đúng.
• Thiết bị phía sau bị lỗi cách điện.
• Thiếu các thiết bị bảo vệ cần thiết.

Vì vậy, biến áp cách ly nên được xem là một lớp hỗ trợ tăng an toàn điện, không phải giải pháp loại bỏ hoàn toàn nguy cơ điện giật.

Khả Năng Hạn Chế Nhiễu Điện

Trong nhà máy, nhiễu điện có thể phát sinh từ:

• Biến tần.
• Servo.
• Motor công suất lớn.
• Máy hàn.
• Contactor.
• Bộ nguồn chuyển mạch.
• Máy CNC.
• Hệ thống đóng cắt.
• Thiết bị điện tử công suất.

Biến áp cách ly có thể giúp hạn chế một số đường truyền nhiễu dẫn từ phía nguồn sang tải nhờ sự tách biệt giữa hai cuộn dây.

Nếu thiết bị có thêm màn chắn tĩnh điện giữa sơ cấp và thứ cấp, khả năng hạn chế một số thành phần nhiễu cao tần và nhiễu chế độ chung có thể được cải thiện.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào:

• Cấu tạo biến áp.
• Kiểu màn chắn.
• Chất lượng tiếp địa.
• Cách đi dây.
• Khoảng cách giữa dây nguồn và dây tín hiệu.
• Loại nhiễu.
• Tần số nhiễu.
• Thiết bị phát sinh nhiễu.

Do đó, không nên hiểu biến áp cách ly có thể loại bỏ hoàn toàn mọi loại nhiễu.

Khả Năng Hạn Chế Sét Lan Truyền

Biến áp cách ly tạo ra sự phân tách giữa sơ cấp và thứ cấp nên có thể hỗ trợ hạn chế một số thành phần xung lan truyền trực tiếp qua đường dẫn điện.

Tuy nhiên, biến áp cách ly không nên được sử dụng như thiết bị chống sét lan truyền duy nhất.

Đối với hệ thống cần bảo vệ trước xung sét, giải pháp tổng thể thường cần xem xét:

• SPD chống sét lan truyền.
• Hệ thống tiếp địa.
• Liên kết đẳng thế.
• Bảo vệ đầu nguồn.
• Bảo vệ tại tủ phân phối.
• Bảo vệ gần thiết bị quan trọng.
• Cách bố trí dây dẫn.
• Màn chắn và nối đất.

Với các thiết bị điện tử giá trị cao, phối hợp biến áp cách ly + SPD + tiếp địa đúng kỹ thuật thường có ý nghĩa hơn so với chỉ sử dụng riêng biến áp.

Dòng Điện Của Biến Áp Cách Ly 80KVA 3 Pha

Dòng điện 3 pha được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 80.000VA.
• U = 380V.
• √3 ≈ 1,732.

Ta có:

I = 80.000 / (1,732 × 380) ≈ 121,6A

Như vậy, ở mức công suất 80KVA:

Trong thực tế, dòng phía sơ cấp và thứ cấp có thể chênh lệch nhẹ do tổn hao và điều kiện vận hành.

Con số trên là dòng lý thuyết khi sử dụng gần đủ công suất 80KVA và tải tương đối cân bằng.

Biến Áp 80KVA Tương Đương Bao Nhiêu kW?

KVA và kW không hoàn toàn giống nhau.

Công suất tác dụng được tính:

P = S × cosφ

Nếu tải có hệ số công suất cosφ = 0,8:

80 × 0,8 = 64kW

Như vậy, 80KVA tương ứng khoảng 64kW với tải có hệ số công suất 0,8.

Nếu cosφ thay đổi thì công suất kW tương ứng cũng thay đổi.

Đối với motor, máy nén hoặc thiết bị có dòng khởi động lớn, không nên chọn biến áp chỉ dựa vào công suất kW khi máy đã chạy ổn định.

Cấu Tạo Của Biến Áp Cách Ly LiOA 80KVA

Một biến áp cách ly 3 pha công suất lớn thường có các bộ phận chính:

• Cuộn sơ cấp: Nhận nguồn 3 pha 380V từ điện lưới.
• Cuộn thứ cấp: Cung cấp nguồn 3 pha 380V cho tải.
• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình truyền năng lượng.
• Hệ thống cách điện: Phân cách cuộn dây và các phần mang điện.
• Khung ép lõi: Giữ kết cấu cơ khí chắc chắn trong quá trình vận hành.
• Terminal hoặc thanh đấu: Kết nối nguồn đầu vào và tải đầu ra.
• Vỏ bảo vệ: Hạn chế tiếp xúc trực tiếp với các phần mang điện.
• Hệ thống làm mát: Có thể sử dụng đối lưu tự nhiên hoặc quạt tùy thiết kế.
• Màn chắn tĩnh điện: Có thể được trang bị trên những cấu hình yêu cầu tăng khả năng hạn chế nhiễu.

Ưu Điểm Của Biến Áp Cách Ly LiOA 80KVA

Biến áp cách ly công suất 80KVA phù hợp với các hệ thống công nghiệp yêu cầu nguồn 380V riêng biệt và khả năng phân tách tốt hơn giữa nguồn điện và tải.

Một số ưu điểm nổi bật:

• Giữ nguyên nguồn 380V: Không thay đổi điện áp định mức của máy móc nhưng vẫn tạo được nguồn điện riêng phía thứ cấp.
• Cách ly sơ cấp và thứ cấp: Hạn chế kết nối dẫn điện trực tiếp giữa nguồn lưới và thiết bị phía sau.
• Công suất 80KVA: Đáp ứng nhiều hệ thống máy móc và dây chuyền công nghiệp có tổng tải tương đối lớn.
• Hỗ trợ hạn chế nhiễu: Có thể giảm một số thành phần nhiễu truyền qua đường nguồn, đặc biệt khi kết hợp màn chắn và tiếp địa phù hợp.
• Hỗ trợ tăng an toàn điện: Khả năng cách ly giúp bổ sung thêm một lớp bảo vệ cho hệ thống, nhưng không thay thế các biện pháp an toàn khác.
• Phù hợp thiết bị nhạy cảm: Có thể sử dụng cho máy CNC, hệ thống điều khiển, thiết bị đo và các tải cần nguồn riêng.
• Dễ tích hợp nhà xưởng: Đầu vào và đầu ra cùng 380V giúp thuận tiện khi đưa vào hệ thống điện 3 pha hiện có.
• Có thể phối hợp chống sét lan truyền: Kết hợp cùng SPD và tiếp địa phù hợp để xây dựng hệ thống bảo vệ nguồn toàn diện hơn.

Ứng Dụng Của Biến Áp Cách Ly 80KVA 380V/380V

Biến áp cách ly công suất lớn được sử dụng nhiều tại những hệ thống yêu cầu nguồn điện 3 pha riêng hoặc cần hạn chế ảnh hưởng giữa nguồn lưới và thiết bị.

Một số ứng dụng phổ biến:

• Máy CNC: Tạo nguồn 380V riêng cho các hệ thống điều khiển, servo và cụm máy có yêu cầu về chất lượng nguồn.
• Dây chuyền tự động hóa: Cấp nguồn cách ly cho các cụm máy và hệ thống điều khiển trong dây chuyền sản xuất.
• Thiết bị điện tử công nghiệp: Hỗ trợ hạn chế ảnh hưởng của một số dạng nhiễu truyền qua nguồn điện.
• Phòng thử nghiệm: Tạo nguồn riêng phục vụ kiểm tra, đo lường và chạy thử thiết bị công suất lớn.
• Nhà máy sản xuất: Phù hợp với hệ thống có nhiều motor, biến tần hoặc thiết bị đóng cắt tạo nhiễu.
• Máy móc nhập khẩu: Tạo nguồn 380V riêng cho thiết bị có yêu cầu cách ly với nguồn lưới.
• Tủ điều khiển trung tâm: Hỗ trợ cấp nguồn cho các hệ thống điều khiển quan trọng trong nhà xưởng.
• Thiết bị giá trị cao: Có thể trở thành một phần của giải pháp bảo vệ nguồn khi kết hợp SPD và hệ thống tiếp địa phù hợp.

Lưu Ý Khi Lắp Đặt Biến Áp Cách Ly LiOA 80KVA

Biến áp 80KVA là thiết bị công suất tương đối lớn nên việc lắp đặt cần được thực hiện đúng kỹ thuật.

Một số lưu ý quan trọng:

• Kiểm tra nguồn 380V: Đo điện áp giữa các pha trước khi cấp nguồn cho biến áp.
• Xác định đúng sơ đồ đấu: Kiểm tra rõ sơ cấp, thứ cấp, trung tính và tiếp địa theo tài liệu kỹ thuật.
• Không vận hành quá 80KVA: Quá tải kéo dài có thể làm tăng nhiệt độ cuộn dây và giảm tuổi thọ cách điện.
• Kiểm tra cân bằng pha: Hạn chế tình trạng một pha phải chịu dòng cao hơn đáng kể so với các pha còn lại.
• Tính dòng khởi động: Đặc biệt quan trọng với motor, máy nén và các thiết bị công suất lớn.
• Lựa chọn dây phù hợp: Tính theo dòng tải, chiều dài, vật liệu và điều kiện lắp đặt.
• Siết chặt terminal: Điểm tiếp xúc lỏng ở dòng hơn 100A có thể phát nhiệt đáng kể.
• Đảm bảo thông gió: Không che kín khe tản nhiệt hoặc đặt máy sát thiết bị sinh nhiệt lớn.
• Lắp SPD nếu cần chống sét lan truyền: Không nên phụ thuộc hoàn toàn vào khả năng cách ly của biến áp.
• Đảm bảo tiếp địa: Vỏ máy và các bộ phận cần nối đất theo thiết kế hệ thống.
• Ngắt nguồn trước khi bảo dưỡng: Không thay đổi đấu nối khi thiết bị đang mang điện.
