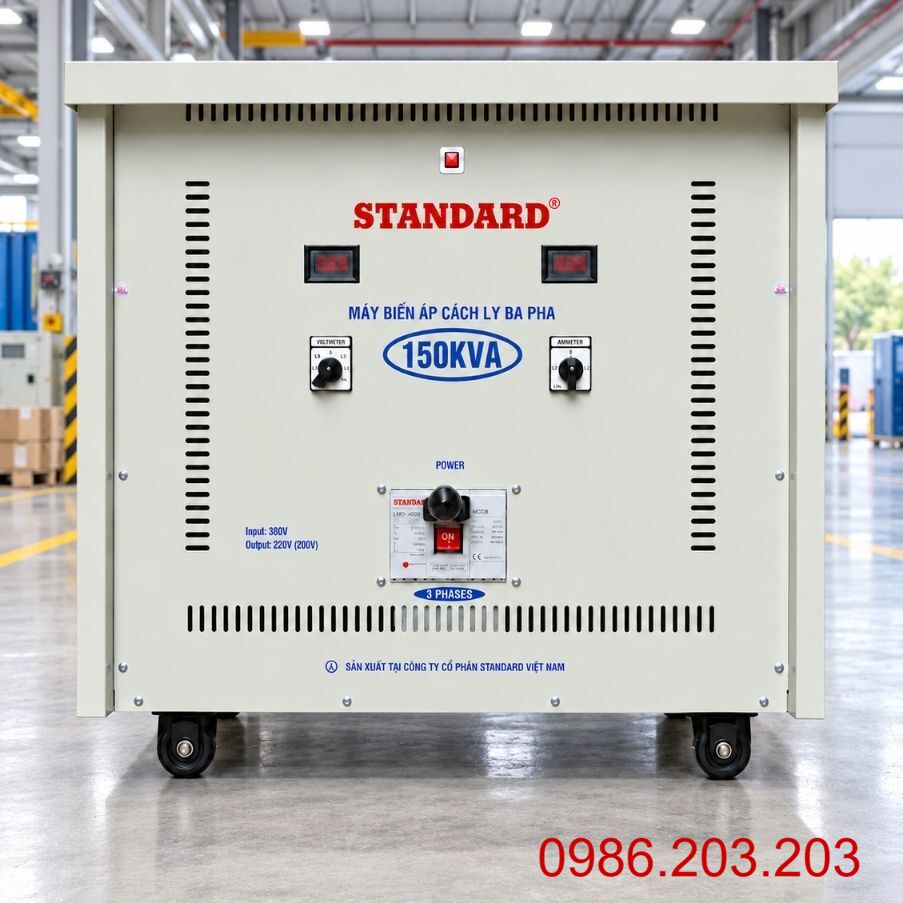

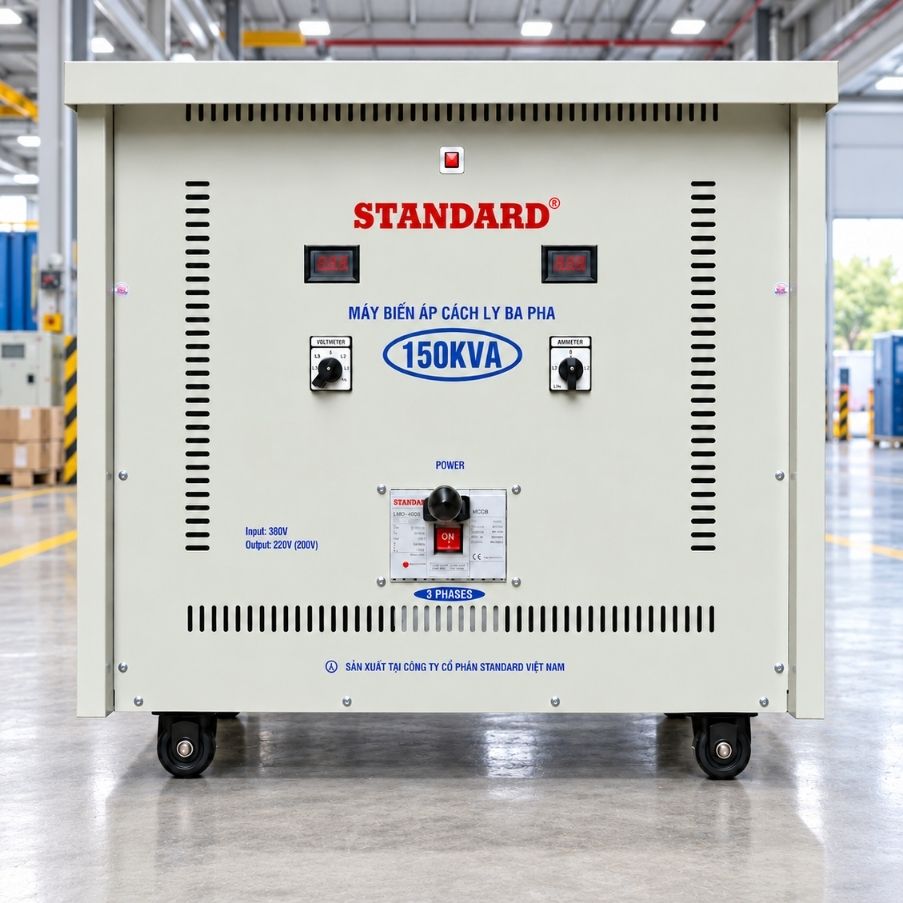

Biến Áp Cách Ly Standard 150KVA Vào 380V Ra 220V/200V

Biến Áp Cách Ly Standard 150KVA Vào 380V Ra 220V/200V

Biến áp cách ly Standard 150KVA vào 380V ra 220V/200V là thiết bị chuyển đổi điện áp công nghiệp, sử dụng để hạ nguồn điện 3 pha 380V xuống 220V hoặc 200V, đồng thời tạo sự cách ly điện giữa cuộn sơ cấp và cuộn thứ cấp. Với công suất biểu kiến 150KVA, sản phẩm phù hợp với các nhà máy, xưởng sản xuất và hệ thống máy móc nhập khẩu có yêu cầu nguồn điện 3 pha khác với nguồn điện hiện có.

Trong thực tế, nhiều dây chuyền sản xuất nhập khẩu từ Nhật Bản, Hàn Quốc, Đài Loan sử dụng điện áp 3 pha 200V hoặc 220V. Nếu đấu nối trực tiếp vào nguồn điện 380V, thiết bị có thể bị hư hỏng linh kiện, phát sinh lỗi điều khiển hoặc gặp sự cố trong quá trình vận hành.

Biến áp cách ly Standard 150KVA 3 pha giúp chuyển đổi nguồn điện đúng yêu cầu, đồng thời phân tách đường dẫn điện trực tiếp giữa phía cấp nguồn và phía thiết bị. Đây là đặc điểm đáng chú ý đối với những hệ thống cần kết hợp chức năng hạ điện áp với yêu cầu cách ly điện.

Ưu Điểm Nổi Bật Của Biến Áp Cách Ly 3 Pha 150KVA

Biến áp cách ly Standard 150KVA được sử dụng trong những hệ thống yêu cầu nguồn điện phù hợp với thiết bị nhập khẩu và cần phân tách điện giữa hai phía biến áp.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 150KVA: Phù hợp với những hệ thống có tổng phụ tải nằm trong khả năng chịu tải của biến áp.
• Chuyển đổi điện áp 380V xuống 220V: Đáp ứng nhu cầu cấp nguồn cho máy móc 3 pha 220V.
• Có đầu ra 200V: Phù hợp với những thiết bị yêu cầu nguồn điện 3 pha 200V.
• Cách ly điện giữa sơ cấp và thứ cấp: Hai phía không có đường dẫn điện trực tiếp qua cuộn dây.
• Hỗ trợ hạn chế một số dạng nhiễu dẫn truyền: Mức độ phụ thuộc vào cấu tạo và phương án nối đất.
• Phù hợp với thiết bị nhập khẩu: Có thể sử dụng cho nhiều dòng máy công nghiệp yêu cầu nguồn điện riêng.
• Thiết kế cho phụ tải công nghiệp: Có thể cấp nguồn cho một máy hoặc cụm máy theo giới hạn thiết kế.
• Ứng dụng trong nhiều ngành sản xuất: Cơ khí, gia công kim loại, nhựa, điện tử và chế biến thực phẩm.

Ưu điểm đáng chú ý nhất là khả năng hạ điện áp đồng thời tạo cách ly điện giữa hai phía biến áp.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Cách Ly Standard 150KVA

Cấu tạo biến áp cách ly Standard 3 pha 150KVA có ảnh hưởng trực tiếp đến khả năng chịu tải, độ tăng nhiệt, hiệu suất và chất lượng điện áp đầu ra.

Những bộ phận cơ bản gồm:

• Cuộn sơ cấp: Tiếp nhận nguồn điện đầu vào 380V 3 pha.
• Cuộn thứ cấp: Tạo điện áp đầu ra 220V hoặc 200V 3 pha.
• Lõi thép kỹ thuật điện: Tạo mạch từ liên kết giữa các cuộn dây.
• Lớp cách điện: Cách điện giữa sơ cấp, thứ cấp, lõi thép và những bộ phận cần bảo vệ.
• Hệ thống đầu đấu dây: Kết nối nguồn điện và các mức điện áp đầu ra.
• Thanh dẫn điện: Thực hiện kết nối tại những vị trí có dòng điện lớn.
• Khung và vỏ máy: Bảo vệ các bộ phận bên trong, hỗ trợ lắp đặt.
• Hệ thống đo lường và bảo vệ: Được trang bị tùy theo cấu hình sản phẩm.

Nguyên lý hoạt động: Khi cấp nguồn điện xoay chiều 380V vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng điện áp tại cuộn thứ cấp, tạo nguồn điện đầu ra danh định 220V hoặc 200V theo tỷ số vòng dây.

Khác với biến áp tự ngẫu, cuộn sơ cấp và thứ cấp của biến áp cách ly không sử dụng chung dây dẫn điện. Năng lượng được truyền giữa hai phía thông qua liên kết từ trường.

Thông Số Kỹ Thuật Biến Áp 3 Pha Cách Ly 150KVA

Bảng thông số kỹ thuật giúp khách hàng xác định khả năng đáp ứng của biến áp đối với thiết bị công nghiệp sử dụng nguồn điện 3 pha.

Lưu ý: Các thông số dòng điện trong bảng là giá trị tính toán theo công suất biểu kiến 150KVA, giả định phụ tải 3 pha cân bằng.

Biến Áp Cách Ly Standard 150KVA Vào 380V Ra 220V/200V Dùng Cho Thiết Bị Nào?

Biến áp cách ly Standard 150KVA được định hướng sử dụng trong các nhà máy có thiết bị yêu cầu nguồn điện 3 pha 220V hoặc 200V, đồng thời cần phân tách điện giữa nguồn cấp và phụ tải.

Những ứng dụng tiêu biểu gồm:

• Máy CNC nhập khẩu: Cấp nguồn điện phù hợp cho hệ thống gia công cơ khí.
• Máy ép nhựa: Phục vụ máy móc có điện áp định mức 200V hoặc 220V 3 pha.
• Máy tiện và máy phay: Chuyển nguồn 380V xuống điện áp theo yêu cầu thiết bị.
• Máy in công nghiệp: Cấp điện cho hệ thống máy in và thiết bị phụ trợ.
• Máy sản xuất linh kiện điện tử: Hỗ trợ xây dựng nguồn cấp riêng cho những thiết bị có yêu cầu kỹ thuật phù hợp.
• Dây chuyền đóng gói: Cung cấp nguồn điện cho máy móc sử dụng điện áp 3 pha thấp hơn nguồn chính.
• Hệ thống máy gia công kim loại: Cấp điện cho máy cắt, máy gia công và thiết bị phụ trợ.
• Dây chuyền sản xuất nhập khẩu: Chuyển đổi nguồn điện theo tiêu chuẩn của nhà sản xuất thiết bị.

Ví dụ thực tế: Một nhà xưởng sử dụng nguồn 380V 3 pha nhưng nhập khẩu máy CNC yêu cầu nguồn 200V 3 pha. Khi đó, biến áp cách ly Standard 150KVA có thể được lựa chọn để hạ điện áp và tạo nguồn thứ cấp riêng, nếu công suất cùng đặc tính điện đáp ứng yêu cầu máy.

Lợi Ích Khi Sử Dụng Biến Áp Cách Ly 150KVA Cho Nhà Xưởng

Sử dụng biến áp cách ly đúng cấu hình giúp nhà xưởng chuyển đổi nguồn điện phù hợp với thiết bị nhập khẩu, đồng thời hỗ trợ thiết kế hệ thống điện có nguồn thứ cấp riêng.

Những lợi ích đáng chú ý gồm:

• Chuyển đổi đúng điện áp: Hạ điện áp từ 380V xuống 220V hoặc 200V.
• Cách ly điện giữa hai phía: Không có đường dẫn điện trực tiếp giữa sơ cấp và thứ cấp.
• Hỗ trợ vận hành máy nhập khẩu: Phù hợp với thiết bị có tiêu chuẩn nguồn điện khác nguồn hiện có.
• Phục vụ phụ tải công nghiệp: Công suất biểu kiến 150KVA đáp ứng những hệ thống nằm trong giới hạn thiết kế.
• Hỗ trợ phân tách hệ thống nguồn: Thuận tiện cho các phương án phân phối điện và bảo vệ theo yêu cầu kỹ thuật.
• Có hai mức điện áp đầu ra: Tăng khả năng lựa chọn đầu cấp điện theo thông số thiết bị.
• Hỗ trợ hạn chế một số dạng nhiễu: Phụ thuộc vào cấu tạo và phương án chống nhiễu của hệ thống.

Tuy nhiên, biến áp cách ly không thay thế ổn áp, UPS hoặc những thiết bị bảo vệ chuyên dụng.

Nếu nguồn điện đầu vào biến động lớn, điện áp đầu ra vẫn có thể thay đổi. Khi đó, cần khảo sát và lựa chọn giải pháp ổn định điện áp phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Biến Áp Cách Ly 150KVA 3 Pha

Biến áp cách ly Standard 150KVA cần được lắp đặt theo đúng sơ đồ thiết kế, bảo đảm yêu cầu về cách điện, khả năng chịu tải và an toàn điện.

Các bước lắp đặt quan trọng gồm:

• Khảo sát điện áp nguồn: Kiểm tra nguồn cấp 380V 3 pha tại vị trí sử dụng.
• Xác định yêu cầu thiết bị: Kiểm tra máy cần nguồn 220V hay 200V.
• Tính toán tổng phụ tải: Xác định công suất biểu kiến của các thiết bị hoạt động đồng thời.
• Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và những phụ tải có dòng khởi động lớn.
• Lựa chọn vị trí lắp đặt: Bố trí nền chịu lực phù hợp, khu vực khô ráo và thông thoáng.
• Tính toán cáp điện: Lựa chọn tiết diện dây dẫn theo dòng điện, chiều dài tuyến cáp và điều kiện lắp đặt.
• Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc thiết bị bảo vệ phù hợp với hệ thống.
• Đấu nối cuộn sơ cấp: Kết nối nguồn 380V theo đúng sơ đồ đầu vào.
• Đấu nối cuộn thứ cấp: Sử dụng đúng đầu ra 220V hoặc 200V.
• Thiết kế nối đất bảo vệ: Kết nối vỏ và các bộ phận kim loại cần bảo vệ với hệ thống PE.
• Kiểm tra phương án nối đất thứ cấp: Thực hiện theo sơ đồ và yêu cầu bảo vệ của hệ thống.
• Kiểm tra cách điện: Đánh giá cách điện giữa sơ cấp, thứ cấp và các bộ phận theo quy trình phù hợp.
• Chạy thử không tải: Đo điện áp đầu ra trước khi cấp điện cho máy móc.
• Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ biến áp.
• Kiểm tra định kỳ: Rà soát đầu nối, tình trạng cách điện, thông gió và các dấu hiệu phát nhiệt.
