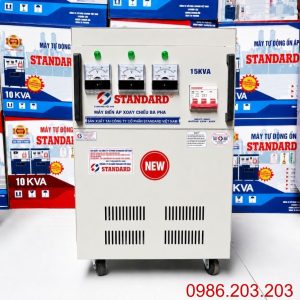

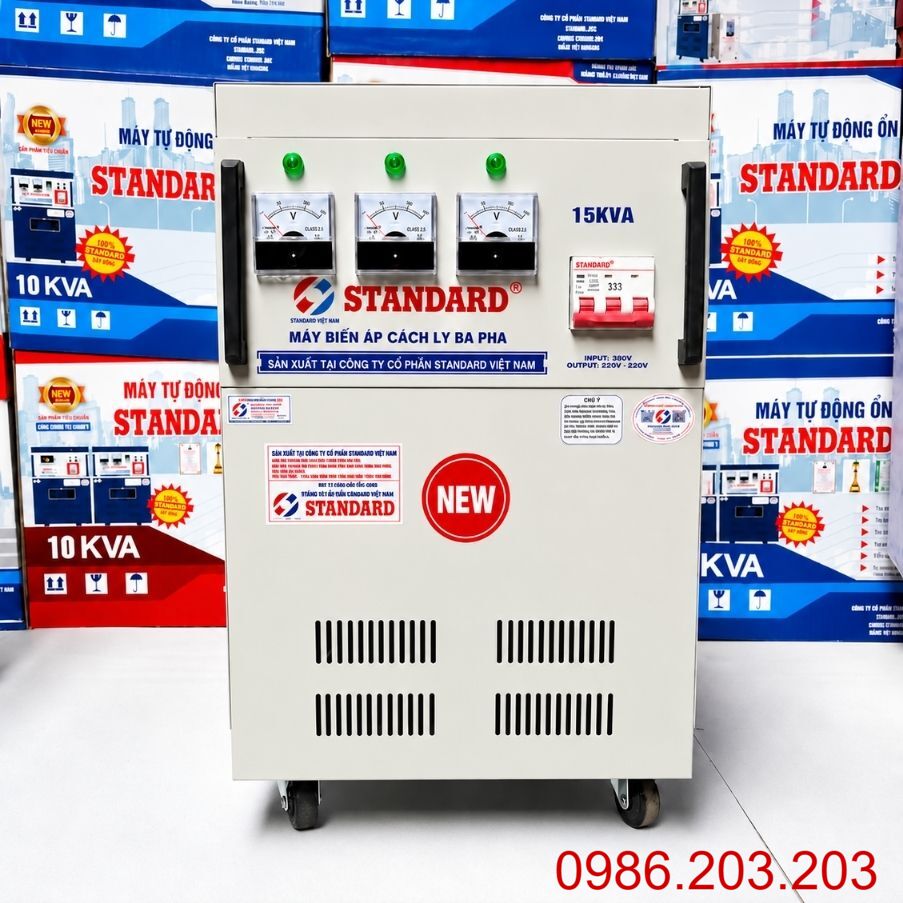

Biến Áp Cách Ly Standard 15KVA 3 Pha Vào 380V Ra 220V/200V

Biến Áp Cách Ly Standard 15KVA 3 Pha

Biến áp cách ly Standard 15KVA 3 pha vào 380V ra 220V/200V là thiết bị chuyển đổi điện áp công nghiệp, sử dụng nguồn vào 380V 3 pha và cung cấp đầu ra 220V hoặc 200V 3 pha theo cấu hình thiết kế. Máy có công suất định mức 15KVA, tương đương 15.000VA, phù hợp với các loại máy móc, thiết bị sản xuất và dây chuyền công nghiệp có điện áp sử dụng khác với nguồn điện hiện có tại nhà xưởng.

Điểm quan trọng của dòng biến áp này là cấu tạo cách ly điện giữa cuộn sơ cấp và cuộn thứ cấp. Phía nguồn 380V và phía tải 220V/200V không nối điện trực tiếp với nhau mà truyền năng lượng thông qua từ trường trong lõi biến áp. Nhờ đó, thiết bị phù hợp với những ứng dụng vừa cần chuyển đổi điện áp, vừa yêu cầu tách biệt tương đối giữa nguồn cấp và tải.

Với hai mức điện áp đầu ra 220V và 200V, biến áp Standard 15KVA có thể đáp ứng nhiều loại thiết bị công nghiệp nhập khẩu. Tuy nhiên, cần xác định chính xác điện áp, dòng tải và chế độ sử dụng từng đầu ra trước khi đặt hàng hoặc đấu nối.

Đặc Điểm Của Biến Áp Standard 15KVA 3 Pha Cách Ly

Biến áp cách ly Standard 15KVA được thiết kế cho hệ thống điện 3 pha có nguồn sẵn 380V, trong khi thiết bị phía tải yêu cầu điện áp thấp hơn là 220V hoặc 200V.

Một số đặc điểm đáng chú ý gồm:

• Công suất định mức 15KVA: Tương đương 15.000VA.
• Điện áp đầu vào 380V 3 pha: Phù hợp với hệ thống điện công nghiệp phổ biến.
• Điện áp đầu ra 220V/200V: Phục vụ máy móc sử dụng nguồn 3 pha tương ứng.
• Cấu tạo cách ly: Cuộn sơ cấp và thứ cấp tách biệt về điện.
• Chuyển đổi điện áp AC: Đầu vào và đầu ra đều là điện xoay chiều.
• Không tự động ổn định điện áp: Điện áp đầu ra phụ thuộc tỷ lệ biến áp và điện áp nguồn đầu vào.
• Không chuyển đổi tần số: Tần số phía đầu ra vẫn theo tần số của nguồn cấp.
• Phù hợp với tải công nghiệp: Có thể sử dụng cho máy móc, motor, máy CNC và dây chuyền khi tải nằm trong khả năng thiết kế.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 15KVA

Biến áp cách ly hoạt động dựa trên nguyên lý cảm ứng điện từ. Nguồn điện 380V được đưa vào cuộn sơ cấp, tạo ra từ thông biến thiên trong lõi từ. Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra mức điện áp đầu ra theo tỷ lệ số vòng dây được thiết kế.

Với cấu hình đang xét:

• Đầu vào: 380V 3 pha.
• Đầu ra thứ nhất: 220V 3 pha.
• Đầu ra thứ hai: 200V 3 pha.

Điểm khác biệt quan trọng là cuộn sơ cấp và cuộn thứ cấp không dùng chung dây dẫn điện. Năng lượng được truyền qua từ trường, nhờ đó phía nguồn và phía tải được cách ly về mặt điện theo cấu tạo của biến áp.

Tuy nhiên, khái niệm “cách ly” không đồng nghĩa với việc hệ thống trở nên tuyệt đối an toàn trong mọi trường hợp. Việc đấu nối, tiếp địa, bảo vệ quá dòng và các biện pháp an toàn điện vẫn phải được thực hiện đúng kỹ thuật.

Ưu Điểm Của Biến Áp Cách Ly Standard 15KVA

Biến áp cách ly Standard 15KVA có lợi thế khi hệ thống cần đồng thời chuyển đổi điện áp và tách biệt điện giữa nguồn cấp với tải.

Một số ưu điểm đáng chú ý:

• Chuyển đổi 380V xuống 220V/200V: Phù hợp với nhiều thiết bị công nghiệp nhập khẩu.
• Công suất 15KVA: Đáp ứng nhiều hệ thống tải có quy mô phù hợp.
• Cuộn sơ cấp và thứ cấp cách ly: Không nối điện trực tiếp giữa đầu vào và đầu ra.
• Có hai mức điện áp đầu ra: Thuận tiện cho hệ thống có thiết bị sử dụng 220V hoặc 200V.
• Sử dụng cho nguồn 3 pha: Phù hợp với môi trường sản xuất công nghiệp.
• Ứng dụng đa dạng: Có thể sử dụng cho máy CNC, thiết bị gia công, dây chuyền và nhiều loại tải khác khi được tính toán đúng.

Biến áp vẫn cần được lựa chọn đúng công suất và không nên vận hành quá tải kéo dài.

Thông Số Kỹ Thuật Biến Áp 3 Pha Cách Ly 15KVA

Các thông số như kích thước, khối lượng, vật liệu dây quấn, kiểu đấu dây, cấp cách điện, nhiệt độ làm việc và phương pháp làm mát cần được xác nhận theo tem máy hoặc cấu hình sản xuất thực tế. Không nên tự suy đoán những thông số này chỉ từ công suất 15KVA.

Dòng Điện Của Biến Áp Standard 15KVA 3 Pha

Dòng điện lý thuyết của hệ thống điện 3 pha được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I: Dòng điện, đơn vị A.
• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp dây, đơn vị V.

Dòng Điện Phía Vào 380V

Với công suất 15KVA:

I = 15.000 / (1,732 × 380)

Kết quả:

I ≈ 22,8A

Như vậy, dòng điện lý thuyết phía đầu vào 380V khi khai thác đủ công suất 15KVA khoảng 22,8A.

Trong thực tế, dòng điện phía nguồn còn chịu ảnh hưởng của tổn hao biến áp và đặc tính của tải.

Dòng Điện Đầu Ra 220V

Nếu toàn bộ công suất 15KVA được sử dụng tại đầu ra 220V:

I = 15.000 / (1,732 × 220)

Kết quả:

I ≈ 39,4A

Như vậy, dòng điện lý thuyết ở đầu ra 220V khoảng 39,4A.

Dòng Điện Đầu Ra 200V

Nếu toàn bộ công suất 15KVA được sử dụng tại đầu ra 200V:

I = 15.000 / (1,732 × 200)

Kết quả:

I ≈ 43,3A

Như vậy, dòng điện lý thuyết ở đầu ra 200V khoảng 43,3A.

Những con số trên là giá trị tính toán lý thuyết. Khi lựa chọn dây dẫn và thiết bị bảo vệ cần tính thêm chiều dài cáp, vật liệu dây, phương pháp lắp đặt, nhiệt độ môi trường và điều kiện tải.

Ứng Dụng Của Biến Áp Cách Ly Standard 15KVA 3 Pha

Biến áp cách ly Standard 15KVA 3 pha vào 380V ra 220V/200V phù hợp với những nhà xưởng có sẵn nguồn 380V nhưng thiết bị cần sử dụng nguồn điện áp thấp hơn và có yêu cầu cách ly giữa nguồn với tải.

Một số ứng dụng phổ biến:

• Máy móc nhập khẩu: Chuyển nguồn 380V sang điện áp phù hợp với thiết bị.
• Máy CNC: Phù hợp khi máy sử dụng nguồn 3 pha 220V hoặc 200V theo đúng thông số kỹ thuật.
• Máy gia công cơ khí: Cấp nguồn cho các thiết bị có điện áp định mức phù hợp.
• Motor 3 pha: Cần kiểm tra điện áp, dòng định mức và dòng khởi động.
• Máy đóng gói: Phục vụ dây chuyền có điện áp sử dụng khác với nguồn 380V.
• Thiết bị điều khiển công nghiệp: Có thể sử dụng khi yêu cầu nguồn và công suất phù hợp.
• Dây chuyền sản xuất nhập khẩu: Hỗ trợ chuyển đổi và cách ly điện áp cho nhóm tải trong phạm vi thiết kế.
• Hệ thống thử nghiệm kỹ thuật: Phù hợp với các ứng dụng cần tách biệt điện giữa nguồn và tải theo cấu hình thiết kế.

Không nên xác định máy có phù hợp với tải chỉ dựa vào tên công suất 15KVA. Cần kiểm tra đầy đủ điện áp, dòng làm việc, đặc tính khởi động và chế độ hoạt động của thiết bị.

Lưu Ý Khi Lắp Đặt Và Vận Hành

Biến áp cách ly Standard 15KVA là thiết bị điện công nghiệp, vì vậy quá trình lắp đặt cần được thực hiện bởi người có chuyên môn.

Một số lưu ý quan trọng:

• Kiểm tra nguồn vào 380V: Xác nhận đúng điện áp và hệ thống 3 pha.
• Đấu đúng đầu vào và đầu ra: Phân biệt rõ 380V, 220V và 200V.
• Kiểm tra thứ tự pha: Đặc biệt với tải có motor.
• Tiếp địa vỏ máy: Thực hiện theo thiết kế an toàn của hệ thống.
• Chọn dây dẫn phù hợp: Căn cứ vào dòng điện, chiều dài tuyến cáp và phương pháp lắp đặt.
• Lắp thiết bị bảo vệ phù hợp: Bảo vệ quá dòng và ngắn mạch cần được tính theo hệ thống thực tế.
• Siết chắc terminal và đầu cos: Hạn chế phát nhiệt tại các điểm tiếp xúc.
• Đặt máy ở nơi khô ráo, thông thoáng: Tránh nước, bụi quá nhiều và nguồn nhiệt trực tiếp.
• Kiểm tra không tải trước khi sử dụng: Đo điện áp đầu ra trước khi kết nối máy móc.
• Không vận hành quá tải kéo dài: Theo dõi nhiệt độ máy và các điểm đấu nối.

Nếu xuất hiện nhiệt độ tăng bất thường, mùi khét, rung mạnh, tiếng kêu khác thường hoặc điện áp đầu ra sai lệch lớn, cần ngắt nguồn và kiểm tra trước khi tiếp tục vận hành.
