Biến Áp Chỉnh Lưu AC/DC 24V 36V 48V 50V 60V Công Suất 50A Đến 250A

Biến Áp Chỉnh Lưu AC/DC

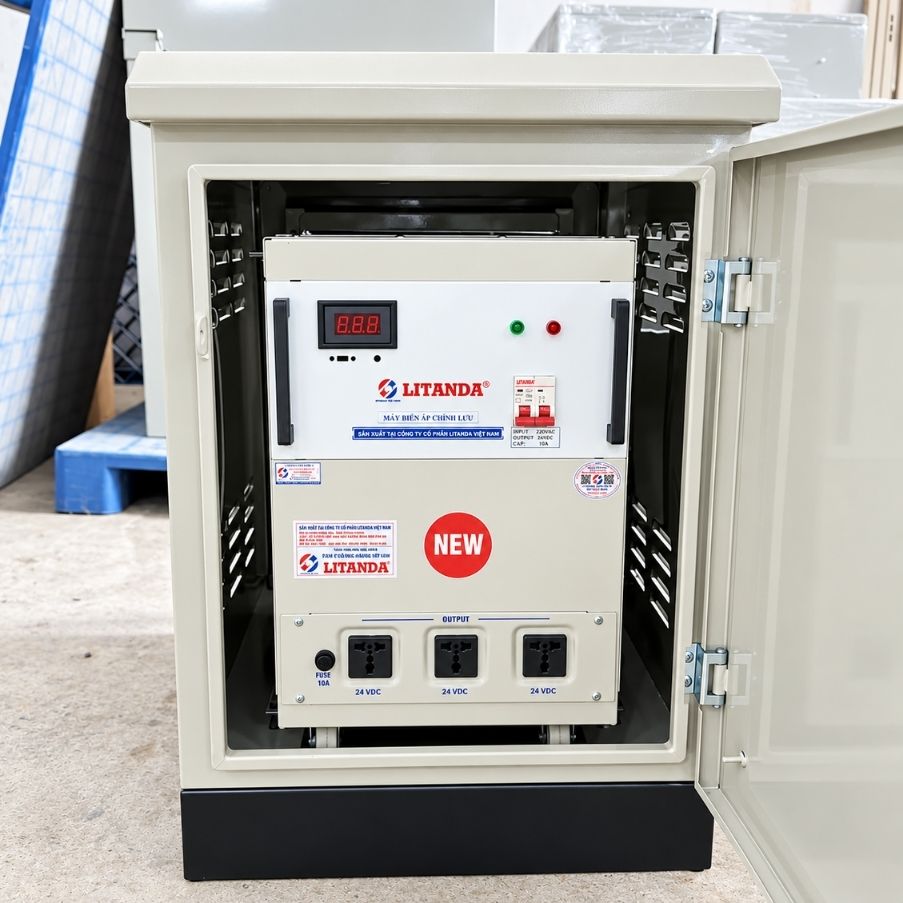

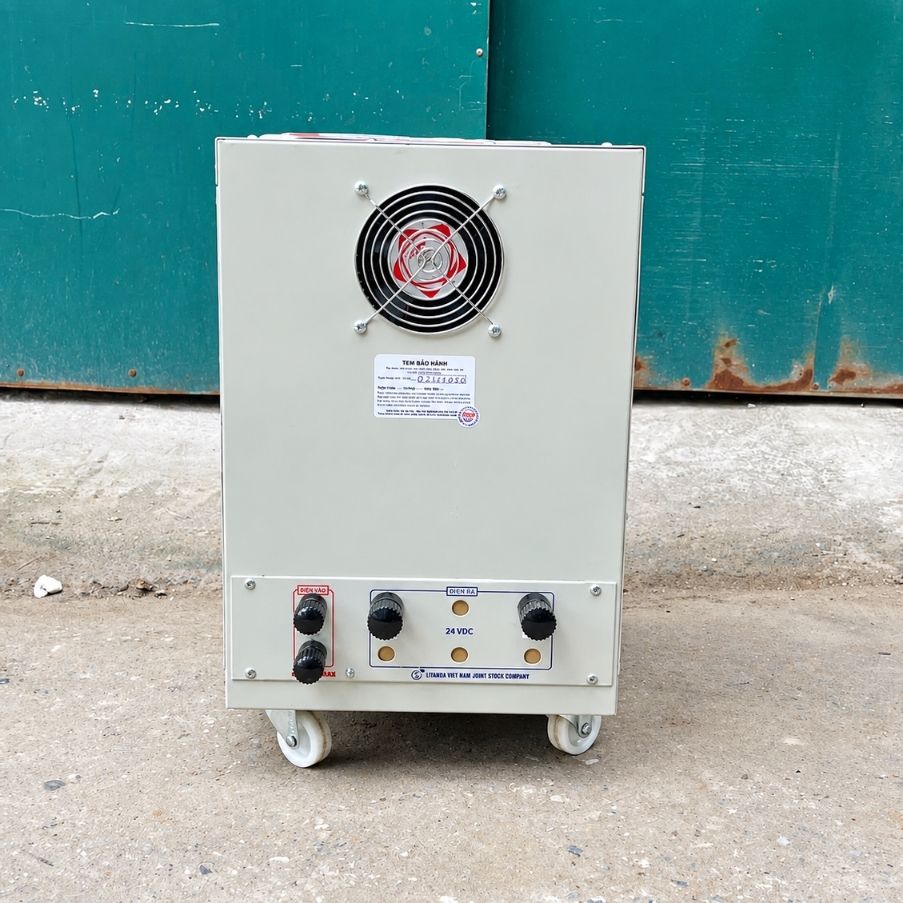

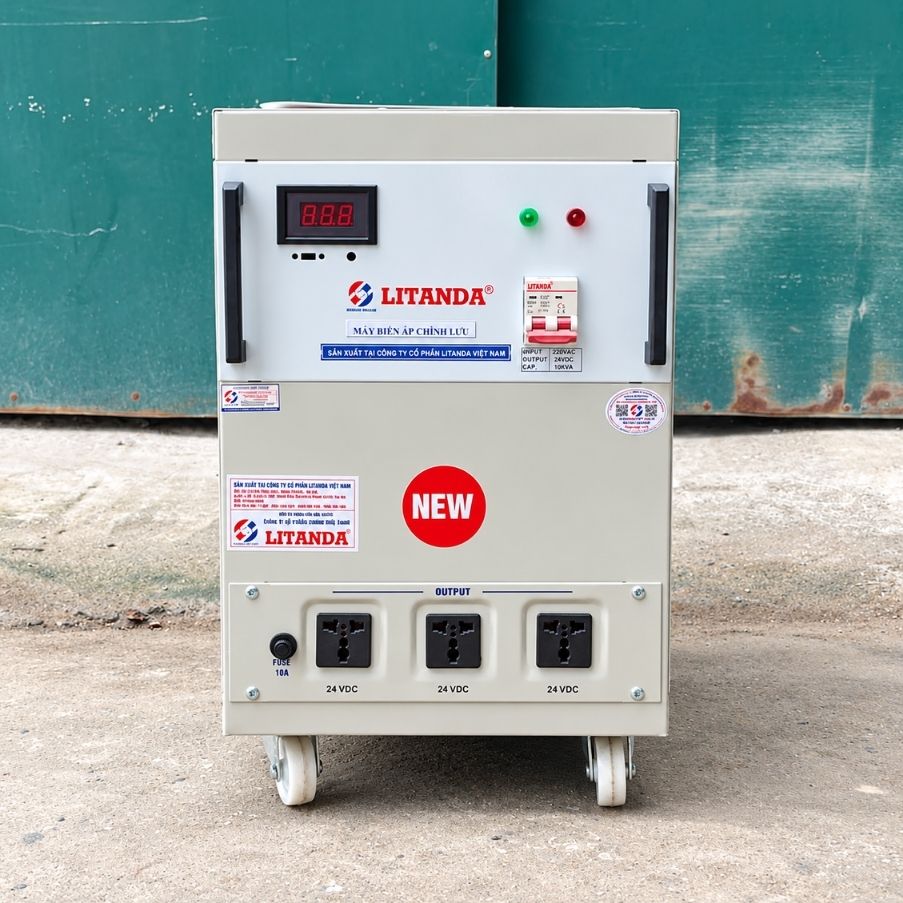

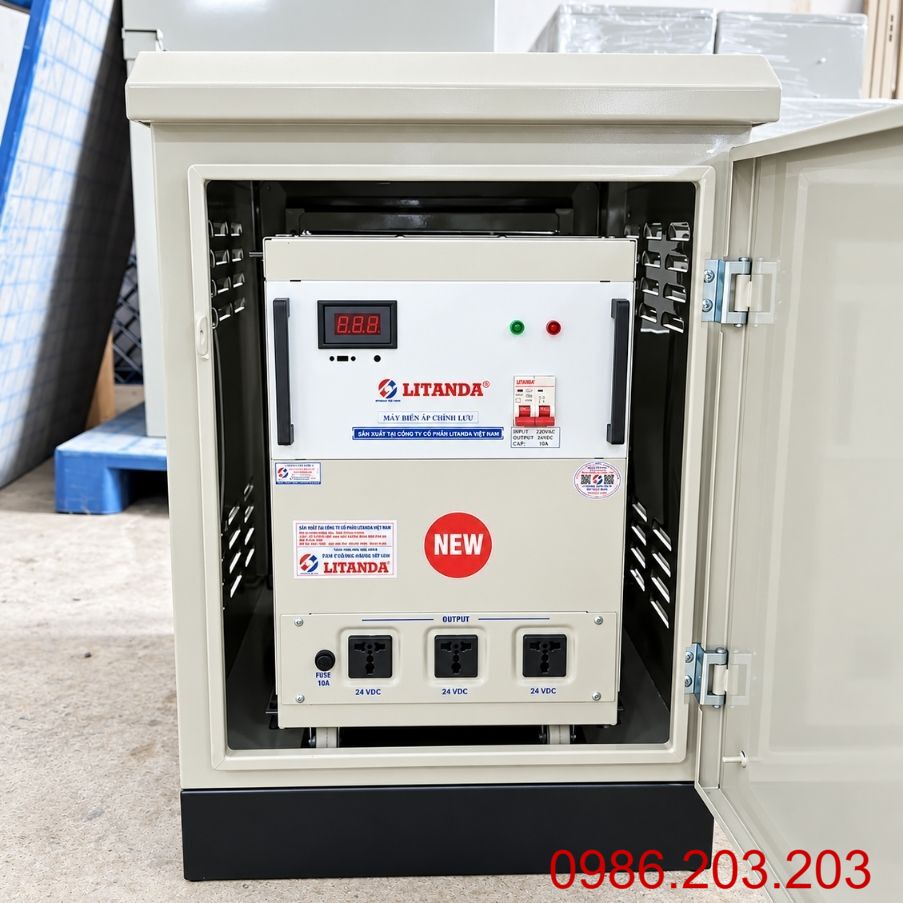

Biến áp chỉnh lưu AC/DC 24V, 36V, 48V, 50V, 60V dòng 50A đến 250A là thiết bị chuyên dùng để chuyển đổi nguồn điện xoay chiều AC thành nguồn điện một chiều DC với điện áp và dòng điện được thiết kế theo yêu cầu. Sản phẩm thường được sử dụng trong hệ thống xi mạ, nạp ắc quy, động cơ DC, thiết bị điện phân, tủ nguồn công nghiệp, dây chuyền sản xuất và nhiều hệ thống cần nguồn DC dòng lớn.

Với dải dòng từ 50A đến 250A, thiết bị có khả năng cung cấp nguồn DC công suất từ vài kW đến hàng chục kW tùy theo điện áp đầu ra. Hệ thống thường bao gồm biến áp hạ áp, bộ chỉnh lưu diode hoặc thyristor, thiết bị bảo vệ và hệ thống tản nhiệt. Điện áp 24VDC, 36VDC, 48VDC, 50VDC hoặc 60VDC có thể được thiết kế thành từng model riêng hoặc nhiều mức đầu ra tùy theo yêu cầu thực tế.

Đặc Điểm Của Biến Áp Chỉnh Lưu AC/DC Dòng Lớn

Biến áp chỉnh lưu không chỉ thực hiện nhiệm vụ thay đổi điện áp mà còn có thêm bộ chỉnh lưu để chuyển dòng điện AC thành DC. Đây là điểm khác biệt cơ bản so với biến áp thông thường chỉ có đầu vào và đầu ra đều là điện xoay chiều.

Một số đặc điểm nổi bật:

• Chuyển đổi AC sang DC: Nhận nguồn điện xoay chiều và tạo nguồn một chiều cho thiết bị sử dụng.
• Nhiều mức điện áp: Có thể thiết kế đầu ra 24VDC, 36VDC, 48VDC, 50VDC hoặc 60VDC tùy nhu cầu.
• Dải dòng lớn 50A đến 250A: Phù hợp với những hệ thống cần dòng DC cao và vận hành tải công nghiệp.
• Thiết kế theo công suất thực tế: Điện áp, dòng điện, số pha và chế độ vận hành có thể tùy chỉnh theo tải.
• Có biến áp kết hợp chỉnh lưu: Biến đổi điện áp AC trước khi chuyển thành nguồn DC phù hợp.
• Hỗ trợ tải công nghiệp: Phù hợp motor DC, bộ sạc, hệ thống điện phân và các thiết bị dùng dòng một chiều.
• Có thể tích hợp bảo vệ: Tùy cấu hình có thể trang bị aptomat, cầu chì, bảo vệ quá dòng và quá nhiệt.
• Thiết kế tản nhiệt phù hợp: Dòng điện lớn yêu cầu diode, thanh cái và các linh kiện công suất được làm mát hiệu quả.

Thông Số Kỹ Thuật Biến Áp Chỉnh Lưu AC/DC

Cần lưu ý rằng 50A đến 250A là dải dòng điện đầu ra, không phải đơn vị công suất. Công suất thực tế được xác định dựa trên cả điện áp và dòng điện.

Nguyên Lý Hoạt Động Của Biến Áp Chỉnh Lưu AC/DC

Một bộ chỉnh lưu AC/DC công suất lớn thường hoạt động theo hai giai đoạn chính.

Đầu tiên, biến áp nhận nguồn điện AC và chuyển điện áp về mức phù hợp với mạch chỉnh lưu. Sau đó, bộ chỉnh lưu sử dụng diode, cầu diode hoặc linh kiện công suất tương ứng để biến điện áp xoay chiều thành điện áp một chiều.

Quá trình có thể hiểu đơn giản:

Nguồn AC → Biến áp → Bộ chỉnh lưu → Nguồn DC → Tải

Tùy yêu cầu sử dụng, hệ thống có thể bổ sung:

• Bộ lọc.
• Cuộn kháng.
• Tụ điện.
• Bộ điều khiển điện áp.
• Đồng hồ volt.
• Đồng hồ ampe.
• Bảo vệ quá dòng.
• Bảo vệ quá nhiệt.

Nếu chỉ sử dụng cầu diode thông thường, đầu ra DC không nên mặc định là điện áp ổn định tuyệt đối. Điện áp thực tế có thể thay đổi theo nguồn vào, tải và cấu hình lọc.

Công Suất Của Bộ Chỉnh Lưu Theo Điện Áp Và Dòng Điện

Với nguồn DC, công suất lý thuyết có thể tính:

P = U × I

Trong đó:

• P là công suất W.
• U là điện áp V.
• I là dòng điện A.

Một số mức công suất tham khảo:

Ví dụ, một bộ chỉnh lưu 24VDC 160A có công suất đầu ra lý thuyết:

24 × 160 = 3840W

Tương đương khoảng 3,84kW tại điểm làm việc 24V và 160A.

Công suất điện lấy từ nguồn AC thực tế sẽ cao hơn công suất DC đầu ra do tồn tại tổn hao trên biến áp, diode, dây dẫn và hệ thống làm mát.

Ưu Điểm Của Biến Áp Chỉnh Lưu 24V Đến 60VDC

Biến áp chỉnh lưu dòng lớn là giải pháp thuận tiện khi hệ thống cần nguồn DC công suất cao từ nguồn điện AC sẵn có.

Một số ưu điểm nổi bật:

• Chuyển AC sang DC trực tiếp: Tạo nguồn một chiều phù hợp cho motor, bộ sạc và các thiết bị công nghiệp sử dụng DC.
• Nhiều lựa chọn điện áp: Có thể thiết kế 24V, 36V, 48V, 50V hoặc 60VDC theo đúng yêu cầu của tải.
• Dải dòng rộng 50A đến 250A: Đáp ứng từ những tải DC vừa phải đến các hệ thống cần dòng điện lớn.
• Thiết kế theo công suất thực tế: Cuộn dây, cầu diode và thanh cái có thể được tính toán phù hợp với từng cấu hình.
• Phù hợp vận hành công nghiệp: Có thể sử dụng trong nhà máy, xưởng sản xuất và hệ thống kỹ thuật chuyên dụng.
• Có thể tích hợp đồng hồ: Thuận tiện theo dõi trực tiếp điện áp và dòng điện trong quá trình vận hành.
• Có thể trang bị bảo vệ: Hỗ trợ bảo vệ quá dòng, quá nhiệt hoặc ngắn mạch tùy cấu hình thiết kế.
• Linh hoạt theo yêu cầu: Có thể tùy chỉnh điện áp, dòng, số pha, kiểu tủ và phương pháp làm mát.

Ứng Dụng Của Biến Áp Chỉnh Lưu AC/DC

Nguồn DC dòng lớn được sử dụng trong nhiều lĩnh vực sản xuất và kỹ thuật. Việc lựa chọn điện áp và dòng phụ thuộc trực tiếp vào thiết bị hoặc quy trình công nghệ phía sau.

Một số ứng dụng phổ biến:

• Hệ thống xi mạ: Cung cấp nguồn DC dòng lớn cho các quy trình điện hóa có thông số phù hợp.
• Nạp ắc quy: Sử dụng trong các bộ sạc có điện áp và thuật toán nạp được thiết kế phù hợp với loại ắc quy.
• Motor DC: Cấp nguồn cho động cơ một chiều khi điện áp và dòng định mức tương thích.
• Hệ thống điện phân: Cung cấp nguồn DC cho các quá trình điện hóa trong sản xuất.
• Tủ nguồn công nghiệp: Tạo nguồn một chiều cho thiết bị và hệ thống cần dòng lớn.
• Dây chuyền sản xuất: Cấp nguồn cho các công đoạn sử dụng thiết bị DC chuyên dụng.
• Bàn thử nghiệm: Phục vụ test tải, motor, linh kiện và thiết bị sử dụng nguồn DC.
• Xưởng sửa chữa: Cấp nguồn DC công suất lớn để chạy thử thiết bị sau sửa chữa.
• Hệ thống điều khiển chuyên dụng: Cấp nguồn cho những tải DC có dòng cao hơn các bộ nguồn thông thường.

Lưu Ý Khi Sử Dụng Biến Áp Chỉnh Lưu AC/DC

Bộ chỉnh lưu có dòng đầu ra lớn nên quá trình đấu nối và vận hành cần được thực hiện cẩn thận.

Một số lưu ý quan trọng:

• Kiểm tra nguồn AC đầu vào: Xác định đúng điện áp và số pha trước khi cấp điện cho thiết bị.
• Xác định đúng điện áp DC: Không cấp 48V hoặc 60V cho thiết bị chỉ được thiết kế sử dụng 24V.
• Không vượt dòng định mức: Dòng cao hơn giới hạn có thể làm diode, dây dẫn hoặc biến áp quá nhiệt.
• Đấu đúng cực tính: Phân biệt rõ cực dương và cực âm ở đầu ra DC trước khi kết nối tải.
• Chọn dây dẫn phù hợp: Dòng 50A đến 250A yêu cầu tiết diện dây và đầu cos được tính toán theo thực tế.
• Kiểm tra terminal: Điểm đấu lỏng có thể gây phát nhiệt mạnh và làm hư hỏng đầu nối.
• Đảm bảo tản nhiệt: Không che kín quạt, khe gió hoặc bộ tản nhiệt khi thiết bị đang vận hành.
• Lắp thiết bị bảo vệ: Aptomat, cầu chì và bảo vệ quá dòng cần phù hợp với công suất của hệ thống.
• Theo dõi nhiệt độ: Nếu thiết bị nóng bất thường hoặc có mùi khét cần ngắt nguồn để kiểm tra.
• Không chập hai cực DC: Dòng ngắn mạch có thể rất lớn và gây hư hỏng nghiêm trọng.
• Ngắt nguồn trước khi bảo dưỡng: Không thay đổi dây hoặc terminal khi hệ thống vẫn đang mang điện.
