Biến áp Litanda 3 pha ngâm dầu 75KVA vào 380V ra 220V hoặc 200V, dùng cho máy móc công nghiệp, tản nhiệt tốt, sản xuất theo yêu cầu.

Biến Áp Litanda 3 Pha Ngâm Dầu 75KVA Vào 380V Ra 220V Hoặc 200V

Biến áp Litanda 3 pha ngâm dầu 75KVA vào 380V ra 220V hoặc 200V là thiết bị hạ áp công suất lớn, được sản xuất theo yêu cầu để cấp nguồn cho máy móc và dây chuyền công nghiệp sử dụng điện áp 3 pha thấp hơn điện lưới thông thường. Máy tiếp nhận nguồn điện 380V 3 pha, sau đó chuyển đổi xuống 220V hoặc 200V 3 pha tùy theo thông số của thiết bị cần sử dụng.

Khác với biến áp khô làm mát bằng không khí, dòng biến áp này có phần lõi và dây quấn được đặt trong thùng dầu chuyên dụng. Dầu biến áp vừa hỗ trợ cách điện, vừa giúp truyền nhiệt từ cuộn dây ra vỏ thùng hiệu quả hơn. Nhờ đó, máy phù hợp với nhà máy, xưởng sản xuất và hệ thống vận hành liên tục, nơi yêu cầu thiết bị có khả năng chịu tải ổn định và tản nhiệt tốt.

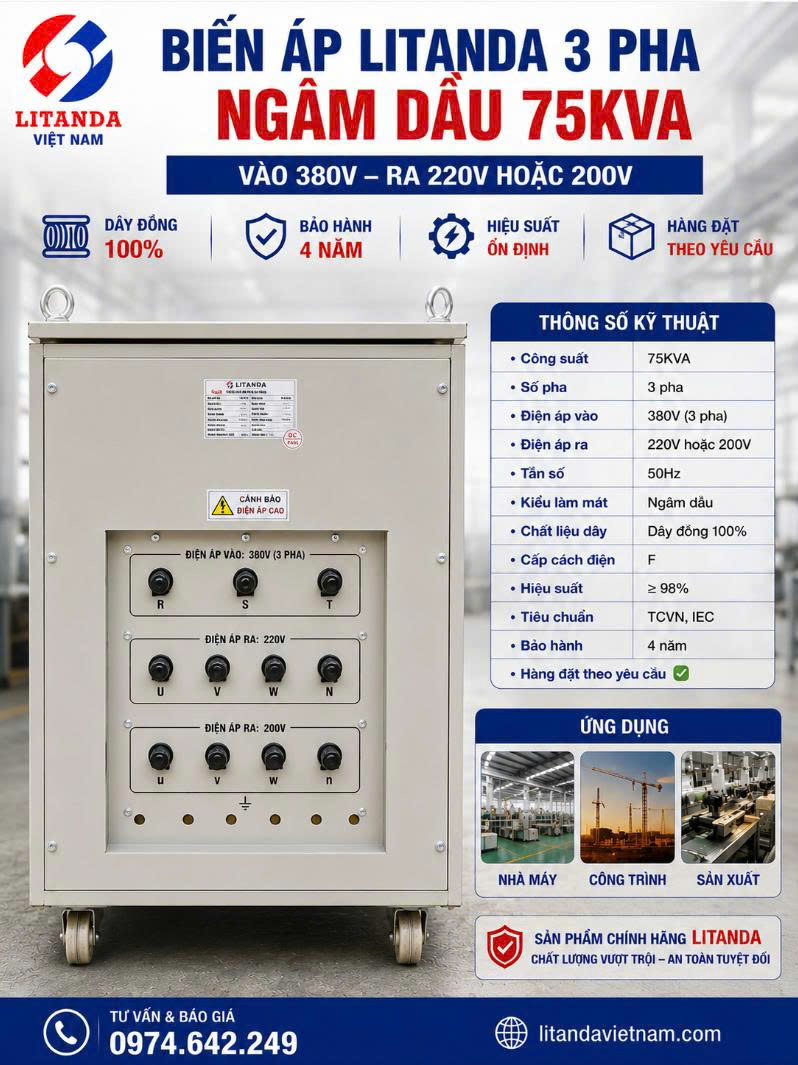

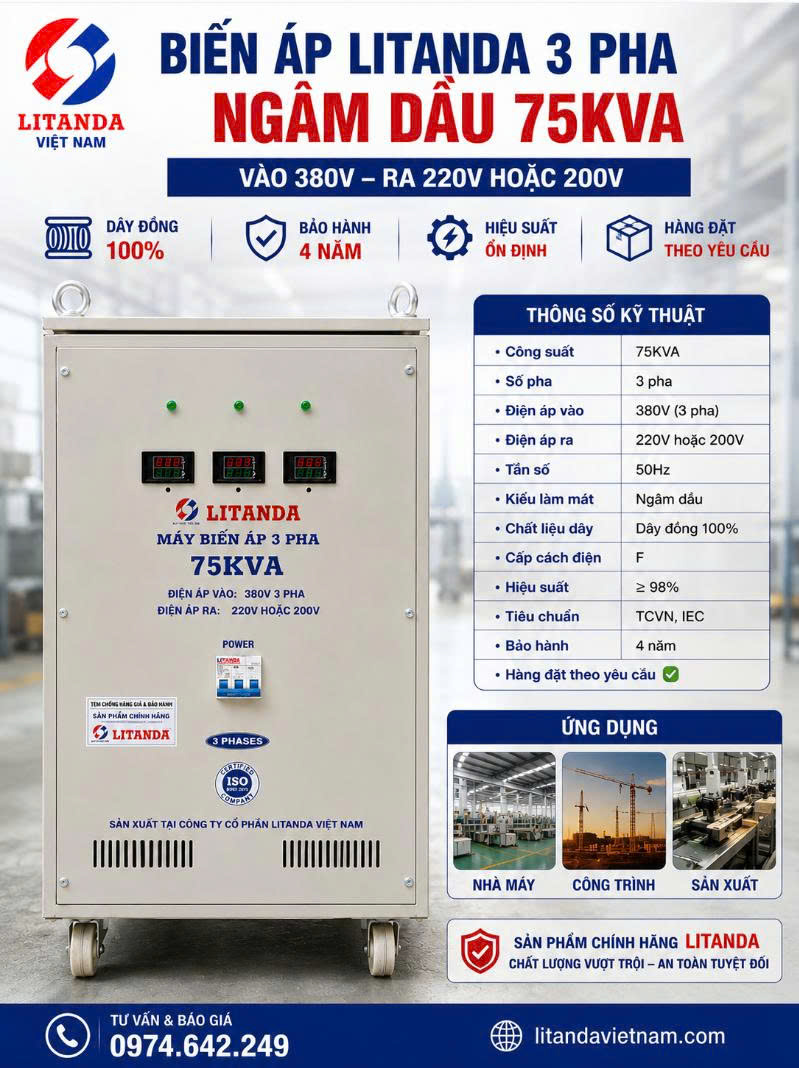

Thông Số Biến Áp Litanda 3 Pha Ngâm Dầu 75KVA

Biến áp được thiết kế theo từng đơn hàng thực tế. Thông số cơ bản của sản phẩm gồm:

• Thương hiệu: Litanda
• Loại máy: Biến áp 3 pha ngâm dầu
• Công suất định mức: 75KVA
• Điện áp đầu vào: 380V 3 pha
• Điện áp đầu ra: 220V hoặc 200V 3 pha
• Tần số hoạt động: 50Hz
• Chức năng: Hạ điện áp
• Phương pháp làm mát: Làm mát và cách điện bằng dầu biến áp
• Chế độ vận hành: Liên tục
• Kiểu sản xuất: Hàng đặt theo yêu cầu
• Môi trường sử dụng: Nhà máy, xưởng sản xuất, khu công nghiệp
• Hình thức đấu nối: Theo yêu cầu của hệ thống điện
• Bảo hành: Theo chính sách của nhà sản xuất

Điện áp đầu ra 220V hoặc 200V sẽ được lựa chọn dựa trên thông số định mức của máy móc. Trường hợp cần cả hai cấp điện áp trên cùng một biến áp, khách hàng phải cung cấp rõ công suất sử dụng tại từng đầu ra để kỹ thuật tính toán cuộn dây phù hợp.

Biến Áp 75KVA Vào 380V Ra 220V Hoặc 200V Dùng Để Làm Gì?

Nguồn điện công nghiệp phổ biến tại Việt Nam là 380V 3 pha. Tuy nhiên, nhiều máy móc nhập khẩu từ Nhật Bản, Đài Loan, Hàn Quốc hoặc một số thị trường khác lại được thiết kế để hoạt động ở điện áp 200V hoặc 220V 3 pha.

Nếu cấp trực tiếp nguồn 380V vào thiết bị chỉ sử dụng 200V hoặc 220V, các linh kiện điện, động cơ và bộ điều khiển có thể bị quá áp, nóng nhanh hoặc hư hỏng. Biến áp Litanda 75KVA có nhiệm vụ đưa nguồn điện về đúng mức điện áp mà thiết bị yêu cầu.

Máy thường được sử dụng cho:

• Máy CNC và trung tâm gia công cơ khí.
• Máy ép nhựa, máy thổi nhựa.
• Máy cắt, máy dập và máy uốn kim loại.
• Máy móc sản xuất nhập khẩu.
• Dây chuyền đóng gói tự động.
• Thiết bị chế biến thực phẩm.
• Hệ thống bơm và động cơ 3 pha.
• Máy nén khí công nghiệp.
• Tủ điện điều khiển sử dụng nguồn 200V hoặc 220V.
• Dây chuyền sản xuất hoạt động liên tục nhiều ca.

Nên Chọn Đầu Ra 220V Hay 200V 3 Pha?

Việc chọn đầu ra 220V hay 200V không dựa trên cảm tính mà phải căn cứ vào tem thông số và tài liệu kỹ thuật của thiết bị sử dụng điện.

Biến áp 380V ra 220V 3 pha

Nguồn 220V 3 pha được sử dụng cho một số máy móc công nghiệp, động cơ và thiết bị nhập khẩu có điện áp định mức tương ứng. Trước khi đặt máy, cần xác định rõ thiết bị dùng điện áp 220V giữa hai dây pha hay cần thêm dây trung tính.

Biến áp 380V ra 200V 3 pha

Nguồn 200V 3 pha thường gặp ở máy móc công nghiệp nhập khẩu từ Nhật Bản. Đây là mức điện áp riêng, không nên thay thế trực tiếp bằng nguồn 220V nếu chưa có xác nhận từ nhà sản xuất thiết bị.

Chênh lệch 20V có thể không lớn khi nhìn bằng con số, nhưng nếu thiết bị phải hoạt động liên tục, điện áp cao hơn định mức có thể làm tăng nhiệt độ động cơ, ảnh hưởng linh kiện điện tử và rút ngắn tuổi thọ của máy.

Vì vậy, nếu tem thiết bị ghi 3 pha 200V thì nên sử dụng đầu ra 200V. Nếu tem ghi 3 pha 220V thì cần đặt biến áp đúng đầu ra 220V.

Biến Áp Ngâm Dầu Là Gì?

Biến áp ngâm dầu là loại máy có lõi thép và hệ thống dây quấn được đặt trong thùng chứa dầu cách điện. Dầu biến áp đảm nhận hai nhiệm vụ chính là tăng khả năng cách điện giữa các bộ phận mang điện và hỗ trợ truyền nhiệt ra bên ngoài.

Khi máy hoạt động, lõi thép và cuộn dây sinh nhiệt. Lượng nhiệt này được dầu hấp thụ, lưu chuyển trong thùng và truyền ra thành vỏ hoặc hệ thống cánh tản nhiệt. Nhờ cơ chế đó, nhiệt độ bên trong máy được kiểm soát tốt hơn so với việc chỉ làm mát bằng không khí tự nhiên.

Dòng biến áp ngâm dầu đặc biệt phù hợp với công suất 75KVA vì máy thường phải cấp điện cho nhiều thiết bị hoặc tải công nghiệp có thời gian vận hành dài.

Ưu Điểm Của Biến Áp Litanda 3 Pha Ngâm Dầu 75KVA

Khả năng tản nhiệt tốt

Dầu biến áp tiếp xúc trực tiếp với lõi thép và cuộn dây, giúp hấp thụ nhiệt tại khu vực phát sinh. Nhiệt được truyền ra thùng máy, hạn chế tình trạng tích nhiệt cục bộ trong quá trình vận hành.

Phù hợp với chế độ hoạt động liên tục

Máy công nghiệp thường hoạt động nhiều giờ mỗi ngày, thậm chí theo ba ca. Thiết kế ngâm dầu giúp biến áp thích nghi tốt hơn với môi trường cần cấp điện liên tục, miễn là công suất được lựa chọn đúng và hệ thống thông gió đạt yêu cầu.

Khả năng cách điện cao

Dầu chuyên dụng tạo thêm môi trường cách điện giữa cuộn dây, lõi thép và vỏ máy. Đây là yếu tố quan trọng đối với biến áp công suất lớn, nơi dòng điện vận hành cao hơn đáng kể so với các dòng máy dân dụng.

Độ bền cơ học tốt

Thùng dầu giúp bảo vệ phần lõi và dây quấn khỏi bụi, độ ẩm và các tác động trực tiếp từ môi trường bên ngoài. Máy có thể được thiết kế thêm mái che, bánh xe hoặc tủ bảo vệ tùy theo vị trí lắp đặt.

Sản xuất theo đúng yêu cầu sử dụng

Biến áp Litanda 75KVA không chỉ được xác định theo công suất mà còn có thể tùy chỉnh điện áp, cách đấu dây, kích thước đầu cốt, vị trí cáp vào ra và phụ kiện bảo vệ. Điều này giúp máy phù hợp hơn với hệ thống điện sẵn có tại nhà máy.

Nguyên Lý Hoạt Động Của Biến Áp 380V Ra 220V/200V

Khi nguồn điện xoay chiều 380V 3 pha được cấp vào cuộn sơ cấp, dòng điện tạo ra từ trường biến thiên trong lõi thép. Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra điện áp thấp hơn theo tỷ lệ số vòng dây đã được tính toán.

Nếu máy được thiết kế đầu ra 220V thì tỷ lệ vòng dây sẽ được tính để chuyển từ 380V xuống 220V. Tương tự, phiên bản đầu ra 200V sẽ có tỷ lệ vòng dây phù hợp với mức điện áp 200V.

Biến áp chỉ có chức năng chuyển đổi điện áp, không tự động giữ điện áp đầu ra cố định như ổn áp. Khi điện áp đầu vào 380V tăng hoặc giảm, điện áp đầu ra cũng thay đổi theo tỷ lệ tương ứng. Nếu nguồn điện tại nhà máy dao động mạnh, cần kiểm tra thêm giải pháp ổn định điện áp trước khi cấp vào thiết bị.

Biến Áp 75KVA Có Thể Cấp Cho Tải Bao Nhiêu?

Công suất 75KVA là công suất biểu kiến của biến áp. Công suất thực tế tính theo kW phụ thuộc vào hệ số công suất của tải.

Với hệ số công suất khoảng 0,8, biến áp 75KVA có thể tương ứng với khoảng 60kW công suất hữu ích. Tuy nhiên, không nên mặc định rằng máy luôn cấp được đủ 60kW cho mọi loại thiết bị. Khả năng vận hành còn phụ thuộc vào:

• Loại tải là điện trở, điện tử hay động cơ.
• Dòng khởi động của thiết bị.
• Số lượng máy khởi động cùng lúc.
• Thời gian hoạt động liên tục.
• Mức độ cân bằng giữa ba pha.
• Nhiệt độ và điều kiện thông gió tại vị trí lắp đặt.
• Hệ số công suất thực tế của toàn hệ thống.

Đối với tải thuần trở như điện trở gia nhiệt, có thể lựa chọn công suất dự phòng khoảng 15–20%. Đối với động cơ, máy nén hoặc thiết bị có dòng khởi động lớn, nên dự phòng cao hơn để tránh sụt áp khi khởi động.

Dòng Điện Định Mức Của Biến Áp 75KVA

Ở cùng một mức công suất, điện áp càng thấp thì dòng điện đầu ra càng lớn. Vì vậy, đầu ra 200V sẽ có dòng điện cao hơn đầu ra 220V.

Dòng điện ước tính của biến áp 75KVA trong điều kiện tải cân bằng:

• Phía đầu vào 380V: Khoảng 114A.
• Phía đầu ra 220V: Khoảng 197A.
• Phía đầu ra 200V: Khoảng 217A.

Các con số trên là giá trị tính toán tham khảo. Khi lựa chọn dây dẫn, aptomat, cầu dao và đầu cốt, cần xét thêm dòng khởi động, chiều dài đường dây, điều kiện lắp đặt và hệ số dự phòng.

Đặc biệt, phía đầu ra có dòng điện lớn nên phải sử dụng dây dẫn đủ tiết diện. Dây quá nhỏ có thể gây nóng cáp, sụt áp, tổn hao điện và làm thiết bị hoạt động không ổn định.

Biến Áp Ngâm Dầu 75KVA Khác Gì Biến Áp Khô?

Biến áp khô sử dụng không khí để làm mát, thường có kết cấu gọn và thuận tiện khi đặt trong nhà. Biến áp ngâm dầu sử dụng dầu cách điện để hỗ trợ truyền nhiệt và bảo vệ cuộn dây.

Đối với công suất 75KVA, biến áp ngâm dầu có một số lợi thế khi sử dụng cho nhà máy:

• Tản nhiệt hiệu quả trong thời gian vận hành dài.
• Phù hợp với tải công nghiệp hoạt động liên tục.
• Phần dây quấn được bảo vệ tốt khỏi bụi và độ ẩm.
• Có thể thiết kế cánh tản nhiệt để tăng diện tích thoát nhiệt.
• Độ ổn định cao khi được bảo dưỡng đúng quy trình.

Trong khi đó, biến áp khô có ưu điểm là dễ quan sát, không phải kiểm tra dầu và phù hợp với nơi yêu cầu cao về vệ sinh. Việc lựa chọn loại khô hay ngâm dầu cần dựa trên môi trường lắp đặt, thời gian vận hành và yêu cầu kỹ thuật của công trình.

Cấu Tạo Cơ Bản Của Biến Áp Litanda 75KVA Ngâm Dầu

Một bộ biến áp ngâm dầu 75KVA thường gồm các bộ phận chính:

• Lõi thép kỹ thuật điện.
• Cuộn dây sơ cấp 380V.
• Cuộn dây thứ cấp 220V hoặc 200V.
• Hệ thống vật liệu cách điện.
• Dầu biến áp chuyên dụng.
• Thùng chứa dầu.
• Cánh hoặc bề mặt tản nhiệt.
• Sứ đầu vào và đầu ra.
• Điểm tiếp địa vỏ máy.
• Nhãn thông số kỹ thuật.
• Van xả hoặc vị trí kiểm tra dầu tùy thiết kế.
• Bánh xe di chuyển nếu khách hàng yêu cầu.

Từng bộ phận cần được tính toán đồng bộ. Một chiếc biến áp bền không chỉ phụ thuộc vào lượng dây quấn mà còn liên quan đến chất lượng lõi thép, vật liệu cách điện, kết cấu tản nhiệt và quy trình lắp ráp.

Biến Áp 75KVA Có Thể Làm Hai Đầu Ra 220V Và 200V Không?

Máy có thể được thiết kế một đầu ra 220V, một đầu ra 200V hoặc hai cấp điện áp trên cùng thiết bị. Tuy nhiên, phương án này cần được thống nhất ngay từ trước khi sản xuất.

Nếu cần cả 220V và 200V, khách hàng phải cung cấp:

• Công suất dự kiến sử dụng tại đầu ra 220V.
• Công suất dự kiến sử dụng tại đầu ra 200V.
• Hai đầu ra có hoạt động đồng thời hay không.
• Có cần cách ly riêng giữa các đầu ra hay không.
• Từng đầu ra cần ba dây hay bốn dây.
• Có cần dây trung tính hay không.

Tổng công suất sử dụng tại các đầu ra không được vượt quá công suất thiết kế của biến áp. Không nên tự ý đấu thêm đầu ra hoặc thay đổi điểm lấy điện sau khi máy đã hoàn thiện vì có thể làm sai tỷ lệ điện áp và ảnh hưởng cân bằng cuộn dây.

Ứng Dụng Thực Tế Của Biến Áp 75KVA 3 Pha

Biến áp Litanda 75KVA vào 380V ra 220V hoặc 200V được sử dụng phổ biến trong các trường hợp:

• Nhà máy nhập máy móc Nhật Bản sử dụng điện 200V 3 pha.
• Xưởng cơ khí dùng nhiều máy CNC.
• Dây chuyền sản xuất linh kiện điện tử.
• Nhà máy nhựa, cao su và bao bì.
• Hệ thống máy ép, máy dập công suất lớn.
• Thiết bị chế biến nông sản và thực phẩm.
• Máy móc sản xuất cần nguồn 220V 3 pha.
• Tủ điện cấp nguồn cho một khu vực máy riêng.
• Hệ thống thử nghiệm thiết bị điện công nghiệp.
• Dự án cần chuyển đổi nguồn nhưng không muốn can thiệp vào máy móc nguyên bản.

Những Thông Tin Cần Cung Cấp Khi Đặt Biến Áp

Để thiết kế chính xác biến áp Litanda 3 pha ngâm dầu 75KVA, khách hàng nên cung cấp các thông tin sau:

1. Điện áp đầu vào thực tế tại nhà máy.
2. Điện áp đầu ra cần dùng là 220V hay 200V.
3. Công suất tổng của các thiết bị.
4. Dòng điện ghi trên tem máy.
5. Tải sử dụng là động cơ, gia nhiệt hay thiết bị điện tử.
6. Số lượng máy hoạt động đồng thời.
7. Dòng khởi động lớn nhất.
8. Yêu cầu ba dây hay bốn dây.
9. Có cần dây trung tính hay không.
10. Thời gian vận hành mỗi ngày.
11. Vị trí lắp trong nhà hay ngoài trời.
12. Yêu cầu về bánh xe, mái che và thiết bị bảo vệ.

Nếu có hình ảnh tem máy, catalog hoặc sơ đồ điện, nên gửi kèm để kỹ thuật kiểm tra. Tem máy thường thể hiện rõ điện áp, dòng điện, tần số và công suất, giúp hạn chế sai sót khi đặt hàng.

Hướng Dẫn Lắp Đặt Biến Áp Ngâm Dầu 75KVA

Biến áp công suất 75KVA có dòng điện lớn nên cần được lắp đặt bởi kỹ thuật viên có chuyên môn. Vị trí đặt máy phải chắc chắn, khô ráo và có khoảng trống thông thoáng để tản nhiệt.

Khi lắp đặt cần lưu ý:

• Đặt máy trên nền phẳng, chịu được trọng lượng thiết bị.
• Không đặt gần nguồn nhiệt, hóa chất ăn mòn hoặc khu vực dễ ngập nước.
• Đấu dây tiếp địa cho vỏ thùng.
• Lắp aptomat bảo vệ ở phía đầu vào và đầu ra.
• Sử dụng dây dẫn đúng tiết diện.
• Siết chặt đầu cốt để tránh phát nhiệt tại điểm tiếp xúc.
• Kiểm tra đúng điện áp trước khi đấu tải.
• Kiểm tra thứ tự pha nếu thiết bị có động cơ.
• Không vận hành máy khi phát hiện rò rỉ dầu.
• Không tự ý mở thùng hoặc bổ sung dầu không đúng chủng loại.

Sau khi đấu nối, nên đo điện áp không tải tại đầu ra. Khi điện áp đúng yêu cầu mới tiến hành đóng tải từng bước, tránh cấp toàn bộ hệ thống cùng một lúc trong lần vận hành đầu tiên.

Bảo Dưỡng Biến Áp Litanda Ngâm Dầu

Biến áp ngâm dầu không cần bảo dưỡng quá phức tạp, nhưng cần được kiểm tra định kỳ để phát hiện sớm những dấu hiệu bất thường.

Các hạng mục cần quan sát gồm:

• Mức dầu và hiện tượng rò rỉ dầu.
• Màu sắc, mùi và tình trạng dầu biến áp.
• Nhiệt độ vỏ máy khi mang tải.
• Tiếng rung hoặc tiếng kêu bất thường.
• Độ chặt của đầu cốt điện.
• Tình trạng sứ đầu vào, đầu ra.
• Hệ thống tiếp địa.
• Mức cân bằng dòng điện giữa ba pha.
• Bụi bẩn tại bề mặt tản nhiệt.

Nếu máy nóng hơn bình thường, không nên chỉ tập trung vào biến áp. Cần kiểm tra thêm tải có vượt công suất hay không, dây dẫn có đủ tiết diện không, đầu cốt có bị lỏng và dòng điện giữa các pha có mất cân bằng hay không.

Vì Sao Nên Đặt Biến Áp Đúng Điện Áp Máy Móc?

Máy móc nhập khẩu thường được thiết kế cho một mức điện áp cụ thể. Sử dụng sai điện áp có thể khiến động cơ nóng, lực kéo giảm, thiết bị điện tử báo lỗi hoặc linh kiện bị quá tải.

Đặt biến áp đúng thông số mang lại những lợi ích:

• Thiết bị nhận đúng điện áp định mức.
• Hạn chế nguy cơ quá áp hoặc thiếu áp.
• Động cơ vận hành đúng tốc độ và mô-men thiết kế.
• Giảm nhiệt độ bất thường tại cuộn dây động cơ.
• Hạn chế lỗi bộ điều khiển và biến tần.
• Không phải thay đổi kết cấu nguyên bản của máy.
• Thuận tiện khi di chuyển hoặc thay đổi dây chuyền sau này.

Một biến áp được chọn đúng không chỉ giúp máy chạy được mà còn giúp toàn bộ hệ thống vận hành ổn định hơn trong thời gian dài.

Đặt Biến Áp Litanda 3 Pha Ngâm Dầu 75KVA Theo Yêu Cầu

Biến áp Litanda 3 pha ngâm dầu 75KVA vào 380V ra 220V hoặc 200V là giải pháp phù hợp cho nhà máy cần sử dụng máy móc công nghiệp có điện áp khác với nguồn điện hiện có. Thiết kế ngâm dầu hỗ trợ cách điện và tản nhiệt, phù hợp với hệ thống có công suất lớn và thời gian làm việc kéo dài.

Do đây là dòng máy đặt theo thông số riêng, trước khi sản xuất cần xác định chính xác điện áp đầu ra, công suất tải, dòng khởi động, sơ đồ đấu dây và môi trường lắp đặt. Việc cung cấp đầy đủ tem máy và hồ sơ kỹ thuật sẽ giúp lựa chọn đúng cấu hình, tránh thiếu công suất hoặc sai điện áp sau khi bàn giao.

Hotline tư vấn và hỗ trợ trực tiếp: 0986.203.203
