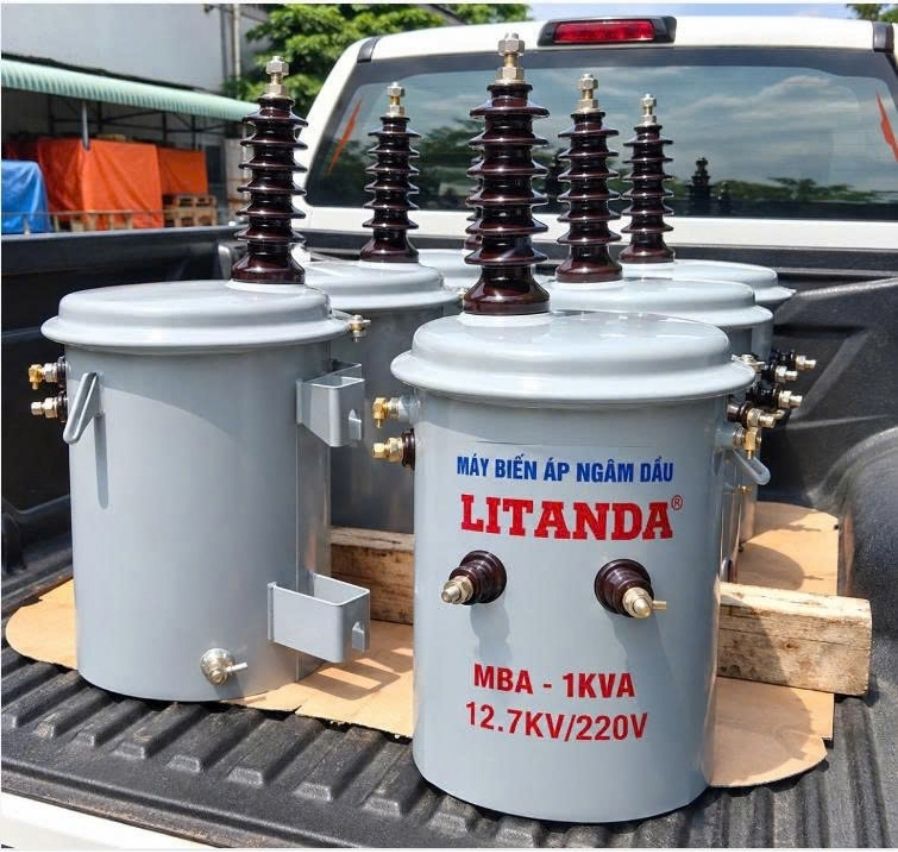

Biến Áp Ngâm Dầu Litanda 1KVA 12.7KV/220V Chính Hãng

Biến Áp Ngâm Dầu Litanda 1KVA 12.7KV/220V

Biến áp ngâm dầu Litanda 1KVA 12.7KV/220V là thiết bị biến đổi điện áp xoay chiều, được thiết kế để hạ nguồn điện từ 12.700V xuống 220V với công suất biểu kiến định mức 1KVA, tương đương 1.000VA. Với cấu hình 1 pha, dòng điện lý thuyết phía cao áp 12.7KV khoảng 0,079A, trong khi dòng điện phía hạ áp 220V đạt khoảng 4,55A khi biến áp vận hành ở toàn bộ công suất định mức.

Thiết bị sử dụng kết cấu ngâm dầu, trong đó lõi từ và hệ thống cuộn dây được đặt trong môi trường dầu cách điện theo thiết kế. Dầu biến áp đảm nhiệm đồng thời vai trò hỗ trợ cách điện và truyền nhiệt từ phần tác dụng ra thùng máy hoặc kết cấu tản nhiệt. Nhờ đó, sản phẩm phù hợp với các hệ thống kỹ thuật, tủ điện, thiết bị thử nghiệm và máy móc chuyên dụng cần chuyển đổi từ nguồn điện áp 12.7KV xuống 220VAC ở mức công suất nhỏ.

Do phía sơ cấp làm việc ở 12.7KV, toàn bộ quá trình thiết kế, lắp đặt, đấu nối, kiểm tra và vận hành cần được thực hiện bởi nhân sự có chuyên môn phù hợp về điện trung áp, đồng thời tuân thủ hồ sơ kỹ thuật và phương án bảo vệ của hệ thống.

Đặc Điểm Của Biến Áp Ngâm Dầu Litanda 1KVA

Mặc dù công suất định mức chỉ 1KVA, biến áp có tỷ số điện áp tương đối lớn, từ 12.7KV xuống 220V. Vì vậy, yêu cầu kỹ thuật của sản phẩm không chỉ nằm ở khả năng mang tải mà còn tập trung vào hệ thống cách điện phía cao áp, khoảng cách điện, đầu xuyên, kết cấu cuộn dây và độ kín của thùng dầu.

Một số đặc điểm chính gồm:

• Công suất định mức 1KVA: Tương đương 1.000VA, phù hợp với các tải công suất nhỏ hoặc mạch phụ trợ chuyên dụng.
• Điện áp đầu vào 12.7KV: Yêu cầu hệ thống cách điện và thiết bị đấu nối phù hợp với cấp điện áp thực tế.
• Điện áp đầu ra 220VAC: Phù hợp với các tải sử dụng nguồn 220V khi tổng công suất và đặc tính tải nằm trong khả năng của biến áp.
• Kết cấu ngâm dầu: Dầu hỗ trợ cách điện và truyền nhiệt từ cuộn dây, lõi từ ra bên ngoài.
• Tỷ số biến áp lớn: Thực hiện hạ điện áp từ 12.700V xuống mức sử dụng 220V.
• Thiết kế chuyên dụng: Đầu xuyên, vật liệu cách điện, khoảng cách điện và kết cấu cơ khí cần được tính toán theo nguồn 12.7KV.
• Đầu ra là điện xoay chiều: Biến áp không có chức năng tự chuyển đổi AC thành DC.
• Không thay đổi tần số: Tần số đầu ra vẫn theo tần số của nguồn điện phía sơ cấp.

Thông Số Kỹ Thuật Biến Áp Ngâm Dầu Litanda 1KVA

Các thông số như số pha, tần số, cấp cách điện, loại dầu, mức chịu điện áp, kích thước, trọng lượng, kết cấu đầu xuyên và phương án làm mát cần được xác nhận theo tem máy, bản vẽ hoặc hồ sơ kỹ thuật của sản phẩm thực tế.

Video Sản Phẩm:

1KVA Tương Đương Bao Nhiêu kW?

KVA và kW là hai đại lượng khác nhau. KVA thể hiện công suất biểu kiến, trong khi kW thể hiện công suất thực mà tải sử dụng.

Công suất thực được xác định theo công thức:

P = S × cosφ

Trong đó:

• P: Công suất thực, đơn vị kW.
• S: Công suất biểu kiến, đơn vị KVA.
• cosφ: Hệ số công suất của tải.

Nếu tải có hệ số công suất bằng 1:

1KVA × 1 = 1kW

Nếu hệ số công suất cosφ = 0,8:

1KVA × 0,8 = 0,8kW

Có thể tham khảo bảng sau:

Vì vậy, không nên mặc định 1KVA luôn bằng 1kW. Khi lựa chọn biến áp cần xem xét đồng thời công suất VA, dòng điện, hệ số công suất và đặc tính của tải, đặc biệt đối với motor, cuộn dây điện từ hoặc các thiết bị có dòng khởi động.

Nguyên Lý Hoạt Động Của Biến Áp Ngâm Dầu 12.7KV/220V

Biến áp hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi nguồn điện xoay chiều 12.7KV được cấp vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi từ. Từ thông này liên kết với cuộn thứ cấp và cảm ứng ra mức điện áp 220V theo tỷ số vòng dây đã được tính toán.

Quá trình hoạt động có thể mô tả theo ba bước chính:

1. Nguồn điện 12.7KV được cấp vào cuộn sơ cấp: Cuộn cao áp tiếp nhận nguồn điện xoay chiều từ hệ thống.
2. Lõi từ dẫn từ thông: Từ thông biến thiên được hình thành trong lõi và liên kết giữa cuộn sơ cấp với cuộn thứ cấp.
3. Cuộn thứ cấp tạo ra điện áp 220VAC: Điện áp được hạ xuống theo tỷ số vòng dây để cấp cho tải phù hợp.

Về nguyên lý:

U1 / U2 ≈ N1 / N2

Trong đó:

• U1: Điện áp sơ cấp.
• U2: Điện áp thứ cấp.
• N1: Số vòng dây sơ cấp.
• N2: Số vòng dây thứ cấp.

Biến áp không phải ổn áp, vì vậy đầu ra không được hiểu là luôn cố định tuyệt đối ở 220V trong mọi điều kiện. Điện áp thực tế có thể thay đổi theo điện áp đầu vào, mức tải, tổn hao dây quấn và đặc tính điều chỉnh điện áp của máy.

Vai Trò Của Dầu Trong Biến Áp Ngâm Dầu

Dầu cách điện là một thành phần quan trọng trong kết cấu biến áp ngâm dầu, đặc biệt đối với thiết bị có phía sơ cấp làm việc ở mức điện áp 12.7KV. Tùy theo thiết kế, dầu có thể đảm nhiệm nhiều chức năng đồng thời.

• Hỗ trợ cách điện: Dầu góp phần tăng khả năng cách điện giữa các cuộn dây, lõi từ và các bộ phận mang điện.
• Truyền nhiệt: Nhiệt sinh ra từ cuộn dây và lõi từ được truyền qua dầu tới thành thùng hoặc bộ phận tản nhiệt.
• Hỗ trợ phân bố nhiệt: Giúp hạn chế việc nhiệt tập trung tại một số vị trí trong phần tác dụng của biến áp.
• Bao quanh lõi và cuộn dây: Tạo môi trường cách điện phù hợp theo cấu tạo của thiết bị.
• Phù hợp với thiết kế điện áp cao: Kết cấu ngâm dầu thường được sử dụng trong những ứng dụng cần yêu cầu cách điện cao và khả năng kiểm soát nhiệt tốt.

Loại dầu, lượng dầu, phương án lưu thông và cách làm mát phải được xác định theo thiết kế kỹ thuật. Không nên tự ý thay đổi loại dầu hoặc bổ sung dầu không đúng thông số của nhà sản xuất.

Ứng Dụng Của Biến Áp Ngâm Dầu Litanda 1KVA

Biến áp ngâm dầu Litanda 1KVA 12.7KV/220V thuộc nhóm thiết bị có cấu hình điện áp chuyên dụng, phù hợp với các hệ thống kỹ thuật đặc thù hơn là sử dụng như một biến áp dân dụng thông thường.

Một số ứng dụng có thể gồm:

• Hệ thống thử nghiệm: Hạ nguồn 12.7KV xuống 220V để cấp cho một số mạch hoặc thiết bị thử nghiệm có công suất phù hợp.
• Thiết bị đo lường: Cung cấp nguồn 220VAC cho các thiết bị đo hoặc mạch phụ trợ trong hệ thống điện chuyên dụng.
• Tủ điện kỹ thuật: Tạo nguồn hạ áp 220V từ phía nguồn 12.7KV theo thiết kế của hệ thống.
• Máy móc công nghiệp: Cấp nguồn cho các mạch điều khiển, thiết bị phụ hoặc tải nhỏ yêu cầu điện áp 220VAC.
• Phòng nghiên cứu và thử nghiệm: Sử dụng trong các cấu hình nguồn được thiết kế riêng phục vụ kiểm tra và nghiên cứu.
• Thiết bị chuyên biệt: Phù hợp với các ứng dụng có yêu cầu riêng về tỷ số điện áp, cách điện và kết cấu ngâm dầu.

Trước khi đưa vào sử dụng cần kiểm tra chính xác công suất tải, dòng điện, số pha, sơ đồ nguồn và yêu cầu cách điện, tránh lựa chọn chỉ dựa trên hai thông số 1KVA và 220V.

Lưu Ý Khi Lắp Đặt Biến Áp Ngâm Dầu 12.7KV

Do đầu vào làm việc ở mức 12.7KV, biến áp cần được lắp đặt và vận hành bởi người có chuyên môn, đồng thời tuân thủ đúng hồ sơ kỹ thuật và phương án bảo vệ của hệ thống.

• Kiểm tra đúng đầu cao áp và hạ áp: Xác định chính xác phía vào 12.7KV và phía ra 220V trước khi đấu nối.
• Kiểm tra đầu xuyên và cách điện: Đảm bảo không có hiện tượng nứt, vỡ, bám bẩn hoặc hư hỏng bất thường.
• Theo dõi tình trạng dầu: Kiểm tra mức dầu, độ kín của thùng và dấu hiệu rò rỉ trước khi đưa máy vào vận hành.
• Thực hiện tiếp địa phù hợp: Phần vỏ kim loại và các bộ phận liên quan cần được nối đất theo thiết kế hệ thống.
• Sử dụng thiết bị bảo vệ đúng cấp điện áp: Thiết bị đóng cắt và bảo vệ phải phù hợp với nguồn 12.7KV và điều kiện vận hành thực tế.
• Kiểm tra điện áp đầu ra trước khi đấu tải: Xác nhận đầu ra 220V đạt yêu cầu rồi mới kết nối thiết bị sử dụng.
• Theo dõi nhiệt độ và tiếng ồn: Trong quá trình vận hành cần kiểm tra nhiệt độ, độ rung, tiếng kêu và tình trạng các đầu nối.
• Không tự ý thay đổi kết cấu máy: Không thay dầu, thay đầu xuyên hoặc sửa đổi hệ thống cách điện khi chưa có hướng dẫn kỹ thuật phù hợp.

Với biến áp 12.7KV/220V, ngoài công suất 1KVA cần đặc biệt chú ý đến cấp cách điện, đầu xuyên cao áp, dầu cách điện, tiếp địa và phương án bảo vệ tổng thể để hệ thống vận hành đúng thiết kế và an toàn.
