Biến Áp Ngâm Dầu Litanda 1KVA 22KV/220V

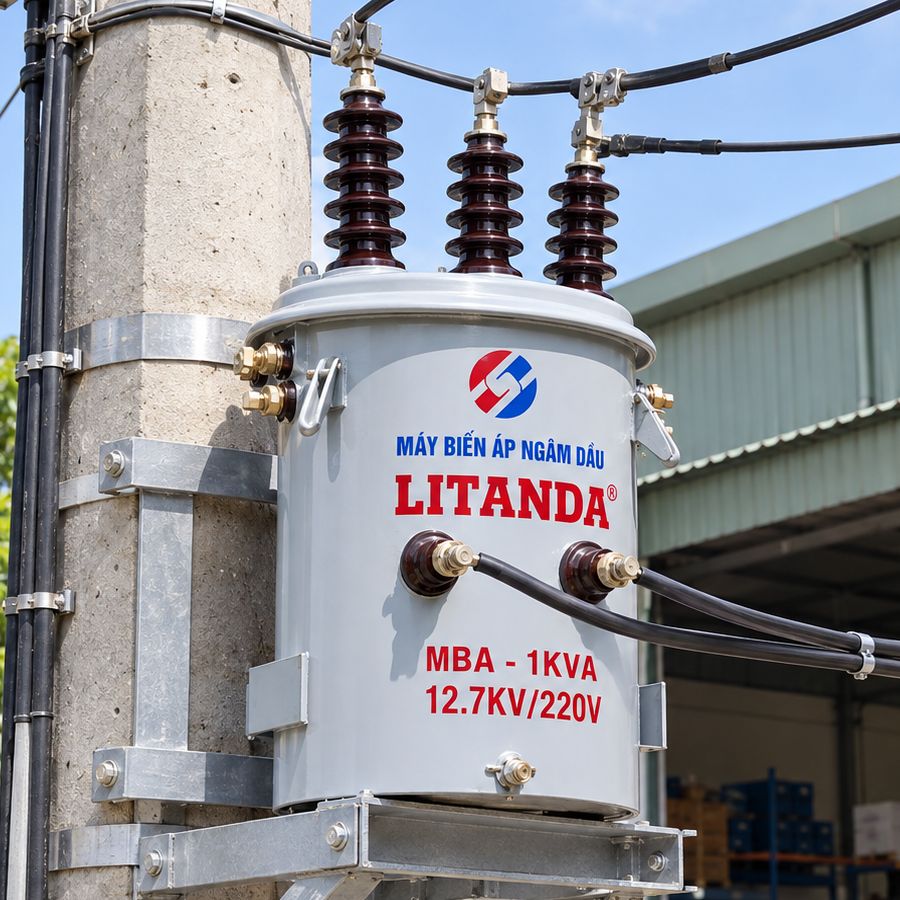

Biến Áp Ngâm Dầu 1KVA 22KV/220V

Biến áp ngâm dầu Litanda 1KVA 22KV/220V là thiết bị chuyên dụng dùng để hạ điện áp xoay chiều từ 22.000V xuống 220VAC, với công suất biểu kiến định mức 1KVA, tương đương 1.000VA. Sản phẩm phù hợp với các hệ thống kỹ thuật cần lấy một nguồn 220V công suất nhỏ từ phía nguồn điện áp cao 22KV.

Với cấu hình 1 pha, dòng điện lý thuyết phía sơ cấp 22KV vào khoảng 0,0455A, tương đương 45,5mA, trong khi dòng điện phía thứ cấp 220V khoảng 4,55A khi biến áp làm việc ở công suất định mức. Do phía sơ cấp làm việc ở mức điện áp cao, yêu cầu kỹ thuật của sản phẩm tập trung nhiều vào cuộn cao áp, đầu xuyên, khoảng cách cách điện, vật liệu cách điện, thùng dầu và hệ thống bảo vệ.

Biến áp sử dụng kết cấu ngâm dầu, trong đó lõi từ và cuộn dây được bố trí trong môi trường dầu cách điện. Dầu vừa hỗ trợ cách điện giữa các phần mang điện, vừa truyền nhiệt từ cuộn dây và lõi từ ra thùng máy, giúp thiết bị vận hành phù hợp với điều kiện thiết kế.

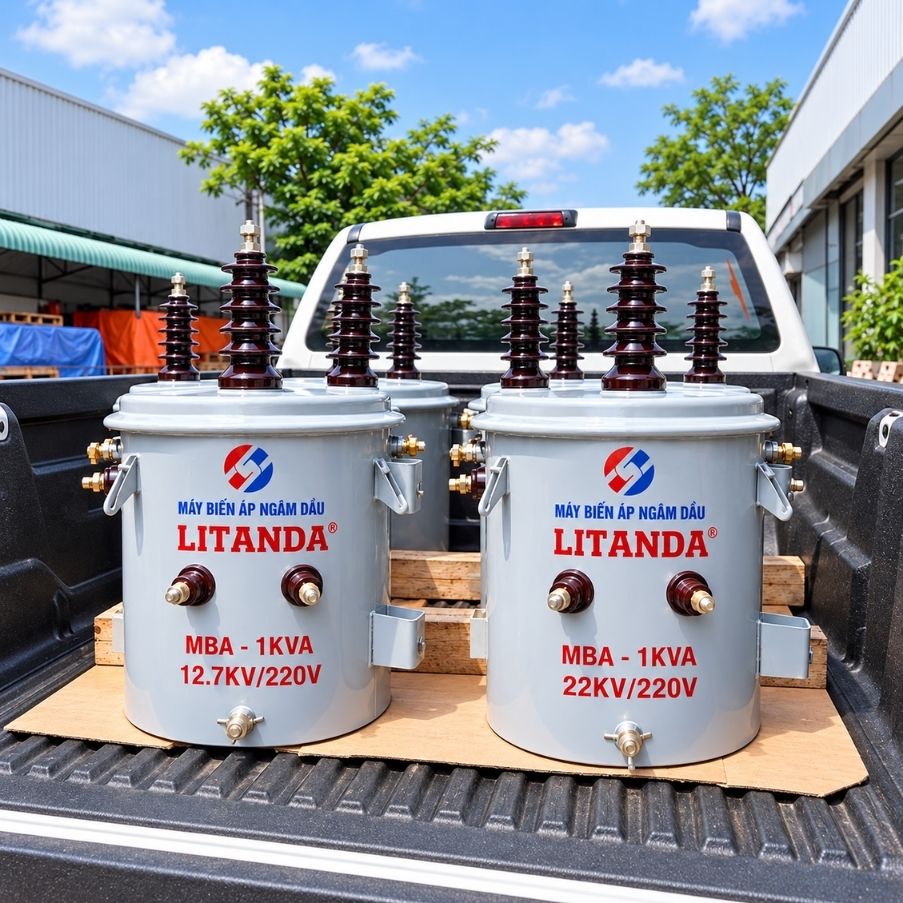

Đặc Điểm Của Biến Áp Ngâm Dầu Litanda 1KVA

Biến áp Litanda 1KVA 22KV/220V được thiết kế cho những hệ thống cần chuyển đổi từ nguồn điện áp cao xuống mức 220VAC. Mặc dù công suất chỉ 1KVA, cấp điện áp đầu vào 22KV khiến yêu cầu về cách điện và kết cấu cao áp cao hơn đáng kể so với các biến áp hạ áp thông thường.

Một số đặc điểm nổi bật gồm:

• Công suất định mức 1KVA: Tương đương 1.000VA, phù hợp với các tải và mạch phụ trợ công suất nhỏ.
• Điện áp đầu vào 22KV: Được thiết kế cho nguồn điện áp cao theo cấu hình hệ thống thực tế.
• Điện áp đầu ra 220VAC: Cung cấp nguồn xoay chiều 220V cho thiết bị có công suất phù hợp.
• Kết cấu ngâm dầu: Dầu hỗ trợ cách điện và truyền nhiệt từ phần tác dụng của biến áp ra bên ngoài.
• số điện áp khoảng 100:1: Hạ từ 22.000V xuống 220V theo tỷ số vòng dây đã thiết kế.
• Cuộn cao áp và hạ áp thiết kế riêng: Đáp ứng yêu cầu về điện áp, dòng điện và khả năng cách điện.
• Đầu xuyên cao áp: Được sử dụng để đưa nguồn 22KV vào cuộn sơ cấp trong thùng dầu.
• Đầu ra là điện xoay chiều AC: Thiết bị không tự chuyển đổi AC thành DC.
• Không thay đổi tần số: Tần số đầu ra vẫn theo tần số của nguồn điện đầu vào.

Khi Nào Cần Biến Áp 22KV Xuống 220V Công Suất 1KVA?

Không phải mọi hệ thống sử dụng nguồn 22KV đều cần một máy biến áp công suất lớn. Trong một số trường hợp, hệ thống chỉ cần lấy ra một nhánh 220VAC công suất nhỏ để phục vụ mạch điều khiển, đo lường hoặc thiết bị phụ trợ.

Biến áp 1KVA có thể được lựa chọn trong các trường hợp:

• Cấp nguồn cho mạch phụ trợ 220V: Phục vụ thiết bị điều khiển, relay, bộ giám sát hoặc mạch đo có công suất nhỏ.
• Hệ thống thử nghiệm: Tạo nguồn 220VAC từ hệ thống điện áp 22KV theo cấu hình kỹ thuật riêng.
• Thiết bị chuyên dụng: Phù hợp khi tải yêu cầu công suất nhỏ nhưng nguồn cấp ban đầu ở mức điện áp cao.
• Tủ điện kỹ thuật: Cấp nguồn cho một số mạch phụ trong hệ thống điện.
• Thiết bị nghiên cứu: Sử dụng trong các hệ thống thử nghiệm hoặc nghiên cứu có yêu cầu tỷ số biến áp lớn.
• Thay thế biến áp cũ: Khi hệ thống hiện hữu có cùng điện áp, công suất và yêu cầu kỹ thuật tương đương.

Việc lựa chọn cần dựa trên sơ đồ nguồn, số pha, công suất tải, tần số và điều kiện vận hành thực tế, không nên chỉ căn cứ vào thông số 22KV và 220V.

Thông Số Kỹ Thuật Biến Áp Ngâm Dầu Litanda 1KVA

Các thông số như số pha, loại dầu, cấp cách điện, mức chịu điện áp, đầu xuyên, kích thước, khối lượng và phương án làm mát cần được xác nhận theo bản vẽ hoặc tem kỹ thuật của từng sản phẩm.

1KVA Tương Đương Bao Nhiêu kW?

KVA là đơn vị công suất biểu kiến, còn kW là công suất thực mà tải tiêu thụ. Hai đại lượng này không phải lúc nào cũng bằng nhau.

Công thức:

P = S × cosφ

Trong đó:

• P: Công suất thực, đơn vị kW.
• S: Công suất biểu kiến, đơn vị KVA.
• cosφ: Hệ số công suất của tải.

Nếu cosφ = 1:

1KVA ≈ 1kW

Nếu cosφ = 0,8:

1KVA × 0,8 = 0,8kW

Vì vậy, khi lựa chọn biến áp cần xem xét đồng thời công suất biểu kiến, hệ số công suất, dòng tải và đặc tính khởi động của thiết bị, đặc biệt với motor hoặc tải cảm.

Dòng Điện Của Biến Áp 1KVA 22KV/220V

Với biến áp 1 pha, dòng điện lý thuyết được tính theo:

I = S / U

Phía Sơ Cấp 22KV

I = 1.000 / 22.000 ≈ 0,0455A

Tương đương khoảng:

45,5mA

Mặc dù dòng định mức phía cao áp tương đối nhỏ, mức điện áp 22KV vẫn có nguy cơ điện giật và phóng điện nghiêm trọng, do đó yêu cầu cách điện và bảo vệ phải được thiết kế phù hợp.

Phía Thứ Cấp 220V

I = 1.000 / 220 ≈ 4,55A

Như vậy, khi sử dụng đủ công suất 1KVA, dòng lý thuyết phía 220V vào khoảng 4,55A.

Nguyên Lý Hoạt Động Của Biến Áp Ngâm Dầu 22KV

Biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi nguồn xoay chiều 22KV được cấp vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi từ. Từ thông này liên kết với cuộn thứ cấp và cảm ứng điện áp 220VAC theo tỷ số vòng dây đã được thiết kế.

Quá trình hoạt động có thể mô tả như sau:

1. Cuộn sơ cấp tiếp nhận nguồn 22KV.
2. Lõi từ dẫn từ thông biến thiên giữa hai cuộn dây.
3. Cuộn thứ cấp tạo ra điện áp 220VAC để cấp cho tải.

Quan hệ điện áp được biểu diễn gần đúng:

U1 / U2 ≈ N1 / N2

Với:

22.000 / 220 = 100

Điện áp phía 22KV cao gấp khoảng 100 lần điện áp phía 220V.

Biến áp không có chức năng tự động ổn định điện áp. Khi điện áp phía 22KV thay đổi, điện áp thứ cấp cũng có thể thay đổi tương ứng theo tỷ số biến áp và điều kiện tải.

Vai Trò Của Dầu Trong Biến Áp Ngâm Dầu

Dầu cách điện là một phần quan trọng trong cấu tạo của biến áp 22KV, vừa hỗ trợ cách điện vừa tham gia truyền nhiệt.

Một số chức năng chính gồm:

• Hỗ trợ cách điện: Giữa cuộn dây, lõi từ và các phần mang điện.
• Truyền nhiệt: Đưa nhiệt từ phần tác dụng ra thùng máy hoặc bộ phận tản nhiệt.
• Hỗ trợ phân bố nhiệt: Hạn chế sự tập trung nhiệt tại một số vị trí trong cuộn dây.
• Bao quanh lõi và cuộn dây: Tạo môi trường làm việc phù hợp theo thiết kế.
• Phối hợp với vật liệu cách điện rắn: Hình thành hệ thống cách điện tổng thể của biến áp.

Loại dầu, lượng dầu và phương án làm mát cần tuân theo thiết kế của nhà sản xuất, không nên tự ý thay đổi.

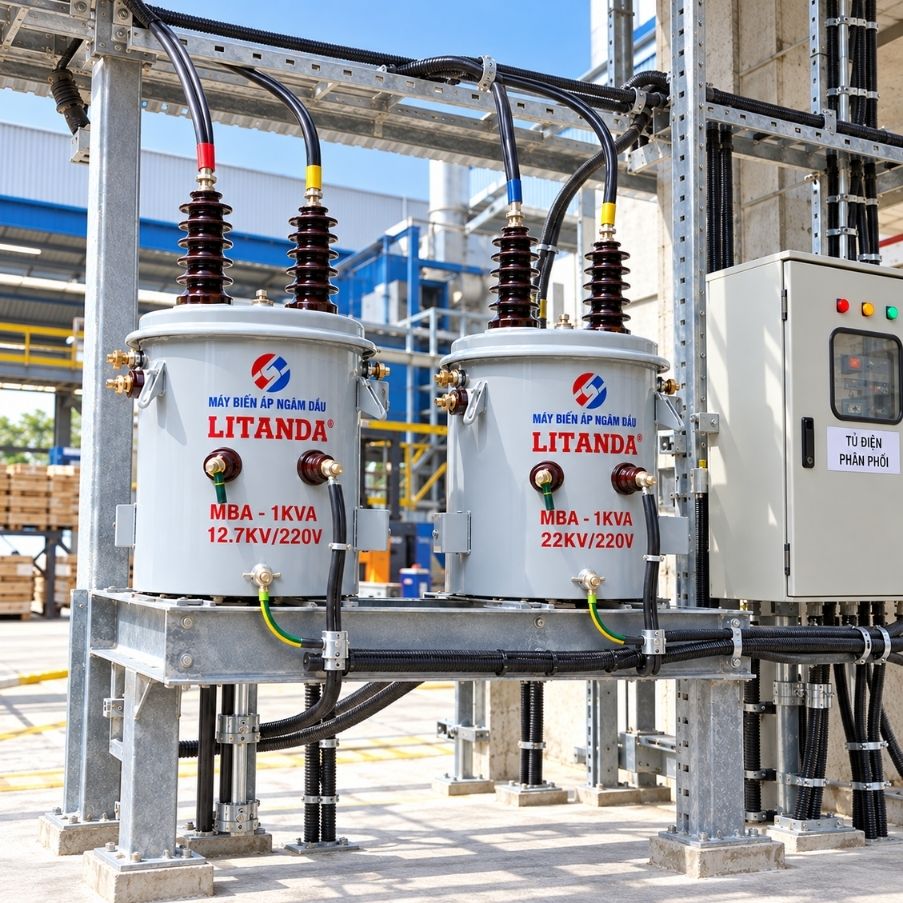

Ứng Dụng Của Biến Áp Ngâm Dầu 1KVA 22KV/220V

Với công suất 1KVA và khả năng hạ từ 22KV xuống 220VAC, sản phẩm phù hợp với các hệ thống kỹ thuật chuyên dụng cần nguồn hạ áp công suất nhỏ.

Một số ứng dụng tiêu biểu gồm:

• Hệ thống thử nghiệm điện: Tạo nguồn 220VAC cho mạch phụ trợ trong hệ thống có nguồn cao áp.
• Thiết bị đo lường: Cấp nguồn cho một số thiết bị đo, giám sát và điều khiển.
• Tủ điện chuyên dụng: Tạo nguồn 220V phục vụ relay, bộ điều khiển hoặc các thiết bị phụ trợ.
• Máy móc công nghiệp: Cấp điện cho các mạch phụ trong thiết bị có hệ thống nguồn điện áp cao.
• Phòng nghiên cứu và thử nghiệm: Phù hợp với các cấu hình nguồn điện được thiết kế riêng.
• Thiết bị kỹ thuật đặc thù: Sử dụng trong các hệ thống cần tỷ số biến áp lớn từ 22KV xuống 220V.

Trước khi lựa chọn cần xác định rõ công suất tải, số pha, tần số, sơ đồ nguồn 22KV và chế độ vận hành.

Ưu Điểm Của Biến Áp Ngâm Dầu Litanda

Khi được thiết kế đúng theo hệ thống thực tế, biến áp mang lại một số lợi thế đáng chú ý:

• Hạ trực tiếp từ 22KV xuống 220V: Phù hợp với các ứng dụng chuyên dụng có tỷ số biến áp lớn.
• Công suất 1KVA nhỏ gọn theo nhu cầu tải: Tránh phải sử dụng máy công suất quá lớn cho mạch phụ.
• Kết cấu ngâm dầu: Hỗ trợ cách điện và truyền nhiệt trong quá trình vận hành.
• Có thể thiết kế theo yêu cầu: Các thông số đầu xuyên, tần số, cách điện và kết cấu có thể được tính theo hệ thống thực tế.
• Phù hợp nhiều ứng dụng kỹ thuật: Từ tủ điện, thiết bị đo đến phòng thử nghiệm và máy móc chuyên dụng.

Lưu Ý Khi Lắp Đặt Và Vận Hành

Do phía sơ cấp làm việc ở mức 22KV, việc lắp đặt và vận hành phải được thực hiện bởi nhân sự có chuyên môn phù hợp, theo đúng hồ sơ kỹ thuật của hệ thống.

Một số lưu ý quan trọng gồm:

• Xác định đúng phía 22KV và 220V: Không đấu nhầm cuộn sơ cấp và thứ cấp.
• Kiểm tra đầu xuyên cao áp: Đảm bảo không nứt, vỡ, bẩn hoặc xuất hiện dấu hiệu phóng điện.
• Kiểm tra tình trạng dầu: Theo dõi mức dầu, độ kín của thùng và dấu hiệu rò rỉ.
• Thực hiện tiếp địa đúng thiết kế: Vỏ kim loại và các bộ phận liên quan phải được nối đất phù hợp.
• Sử dụng thiết bị bảo vệ đúng cấp điện áp: Thiết bị đóng cắt và bảo vệ phải tương thích với nguồn 22KV.
• Kiểm tra điện áp đầu ra trước khi đấu tải: Xác nhận đầu ra 220V đạt yêu cầu trước khi kết nối thiết bị.
• Theo dõi nhiệt độ và tiếng ồn: Phát hiện sớm hiện tượng rung, nóng hoặc phát tiếng bất thường.
• Không tự ý can thiệp vào phần cao áp: Không sửa cuộn dây, đầu xuyên hoặc hệ thống cách điện khi chưa có quy trình kỹ thuật phù hợp.

Với biến áp 22KV/220V, ngoài công suất 1KVA cần đặc biệt chú ý đến cấp cách điện, đầu xuyên cao áp, dầu cách điện, khoảng cách an toàn và hệ thống bảo vệ tổng thể.
