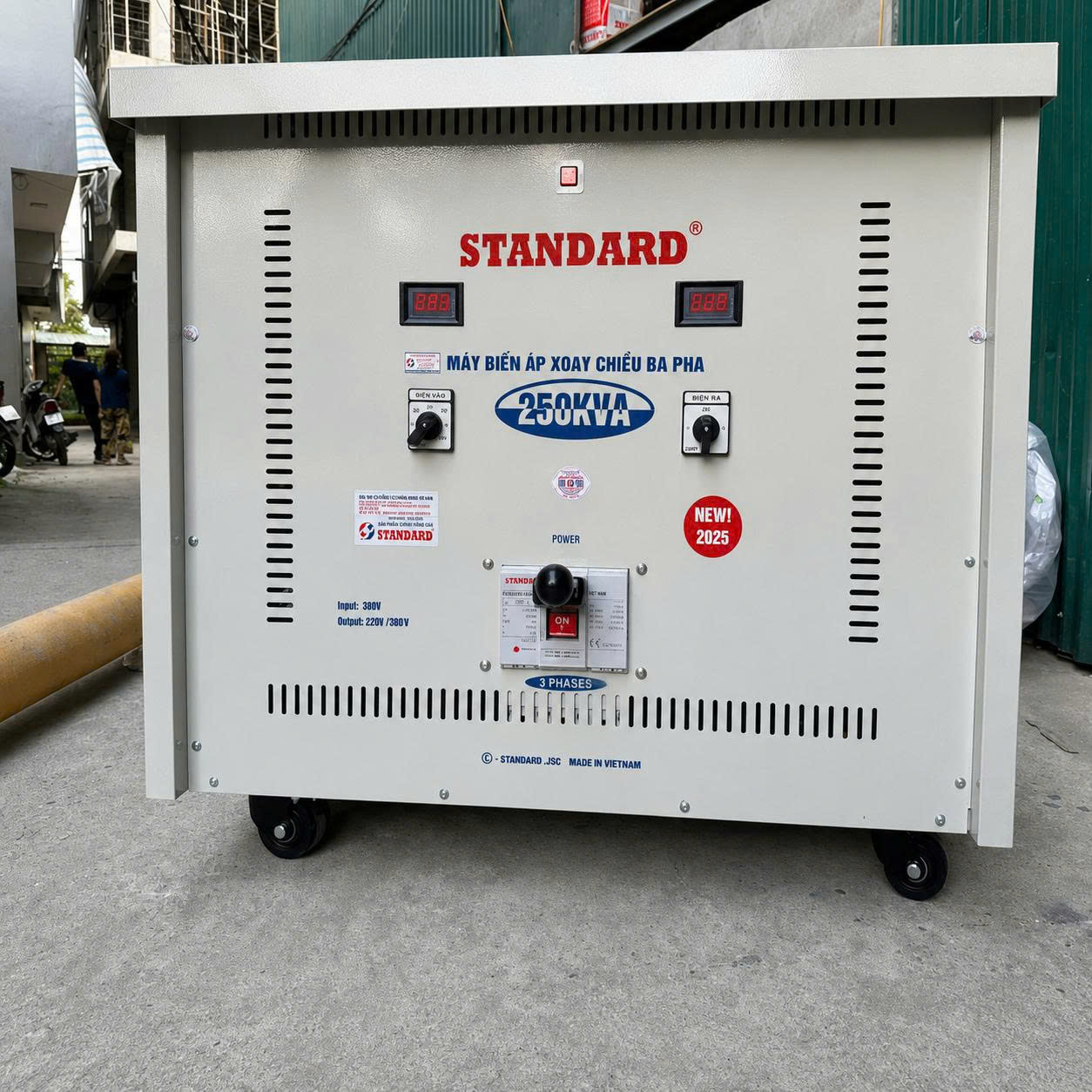

Biến Áp Standard 250KVA 3 Pha 380V Ra 220V Hoặc 200V

Biến áp Standard 250KVA 3 pha vào 380V ra 220V hoặc 200V là dòng biến áp công suất lớn dành cho hệ thống điện công nghiệp cần chuyển đổi điện áp 3 pha từ 380V xuống 220V hoặc 200V. Máy phù hợp cho nhà xưởng, dây chuyền sản xuất và thiết bị nhập khẩu sử dụng cấp điện áp khác với nguồn điện phổ biến tại Việt Nam.

Với công suất 250KVA, sản phẩm có khả năng cấp nguồn cho một cụm máy hoặc nhiều tải hoạt động đồng thời khi tổng công suất được tính toán phù hợp.

Khi đặt sản xuất, khách hàng cần xác định rõ đầu ra cần 220V hay 200V, sơ đồ đấu dây, tải thực tế và yêu cầu vận hành để lựa chọn cấu hình máy chính xác.

Thông Số Biến Áp Standard 250KVA 3 Pha 380V Ra 220V Hoặc 200V

Biến áp Standard 250KVA được thiết kế cho hệ thống điện 3 pha, trong đó nguồn điện phía sơ cấp là 380V và phía thứ cấp được thiết kế theo nhu cầu sử dụng thực tế của thiết bị.

Thông số cơ bản:

• Thương hiệu: Standard.
• Công suất: 250KVA.
• Số pha: 3 pha.
• Điện áp đầu vào: 380V AC.
• Điện áp đầu ra: 220V hoặc 200V AC.
• Tần số: phù hợp hệ thống điện công nghiệp thông dụng.
• Chức năng: hạ điện áp 380V xuống 220V hoặc 200V.
• Đối tượng sử dụng: máy móc và hệ thống điện công nghiệp.
• Có thể thiết kế theo yêu cầu kỹ thuật thực tế của công trình.

Sơ đồ hoạt động cơ bản:

Nguồn 3 pha 380V → Biến áp Standard 250KVA → 3 pha 220V hoặc 200V → tải

Trong thực tế, đầu ra 220V và 200V có thể được thiết kế theo từng phiên bản hoặc theo cấu hình đặt hàng. Vì vậy trước khi sản xuất cần xác định rõ thiết bị phía sau sử dụng điện áp nào để bố trí cuộn dây và đầu đấu phù hợp.

Công Suất 250KVA Đáp Ứng Những Hệ Thống Tải Nào?

250KVA thuộc nhóm công suất lớn, phù hợp với các hệ thống sản xuất có tổng tải cao hơn nhiều so với các dòng biến áp dân dụng hoặc biến áp điều khiển.

Sản phẩm có thể được sử dụng cho:

• Dây chuyền sản xuất.
• Máy công nghiệp nhập khẩu.
• Cụm motor.
• Hệ thống máy CNC.
• Máy ép.
• Máy gia công kim loại.
• Máy nhựa.
• Thiết bị sản xuất sử dụng điện 200V.
• Thiết bị sử dụng nguồn 3 pha 220V.
• Nhà máy có nhiều máy hoạt động đồng thời.
• Tủ điện tổng cấp nguồn cho một khu vực sản xuất.
• Hệ thống thiết bị Nhật Bản hoặc máy móc có chuẩn điện áp đặc thù.

Tuy nhiên, không nên hiểu rằng máy 250KVA luôn có thể cấp cho đúng 250KW tải.

KVA là công suất biểu kiến, trong khi công suất thực tế của hệ thống còn phụ thuộc vào:

• Hệ số công suất.
• Loại tải.
• Motor hay tải điện trở.
• Dòng khởi động.
• Số thiết bị chạy đồng thời.
• Chu kỳ vận hành.
• Mức dự phòng mong muốn.

Ví dụ, một nhà xưởng có tổng công suất thiết bị khoảng 180KVA nhưng nhiều motor khởi động trong quá trình sản xuất sẽ cần xem xét kỹ dòng khởi động trước khi quyết định biến áp 250KVA có đủ dự phòng hay không.

Đối với hệ thống quan trọng, nên tính trên tải vận hành thực tế, thay vì chỉ cộng công suất trên tem của tất cả thiết bị.

Dòng Điện Của Biến Áp Standard 250KVA Khoảng Bao Nhiêu?

Với hệ thống 3 pha, dòng điện lý thuyết được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp dây.

Dòng điện phía đầu vào 380V

250.000 / (√3 × 380) ≈ 380A

Như vậy dòng điện danh định lý thuyết phía 380V khoảng 380A.

Dòng điện đầu ra 220V

250.000 / (√3 × 220) ≈ 656A

Nếu sử dụng đầu ra 3 pha 220V, dòng danh định lý thuyết có thể lên tới khoảng 656A.

Dòng điện đầu ra 200V

250.000 / (√3 × 200) ≈ 722A

Với đầu ra 3 pha 200V, dòng lý thuyết có thể vào khoảng 722A.

Có thể thấy khi điện áp đầu ra giảm xuống, dòng điện phía thứ cấp tăng lên đáng kể.

Đây là yếu tố rất quan trọng khi thiết kế:

• Cáp điện.
• Thanh cái đồng.
• MCCB hoặc ACB.
• Cầu đấu.
• Cos điện.
• Tủ điện.
• Hệ thống phân phối phía sau biến áp.

Đặc biệt ở đầu ra 200V, dòng điện có thể vượt 700A nên hệ thống đấu nối không thể chọn theo kinh nghiệm của các máy công suất nhỏ.

Các con số trên là giá trị tính toán lý thuyết. Dòng thực tế phụ thuộc vào tải đang sử dụng, hệ số công suất và điều kiện vận hành của hệ thống.

Ưu Điểm Của Biến Áp Standard 250KVA 380V Ra 220V Hoặc 200V

Một trong những ưu điểm lớn nhất của dòng biến áp này là khả năng giải quyết sự khác biệt giữa nguồn điện 380V của nhà xưởng và điện áp yêu cầu của máy móc nhập khẩu.

Thay vì thay đổi toàn bộ hệ thống điện của nhà máy, có thể lắp biến áp tại nhánh cấp điện cho khu vực hoặc dây chuyền cần 220V hoặc 200V.

Một số lợi thế đáng chú ý:

• Công suất 250KVA phù hợp hệ thống sản xuất quy mô lớn.
• Chuyển đổi trực tiếp từ 380V xuống 220V hoặc 200V.
• Phù hợp với nhiều loại máy móc công nghiệp nhập khẩu.
• Có thể cấp cho một máy lớn hoặc một cụm tải.
• Dễ tích hợp vào tủ điện và hệ thống phân phối của nhà xưởng.
• Có thể thiết kế theo yêu cầu điện áp thực tế.
• Giúp tận dụng nguồn điện 380V sẵn có.
• Hạn chế việc phải cải tạo toàn bộ hệ thống điện chỉ để phục vụ một nhóm máy khác điện áp.

Với các dây chuyền sử dụng nhiều thiết bị đồng bộ ở 200V hoặc 220V, việc đặt một biến áp tổng 250KVA cũng có thể gọn hơn so với sử dụng nhiều biến áp nhỏ riêng lẻ.

Tuy nhiên giải pháp biến áp tổng cần tính kỹ khả năng hoạt động đồng thời và ảnh hưởng khi toàn bộ tải cùng lấy nguồn từ một máy.

Biến Áp 250KVA 380V Ra 220V Hoặc 200V Thường Dùng Ở Đâu?

Sản phẩm phù hợp với môi trường công nghiệp có nguồn điện 3 pha 380V nhưng thiết bị sản xuất yêu cầu cấp điện thấp hơn.

Nhà máy sử dụng máy nhập khẩu

Nhiều thiết bị nhập khẩu được sản xuất theo chuẩn điện áp khác với Việt Nam. Nếu máy yêu cầu 3 pha 200V hoặc 220V thì không thể cấp trực tiếp nguồn 380V.

Biến áp 250KVA đóng vai trò tạo ra đúng cấp điện áp để thiết bị vận hành.

Dây chuyền sản xuất

Một dây chuyền có thể gồm:

• Motor.
• Máy điều khiển.
• Máy gia công.
• Máy đóng gói.
• Thiết bị phụ trợ.

Nếu toàn bộ dây chuyền cùng sử dụng 200V hoặc 220V thì có thể cấp nguồn tập trung qua một biến áp phù hợp.

Máy công nghiệp Nhật Bản

Một số hệ thống máy Nhật sử dụng điện áp 200V. Khi đưa về Việt Nam, cần chuyển nguồn 380V xuống mức điện áp phù hợp với máy.

Nhà xưởng mở rộng thiết bị

Trong trường hợp nhà máy bổ sung một dây chuyền mới nhưng nguồn hiện tại là 380V, việc lắp thêm biến áp có thể là giải pháp thuận tiện hơn so với cải tạo nguồn tổng.

Khu vực sản xuất riêng biệt

Biến áp cũng có thể được bố trí để cấp riêng cho một khu vực, giúp tách nhánh điện áp 200V hoặc 220V khỏi hệ thống 380V chung.

Những Lưu Ý Khi Chọn Và Lắp Biến Áp Standard 250KVA 3 Pha

Với công suất 250KVA, biến áp cần được xem như một thiết bị điện công nghiệp lớn chứ không chỉ đơn thuần là một bộ đổi nguồn.

Trước khi đặt máy nên xác định đầy đủ:

• Nguồn đầu vào có đúng 3 pha 380V hay không.
• Đầu ra cần 200V hay 220V.
• Thiết bị phía sau sử dụng 3 dây hay cần thêm trung tính.
• Tổng công suất tải.
• Công suất từng motor.
• Dòng khởi động lớn nhất.
• Các thiết bị có khởi động đồng thời hay không.
• Khoảng cách từ biến áp tới tải.
• Vị trí đặt máy.
• Điều kiện thông gió.
• Phương án bảo vệ đầu vào và đầu ra.

Đối với đầu ra có dòng vài trăm ampe, đặc biệt khoảng 656A ở 220V hoặc 722A ở 200V theo lý thuyết, cần đặc biệt chú ý đến tiết diện dây dẫn hoặc thanh cái.

Đầu nối phải được:

• Siết chắc.
• Ép cos đúng kỹ thuật.
• Kiểm tra nhiệt.
• Bảo đảm tiếp xúc tốt.
• Có khoảng cách điện phù hợp.

Thiết bị bảo vệ như MCCB hoặc ACB cũng cần được lựa chọn dựa trên dòng tải và đặc tính hệ thống, không nên chỉ chọn đúng bằng dòng tính toán.

Sau khi lắp đặt nên kiểm tra:

• Điện áp đầu vào.
• Điện áp đầu ra.
• Thứ tự pha.
• Dòng từng pha.
• Mức độ cân bằng tải.
• Nhiệt độ tại đầu cos.
• Nhiệt độ biến áp.
• Tiếng rung hoặc tiếng kêu bất thường.

Nếu hệ thống có nhiều tải một pha lấy từ nguồn thứ cấp thì cũng cần phân bổ tải giữa các pha hợp lý để hạn chế tình trạng lệch pha.

Biến áp Standard 250KVA 3 pha vào 380V ra 220V hoặc 200V là lựa chọn phù hợp cho các hệ thống công nghiệp cần một nguồn điện áp riêng để vận hành máy móc nhập khẩu và dây chuyền sản xuất.

Với công suất lớn, việc lựa chọn máy không chỉ dựa vào KVA mà cần tính đồng thời dòng tải, điện áp đầu ra, đặc tính motor, phương án đấu dây và hệ thống bảo vệ để bảo đảm khả năng vận hành lâu dài.
