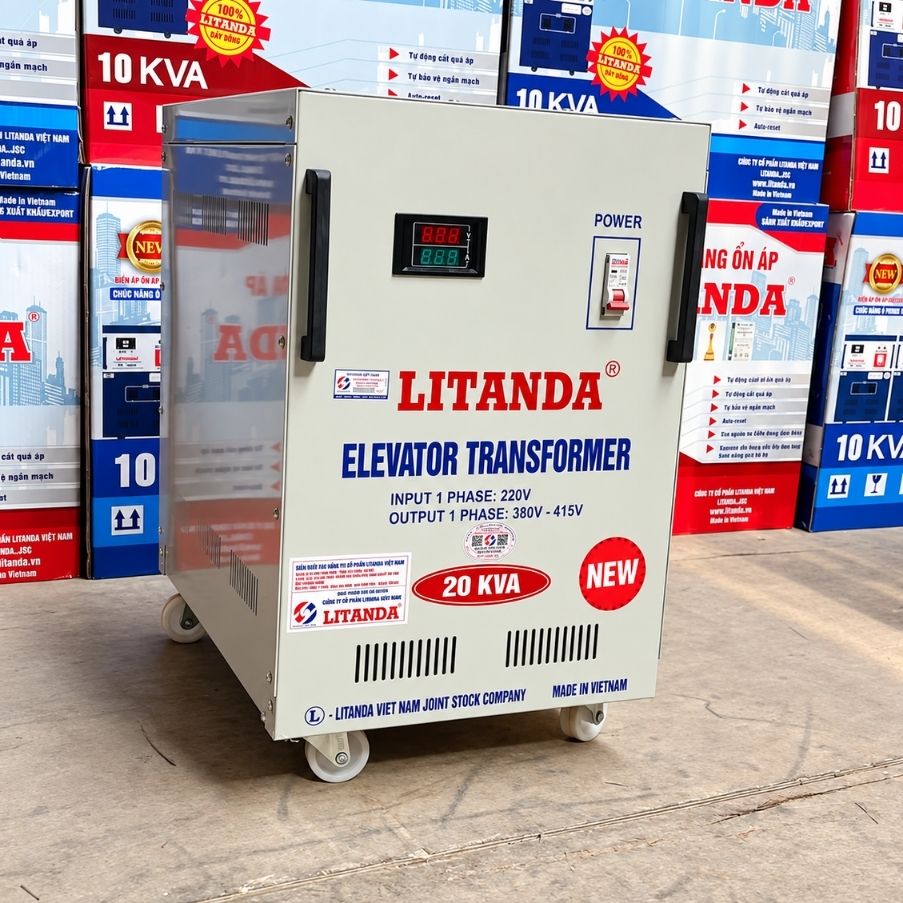

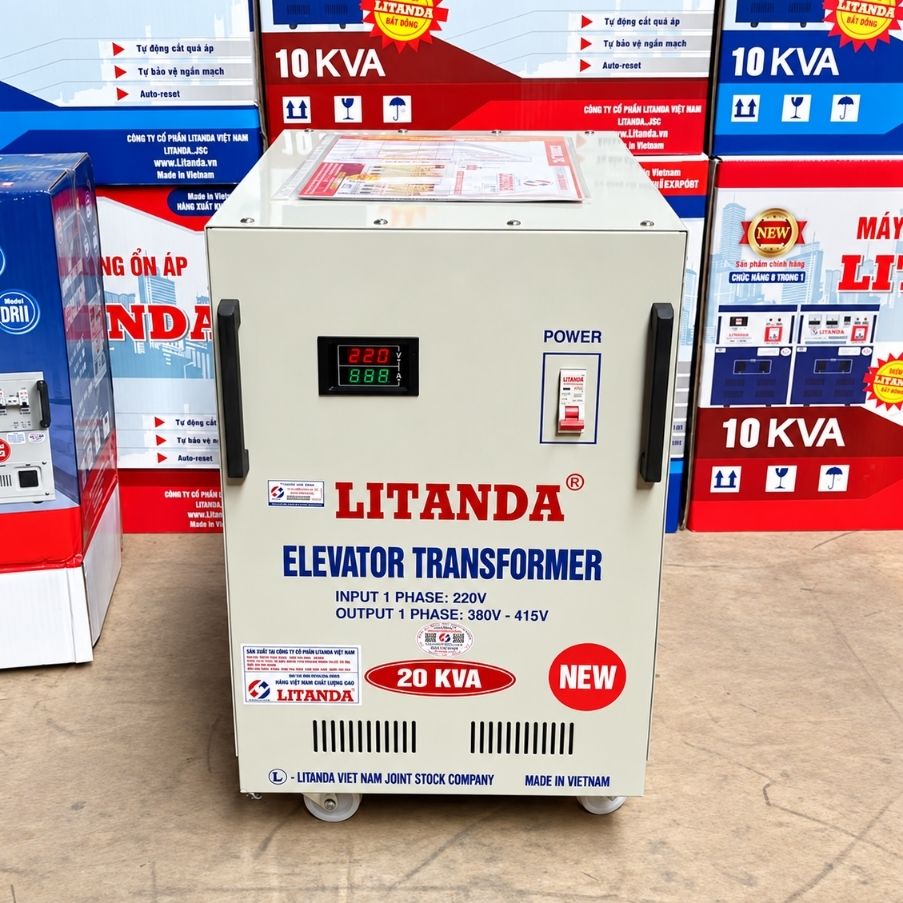

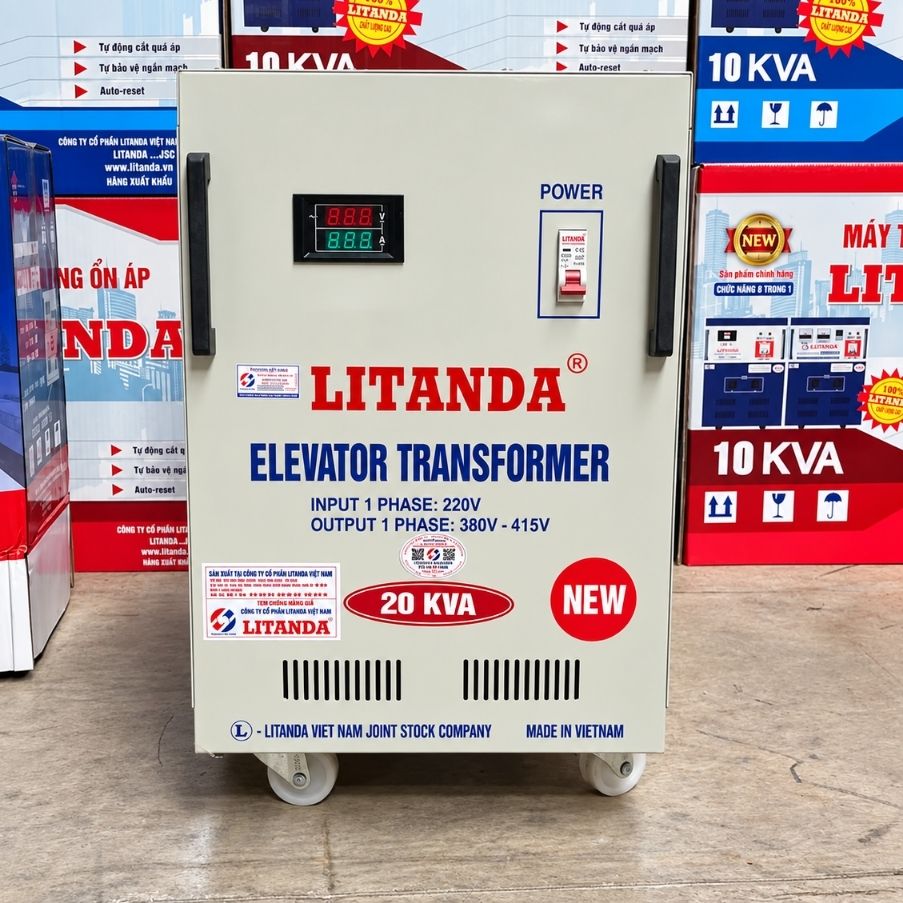

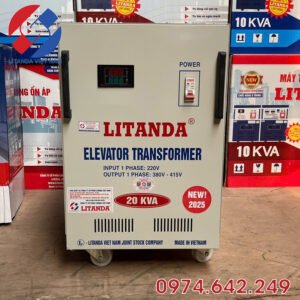

Biến Áp Thang Máy 20KVA Vào 220V Ra 380V-415V Dây Đồng

Biến Áp Thang Máy 20KVA

Đây là dòng biến áp nâng áp có công suất danh định 20KVA, tương đương 20.000VA. Máy nhận nguồn điện 220VAC và nâng lên mức 380VAC hoặc 415VAC theo cấu hình thiết kế.

Có thể hiểu đơn giản:

220VAC 1 pha → Biến áp 20KVA → 380VAC hoặc 415VAC 1 pha

Một số đặc điểm chính:

• Công suất 20KVA: Phù hợp với các hệ thống có nhu cầu tải lớn hơn dòng 10KVA hoặc 15KVA.
• Nguồn vào 220VAC: Thuận tiện tại vị trí chỉ có sẵn nguồn điện 220V.
• Đầu ra 380V-415V: Có thể bố trí một hoặc nhiều đầu ra theo yêu cầu thực tế.
• Chuyên dùng nâng điện áp: Phục vụ thiết bị cần điện áp cao hơn nguồn hiện có.
• Có thể chế tạo dây đồng: Giúp tăng khả năng dẫn điện và phù hợp với chế độ vận hành thường xuyên.

Thông Số Kỹ Thuật Biến Áp Thang Máy 20KVA

Thông số tham khảo của sản phẩm:

Thông số cuối cùng nên được xác nhận theo tem motor, biến tần hoặc tủ điều khiển thang máy trước khi đặt sản xuất.

Nguyên Lý Hoạt Động Của Biến Áp Thang Máy 20KVA

Biến áp hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi nguồn điện 220VAC được cấp vào cuộn sơ cấp, từ thông được tạo ra trong lõi thép và cảm ứng sang cuộn thứ cấp.

Tỷ số vòng dây giữa sơ cấp và thứ cấp được tính toán để tạo điện áp đầu ra cao hơn:

• 220V → 380V
• 220V → 415V

Máy không tạo thêm năng lượng mà chỉ thay đổi mối quan hệ giữa điện áp và dòng điện. Vì vậy, khi điện áp đầu ra tăng lên thì dòng điện phía thứ cấp sẽ giảm tương ứng ở cùng mức công suất biểu kiến.

Ưu Điểm Của Biến Áp Thang Máy 20KVA

Biến áp thang máy 20KVA được thiết kế để đáp ứng nhu cầu nâng điện áp cho các hệ thống kỹ thuật cần công suất tương đối lớn. Với cấu hình phù hợp, thiết bị có thể sử dụng ổn định trong thang máy, tủ điện và nhiều loại máy móc chuyên dụng.

• Công suất 20KVA: Phù hợp với các hệ thống có mức tải lớn hơn dòng 10KVA hoặc 15KVA, đồng thời tạo khoảng công suất phù hợp cho thiết bị vận hành ổn định.
• Nâng điện áp linh hoạt: Có thể thiết kế nguồn vào 220VAC và đầu ra 380V hoặc 415V theo đúng yêu cầu của thiết bị sử dụng.
• Cuộn dây đồng: Dây đồng có khả năng dẫn điện tốt, phù hợp với thiết bị cần làm việc thường xuyên và mang dòng tương đối lớn.
• Thiết kế theo yêu cầu: Điện áp đầu vào, đầu ra, kiểu vỏ, vị trí cầu đấu và cấu hình làm mát có thể được lựa chọn theo hệ thống thực tế.
• Dễ theo dõi vận hành: Có thể tích hợp Volt kế, Ampe kế hoặc đồng hồ đa chức năng để kiểm tra các thông số điện trong quá trình sử dụng.
• Khả năng tản nhiệt tốt: Tùy điều kiện làm việc, máy có thể sử dụng thông gió tự nhiên hoặc bổ sung quạt làm mát để hạn chế nhiệt độ tăng cao.
• Ứng dụng đa dạng: Ngoài hệ thống thang máy, thiết bị còn phù hợp với tủ điều khiển, máy móc nhập khẩu và các tải sử dụng điện áp 380V-415V tương thích.

Cấu Tạo Của Biến Áp Thang Máy 20KVA

Biến áp thang máy 20KVA được cấu tạo từ nhiều bộ phận phối hợp với nhau nhằm thực hiện quá trình nâng điện áp và đảm bảo khả năng vận hành ổn định.

• Lõi thép kỹ thuật điện: Được ghép từ các lá thép chuyên dụng, có nhiệm vụ dẫn từ thông và hỗ trợ giảm tổn hao trong quá trình biến đổi điện áp.
• Cuộn dây sơ cấp: Tiếp nhận nguồn điện đầu vào 220VAC và tạo từ trường trong lõi thép khi máy hoạt động.
• Cuộn dây thứ cấp: Được tính toán số vòng dây phù hợp để tạo điện áp đầu ra 380V hoặc 415V theo thiết kế.
• Hệ thống cách điện: Bố trí giữa các lớp dây, cuộn dây và lõi thép nhằm hạn chế chạm chập và nâng cao độ an toàn khi vận hành.

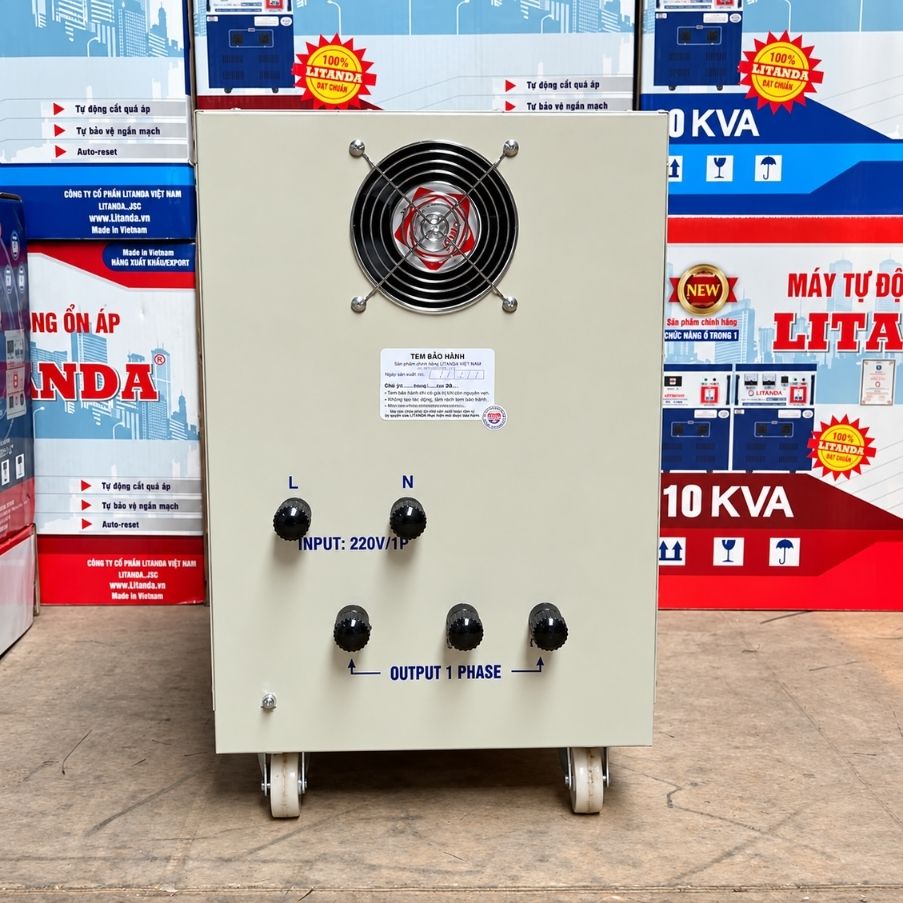

• Cầu đấu điện: Các đầu vào và đầu ra được bố trí rõ ràng để kỹ thuật viên thuận tiện đấu nối, kiểm tra và bảo trì.
• Vỏ bảo vệ: Phiên bản đặt độc lập có thể sử dụng vỏ thép sơn tĩnh điện để che chắn linh kiện bên trong và hạn chế va chạm.
• Hệ thống làm mát: Có thể sử dụng tản nhiệt tự nhiên hoặc quạt cưỡng bức tùy công suất tải và thời gian vận hành thực tế.

Ứng Dụng Của Biến Áp Thang Máy 20KVA

Biến áp 20KVA vào 220V ra 380V-415V phù hợp với những khu vực chỉ có sẵn nguồn 220V nhưng thiết bị phía sau cần làm việc ở mức điện áp cao hơn.

• Hệ thống thang máy: Cấp điện áp 380V hoặc 415V cho các cụm thiết bị có thông số tương thích với nguồn đầu ra của biến áp.
• Tủ điều khiển: Tạo nguồn điện áp phù hợp cho các thiết bị điều khiển, bộ nguồn và linh kiện kỹ thuật có yêu cầu riêng.
• Máy móc nhập khẩu: Hỗ trợ cấp nguồn cho các thiết bị sử dụng điện áp 380V hoặc 415V AC khi nguồn hiện có chỉ là 220V.
• Phòng kỹ thuật: Dùng để chạy thử, kiểm tra hoặc bảo dưỡng các thiết bị cần nguồn điện áp cao hơn điện lưới 220V.
• Nhà xưởng: Phù hợp với một số máy móc công nghiệp khi công suất, điện áp và số pha của tải đáp ứng đúng cấu hình máy.
• Hệ thống chuyên dụng: Có thể chế tạo theo yêu cầu riêng về điện áp, công suất, cầu đấu và phương án lắp đặt.

Lưu Ý Khi Lắp Đặt Biến Áp Thang Máy 20KVA

Với dòng đầu vào lý thuyết khoảng 90,9A tại 220V, việc lắp đặt biến áp 20KVA cần được thực hiện đúng kỹ thuật để đảm bảo an toàn và hạn chế phát nhiệt.

• Kiểm tra đúng điện áp: Xác nhận nguồn đầu vào là 220V và thiết bị phía sau cần sử dụng đầu ra 380V hay 415V trước khi đấu nối.
• Lựa chọn dây dẫn phù hợp: Tiết diện cáp cần được tính theo dòng điện, chiều dài tuyến dây, phương pháp lắp đặt và điều kiện môi trường thực tế.
• Trang bị thiết bị bảo vệ: CB và các thiết bị đóng cắt cần được lựa chọn theo dòng tải, đặc tính vận hành và yêu cầu bảo vệ của hệ thống.
• Siết chắc các đầu cốt: Mối nối lỏng có thể làm tăng điện trở tiếp xúc, gây nóng và ảnh hưởng đến độ ổn định của hệ thống.
• Đặt máy tại vị trí thông thoáng: Cần đảm bảo khoảng không gian phù hợp để lõi thép, cuộn dây và hệ thống làm mát thoát nhiệt hiệu quả.
• Không vận hành quá tải: Việc sử dụng vượt công suất 20KVA trong thời gian dài có thể làm nhiệt độ máy tăng và giảm tuổi thọ cách điện.
• Thực hiện nối đất an toàn: Với phiên bản có vỏ kim loại, cần thực hiện tiếp địa theo đúng yêu cầu kỹ thuật của hệ thống điện.
• Kiểm tra trước khi cấp tải: Sau khi lắp đặt nên đo lại điện áp đầu ra và xác nhận đúng số pha trước khi kết nối với thiết bị thang máy.
