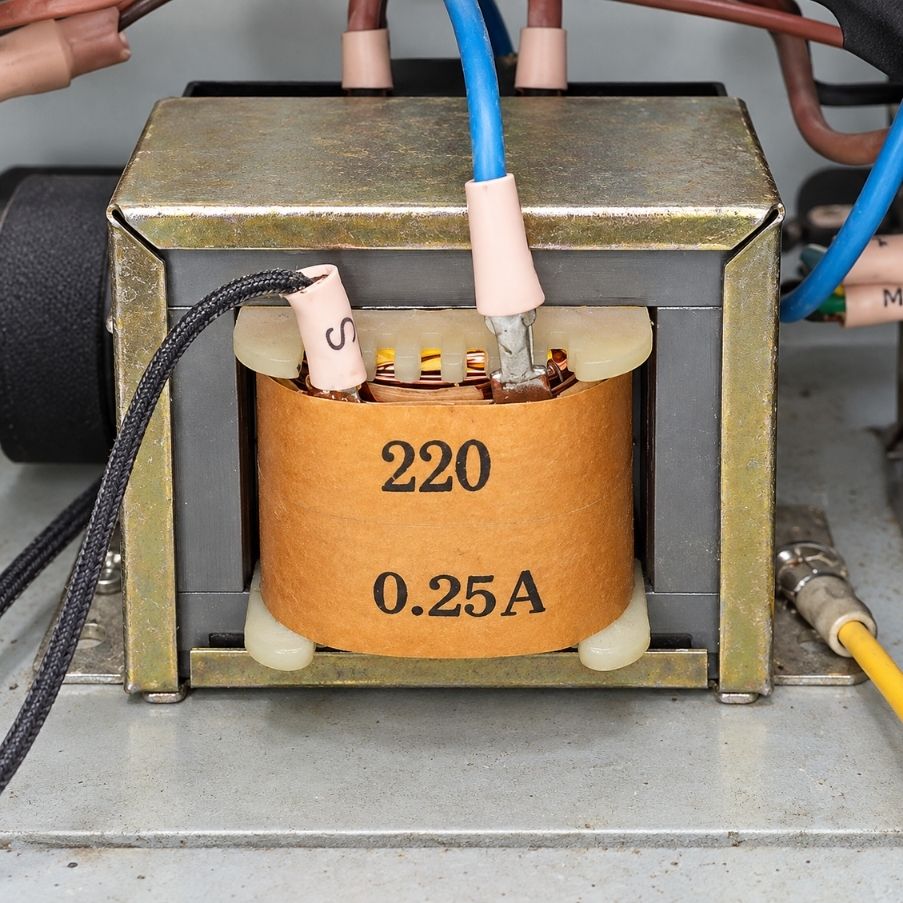

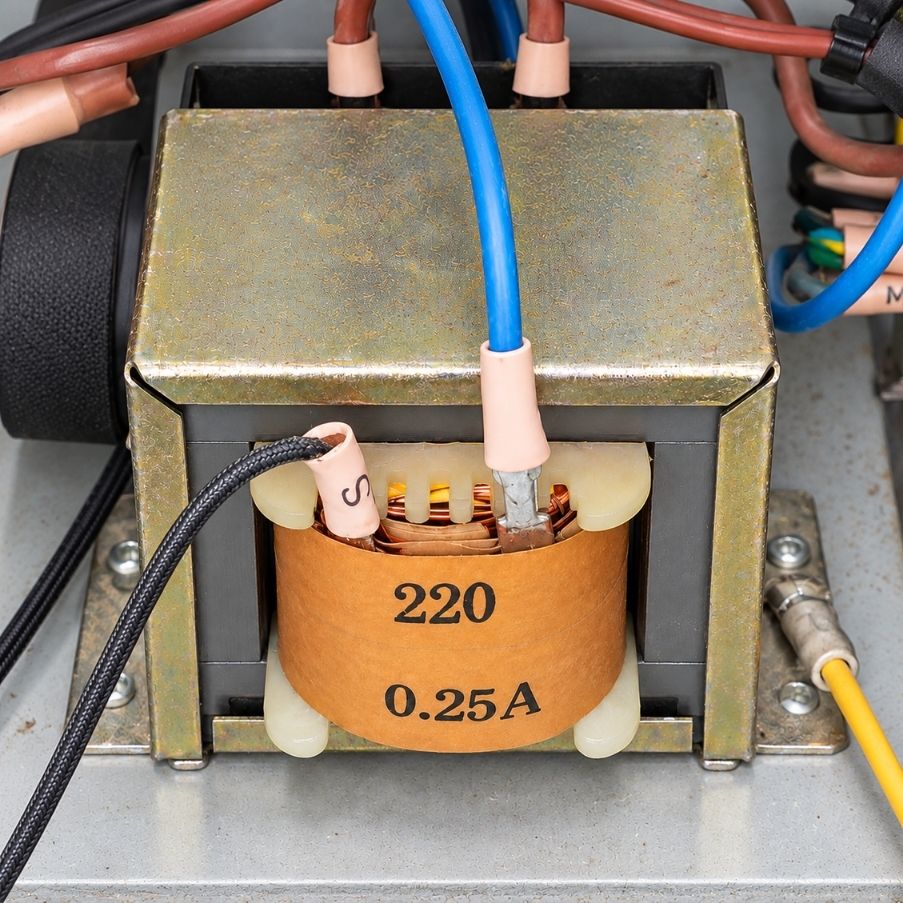

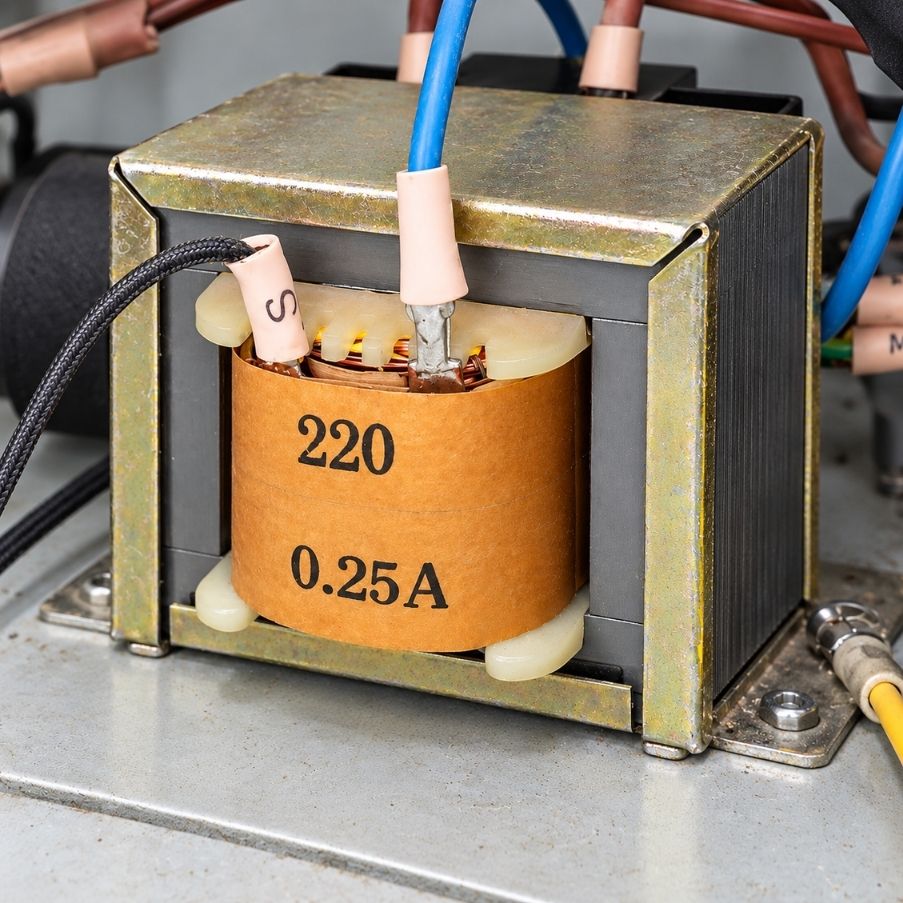

Biến Áp Trần Cách Ly 0.25A Vào 220V Ra 220V Dây Đồng

Biến Áp Trần Cách Ly 0.25A

Biến áp trần cách ly 0.25A vào 220V ra 220V là dòng biến áp 1 pha có cuộn sơ cấp và cuộn thứ cấp tách biệt về điện. Thiết bị sử dụng nguồn 220VAC đầu vào và cung cấp 220VAC đầu ra, phù hợp với các hệ thống cần giữ nguyên mức điện áp nhưng vẫn yêu cầu tạo nguồn thứ cấp cách ly với lưới điện phía sơ cấp.

Với dòng đầu ra định mức 0.25A, công suất biểu kiến lý thuyết của biến áp đạt khoảng 55VA, tương đương 0.055KVA. Mức công suất này phù hợp với các tải nhỏ như relay, timer, contactor công suất nhỏ, mạch điều khiển, thiết bị đo lường và một số bo mạch sử dụng nguồn 220VAC.

Thiết kế biến áp trần giúp sản phẩm nhỏ gọn, dễ tích hợp vào tủ điện, bảng điều khiển hoặc bên trong máy móc. Do không có lớp vỏ kín hoàn chỉnh, biến áp cần được lắp trong khoang điện phù hợp để hạn chế bụi, độ ẩm, tác động cơ học và nguy cơ tiếp xúc trực tiếp với các đầu mang điện.

Đặc Điểm Của Biến Áp Trần Cách Ly 0.25A

Đặc điểm quan trọng nhất của sản phẩm là cuộn sơ cấp và cuộn thứ cấp độc lập về điện. Điện năng được truyền từ phía nguồn sang phía tải thông qua hiện tượng cảm ứng điện từ, không có đường dẫn điện trực tiếp giữa hai cuộn dây.

Một số đặc điểm nổi bật gồm:

• Điện áp đầu vào 220VAC: Phù hợp với nguồn điện 1 pha thông dụng.
• Điện áp đầu ra 220VAC: Giữ nguyên mức điện áp danh định nhưng tạo nguồn thứ cấp cách ly.
• Dòng đầu ra 0.25A: Phù hợp với các tải nhỏ có dòng sử dụng nằm trong giới hạn thiết kế.
• Công suất khoảng 55VA: Được xác định theo điện áp đầu ra 220V và dòng 0.25A.
• Cuộn sơ cấp và thứ cấp riêng biệt: Không có kết nối dẫn điện trực tiếp giữa nguồn và tải.
• Thiết kế dạng trần: Thuận tiện lắp đặt trong tủ điện, máy móc hoặc hệ thống điều khiển.
• Đầu ra là điện xoay chiều: Biến áp không có chức năng tự chuyển đổi 220VAC thành điện một chiều.

Thông Số Kỹ Thuật Biến Áp Cách Ly 220V Ra 220V 0.25A

Các thông số như tần số, cấp cách điện, nhiệt độ làm việc, kích thước, vật liệu dây quấn và phương pháp lắp đặt cần được xác nhận theo thiết kế thực tế hoặc tem kỹ thuật của từng sản phẩm.

Video Sản Phẩm:

Công Suất 0.25A 220V Tương Đương Bao Nhiêu VA?

Đối với tải AC, công suất biểu kiến của biến áp được tính theo công thức:

S = U × I

Trong đó:

• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp đầu ra, đơn vị V.
• I: Dòng điện đầu ra, đơn vị A.

Với biến áp có đầu ra 220V và dòng 0.25A:

S = 220 × 0.25 = 55VA

Như vậy:

55VA = 0.055KVA

Đây là công suất biểu kiến. Nếu tải có hệ số công suất nhỏ hơn 1 thì công suất thực tính bằng W sẽ thấp hơn giá trị VA tương ứng. Vì vậy, không nên mặc định 55VA luôn tương đương 55W đối với mọi loại tải.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 220V Ra 220V

Mặc dù điện áp đầu vào và đầu ra đều là 220V, biến áp vẫn có vai trò quan trọng trong việc tạo sự cách ly giữa nguồn điện và tải.

Khi nguồn 220VAC được cấp vào cuộn sơ cấp, dòng điện xoay chiều tạo ra từ thông biến thiên trong lõi từ. Từ thông này cảm ứng sang cuộn thứ cấp và tạo ra điện áp 220VAC tại đầu ra.

Do điện áp vào và ra gần như bằng nhau, tỷ số biến áp xấp xỉ:

U sơ cấp ≈ U thứ cấp

Số vòng dây của hai cuộn được thiết kế tương ứng để duy trì mức điện áp danh định khoảng 220V ở đầu ra.

Trong thực tế, điện áp đầu ra có thể thay đổi nhẹ giữa trạng thái không tải và có tải do ảnh hưởng của điện trở dây quấn, tổn hao lõi và đặc tính điều chỉnh điện áp của biến áp.

Biến Áp 220V Ra 220V Có Tác Dụng Gì?

Mặc dù điện áp đầu vào và đầu ra đều ở mức 220V, biến áp vẫn có vai trò quan trọng trong nhiều hệ thống điện. Mục đích chính của thiết bị không phải thay đổi điện áp mà là tạo sự cách ly điện giữa phía nguồn và phía tải, giúp hình thành một nguồn thứ cấp riêng biệt phục vụ cho mạch điều khiển, thiết bị đo lường hoặc các hệ thống yêu cầu nguồn cách ly.

Một số ứng dụng phổ biến gồm:

• Cách ly giữa nguồn và tải: Cuộn sơ cấp và thứ cấp tách biệt về điện, không có đường dẫn điện trực tiếp giữa hai phía.
• Cấp nguồn cho mạch điều khiển: Phù hợp với relay, timer, contactor nhỏ và các mạch phụ trợ có tổng công suất trong giới hạn thiết kế.
• Sử dụng trong bàn thử nghiệm: Tạo nguồn 220VAC thứ cấp cách ly để phục vụ một số thao tác kiểm tra và sửa chữa thiết bị.
• Hỗ trợ hạn chế một số dạng nhiễu truyền qua nguồn: Hiệu quả phụ thuộc vào cấu tạo cuộn dây, màn chắn, hệ thống tiếp địa và phương án lắp đặt thực tế.
• Cấp nguồn cho thiết bị đo lường: Phù hợp với các tải nhỏ yêu cầu nguồn 220VAC riêng biệt và tổng công suất không vượt quá khoảng 55VA.

Cần lưu ý rằng biến áp cách ly không mặc nhiên có chức năng lọc sạch toàn bộ nhiễu điện. Khả năng giảm nhiễu chỉ nên được khẳng định khi có thông số kỹ thuật hoặc thiết kế cụ thể của sản phẩm xác nhận.

Ứng Dụng Thực Tế Của Biến Áp Trần 55VA

Với công suất khoảng 55VA, biến áp trần cách ly phù hợp với các mạch điều khiển và thiết bị công suất nhỏ cần nguồn 220VAC cách ly. Sản phẩm thường được tích hợp trong tủ điện, máy móc hoặc bàn thử nghiệm, thay vì sử dụng cho các tải tiêu thụ điện lớn.

• Tủ điện điều khiển: Có thể cấp nguồn cho relay trung gian, timer, đèn báo, một số cuộn hút contactor nhỏ và mạch điều khiển phụ trợ. Khi dùng cho contactor cần kiểm tra cả VA hút ban đầu và VA duy trì.
• Thiết bị đo lường: Phù hợp với một số thiết bị đo, module điều khiển hoặc mạch kiểm tra có tổng công suất nằm trong giới hạn 55VA.
• Bàn sửa chữa điện tử: Có thể tạo nguồn 220VAC thứ cấp tách biệt về điện với lưới để phục vụ một số thao tác kiểm tra, thử nghiệm hoặc sửa chữa thiết bị.
• Máy móc công nghiệp: Có thể cấp nguồn riêng cho các mạch phụ như relay, timer, đèn báo, thiết bị đo và một số module điều khiển dùng 220VAC.
• Hệ thống tự động hóa quy mô nhỏ: Phù hợp với các tủ máy cần một nguồn điều khiển độc lập nhưng không yêu cầu công suất lớn.

Dù có chức năng cách ly, phía thứ cấp vẫn là 220VAC, vì vậy cần lắp đặt đúng kỹ thuật và không xem biến áp cách ly là giải pháp loại bỏ hoàn toàn nguy cơ điện giật.

Lưu Ý Khi Chọn Biến Áp Cách Ly 0.25A

Trước khi đặt sản xuất hoặc lựa chọn sản phẩm, cần xác định rõ các thông số kỹ thuật của hệ thống để tránh chọn sai công suất hoặc điện áp.

• Điện áp đầu vào: Xác nhận nguồn cấp thực tế là 220VAC.
• Điện áp đầu ra: Xác định cần 220VAC hay có thêm các mức điện áp khác.
• Dòng tải: Tổng dòng sử dụng không nên vượt quá 0.25A nếu biến áp được thiết kế định mức ở mức này.
• Loại tải: Cần xác định tải là relay, contactor, bo mạch, thiết bị đo hay tải điện tử khác.
• Dòng khởi động: Đặc biệt quan trọng đối với cuộn hút contactor hoặc các tải có dòng xung ban đầu.
• Tần số: Xác nhận hệ thống sử dụng 50Hz hay yêu cầu hỗ trợ 50/60Hz.
• Kiểu lắp đặt: Có thể lựa chọn dạng bắt vít, gá đáy hoặc tích hợp trực tiếp vào thiết bị.
• Không gian lắp đặt: Cần đảm bảo khoảng cách cách điện và khả năng thông gió phù hợp.
• Cấp cách điện: Lựa chọn theo nhiệt độ, môi trường và chế độ làm việc của hệ thống.

Khi lựa chọn biến áp 55VA cho mạch điều khiển, nên tính theo tổng VA thực tế của tải, đặc biệt với contactor hoặc relay điện từ. Không nên chỉ cộng công suất duy trì mà bỏ qua công suất hút ban đầu của thiết bị.
