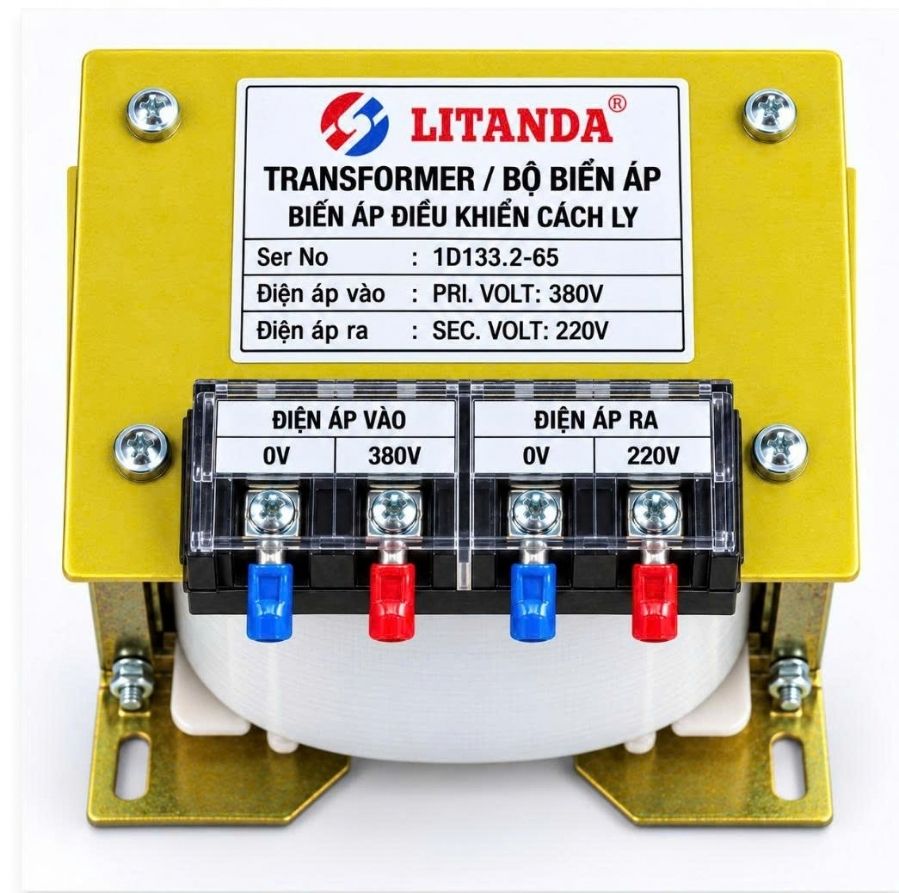

Biến Áp Trần Cách Ly 650VA Vào 380V Ra 220V Dây Đồng

Biến Áp Trần Cách Ly 650VA

Biến áp trần cách ly 650VA vào 380V ra 220V là thiết bị chuyên dùng để hạ điện áp xoay chiều từ 380VAC xuống 220VAC, đồng thời tạo sự cách ly điện giữa phía nguồn và phía tải. Sản phẩm thường được lắp trong tủ điện, máy móc công nghiệp, dây chuyền tự động hóa và các hệ thống cần nguồn điều khiển riêng. Trong thực tế, dòng sản phẩm này cũng có thể được gọi là biến áp điều khiển cách ly 650VA, đặc biệt khi được sử dụng để cấp nguồn cho relay, contactor, bộ nguồn điều khiển và thiết bị phụ trợ trong tủ điện.

Với công suất 650VA, thiết kế dạng trần giúp máy dễ tích hợp vào không gian bên trong tủ. Điện áp 380V đầu vào và 220V đầu ra phù hợp với nhiều hệ thống công nghiệp cần tạo nguồn 220V riêng biệt từ nguồn điện có sẵn.

Đặc Điểm Của Biến Áp Điều Khiển Cách Ly 650VA

Biến áp điều khiển cách ly 650VA được thiết kế cho các hệ thống cần chuyển nguồn 380VAC xuống 220VAC với sơ cấp và thứ cấp tách biệt về điện.

Một số đặc điểm nổi bật:

• Công suất 650VA: Phù hợp với mạch điều khiển, thiết bị phụ trợ và các tải điện công suất nhỏ.
• Điện áp vào 380VAC: Thích hợp với tủ điện và hệ thống máy móc sử dụng nguồn công nghiệp.
• Điện áp ra 220VAC: Cấp nguồn cho thiết bị điều khiển và các tải sử dụng điện áp 220V.
• Có chức năng cách ly: Cuộn sơ cấp và thứ cấp được thiết kế riêng biệt về điện.
• Thiết kế dạng trần: Dễ lắp trực tiếp vào tủ điện hoặc khoang máy có sẵn phần che chắn.
• Kích thước tương đối gọn: Thuận tiện cho những vị trí có không gian lắp đặt hạn chế.
• Phù hợp hệ thống điều khiển: Có thể sử dụng cho relay, contactor, bộ nguồn và thiết bị phụ trợ.
• Có thể thiết kế theo yêu cầu: Điện áp, kiểu chân đấu và kích thước có thể thay đổi theo từng ứng dụng.

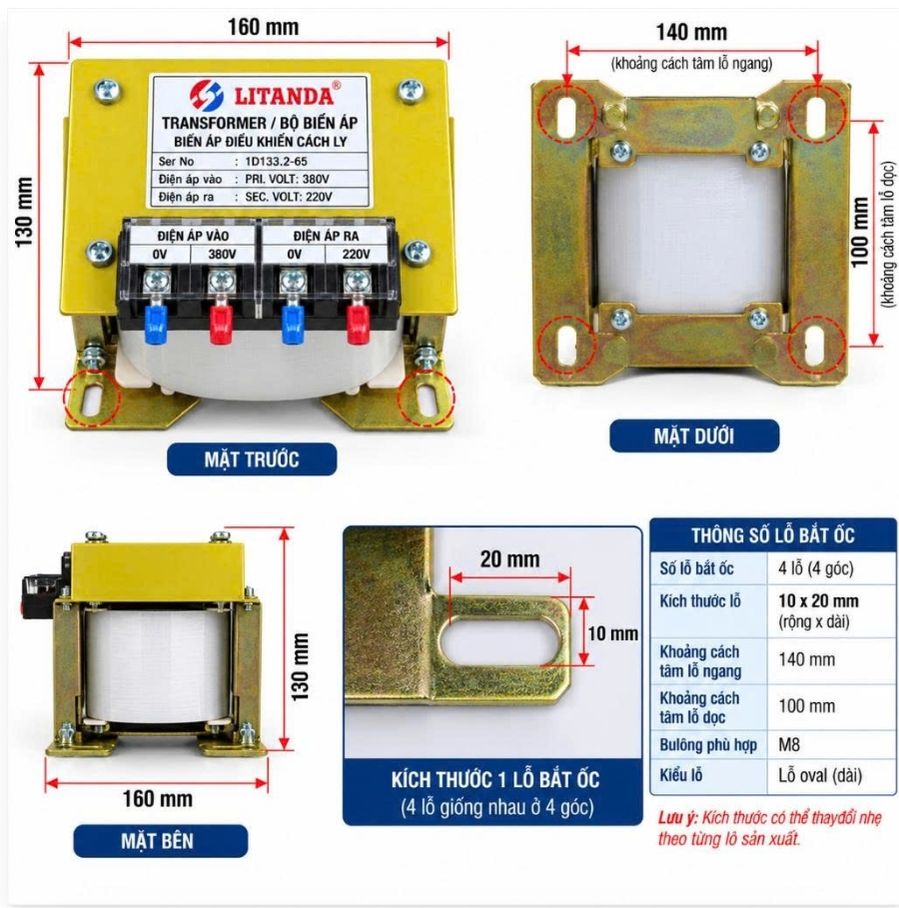

Thông Số Kỹ Thuật Biến Áp Trần Cách Ly 650VA

Các thông số như tần số, kích thước, trọng lượng, vật liệu dây quấn và cấp cách điện cần căn cứ vào cấu hình thực tế của từng sản phẩm.

Cấu Tạo Của Biến Áp Điều Khiển Cách Ly 650VA

Biến áp được cấu tạo từ các bộ phận chính nhằm thực hiện đồng thời hai nhiệm vụ là hạ điện áp và cách ly nguồn điện.

Các thành phần thường gồm:

• Cuộn sơ cấp: Nhận nguồn điện 380VAC.
• Cuộn thứ cấp: Tạo điện áp 220VAC cho tải.
• Lõi thép kỹ thuật điện: Tạo đường dẫn từ thông giữa hai cuộn dây.
• Vật liệu cách điện: Phân cách cuộn sơ cấp, thứ cấp và lõi biến áp.
• Khung ép lõi: Giữ kết cấu biến áp chắc chắn khi vận hành.
• Terminal hoặc đầu dây: Dùng kết nối nguồn 380V và tải 220V.
• Đế lắp đặt: Giúp cố định biến áp vào tủ điện hoặc bảng điều khiển.

Do là biến áp cách ly, cuộn 380V và cuộn 220V không dùng chung phần dây dẫn như biến áp tự ngẫu.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 380V Ra 220V

Khi nguồn xoay chiều 380V được cấp vào cuộn sơ cấp, dòng điện tạo ra từ trường biến thiên trong lõi thép.

Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra điện áp khoảng 220VAC theo tỷ lệ số vòng dây được thiết kế.

Có thể hình dung:

380VAC → Cuộn sơ cấp → Lõi từ → Cuộn thứ cấp → 220VAC

Điểm quan trọng là giữa hai cuộn dây không có kết nối dẫn điện trực tiếp trong thiết kế cách ly. Năng lượng được truyền qua hiện tượng cảm ứng điện từ.

Ưu Điểm Của Biến Áp Trần Cách Ly 650VA

Biến áp 650VA đáp ứng tốt nhu cầu tạo nguồn 220V riêng trong các hệ thống điện công nghiệp có sẵn nguồn 380V.

Một số ưu điểm nổi bật:

• Hạ nguồn 380V xuống 220V: Giúp cấp đúng điện áp cho thiết bị điều khiển và các tải sử dụng nguồn 220VAC trong hệ thống.
• Có khả năng cách ly điện: Cuộn sơ cấp và thứ cấp tách biệt, phù hợp với các mạch cần nguồn riêng và tăng mức độ phân tách điện.
• Công suất 650VA: Thích hợp với nhiều thiết bị điều khiển, mạch phụ trợ và tải công suất nhỏ trong tủ điện.
• Thiết kế dạng trần: Dễ tích hợp vào tủ điện, bảng điều khiển hoặc bên trong máy móc có sẵn không gian lắp đặt.
• Phù hợp tủ điều khiển: Có thể cấp nguồn cho relay, contactor, bộ nguồn, đèn báo và thiết bị đo có công suất phù hợp.
• Tiết kiệm không gian: Kiểu trần giúp bố trí máy gọn hơn trong những tủ điện hoặc khoang máy có diện tích hạn chế.
• Dễ kiểm tra đấu nối: Các đầu dây có thể bố trí rõ ràng, thuận tiện cho việc lắp đặt, kiểm tra và bảo dưỡng định kỳ.
• Linh hoạt theo yêu cầu: Có thể thiết kế thêm mức điện áp, thay đổi kiểu đầu đấu hoặc kích thước theo từng hệ thống sử dụng.

Ứng Dụng Của Biến Áp Điều Khiển Cách Ly 650VA

Biến áp điều khiển cách ly 380V ra 220V được sử dụng nhiều trong hệ thống tự động hóa và tủ điện cần một nguồn 220VAC riêng biệt.

Một số ứng dụng phổ biến:

• Tủ điện điều khiển: Cấp nguồn 220V cho relay, contactor, bộ điều khiển và các thiết bị phụ trợ có công suất phù hợp.
• Relay và contactor: Cấp nguồn cho cuộn hút sử dụng điện áp 220VAC trong các mạch đóng cắt và điều khiển.
• Bộ nguồn AC/DC: Tạo nguồn 220VAC đầu vào cho bộ nguồn chuyển đổi sang 24VDC, 12VDC hoặc mức điện áp khác.
• Máy móc công nghiệp: Cấp điện cho mạch điều khiển, quạt, đèn báo và các bộ phận phụ trợ bên trong máy.
• Dây chuyền tự động hóa: Tạo nguồn riêng cho một số thiết bị điều khiển và mạch phụ trợ trong dây chuyền sản xuất.
• Tủ CNC: Cấp điện cho các bộ phận phụ trợ, bộ nguồn và mạch điều khiển có điện áp sử dụng phù hợp.
• Thiết bị nhập khẩu: Chuyển nguồn 380V xuống 220V để phù hợp với các mạch điện hoặc thiết bị có yêu cầu điện áp thấp hơn.
• Đơn vị chế tạo máy: Tích hợp trực tiếp biến áp vào tủ điện hoặc thân máy để tạo nguồn điều khiển 220VAC riêng.

Trước khi sử dụng cần kiểm tra tổng công suất của các thiết bị để tránh vượt quá mức 650VA.

Lưu Ý Khi Sử Dụng Biến Áp Điều Khiển Cách Ly 650VA

Biến áp 380V ra 220V làm việc trực tiếp với điện áp cao nên việc đấu nối phải được thực hiện đúng kỹ thuật và kiểm tra cẩn thận trước khi cấp điện.

• Kiểm tra nguồn 380V: Đảm bảo đúng điện áp đầu vào và đúng vị trí cọc đấu trước khi cấp điện cho biến áp.
• Kiểm tra đầu ra 220V: Nên dùng đồng hồ đo điện áp trước khi kết nối với thiết bị điều khiển hoặc tải sử dụng.
• Không vượt quá 650VA: Quá tải kéo dài có thể làm cuộn dây nóng, tăng nhiệt và giảm độ bền của vật liệu cách điện.
• Xác định đúng đầu dây: Không đấu nhầm cọc 380V với đầu ra 220V để tránh gây hư hỏng biến áp và thiết bị.
• Chọn dây dẫn phù hợp: Dây điện cần đáp ứng dòng tải, chiều dài đường dây và điều kiện lắp đặt thực tế.
• Lắp thiết bị bảo vệ: Sử dụng cầu chì hoặc aptomat phù hợp để hạn chế ảnh hưởng khi xảy ra quá tải hoặc ngắn mạch.
• Đảm bảo thông thoáng: Không che kín biến áp hoặc đặt sát thiết bị sinh nhiệt lớn làm ảnh hưởng khả năng tản nhiệt.
• Kiểm tra đầu cos: Đầu nối lỏng có thể gây phát nhiệt, sụt áp và làm hư hỏng điểm đấu khi vận hành lâu.
• Tránh nước và bụi dẫn điện: Giúp hạn chế nguy cơ chạm chập, phóng điện và suy giảm khả năng cách điện của máy.
• Không chạm vào đầu ra 220V: Dù là biến áp cách ly, điện áp đầu ra 220VAC vẫn có thể gây nguy hiểm khi tiếp xúc trực tiếp.
• Ngắt nguồn khi bảo dưỡng: Chỉ vệ sinh, kiểm tra hoặc thay đổi đấu nối sau khi đã ngắt hoàn toàn nguồn điện.
