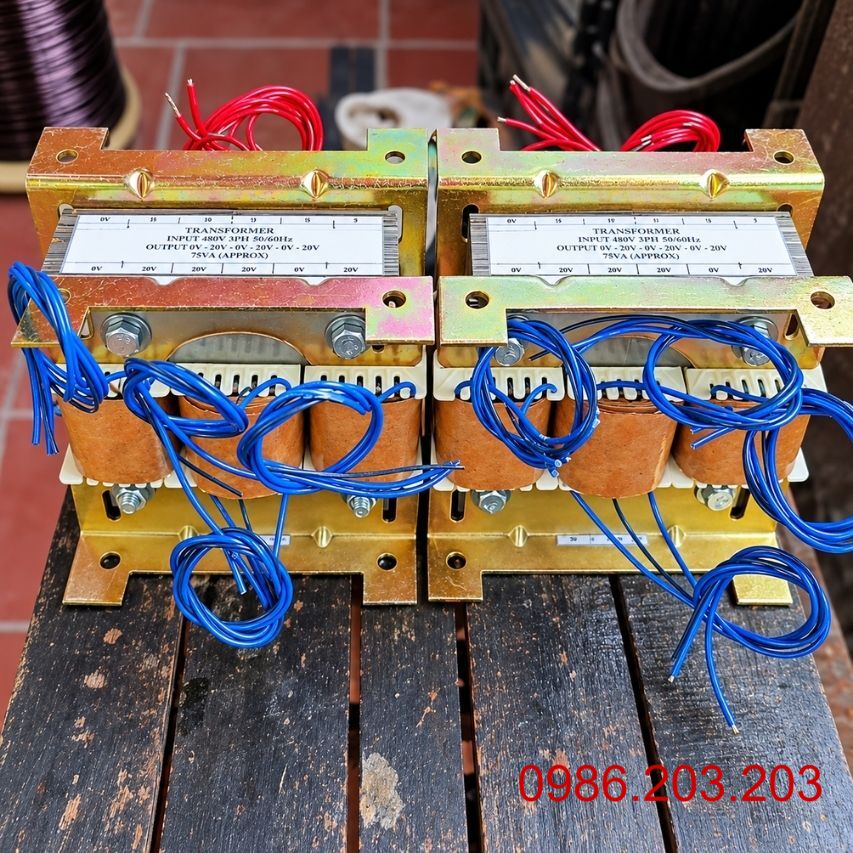

Biến Áp Trần Cách Ly 75A
Biến áp trần cách ly 75A vào 480V ra 20V là thiết bị điện được thiết kế để hạ điện áp xoay chiều từ 480V xuống 20V, đồng thời tạo sự cách ly điện giữa cuộn dây đầu vào và cuộn dây đầu ra. Với dòng điện đầu ra định mức 75A, thiết bị phù hợp để cấp nguồn cho những hệ thống điện áp thấp cần dòng điện lớn, chẳng hạn máy móc công nghiệp, thiết bị gia nhiệt, bộ nguồn kỹ thuật và các hệ thống điện được thiết kế chuyên dụng.
Khác với biến áp tự ngẫu, máy biến áp cách ly sử dụng các cuộn dây sơ cấp và thứ cấp tách biệt về điện, giúp hạn chế đường dẫn điện trực tiếp giữa nguồn cấp và phụ tải. Đây là đặc điểm quan trọng trong những ứng dụng yêu cầu cách ly nguồn điện.
Thiết kế dạng trần giúp người sử dụng dễ dàng quan sát kết cấu lõi thép, cuộn dây và các đầu đấu nối. Tuy nhiên, do không có vỏ bảo vệ hoàn chỉnh, thiết bị cần được lắp đặt trong tủ điện hoặc khu vực kỹ thuật đáp ứng yêu cầu an toàn.
Ưu Điểm Nổi Bật Của Biến Áp Trần Cách Ly 75A
Biến áp trần cách ly 75A được thiết kế hướng đến nhu cầu hạ điện áp và cách ly nguồn điện trong hệ thống công nghiệp.
Những ưu điểm đáng chú ý gồm:
- Hạ điện áp từ 480V xuống 20V: Tạo nguồn điện áp thấp theo yêu cầu của thiết bị sử dụng.
- Dòng điện đầu ra 75A: Phù hợp với phụ tải cần dòng điện lớn trong giới hạn định mức.
- Cuộn sơ cấp và thứ cấp cách ly: Không có đường nối điện trực tiếp giữa hai cuộn dây.
- Cuộn dây đồng: Có độ dẫn điện tốt, thuận lợi cho việc thiết kế cuộn dây chịu tải.
- Kết cấu dạng trần: Dễ quan sát lõi thép, cuộn dây và các đầu đấu nối.
- Thuận tiện tích hợp: Có thể lắp đặt trong tủ điện, khung máy hoặc hệ thống nguồn chuyên dụng.
- Thiết kế theo yêu cầu: Có thể lựa chọn kiểu chân đế, vị trí đầu dây và phương án gá lắp phù hợp.
Ưu điểm quan trọng của biến áp cách ly nằm ở khả năng chuyển đổi điện áp kết hợp cách ly điện giữa hai phía nguồn và tải.
Tuy nhiên, khả năng hạn chế nhiễu, mức tổn hao và đặc tính chịu tải còn phụ thuộc vào cấu tạo cụ thể của máy.

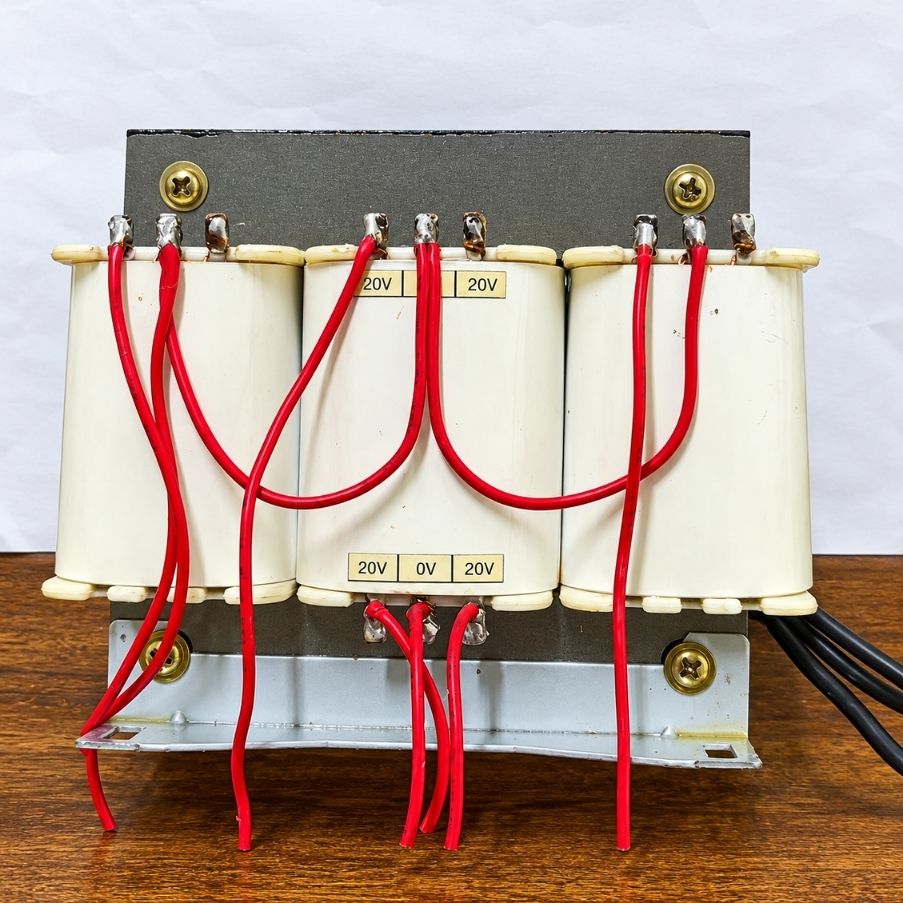

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Trần Cách Ly 480V Ra 20V
Cấu tạo biến áp trần cách ly 75A gồm những bộ phận chính thực hiện nhiệm vụ chuyển đổi điện áp, truyền năng lượng qua mạch từ và cách ly điện giữa đầu vào với đầu ra.
Các bộ phận cơ bản gồm:
- Cuộn dây sơ cấp 480V: Tiếp nhận nguồn điện xoay chiều đầu vào.
- Cuộn dây thứ cấp 20V: Cung cấp điện áp đầu ra và dòng điện theo thiết kế.
- Lõi thép kỹ thuật điện: Dẫn từ thông giữa các cuộn dây.
- Lớp cách điện: Ngăn tiếp xúc điện trực tiếp giữa các cuộn dây và lõi thép.
- Khung và chân đế: Cố định biến áp trong tủ điện hoặc thiết bị.
- Đầu đấu nối: Kết nối nguồn cấp và phụ tải theo sơ đồ kỹ thuật.
Nguyên lý hoạt động: Khi cấp điện xoay chiều 480V vào cuộn sơ cấp, dòng điện tạo từ thông biến thiên trong lõi thép. Từ thông này cảm ứng điện áp trên cuộn thứ cấp, tạo ra điện áp đầu ra danh định 20VAC.
Do hai cuộn dây được cách ly về điện, năng lượng được truyền từ phía sơ cấp sang thứ cấp thông qua cảm ứng điện từ.
Đặc biệt, cuộn thứ cấp phải có tiết diện dây dẫn phù hợp với dòng điện 75A nhằm hạn chế phát nhiệt và sụt áp khi thiết bị hoạt động.

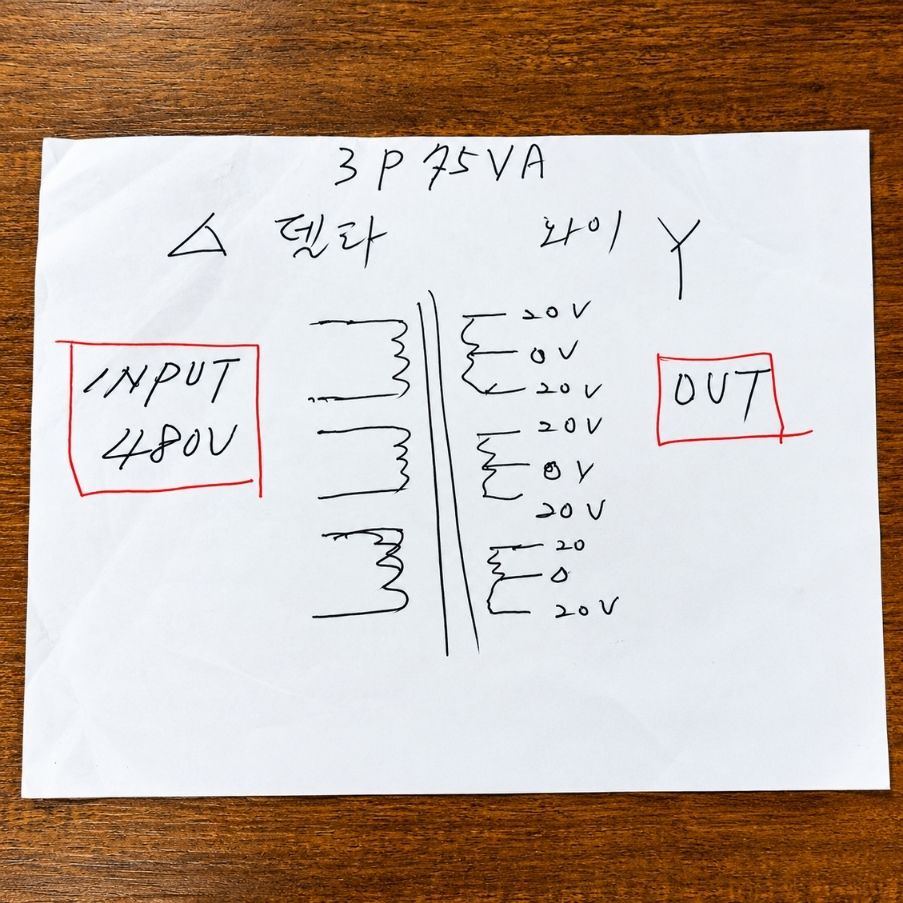

Thông Số Kỹ Thuật Biến Áp Cách Ly 75A
Thông số kỹ thuật là cơ sở quan trọng để đánh giá khả năng đáp ứng của biến áp đối với thiết bị sử dụng.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Biến áp trần cách ly 75A |
| Loại biến áp | Biến áp cách ly hạ áp |
| Điện áp đầu vào | 480VAC |
| Điện áp đầu ra | 20VAC |
| Dòng điện đầu ra | 75A |
| Công suất biểu kiến nếu là loại 1 pha | 1.500VA (1,5KVA) |
| Số pha | Xác nhận theo yêu cầu sử dụng |
| Vật liệu cuộn dây | Dây đồng theo cấu hình |
| Kiểu kết cấu | Biến áp trần |
| Nguyên lý | Cảm ứng điện từ |
| Tần số làm việc | Cần xác nhận 50Hz hoặc 60Hz |
| Phương pháp làm mát | Theo thiết kế thực tế |
| Kiểu lắp đặt | Trong tủ điện hoặc hệ thống máy |
| Ứng dụng | Thiết bị công nghiệp sử dụng điện áp thấp |
Lưu ý: Đây là bảng thông số theo yêu cầu điện áp và dòng điện. Công suất 1.500VA áp dụng cho trường hợp biến áp một pha, đầu ra 20VAC và 75A. Nếu thiết bị sử dụng nguồn ba pha, phải tính lại công suất và lựa chọn kết cấu tương ứng.
Ứng Dụng Thực Tế Của Biến Áp Trần Cách Ly 75A
Biến áp cách ly đầu vào 480V đầu ra 20V có thể được sử dụng trong nhiều hệ thống kỹ thuật cần nguồn điện xoay chiều điện áp thấp với dòng điện tương đối lớn.
Những ứng dụng cần xem xét gồm:
- Máy móc nhập khẩu: Chuyển đổi nguồn 480V xuống 20V theo yêu cầu của thiết bị.
- Hệ thống gia nhiệt điện áp thấp: Cấp nguồn cho phần tử gia nhiệt được thiết kế sử dụng 20VAC.
- Thiết bị công nghiệp chuyên dụng: Phục vụ những bộ phận yêu cầu nguồn xoay chiều 20V.
- Tủ điện kỹ thuật: Tích hợp nguồn điện áp thấp cách ly.
- Máy thử nghiệm: Cấp nguồn cho tải thử có thông số phù hợp.
- Thiết bị điều khiển công nghiệp: Sử dụng khi mạch điều khiển yêu cầu điện áp và dòng điện tương ứng.
- Hệ thống chỉnh lưu: Làm nguồn AC đầu vào cho bộ chỉnh lưu được thiết kế phù hợp.
Đặc biệt, cần phân biệt 20VAC và 20VDC. Biến áp thông thường cung cấp điện áp xoay chiều. Nếu phụ tải yêu cầu điện một chiều, cần có thêm mạch chỉnh lưu, lọc hoặc ổn áp DC phù hợp.

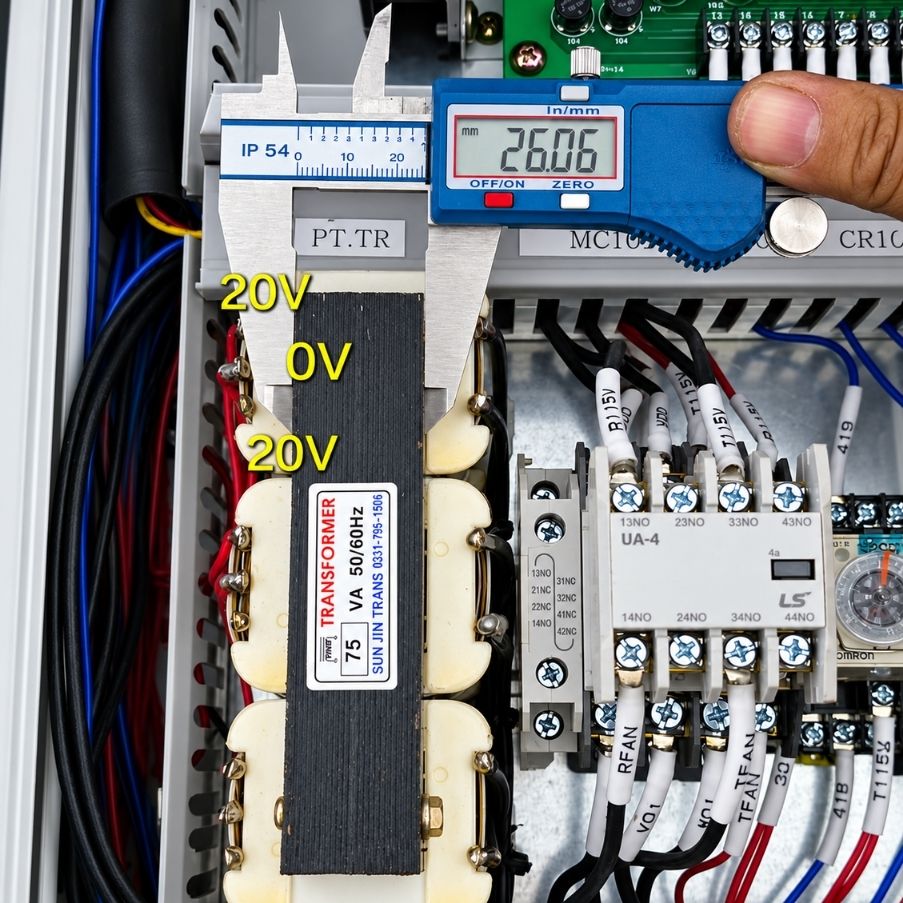

Hướng Dẫn Lắp Đặt Và Sử Dụng Biến Áp Trần Cách Ly 75A
Biến áp trần không có lớp vỏ bảo vệ hoàn chỉnh, vì vậy cần đặc biệt chú ý đến vị trí lắp đặt và khoảng cách an toàn với những bộ phận mang điện.
Các bước quan trọng gồm:
- Kiểm tra nguồn điện: Xác nhận nguồn cấp 480VAC, số pha và tần số phù hợp với tem máy.
- Xác định phụ tải: Kiểm tra thiết bị yêu cầu nguồn 20VAC và dòng điện tối đa 75A.
- Lựa chọn vị trí lắp đặt: Bố trí biến áp trong tủ điện hoặc khoang kỹ thuật phù hợp.
- Bảo đảm thông gió: Duy trì khoảng không gian cần thiết để tản nhiệt.
- Lắp đặt chắc chắn: Cố định khung và chân đế để hạn chế rung động.
- Đấu nối đúng sơ đồ: Phân biệt rõ đầu dây sơ cấp 480V và thứ cấp 20V.
- Lựa chọn dây dẫn: Tính tiết diện dây phía đầu ra theo dòng điện 75A và điều kiện lắp đặt.
- Bố trí thiết bị bảo vệ: Lựa chọn bảo vệ quá dòng, ngắn mạch phù hợp cho từng phía.
- Kiểm tra cách điện: Đánh giá cách điện và tình trạng đấu nối trước khi cấp điện.
- Chạy thử không tải: Đo điện áp đầu ra và kiểm tra tiếng ồn, rung động bất thường.
- Kiểm tra khi có tải: Theo dõi điện áp, dòng điện và mức phát nhiệt.
- Kiểm tra định kỳ: Vệ sinh bụi bẩn, kiểm tra đầu nối và dấu hiệu quá nhiệt.
Lưu ý: Dòng điện phía thứ cấp 75A lớn hơn nhiều so với dòng điện phía sơ cấp trong cấu hình một pha, vì vậy hai phía cần được thiết kế dây dẫn và bảo vệ theo đặc tính dòng điện riêng.
Kinh Nghiệm Lựa Chọn Biến Áp Trần Cách Ly 480V Ra 20V
Khi lựa chọn biến áp theo yêu cầu, không nên chỉ căn cứ vào điện áp đầu vào và đầu ra, bởi khả năng hoạt động còn phụ thuộc vào đặc tính phụ tải và chế độ sử dụng.
Những tiêu chí cần kiểm tra gồm:
- Điện áp nguồn: Xác nhận chính xác 480VAC.
- Điện áp đầu ra: Xác định phụ tải yêu cầu 20VAC.
- Dòng điện tải: Kiểm tra mức dòng 75A là dòng liên tục hay dòng cực đại ngắn hạn.
- Số pha: Phân biệt thiết bị một pha và ba pha.
- Tần số nguồn: Kiểm tra yêu cầu 50Hz hoặc 60Hz.
- Thời gian vận hành: Xác định chế độ làm việc liên tục hay theo chu kỳ.
- Đặc tính phụ tải: Đánh giá tải điện trở, tải cảm hoặc phụ tải chỉnh lưu.
- Vật liệu cuộn dây: Kiểm tra cấu hình dây đồng và tiết diện phù hợp.
- Lớp cách điện: Đánh giá khả năng chịu điện áp và nhiệt độ.
- Kích thước lắp đặt: Bảo đảm phù hợp với tủ điện hoặc thiết bị.
- Sơ đồ đấu nối: Xác định vị trí các đầu dây và phương án bảo vệ.
Đặc biệt, cần làm rõ dòng điện 75A có phải dòng sử dụng liên tục hay không. Với những thiết bị hoạt động theo chu kỳ, dòng điện lớn có thể chỉ xuất hiện trong thời gian ngắn, khiến yêu cầu thiết kế khác với phụ tải liên tục.
