Biến Áp Trần Điều Khiển Cách Ly 220VA Vào 380VAC Ra 220VAC

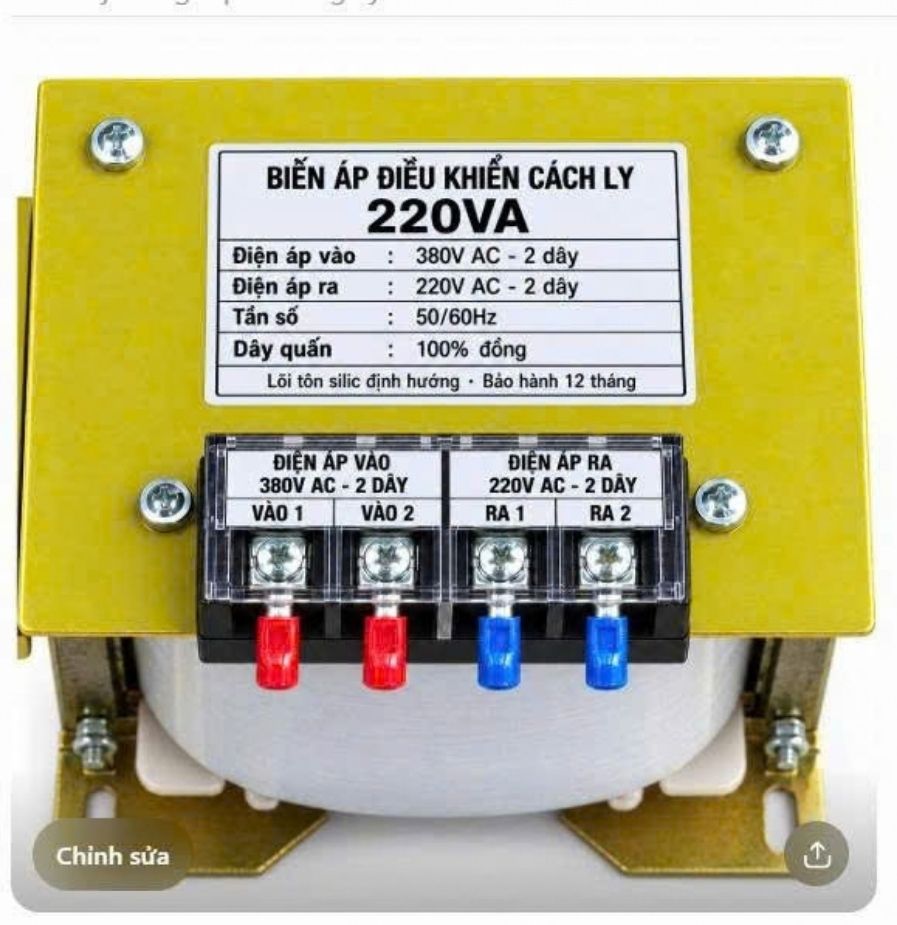

Biến Áp Trần Điều Khiển Cách Ly 220VA

Biến áp trần điều khiển cách ly 220VA vào 380VAC ra 220VAC là thiết bị chuyên dùng để hạ điện áp xoay chiều từ 380V xuống 220V, đồng thời tạo sự cách ly điện giữa cuộn sơ cấp và cuộn thứ cấp. Với công suất 220VA, sản phẩm phù hợp để cấp nguồn cho mạch điều khiển, contactor, relay, timer, đèn báo, quạt tủ điện, bộ nguồn phụ trợ và nhiều thiết bị công suất nhỏ trong hệ thống điện công nghiệp.

Thiết kế dạng biến áp trần giúp thiết bị có kết cấu gọn, dễ tích hợp trực tiếp bên trong tủ điện, bảng điều khiển hoặc máy móc. Ở công suất định mức, dòng điện lý thuyết phía đầu vào 380VAC khoảng 0,58A, trong khi dòng đầu ra 220VAC khoảng 1A. Khi lựa chọn cần tính đúng tổng tải, dòng khởi động của thiết bị điều khiển, thời gian vận hành và điều kiện lắp đặt để đảm bảo biến áp hoạt động ổn định.

Biến Áp Trần Điều Khiển Cách Ly 220VA Là Gì?

Biến áp trần điều khiển cách ly 220VA là loại biến áp có lõi, cuộn dây và các đầu đấu điện được thiết kế theo dạng hở, không tích hợp sẵn lớp vỏ kín như các dòng biến áp nguyên khối. Thiết bị thường được lắp bên trong tủ điện hoặc máy móc đã có sẵn kết cấu che chắn, nhờ đó tiết kiệm không gian và thuận tiện cho việc bố trí hệ thống điện.

Với cấu hình đầu vào 380VAC và đầu ra 220VAC, biến áp đảm nhiệm đồng thời chức năng hạ áp và cách ly nguồn điện:

• Hạ điện áp từ 380VAC xuống 220VAC: Tạo nguồn điện phù hợp cho các thiết bị điều khiển và phụ tải sử dụng điện áp 220VAC trong hệ thống máy móc.
• Cách ly giữa sơ cấp và thứ cấp: Hai cuộn dây được tách biệt về điện, năng lượng truyền qua lõi từ bằng hiện tượng cảm ứng điện từ.
• Cấp nguồn cho mạch điều khiển: Phù hợp với contactor, relay, timer, đèn báo, quạt làm mát và các thiết bị phụ trợ có tổng công suất phù hợp.
• Dễ tích hợp trong tủ điện: Kết cấu dạng trần giúp tận dụng không gian bên trong tủ và thuận tiện khi bố trí cùng MCCB, contactor, relay hoặc bộ điều khiển.
• Có thể thiết kế theo yêu cầu: Kích thước, chiều dài dây, đầu cos, terminal và phương án gá lắp có thể thay đổi theo từng hệ thống thực tế.

Cần hiểu đúng rằng “biến áp trần” là biến áp dạng hở/open-frame, không phải thiết bị được lắp trên trần nhà.

Thông Số Kỹ Thuật Biến Áp Điều Khiển 220VA

Các thông số về kích thước lõi, cấp cách điện, vật liệu dây quấn, nhiệt độ làm việc và kiểu đầu nối cần được xác nhận theo cấu hình sản xuất thực tế.

Công Suất 220VA Tương Đương Bao Nhiêu KVA?

Công suất biểu kiến của biến áp được quy đổi:

220VA = 0,22KVA

Tuy nhiên, không nên mặc định rằng 220VA luôn tương đương 220W, bởi với tải xoay chiều, công suất thực còn phụ thuộc vào hệ số công suất của tải.

Công thức:

P = S × cosφ

Trong đó:

• P: Công suất thực, đơn vị W.
• S: Công suất biểu kiến, đơn vị VA.
• cosφ: Hệ số công suất của tải.

Ví dụ:

• Nếu cosφ = 1, công suất thực lý thuyết khoảng 220W.
• Nếu cosφ = 0,8, công suất thực khoảng 176W.

Đối với contactor, relay, cuộn hút, motor nhỏ hoặc các tải cảm, cần tính thêm VA khởi động, dòng hút ban đầu và đặc tính tải, không nên chỉ dựa vào công suất W ghi trên thiết bị.

Dòng Điện Của Biến Áp 220VA 380V Ra 220V

Với biến áp một pha, dòng điện lý thuyết có thể xác định theo công thức:

I = S / U

Dòng Điện Đầu Vào 380VAC

I = 220 / 380 ≈ 0,58A

Như vậy, khi biến áp hoạt động tại công suất định mức 220VA, dòng điện lý thuyết phía sơ cấp 380VAC khoảng 0,58A.

Dòng Điện Đầu Ra 220VAC

I = 220 / 220 = 1A

Phía đầu ra 220VAC có dòng điện lý thuyết khoảng 1A khi sử dụng đủ công suất 220VA.

Các giá trị trên là thông số tính toán tham khảo. Dòng điện thực tế còn phụ thuộc vào hiệu suất biến áp, đặc tính tải, nhiệt độ và chế độ vận hành.

Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 380V Ra 220V

Biến áp hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi cấp nguồn xoay chiều 380VAC vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này liên kết với cuộn thứ cấp và tạo ra điện áp cảm ứng 220VAC.

Tỷ số điện áp có quan hệ với số vòng dây theo công thức:

U1 / U2 ≈ N1 / N2

Trong đó:

• U1: Điện áp phía sơ cấp 380VAC.
• U2: Điện áp phía thứ cấp 220VAC.
• N1: Số vòng dây cuộn sơ cấp.
• N2: Số vòng dây cuộn thứ cấp.

Do cuộn sơ cấp và cuộn thứ cấp độc lập về điện, nguồn 220VAC phía đầu ra không có kết nối dẫn điện trực tiếp với nguồn 380VAC phía đầu vào.

Khả Năng Cách Ly Giữa Nguồn Và Mạch Điều Khiển

Một trong những đặc điểm quan trọng của sản phẩm là khả năng cách ly điện giữa cuộn sơ cấp và cuộn thứ cấp. Năng lượng được truyền qua từ trường của lõi thép thay vì thông qua một đường dẫn điện trực tiếp.

Cấu hình này mang lại nhiều lợi ích trong hệ thống điều khiển:

• Tách nguồn điều khiển khỏi nguồn động lực: Giúp mạch 220VAC phía thứ cấp không nối dẫn điện trực tiếp với phía nguồn 380VAC.
• Hỗ trợ tăng mức an toàn cho hệ thống: Phù hợp với tủ điện cần phân chia rõ nguồn động lực và nguồn điều khiển.
• Hạn chế một phần nhiễu dẫn truyền: Hiệu quả cụ thể phụ thuộc vào cấu trúc cuộn dây, lõi và phương án thiết kế của biến áp.
• Tạo nguồn riêng cho thiết bị điều khiển: Giúp contactor, relay, timer và các thiết bị phụ trợ sử dụng nguồn 220VAC độc lập hơn.
• Thuận tiện cho thiết kế tủ điện: Việc phân tách nguồn giúp sơ đồ điện rõ ràng hơn, thuận tiện trong kiểm tra và bảo trì.

Biến áp cách ly không có nghĩa là chống điện giật tuyệt đối. Việc chạm đồng thời vào hai dây phía thứ cấp vẫn có thể gây nguy hiểm.

Ưu Điểm Của Biến Áp Trần Điều Khiển 220VA

Biến áp trần điều khiển 220VA phù hợp với nhiều hệ thống công nghiệp nhờ kết cấu gọn, chức năng rõ ràng và dễ tích hợp vào tủ điện.

• Hạ điện áp 380V xuống 220V: Tạo nguồn phù hợp cho các thiết bị điều khiển sử dụng điện áp xoay chiều 220VAC.
• Cách ly điện giữa hai phía: Cuộn sơ cấp và thứ cấp độc lập, hỗ trợ phân tách nguồn động lực khỏi mạch điều khiển.
• Công suất 220VA phù hợp tải nhỏ: Thích hợp cho contactor, relay, timer, đèn báo và các thiết bị phụ trợ có tổng VA nằm trong khả năng của máy.
• Thiết kế nhỏ gọn: Kết cấu biến áp trần giúp tiết kiệm diện tích và thuận tiện bố trí trong không gian tủ điện hạn chế.
• Dễ lắp đặt và bảo trì: Thiết kế mở giúp kỹ thuật viên dễ quan sát, kiểm tra đầu dây và thay thế khi cần thiết.
• Có thể tùy chỉnh cấu hình: Kích thước, đầu dây, terminal, chân gá và phương án đấu nối có thể sản xuất theo yêu cầu.
• Phù hợp nhiều hệ thống công nghiệp: Có thể ứng dụng trong tủ điện, máy sản xuất, hệ thống tự động hóa và các thiết bị chuyên dụng.

Ứng Dụng Thực Tế Của Biến Áp Điều Khiển 220VA

Biến áp trần cách ly 380VAC ra 220VAC có thể được sử dụng trong nhiều loại tủ điện và máy móc cần nguồn điều khiển riêng.

• Tủ điện điều khiển: Cấp nguồn 220VAC cho contactor, relay, timer, đèn báo và các thiết bị điều khiển phụ trợ.
• Tủ điện máy công nghiệp: Hạ nguồn 380VAC của hệ động lực xuống 220VAC để cấp cho các thiết bị công suất nhỏ bên trong máy.
• Dây chuyền tự động hóa: Cung cấp nguồn cho những nhánh điều khiển sử dụng điện áp 220VAC và có tổng tải phù hợp.
• Máy sản xuất: Dùng để cấp điện cho quạt, bộ điều khiển, relay hoặc các thiết bị phụ trợ trong hệ thống.
• Tủ máy CNC: Có thể sử dụng cho các mạch điều khiển cần 220VAC nếu công suất và thông số tải phù hợp.
• Thiết bị đóng gói: Cấp nguồn cho contactor, timer, relay và các cơ cấu điện điều khiển trong máy.
• Máy cơ khí: Tạo nguồn 220VAC từ nguồn 380VAC sẵn có trong hệ thống điện động lực.
• Thiết bị thử nghiệm: Cung cấp nguồn 220VAC có cách ly cho các tải nhỏ trong quá trình kiểm tra và chạy thử.

Cách Chọn Biến Áp Điều Khiển 220VA Phù Hợp

Trước khi đặt biến áp, cần xác định đầy đủ các thông số của hệ thống để đảm bảo thiết bị được lựa chọn đúng ngay từ đầu.

• Xác định điện áp đầu vào: Kiểm tra nguồn cấp thực tế có đúng 380VAC và nằm trong phạm vi thiết kế của biến áp.
• Xác định điện áp đầu ra: Các thiết bị phía thứ cấp phải sử dụng nguồn 220VAC hoặc phù hợp với mức điện áp này.
• Tính tổng công suất VA: Cộng toàn bộ thiết bị có khả năng hoạt động đồng thời thay vì chỉ cộng công suất danh định riêng lẻ.
• Kiểm tra dòng khởi động: Cần đặc biệt lưu ý contactor, cuộn hút, motor nhỏ và các tải cảm có dòng khởi động cao.
• Xác định yêu cầu cách ly: Nếu cần tách hoàn toàn sơ cấp và thứ cấp về điện thì phải sử dụng cấu hình biến áp cách ly.
• Kiểm tra tần số nguồn: Biến áp phải được thiết kế phù hợp với tần số thực tế của hệ thống, phổ biến là 50Hz.
• Xác định thời gian vận hành: Tải chạy liên tục nhiều giờ cần được tính đến khả năng tản nhiệt và mức dự phòng công suất.
• Kiểm tra không gian lắp đặt: Kích thước biến áp cần phù hợp với vị trí bố trí trong tủ điện hoặc bên trong máy.
• Chọn phương án đầu nối: Có thể sử dụng dây rời, đầu cos hoặc terminal tùy yêu cầu lắp đặt và bảo trì.

Lưu Ý Khi Lắp Đặt Biến Áp Trần 220VA

Do biến áp dạng trần có phần mang điện và cuộn dây không được bao kín hoàn toàn, yêu cầu lắp đặt cần được chú trọng hơn.

• Lắp trong tủ điện hoặc hộp bảo vệ: Không bố trí biến áp tại vị trí người vận hành có thể vô tình chạm vào đầu dây hoặc phần mang điện.
• Đấu đúng đầu vào 380VAC: Cần kiểm tra ký hiệu dây và sơ đồ trước khi cấp nguồn để tránh đấu sai gây quá nhiệt hoặc hư cuộn dây.
• Kiểm tra đầu ra 220VAC trước khi đóng tải: Nên sử dụng đồng hồ đo để xác nhận điện áp thứ cấp đúng yêu cầu trước khi cấp cho thiết bị điều khiển.
• Không vận hành vượt quá 220VA: Tổng tải phải được tính cả công suất duy trì và VA khởi động của contactor hoặc các tải cảm.
• Bố trí không gian thông thoáng: Tránh đặt biến áp sát nguồn nhiệt hoặc trong vị trí bí khí khiến nhiệt tích tụ khi vận hành lâu dài.
• Cố định biến áp chắc chắn: Chân gá, bulông và giá đỡ cần được lắp đúng kỹ thuật để hạn chế rung hoặc dịch chuyển trong quá trình sử dụng.
• Che chắn các điểm đấu điện: Terminal và đầu dây cần được bố trí an toàn, tránh nguy cơ chạm điện khi vận hành hoặc bảo trì.
• Sử dụng bảo vệ phù hợp: Cầu chì hoặc CB cần được tính toán theo dòng điện và cấu hình hệ thống.
• Đảm bảo khoảng cách điện: Bố trí dây nguồn và các thiết bị khác trong tủ theo yêu cầu kỹ thuật.
• Ngắt nguồn trước khi bảo trì: Không thao tác đấu nối khi hệ thống còn điện.
