Biến áp tự ngẫu 1 pha khác biến áp cách ly thế nào? 7 điểm cần biết

Biến áp tự ngẫu 1 pha và biến áp cách ly 1 pha đều có thể dùng để thay đổi điện áp xoay chiều, nhưng nguyên lý ghép nối giữa nguồn và tải khác nhau. Điểm quan trọng nhất không phải ngoại hình hay giá bán, mà là đầu ra có tách điện với đầu vào hay không. Chọn nhầm loại trong ứng dụng đòi hỏi cách ly an toàn có thể gây rủi ro nghiêm trọng.

Bài viết tập trung vào lựa chọn thiết bị và đọc thông số, không hướng dẫn tự đấu nối điện lưới. Người vận hành cần tuân thủ tài liệu nhà sản xuất, thiết kế bảo vệ và quy trình an toàn điện.

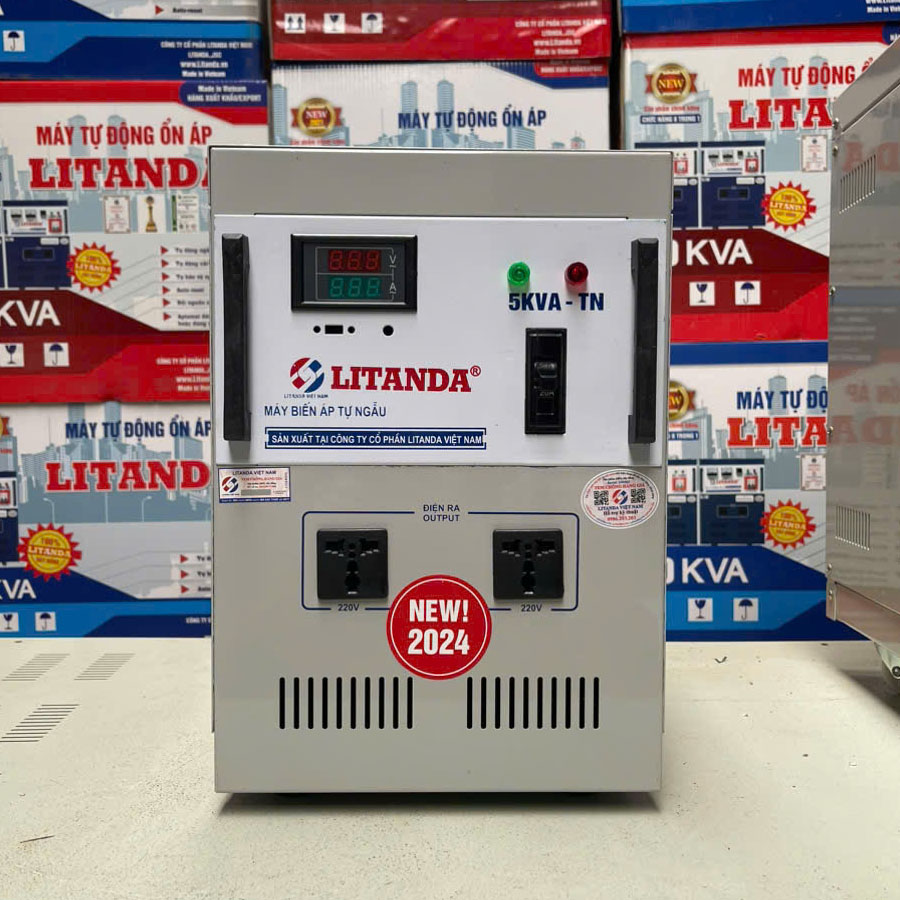

1. Biến áp tự ngẫu 1 pha là gì?

Biến áp tự ngẫu (autotransformer) dùng một bộ dây quấn có điểm lấy điện chung cho phía nguồn và phía tải. Tùy thiết kế, điện áp có thể được hạ hoặc tăng theo tỷ số vòng dây. Vì có phần dây quấn chung nên phía thứ cấp không cách ly galvanic hoàn toàn khỏi phía sơ cấp. Một số model có nấc điện áp cố định, trong khi thiết bị kiểu Variac một pha cho phép chỉnh điện áp bằng cơ cấu điều chỉnh.

2. Máy biến áp cách ly khác ở điểm nào?

Máy biến áp cách ly có cuộn sơ cấp và cuộn thứ cấp tách điện với nhau; năng lượng truyền qua từ thông trong lõi. Đặc tính này hữu ích khi thiết kế hệ thống cần phân tách nguồn và tải, giới hạn một số đường dẫn dòng sự cố hoặc xử lý nhiễu chế độ chung. Nhưng có cách ly không đồng nghĩa chạm vào dây thứ cấp luôn an toàn: vẫn có thể bị điện giật giữa hai cực thứ cấp và vẫn phải thiết kế bảo vệ phù hợp.

3. Bảng so sánh 7 tiêu chí

Khối lượng, tổn hao và giá thành thực tế còn phụ thuộc tỷ số điện áp, vật liệu, kết cấu và tiêu chuẩn chế tạo; không thể kết luận tất cả biến áp tự ngẫu đều hiệu suất cao hơn mọi biến áp cách ly.

4. Ví dụ đổi 220V xuống 110V

Một thiết bị yêu cầu 110V có thể sử dụng máy biến áp với đầu ra 110V nếu thông số điện áp, tần số và tải phù hợp. Nhưng nếu ứng dụng cần cách ly điện, model tự ngẫu 220/110V không thay thế được model cách ly. Cũng không được suy ra đầu ra cố định sẽ tự giữ 110V khi nguồn điện lưới biến thiên: biến áp thông thường không có chức năng ổn áp tự động.

Người dùng cần phân biệt thêm điện áp dành cho thiết bị Nhật 100V và thiết bị Mỹ 120V; chọn nhầm 110V cho tải 100V có thể khiến điện áp cao hơn danh định khoảng 10%. Xem hướng dẫn chọn biến áp đổi nguồn 220V ra 110V theo VA để đối chiếu công suất tải.

5. Cách chọn công suất VA và chế độ vận hành

Thông số biến áp thường ở đơn vị VA hoặc kVA, không nên so trực tiếp với W của thiết bị mà bỏ qua hệ số công suất và dòng khởi động. Với dòng điện gần hình sin, công suất biểu kiến một pha có thể ước tính S = U × I. Ví dụ thiết bị ghi 110V, dòng 4A thì đầu vào biểu kiến khoảng 440VA ở điều kiện danh định. Máy biến áp còn cần đáp ứng thời gian vận hành, nhiệt độ môi trường và dòng khởi động theo dữ liệu model.

Với motor, máy nén hoặc tải dùng nguồn xung, dòng khi bắt đầu hoạt động có thể cao hơn dòng bình thường. Không chọn biến áp bằng cách lấy đúng 440VA trong ví dụ rồi kết luận mọi thiết bị 4A đều chạy tốt.

6. Khi nào nên ưu tiên biến áp cách ly?

• Thiết kế yêu cầu cuộn thứ cấp tách điện với nguồn cấp theo sơ đồ đã thẩm định.
• Thiết bị nhạy nhiễu có yêu cầu cách ly được hãng xác nhận; bản thân biến áp không xử lý hết mọi dạng nhiễu.
• Hệ thống kiểm tra hoặc phòng kỹ thuật có quy trình bảo vệ riêng.
• Nhà sản xuất thiết bị quy định rõ phải dùng biến áp cách ly.

Nếu mục đích chính là xử lý tiếng ù của dàn nghe nhạc, cần kiểm tra cả đường tín hiệu và tiếp địa; tham khảo bài biến áp cách ly audio có xử lý hết ù loa không. Không bỏ dây tiếp địa bảo vệ để cố loại bỏ tiếng ù. Khi cần tính công suất cho thiết bị một pha, xem thêm biến áp cách ly 3kVA 220/220V cấp được bao nhiêu ampe để đối chiếu tải.

7. Checklist kỹ thuật trước khi đặt mua

1. Ghi điện áp và tần số nguồn thực tế.
2. Ghi điện áp, dòng định mức, W/VA và đặc tính khởi động của tải.
3. Xác định có yêu cầu cách ly galvanic hay không.
4. Kiểm tra công suất liên tục, chu kỳ tải và điều kiện tản nhiệt.
5. Kiểm tra cấp cách điện, bảo vệ quá nhiệt/quá dòng, tài liệu hãng.
6. Không sử dụng biến áp thay thiết bị chống giật, aptomat hoặc tiếp địa.
7. Nhờ kỹ thuật viên thiết kế, lắp đặt và nghiệm thu phần điện.

Câu hỏi thường gặp

Biến áp tự ngẫu 220V/220V có tác dụng cách ly không?

Không. Việc có tỷ số điện áp 1:1 không thay đổi bản chất nối điện của cuộn chung.

Biến áp cách ly có tự ổn định điện áp không?

Không mặc định. Nếu nguồn biến thiên, đầu ra có thể biến thiên theo; cần thiết bị điều áp phù hợp khi yêu cầu ổn định điện áp.

Biến áp tự ngẫu có dùng đổi 220V xuống 100V được không?

Chỉ khi nhà sản xuất cung cấp đúng đầu ra 100V và thiết kế đáp ứng tải. Phải kiểm tra tần số và an toàn điện của thiết bị cần cấp nguồn.

Kết luận: Tự ngẫu phù hợp bài toán đổi điện áp khi không yêu cầu cách ly; biến áp cách ly phù hợp khi thiết kế cần tách điện giữa hai phía. Quyết định cuối cùng phải dựa trên công năng và hồ sơ kỹ thuật, không chỉ căn cứ giá bán.
