Biến Áp Tự Ngẫu 5KVA Đổi Điện 220V Ra 100V,110V,120V,200V

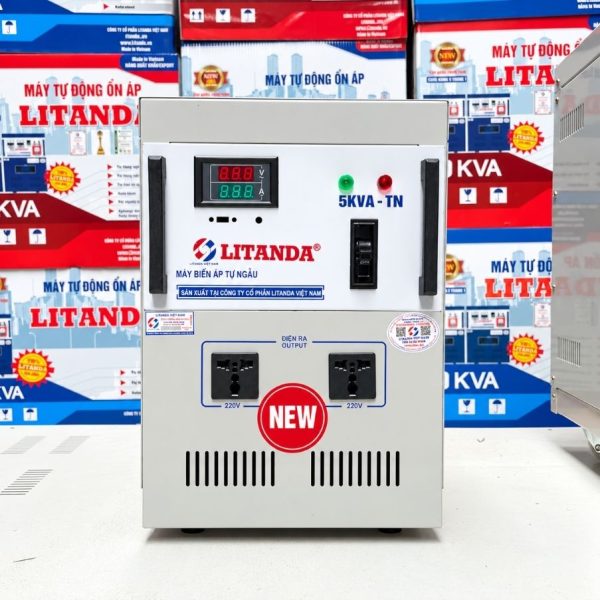

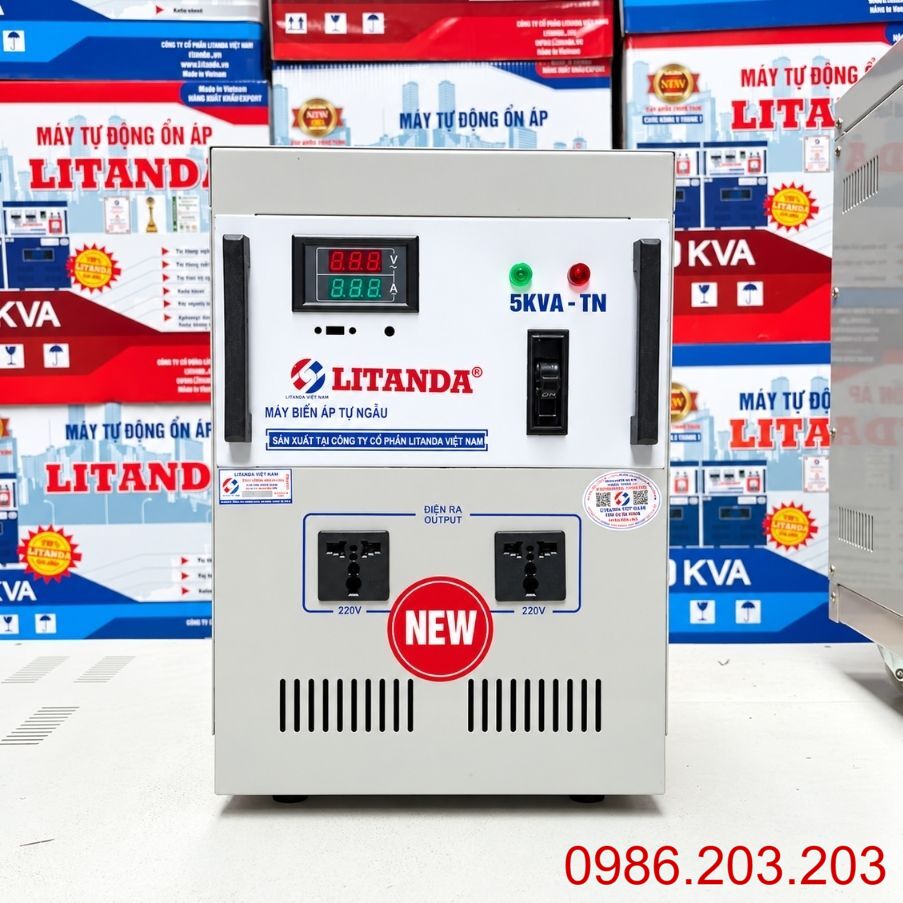

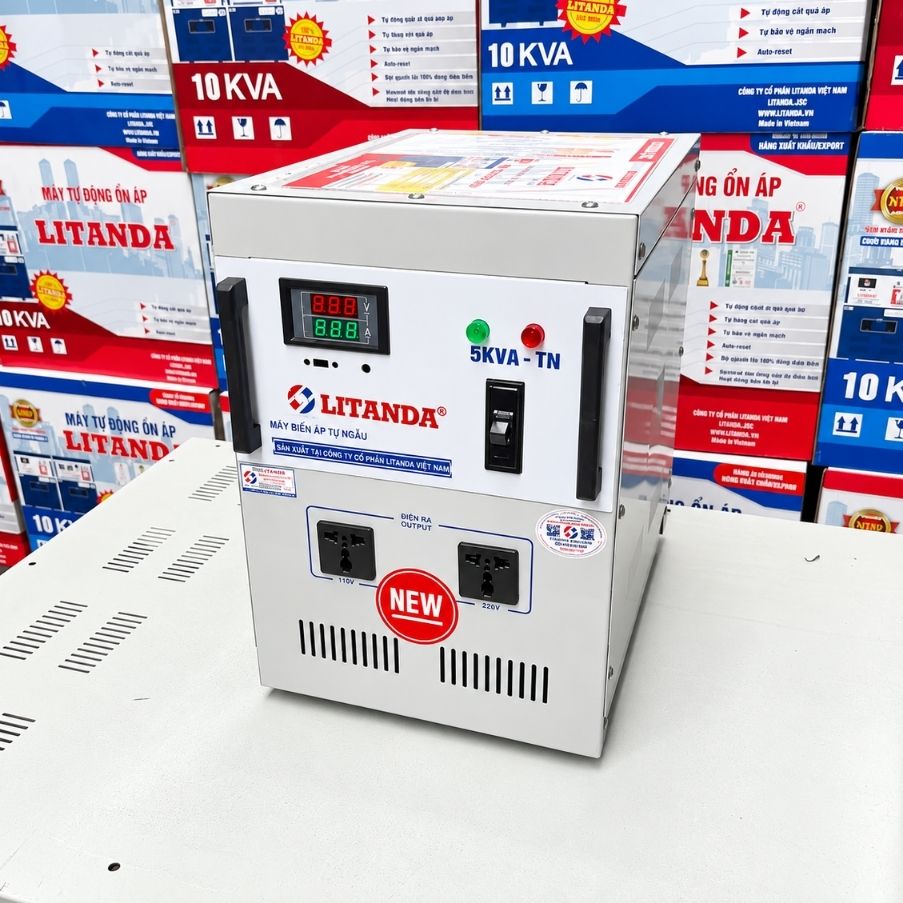

Biến Áp Tự Ngẫu 5KVA 1 Pha

Biến áp tự ngẫu 5KVA 1 pha là thiết bị có chức năng thay đổi điện áp xoay chiều từ nguồn 220V 1 pha xuống các mức điện áp thấp hơn như 100V, 110V, 120V và 200V.

Khác với biến áp cách ly sử dụng hai hệ cuộn dây riêng biệt, biến áp tự ngẫu có một phần cuộn dây dùng chung giữa phía đầu vào và đầu ra. Trên cuộn dây được bố trí các điểm lấy điện áp khác nhau để tạo ra những mức điện áp cần sử dụng.

Thiết bị phù hợp với nhiều nhu cầu đổi nguồn:

• Đầu vào 220V 1 pha: Sử dụng trực tiếp với nguồn điện dân dụng hoặc nguồn 1 pha tại Việt Nam, thuận tiện cho gia đình, cửa hàng, phòng kỹ thuật và các cơ sở sản xuất nhỏ.
• Đầu ra 100V: Phù hợp với nhiều thiết bị điện nội địa Nhật Bản như nồi cơm, máy pha cà phê, thiết bị nhà bếp, máy âm thanh hoặc máy móc chuyên dụng.
• Đầu ra 110V: Dùng cho thiết bị có điện áp định mức 110V, giúp người sử dụng không phải cấp trực tiếp nguồn 220V cao hơn nhiều so với điện áp thiết kế.
• Đầu ra 120V: Phù hợp với nhiều thiết bị được thiết kế cho thị trường Bắc Mỹ, tuy nhiên vẫn cần kiểm tra thêm thông số tần số 50Hz hoặc 60Hz trên tem máy.
• Đầu ra 200V: Phù hợp với một số máy móc, thiết bị công nghiệp hoặc hệ thống điện tử yêu cầu nguồn 200V 1 pha.

Biến áp tự ngẫu có nhiệm vụ chính là thay đổi điện áp, không phải thiết bị ổn áp và cũng không tạo cách ly galvanic hoàn toàn giữa nguồn với tải.

Thông Số Kỹ Thuật Biến Áp Tự Ngẫu 5KVA 1 Pha

Thông số cơ bản của sản phẩm:

Tùy từng yêu cầu đặt hàng, số lượng đầu ra, cầu đấu, vỏ bảo vệ và các thiết bị đóng cắt có thể được thiết kế khác nhau.

Dòng Điện Của Biến Áp Tự Ngẫu 5KVA Ở Từng Điện Áp

Với hệ thống 1 pha, có thể tham khảo công thức:

I = S / U

Trong đó:

• I: Dòng điện tính bằng A.
• S: Công suất biểu kiến tính bằng VA.
• U: Điện áp tính bằng V.

Với công suất 5.000VA, dòng lý thuyết tại từng mức điện áp như sau:

Có thể thấy, khi công suất giữ nguyên nhưng điện áp giảm thì dòng điện tương ứng sẽ tăng. Vì vậy đầu ra 100V có thể mang dòng lớn hơn đáng kể so với phía 220V.

Các giá trị trên là dòng lý thuyết tại công suất danh định. Dòng sử dụng thực tế phụ thuộc vào tải và cấu hình thiết kế cụ thể của biến áp.

Ưu Điểm Của Biến Áp Tự Ngẫu 5KVA Dây Đồng

• Tích hợp nhiều mức điện áp đầu ra trên cùng một thiết bị: Người dùng có thể lựa chọn 100V, 110V, 120V hoặc 200V theo đúng thông số trên tem thiết bị, giúp việc sử dụng máy móc nhập khẩu thuận tiện hơn.
• Công suất 5KVA đáp ứng được nhiều loại tải: Máy phù hợp với một thiết bị công suất tương đối lớn hoặc nhiều thiết bị nhỏ sử dụng đồng thời, với điều kiện tổng tải không vượt khả năng thiết kế của biến áp.
• Sử dụng dây quấn đồng có khả năng dẫn điện tốt: Cuộn dây đồng phù hợp với yêu cầu mang dòng tương đối lớn, đặc biệt ở các đầu ra điện áp thấp như 100V hoặc 110V.
• Thiết kế tự ngẫu có kết cấu tương đối gọn: Do sơ cấp và thứ cấp sử dụng chung một phần cuộn dây nên máy thường có cấu tạo gọn hơn so với biến áp cách ly cùng mức công suất.
• Phù hợp với nhiều thiết bị điện nhập khẩu: Một máy có thể đáp ứng nhiều nhóm thiết bị Nhật Bản, thiết bị 110V, 120V và các máy chuyên dụng dùng nguồn 200V.
• Không cần cải tạo nguồn điện 220V hiện có: Người dùng chỉ cần cấp nguồn 220V vào biến áp, sau đó lấy đúng mức điện áp cần thiết để sử dụng cho thiết bị phía sau.
• Ứng dụng linh hoạt trong nhiều môi trường: Sản phẩm có thể đặt tại gia đình, cửa hàng, xưởng sửa chữa, phòng kỹ thuật hoặc tích hợp vào hệ thống máy móc khi điều kiện lắp đặt phù hợp.

Biến Áp Tự Ngẫu 5KVA Có Tải Được Bao Nhiêu?

5KVA tương đương 5.000VA công suất biểu kiến. Tuy nhiên, không nên mặc định 5KVA luôn bằng 5kW đối với mọi loại thiết bị.

Khả năng tải cần xem theo đặc tính thực tế:

• Với tải điện trở: Các thiết bị gia nhiệt có hệ số công suất gần 1 nên công suất W và VA có thể tương đối gần nhau, nhưng vẫn cần kiểm tra đúng thông số trên tem.
• Với thiết bị điện tử: Nên kiểm tra công suất tiêu thụ, dòng điện đầu vào và đặc tính bộ nguồn vì một số thiết bị có dòng tăng cao khi vừa bật.
• Với motor: Không nên chỉ lấy công suất kW của motor so với 5KVA, bởi còn phải xét hiệu suất, hệ số công suất, dòng định mức và dòng khởi động.
• Với máy nén hoặc máy bơm: Đây là nhóm tải thường có dòng khởi động đáng kể, vì vậy cần lựa chọn biến áp có khoảng công suất phù hợp thay vì chọn sát công suất chạy bình thường.
• Khi sử dụng nhiều thiết bị: Cần cộng công suất của tất cả thiết bị hoạt động đồng thời và đảm bảo tổng tải nằm trong khả năng của biến áp.

Nếu thiết bị thường xuyên sử dụng gần mức 5KVA hoặc có tải khởi động lớn, nên cân nhắc công suất 7.5KVA hoặc 10KVA sau khi tính toán thực tế.

Có Thể Dùng Đồng Thời 100V, 110V, 120V Và 200V Không?

Việc sử dụng nhiều đầu ra cùng lúc phụ thuộc vào thiết kế cuộn dây và sơ đồ đấu nối cụ thể của từng máy.

Nếu biến áp được thiết kế cho phép sử dụng đồng thời nhiều đầu điện áp, người dùng vẫn phải đảm bảo tổng tải của tất cả các đầu ra không vượt quá công suất thiết kế.

Ví dụ, không nên hiểu rằng:

• Đầu 100V được dùng đủ 5KVA.
• Đồng thời đầu 110V cũng được dùng thêm 5KVA.
• Đầu 120V thêm 5KVA.
• Đầu 200V tiếp tục thêm 5KVA.

Một biến áp công suất 5KVA không tự biến thành 20KVA chỉ vì có bốn mức điện áp đầu ra. Đây là chiếc máy nhiều “cửa ra”, nhưng kho công suất phía sau vẫn có giới hạn.

Nếu cần sử dụng nhiều đầu cùng lúc, nên cung cấp công suất của từng tải để nhà sản xuất tính toán chính xác.

Biến Áp Tự Ngẫu Khác Biến Áp Cách Ly Như Thế Nào?

Hai loại biến áp đều có khả năng thay đổi điện áp nhưng cấu tạo khác nhau.

Biến áp tự ngẫu

Biến áp tự ngẫu có một phần cuộn dây được sử dụng chung giữa phía đầu vào và đầu ra.

• Kết cấu thường tương đối gọn.
• Phù hợp nhu cầu đổi điện áp thông thường.
• Có thể thiết kế nhiều mức điện áp đầu ra.
• Không tạo cách ly galvanic hoàn toàn giữa nguồn và tải.
• Phù hợp khi thiết bị chỉ cần đúng mức điện áp sử dụng.

Biến áp cách ly

Biến áp cách ly sử dụng cuộn sơ cấp và thứ cấp tách biệt về điện.

• Có khả năng cách ly điện giữa nguồn và tải.
• Phù hợp với hệ thống có yêu cầu cách ly nguồn.
• Có thể kết hợp màn chắn tĩnh điện nếu ứng dụng yêu cầu hỗ trợ hạn chế một số loại nhiễu.
• Kết cấu thường phức tạp hơn biến áp tự ngẫu cùng công suất.

Nếu mục đích chỉ là đổi nguồn 220V xuống 100V, 110V, 120V hoặc 200V, biến áp tự ngẫu là lựa chọn phổ biến. Nếu thiết bị yêu cầu cách ly nguồn thì cần lựa chọn đúng biến áp cách ly.

Video Sản Phẩm

Ứng Dụng Thực Tế Của Biến Áp Tự Ngẫu 5KVA

Nhờ bốn mức điện áp đầu ra, biến áp 5KVA có phạm vi ứng dụng khá rộng.

• Sử dụng cho đồ điện nội địa Nhật 100V: Phù hợp với nồi cơm, máy pha cà phê, thiết bị bếp, thiết bị âm thanh và nhiều loại máy nội địa Nhật có công suất phù hợp.
• Cấp nguồn cho thiết bị 110V: Có thể sử dụng cho máy móc, thiết bị điện và dụng cụ nhập khẩu ghi điện áp định mức 110V.
• Cấp nguồn 120V cho thiết bị nhập khẩu: Phù hợp với nhiều thiết bị thiết kế cho thị trường Bắc Mỹ khi các thông số khác như tần số cũng đáp ứng.
• Đổi điện 220V xuống 200V: Dùng cho một số máy móc kỹ thuật, thiết bị điều khiển và máy chuyên dụng sử dụng điện áp 200V 1 pha.
• Dùng trong xưởng sửa chữa điện: Nhiều mức điện áp giúp kỹ thuật viên thuận tiện kiểm tra và chạy thử nhiều loại thiết bị khác nhau.
• Dùng trong phòng kỹ thuật hoặc phòng thử nghiệm: Biến áp cung cấp các mức điện áp khác nhau để phục vụ kiểm tra, vận hành và thử tải thiết bị.
• Tích hợp vào tủ điện hoặc hệ thống máy: Nếu thiết kế cho phép, biến áp có thể được bố trí bên trong hệ thống để tạo nguồn phụ trợ theo yêu cầu.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Biến Áp 5KVA

Đầu ra điện áp thấp của biến áp 5KVA có thể mang dòng khá lớn. Vì vậy việc lắp đặt cần chú ý cả dây dẫn, CB và các điểm đấu nối.

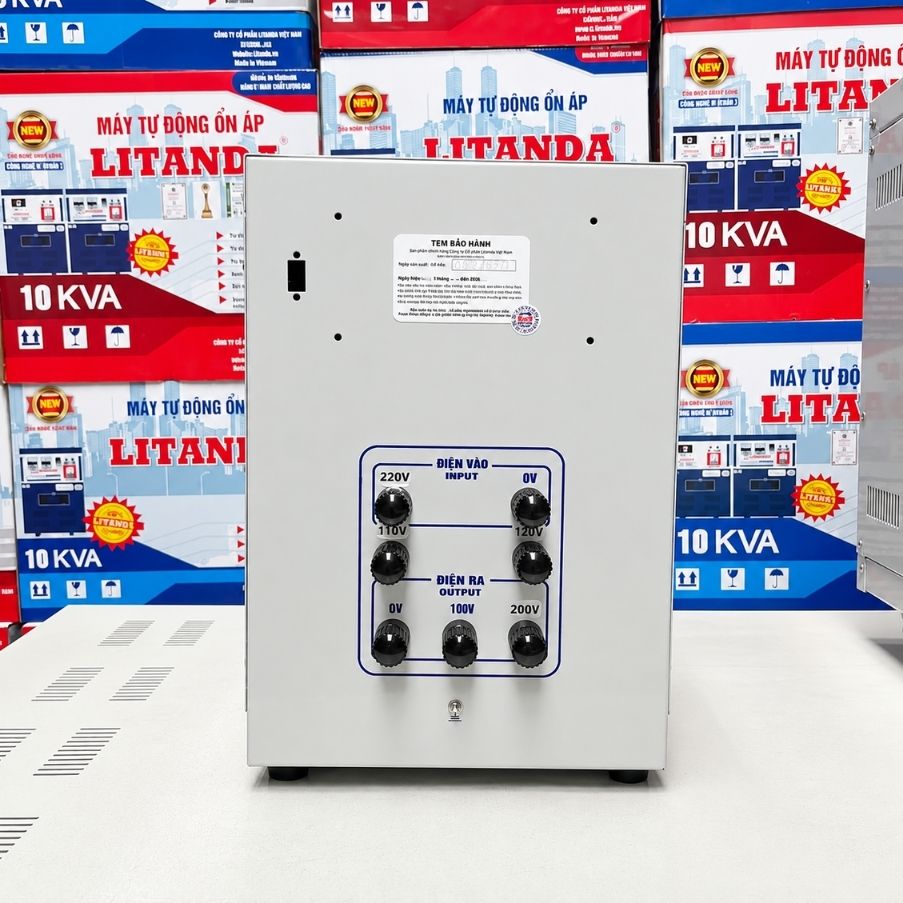

• Cấp đúng nguồn 220V vào đầu INPUT: Cần kiểm tra ký hiệu trên cầu đấu hoặc sơ đồ của nhà sản xuất trước khi đóng điện để tránh đấu nhầm.
• Lựa chọn đúng đầu ra của thiết bị: Máy 100V sử dụng đầu 100V, máy 110V dùng đầu 110V, thiết bị 120V dùng đầu 120V và thiết bị 200V sử dụng đúng đầu 200V.
• Không để tổng công suất vượt quá khả năng của biến áp: Khi nhiều tải hoạt động cùng lúc cần tính tổng công suất và chú ý thêm dòng khởi động nếu có motor.
• Chọn dây dẫn phù hợp với dòng tải: Đặc biệt đầu ra 100V có thể đạt dòng lý thuyết khoảng 50A tại toàn tải, vì vậy không nên sử dụng dây quá nhỏ.
• Sử dụng thiết bị bảo vệ phù hợp: CB và hệ thống bảo vệ cần được lựa chọn theo dòng vận hành, đặc tính tải và phương án lắp đặt thực tế.
• Siết chắc các đầu đấu điện: Điểm nối không chặt có thể tăng điện trở tiếp xúc, sinh nhiệt và ảnh hưởng đến khả năng vận hành khi tải lớn.
• Đặt máy ở nơi thông thoáng: Không che kín đường tản nhiệt hoặc đặt sát thiết bị sinh nhiệt lớn, đặc biệt khi biến áp phải hoạt động nhiều giờ liên tục.
• Ngắt nguồn trước khi thay đổi đầu đấu: Không thao tác với các đầu 100V, 110V, 120V hoặc 200V khi hệ thống đang có điện.
