Biến Áp Tự Ngẫu 7.5KVA 1 Pha, Dây Đồng Chính Hãng

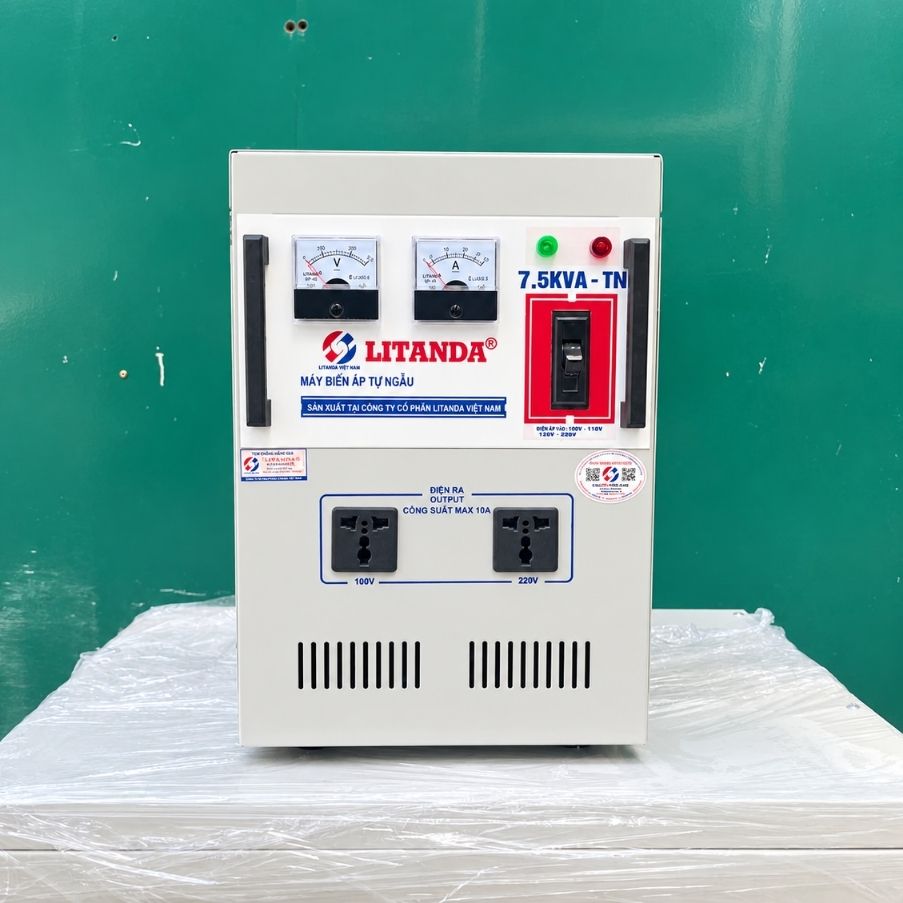

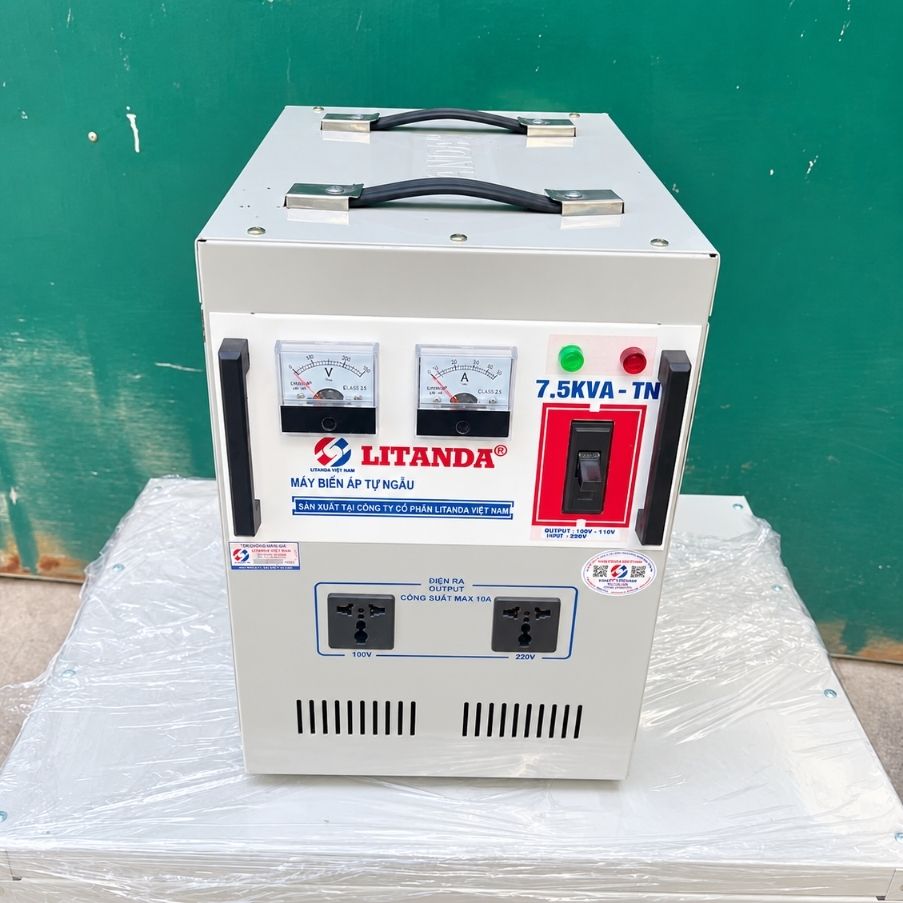

Biến Áp Tự Ngẫu 7.5KVA 1 Pha

Biến áp tự ngẫu 7.5KVA 1 pha là thiết bị điện có nhiệm vụ thay đổi mức điện áp xoay chiều từ 220V xuống 100V, 110V, 120V hoặc 200V. Máy sử dụng nguyên lý tự ngẫu, trong đó phía đầu vào và đầu ra có một phần cuộn dây dùng chung.

Trên cuộn dây được bố trí các điểm lấy điện áp khác nhau để tạo ra từng mức nguồn phù hợp với thiết bị sử dụng.

Một số đặc điểm chính:

• Nguồn đầu vào 220V 1 pha: Máy có thể sử dụng với hệ thống điện 1 pha phổ biến tại gia đình, cửa hàng, văn phòng, phòng kỹ thuật hoặc xưởng sản xuất nhỏ.
• Đầu ra 100V: Thích hợp cho nhiều thiết bị nội địa Nhật Bản như nồi cơm, máy pha cà phê, thiết bị bếp, thiết bị âm thanh và máy móc chuyên dụng.
• Đầu ra 110V: Phù hợp với các thiết bị được thiết kế sử dụng nguồn 110V, đặc biệt là máy móc và đồ điện nhập khẩu.
• Đầu ra 120V: Có thể sử dụng cho nhiều thiết bị được sản xuất cho thị trường Bắc Mỹ khi điện áp và tần số của thiết bị phù hợp.
• Đầu ra 200V: Dùng cho một số máy móc, thiết bị kỹ thuật hoặc hệ thống chuyên dụng sử dụng nguồn 200V 1 pha.
• Công suất 7.5KVA: Phù hợp với tải lớn hơn dòng 5KVA, đồng thời tạo thêm khả năng sử dụng cho nhiều thiết bị có tổng công suất tương đối cao.

Biến áp tự ngẫu chủ yếu có chức năng chuyển đổi điện áp, không tạo cách ly galvanic hoàn toàn giữa nguồn điện đầu vào và tải phía sau.

Thông Số Kỹ Thuật Biến Áp Tự Ngẫu 7.5KVA

Thông số cơ bản của sản phẩm:

Tùy theo yêu cầu đặt hàng, máy có thể được thiết kế số lượng cầu đấu, đầu điện áp, vỏ bảo vệ và thiết bị đóng cắt khác nhau.

Dòng Điện Biến Áp Tự Ngẫu 7.5KVA Ở Từng Mức Điện Áp

Với hệ thống điện 1 pha, dòng điện lý thuyết có thể tính theo công thức:

I = S / U

Trong đó:

• I: Dòng điện, đơn vị A.
• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp, đơn vị V.

Với biến áp công suất 7.500VA:

Dòng đầu vào 220V

7.500 / 220 ≈ 34,1A

Như vậy, dòng điện lý thuyết phía đầu vào 220V ở toàn công suất khoảng 34,1A.

Dòng đầu ra 200V

7.500 / 200 = 37,5A

Dòng lý thuyết phía 200V khoảng 37,5A.

Dòng đầu ra 120V

7.500 / 120 = 62,5A

Dòng lý thuyết tại đầu 120V khoảng 62,5A.

Dòng đầu ra 110V

7.500 / 110 ≈ 68,2A

Dòng lý thuyết tại đầu 110V khoảng 68,2A.

Dòng đầu ra 100V

7.500 / 100 = 75A

Dòng lý thuyết tại đầu ra 100V khoảng 75A.

Có thể thấy cùng một công suất 7.5KVA, khi điện áp đầu ra càng thấp thì dòng điện tương ứng càng lớn. Đây là yếu tố rất quan trọng khi lựa chọn dây dẫn, cầu đấu và thiết bị bảo vệ.

Ưu Điểm Của Biến Áp Tự Ngẫu 7.5KVA Dây Đồng

Biến áp tự ngẫu 7.5KVA có mức công suất cao hơn dòng 5KVA, phù hợp với các thiết bị có nhu cầu sử dụng điện tương đối lớn và những hệ thống cần nhiều mức điện áp đầu ra.

• Tích hợp bốn mức điện áp 100V, 110V, 120V và 200V: Người dùng có thể lựa chọn đúng đầu ra theo thông số của từng thiết bị, giúp một máy biến áp đáp ứng được nhiều nhu cầu đổi nguồn khác nhau.
• Công suất 7.5KVA phù hợp với tải tương đối lớn: Máy có thể sử dụng cho một thiết bị công suất cao hoặc nhiều tải nhỏ hoạt động cùng lúc nếu tổng công suất nằm trong giới hạn thiết kế.
• Dây quấn đồng có khả năng dẫn điện tốt: Đây là ưu điểm đáng chú ý khi biến áp phải mang dòng lớn, đặc biệt ở các đầu điện áp thấp như 100V và 110V.
• Thiết kế tự ngẫu có kết cấu tương đối gọn: Do cuộn sơ cấp và thứ cấp dùng chung một phần dây quấn nên máy thường có kết cấu đơn giản hơn so với biến áp cách ly cùng công suất.
• Phù hợp với nhiều thiết bị điện nhập khẩu: Một máy có thể phục vụ thiết bị Nhật 100V, thiết bị 110V, máy 120V và máy móc chuyên dụng 200V.
• Không cần thay đổi nguồn điện tổng: Người dùng vẫn sử dụng nguồn 220V hiện có, sau đó lấy điện áp cần thiết từ đầu ra của biến áp.
• Ứng dụng linh hoạt trong nhiều môi trường: Sản phẩm có thể sử dụng tại gia đình, cửa hàng, xưởng sửa chữa, phòng kỹ thuật, cơ sở sản xuất hoặc hệ thống máy móc chuyên dụng.

Biến Áp Tự Ngẫu 7.5KVA Có Tải Được Bao Nhiêu?

Công suất danh định của sản phẩm là 7.5KVA, tương đương 7.500VA.

Tuy nhiên, kVA và kW không phải lúc nào cũng bằng nhau.

Nếu lấy cosφ = 0,8 để tham khảo:

7.5KVA × 0,8 ≈ 6kW

Mức 6kW chỉ là giá trị quy đổi tham khảo khi giả định hệ số công suất bằng 0,8. Công suất thực tế cần được xác định theo loại tải.

• Tải điện trở: Khi hệ số công suất gần 1, công suất W và VA có thể tương đối gần nhau, nhưng vẫn cần kiểm tra đúng thông số thiết bị.
• Thiết bị điện tử: Nên xem công suất, dòng điện và đặc tính nguồn vì một số thiết bị có dòng tăng lớn khi mới bật.
• Motor: Không nên chỉ so công suất kW của động cơ với 7.5KVA, bởi còn phải xét hiệu suất, cosφ và dòng khởi động.
• Máy nén hoặc máy bơm: Những thiết bị này thường có tải khởi động đáng kể nên cần để khoảng công suất phù hợp.
• Nhiều thiết bị dùng chung: Cần tính tổng tải thực tế của tất cả thiết bị hoạt động đồng thời.

Nếu tổng tải đã gần 7.5KVA hoặc có motor khởi động nặng, nên xem xét máy công suất 10KVA hoặc lớn hơn.

Ứng Dụng Thực Tế Của Biến Áp Tự Ngẫu 7.5KVA

Với nhiều đầu điện áp và công suất 7.5KVA, sản phẩm đáp ứng đa dạng nhu cầu sử dụng.

• Đồ điện nội địa Nhật 100V: Phù hợp với nồi cơm công suất lớn, máy pha cà phê, thiết bị nhà bếp, hệ thống âm thanh và máy kỹ thuật nội địa Nhật.
• Thiết bị sử dụng nguồn 110V: Có thể cấp điện cho máy móc, dụng cụ và thiết bị nhập khẩu khi tổng tải nằm trong giới hạn cho phép.
• Thiết bị 120V: Phù hợp với nhiều sản phẩm nhập khẩu từ Bắc Mỹ nếu thông số điện áp và tần số đáp ứng yêu cầu.
• Máy móc 200V 1 pha: Dùng cho một số máy kỹ thuật, bộ điều khiển hoặc thiết bị chuyên dụng yêu cầu nguồn 200V.
• Xưởng sửa chữa điện: Nhiều đầu điện áp giúp kỹ thuật viên có thể chạy thử và kiểm tra nhiều thiết bị khác nhau bằng một bộ biến áp.
• Cửa hàng thiết bị nhập khẩu: Có thể dùng để thử máy trước khi bàn giao, đồng thời cung cấp đúng nguồn điện cho các sản phẩm từ nhiều thị trường.
• Phòng kỹ thuật và phòng thử nghiệm: Có thể tạo nhiều mức nguồn để phục vụ vận hành và kiểm tra các loại thiết bị điện.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Biến Áp 1 Pha 7.5KVA

Biến áp 7.5KVA có thể mang dòng lớn, đặc biệt tại các đầu ra điện áp thấp. Vì vậy lắp đặt đúng kỹ thuật là yếu tố rất quan trọng.

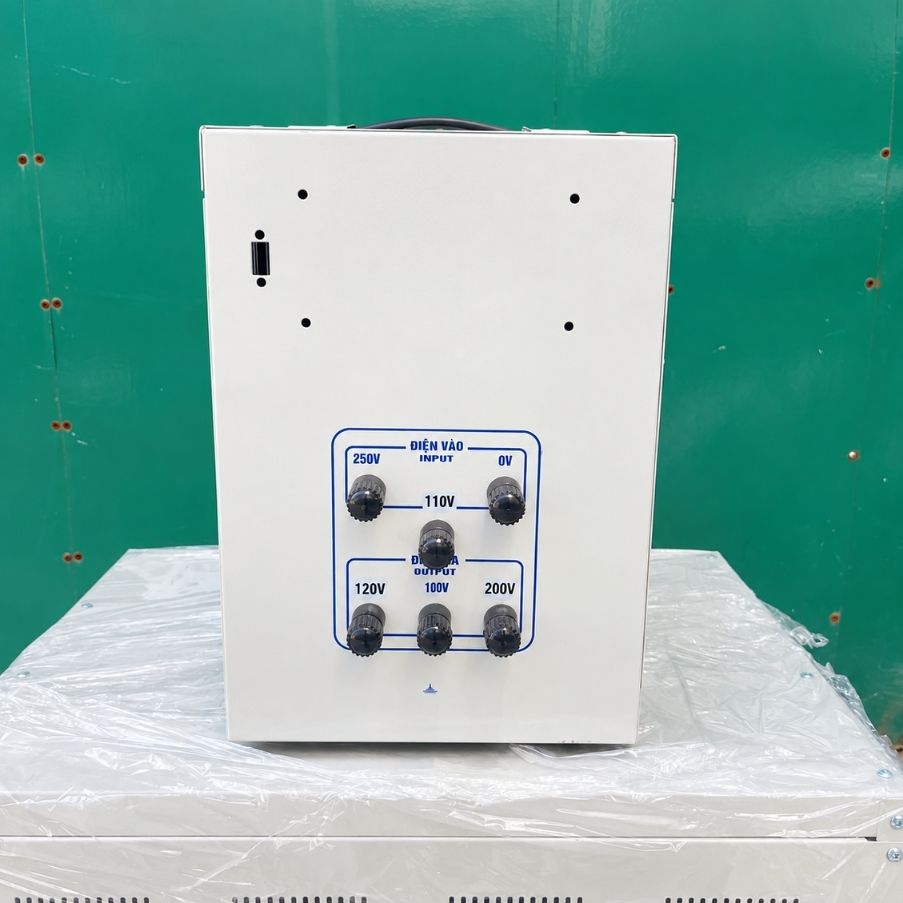

• Đấu đúng nguồn đầu vào 220V: Cần đọc ký hiệu trên cầu đấu hoặc sơ đồ trước khi đóng điện, tránh cấp nhầm nguồn vào đầu ra.
• Sử dụng đúng đầu điện áp: Thiết bị 100V phải lấy nguồn tại đầu 100V, thiết bị 110V tại đầu 110V và tương tự với 120V, 200V.
• Không để tải vượt công suất 7.5KVA: Quá tải kéo dài có thể làm biến áp nóng bất thường và ảnh hưởng tới tuổi thọ cách điện.
• Chọn dây dẫn phù hợp với dòng thực tế: Đầu ra 100V có dòng lý thuyết lên tới khoảng 75A ở toàn tải nên cần đặc biệt chú ý tiết diện dây và đầu cốt.
• Trang bị CB phù hợp: Thiết bị bảo vệ cần được lựa chọn theo dòng tải, đặc tính khởi động và điều kiện lắp đặt chứ không chỉ dựa trên một con số công suất.
• Siết chắc tất cả đầu nối: Tiếp xúc không tốt ở dòng điện lớn có thể phát nhiệt mạnh và gây mất ổn định cho hệ thống.
• Đặt máy ở nơi khô ráo và thông thoáng: Không che kín các vị trí tản nhiệt hoặc đặt biến áp sát nguồn nhiệt lớn.
• Ngắt nguồn trước khi thao tác: Không thay đổi dây giữa các đầu 100V, 110V, 120V và 200V khi máy vẫn đang có điện.
• Theo dõi máy khi mới đưa vào sử dụng: Nên kiểm tra nhiệt độ, tiếng kêu và tình trạng đầu cốt sau thời gian đầu vận hành ở tải thực tế.
