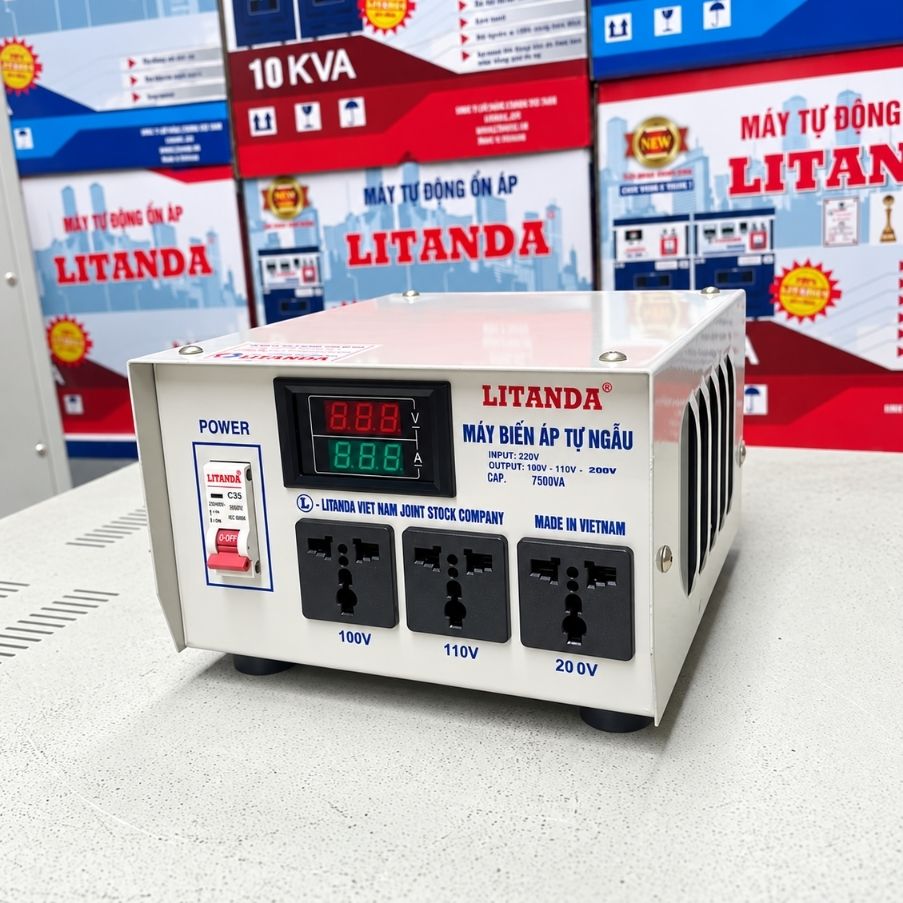

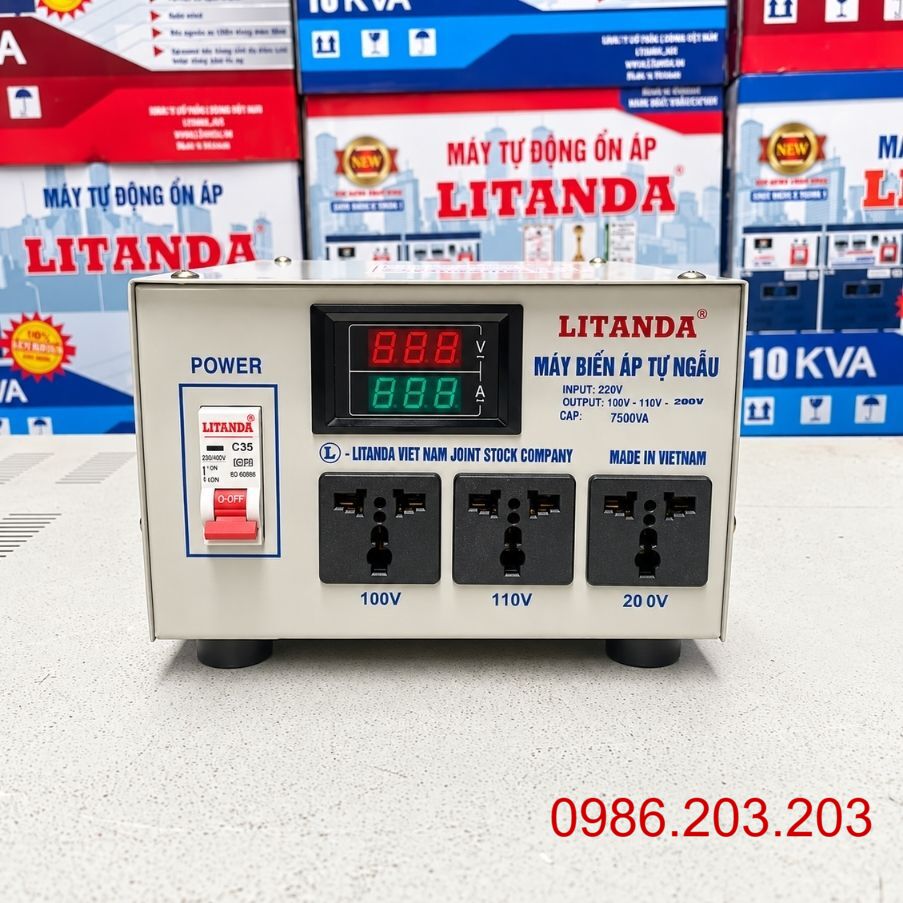

Biến Áp 7.5KVA Vào 220V Ra 200V 1 Pha Dây Đồng

Biến Áp 7.5KVA 220V Ra 200V 1 Pha

Biến áp 7.5KVA 1 pha là thiết bị dùng để chuyển đổi điện áp xoay chiều từ 220V xuống 200V, trong khi vẫn giữ nguyên hệ thống điện 1 pha.

Máy đặc biệt phù hợp trong trường hợp thiết bị sử dụng yêu cầu chính xác nguồn 200V nhưng điện lưới tại vị trí lắp đặt là 220V.

Một số đặc điểm chính:

• Điện áp đầu vào 220V 1 pha: Phù hợp với nguồn điện 1 pha phổ biến tại gia đình, cửa hàng, xưởng kỹ thuật hoặc cơ sở sản xuất có khả năng cấp đủ dòng cho biến áp.
• Điện áp đầu ra 200V 1 pha: Cung cấp mức điện áp phù hợp cho thiết bị có tem nguồn 200V, hạn chế việc phải cấp trực tiếp điện áp 220V cao hơn mức thiết kế.
• Công suất 7.5KVA: Phù hợp với các thiết bị công suất vừa hoặc một nhóm tải nhỏ có tổng công suất nằm trong giới hạn của biến áp.
• Sử dụng dây quấn đồng: Cuộn dây đồng có khả năng dẫn điện tốt, thích hợp với thiết bị phải mang dòng tương đối lớn và vận hành thường xuyên.
• Có thể chế tạo theo cấu hình thực tế: Tùy nhu cầu, sản phẩm có thể làm dạng trần để lắp trong tủ điện hoặc dạng hoàn chỉnh có vỏ bảo vệ.

Biến áp có nhiệm vụ chính là thay đổi điện áp từ 220V xuống 200V, không mặc định có chức năng ổn định điện áp như ổn áp.

Thông Số Kỹ Thuật Biến Áp 7.5KVA 220V Ra 200V

Thông số cơ bản của sản phẩm:

Về cấu tạo, sản phẩm có thể được thiết kế theo kiểu tự ngẫu hoặc cách ly tùy yêu cầu sử dụng. Nếu hệ thống cần cách ly hoàn toàn giữa nguồn và tải, cần xác nhận rõ loại biến áp cách ly khi đặt hàng.

Dòng Điện Của Biến Áp 7.5KVA 220V Ra 200V Là Bao Nhiêu?

Với biến áp 1 pha, dòng điện lý thuyết được tính theo công thức:

I = S / U

Trong đó:

• I: Dòng điện, đơn vị A.
• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp, đơn vị V.

Dòng điện đầu vào 220V

7.500 / 220 ≈ 34,1A

Như vậy, ở công suất danh định 7.5KVA, dòng điện lý thuyết phía đầu vào 220V khoảng 34,1A.

Dòng điện đầu ra 200V

7.500 / 200 = 37,5A

Dòng điện lý thuyết phía đầu ra 200V khoảng 37,5A.

Điện áp đầu ra thấp hơn nên dòng điện tại cùng mức công suất sẽ lớn hơn phía đầu vào. Đây là yếu tố cần lưu ý khi lựa chọn dây dẫn, đầu cốt và thiết bị bảo vệ.

Ưu Điểm Của Biến Áp 7.5KVA 1 Pha Dây Đồng

Biến áp 7.5KVA được thiết kế cho những thiết bị cần nguồn 200V nhưng vị trí sử dụng chỉ có nguồn 220V 1 pha, mang lại sự thuận tiện khi lắp đặt máy móc nhập khẩu.

• Chuyển đổi trực tiếp nguồn 220V xuống 200V 1 pha: Người dùng có thể tận dụng nguồn điện sẵn có để cấp cho thiết bị 200V mà không cần cải tạo toàn bộ hệ thống điện tại công trình.
• Công suất 7.5KVA phù hợp nhiều nhóm tải: Máy có thể cấp cho một thiết bị công suất tương đối lớn hoặc nhiều tải nhỏ nếu tổng công suất hoạt động đồng thời nằm trong giới hạn thiết kế.
• Sử dụng dây quấn đồng: Dây đồng có khả năng dẫn điện tốt, phù hợp với biến áp phải mang dòng đầu ra lên tới khoảng 37,5A ở công suất danh định.
• Điện áp đầu ra 200V đúng nhu cầu của nhiều thiết bị nhập khẩu: Giúp máy móc hoạt động gần với mức điện áp được nhà sản xuất thiết kế thay vì sử dụng trực tiếp nguồn 220V.
• Có thể sản xuất dạng trần hoặc có vỏ: Dạng trần thuận tiện tích hợp vào tủ điện, trong khi dạng có vỏ thích hợp cho nhu cầu đặt máy độc lập.
• Ứng dụng linh hoạt: Có thể dùng trong xưởng sản xuất, phòng kỹ thuật, tủ điện, máy chuyên dụng hoặc các hệ thống cần nguồn 200V 1 pha.
• Có thể thiết kế theo yêu cầu thực tế: Ngoài điện áp và công suất, vị trí cầu đấu, kích thước và phương án bảo vệ có thể được xác định theo hệ thống sử dụng.

Biến Áp 220V Ra 200V Dùng Cho Thiết Bị Nào?

Không phải tất cả thiết bị điện đều được thiết kế sử dụng đúng nguồn 220V. Một số máy móc nhập khẩu có điện áp định mức 200V 1 pha, do đó cần biến áp hạ áp trước khi sử dụng.

Một số ứng dụng thường gặp:

• Máy móc nhập khẩu sử dụng nguồn 200V 1 pha: Biến áp giúp chuyển nguồn 220V tại Việt Nam xuống mức điện áp phù hợp hơn với thông số của thiết bị.
• Thiết bị kỹ thuật và máy chuyên dụng: Một số máy đo, bộ điều khiển hoặc thiết bị sản xuất sử dụng nguồn 200V thay vì 220V.
• Máy cơ khí công suất phù hợp: Có thể dùng cho các thiết bị có motor hoặc bộ điều khiển sử dụng nguồn 200V nếu công suất và dòng điện nằm trong khả năng của biến áp.
• Tủ điện điều khiển: Biến áp có thể tạo một nhánh nguồn 200V riêng biệt phục vụ thiết bị hoặc cụm tải bên trong hệ thống.
• Thiết bị điện tử công nghiệp: Phù hợp khi nhà sản xuất yêu cầu điện áp đầu vào 200V và các thông số khác tương thích với nguồn hiện có.
• Thay thế biến áp cũ trong máy: Có thể chế tạo theo đúng công suất, điện áp và kích thước cần thiết nếu biến áp nguyên bản bị hỏng.

Trước khi chọn máy, cần xác nhận thiết bị sử dụng 200V 1 pha, không nên nhầm với nguồn 200V 3 pha.

Video Sản Phẩm

Biến Áp 7.5KVA Có Tải Được Bao Nhiêu?

Công suất của máy là 7.5KVA, tương đương 7.500VA. Tuy nhiên, kVA không phải lúc nào cũng bằng kW.

Nếu lấy hệ số công suất cosφ = 0,8 để tham khảo:

7.5KVA × 0,8 ≈ 6kW

Con số khoảng 6kW chỉ là ví dụ quy đổi khi giả định cosφ bằng 0,8. Khả năng tải thực tế còn phụ thuộc vào đặc tính thiết bị.

• Tải điện trở: Khi hệ số công suất gần 1, công suất W và VA có thể tương đối gần nhau, vì vậy việc tính tải thường đơn giản hơn.
• Thiết bị điện tử: Cần kiểm tra dòng đầu vào và đặc tính bộ nguồn, bởi một số thiết bị có dòng tăng cao tại thời điểm đóng điện.
• Motor: Không nên chỉ lấy công suất kW của motor so trực tiếp với 7.5KVA vì còn có hiệu suất, hệ số công suất và dòng khởi động.
• Máy bơm hoặc máy nén: Những thiết bị có động cơ thường cần dòng lớn lúc khởi động nên phải tính thêm khả năng đáp ứng của biến áp.
• Nhiều thiết bị dùng chung: Cần cộng tổng công suất của các tải hoạt động đồng thời để đánh giá đúng khả năng của máy.

Nếu tải thực tế đã tiến gần 7.5KVA hoặc thường xuyên có dòng khởi động lớn, nên tính toán model công suất cao hơn.

Ứng Dụng Thực Tế Của Biến Áp 7.5KVA 220V Ra 200V

Biến áp 7.5KVA phù hợp với nhiều hệ thống điện và máy móc cần nguồn 200V 1 pha.

• Máy móc nhập khẩu 200V: Cấp nguồn phù hợp cho những thiết bị không được thiết kế sử dụng trực tiếp điện 220V tại Việt Nam.
• Máy cơ khí: Có thể dùng với thiết bị công suất phù hợp sau khi kiểm tra dòng định mức và đặc tính khởi động.
• Thiết bị tự động hóa: Cấp nguồn 200V cho một số bộ điều khiển, cụm máy hoặc hệ thống nhập khẩu.
• Tủ điện công nghiệp: Có thể bố trí biến áp bên trong tủ để tạo riêng một nguồn 200V cho thiết bị phía sau.
• Phòng kỹ thuật: Phù hợp cho nhu cầu thử nghiệm hoặc vận hành máy móc có điện áp định mức 200V.
• Xưởng sửa chữa máy nhập khẩu: Biến áp giúp kỹ thuật viên tạo nguồn 200V để chạy thử thiết bị trước và sau khi sửa chữa.
• Hệ thống sản xuất chuyên dụng: Có thể sử dụng cho máy hoạt động độc lập hoặc một nhánh tải riêng nếu tổng công suất phù hợp.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Biến Áp 7.5KVA

Với dòng đầu vào khoảng 34,1A và dòng đầu ra khoảng 37,5A ở công suất danh định, hệ thống đấu nối cần được thực hiện đúng kỹ thuật.

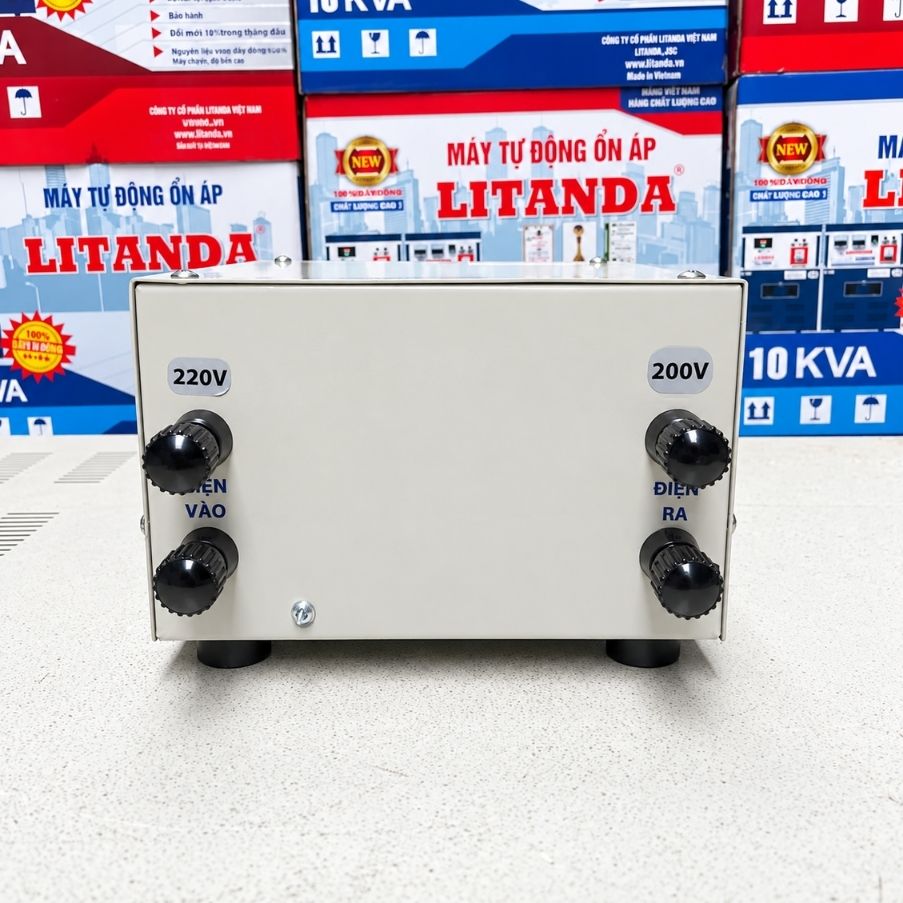

• Đấu đúng nguồn 220V đầu vào: Cần kiểm tra ký hiệu hoặc sơ đồ của biến áp trước khi đóng điện để tránh đấu nhầm đầu vào và đầu ra.
• Đo đầu ra 200V trước khi cấp cho thiết bị: Việc kiểm tra điện áp thực tế giúp xác nhận biến áp đã được đấu đúng trước khi kết nối máy chính.
• Không để tải vượt quá khả năng thiết kế: Quá tải kéo dài có thể làm cuộn dây nóng và ảnh hưởng tới tuổi thọ của vật liệu cách điện.
• Lựa chọn dây dẫn phù hợp: Tiết diện dây cần dựa trên dòng thực tế, chiều dài tuyến, vật liệu cáp và phương pháp lắp đặt.
• Trang bị CB phù hợp: Không chọn CB chỉ bằng một công thức đơn lẻ mà cần xét đặc tính tải và yêu cầu bảo vệ của hệ thống.
• Siết chắc đầu cốt: Tiếp xúc điện không tốt ở dòng vài chục Ampe có thể phát nhiệt mạnh tại vị trí đấu nối.
• Đặt máy ở nơi thông thoáng: Không đặt biến áp ở khoang quá kín, sát nguồn nhiệt hoặc nơi có độ ẩm cao.
• Theo dõi nhiệt độ khi chạy tải lớn: Nếu xuất hiện nóng bất thường, mùi cách điện hoặc tiếng kêu thay đổi thì nên ngắt nguồn để kiểm tra.

Việc đấu nối biến áp công suất 7.5KVA nên được thực hiện bởi người có chuyên môn về điện.
