Biến Áp Tự Ngẫu 80KVA 3 Pha Vào 380V Ra 220V/200V Lõi EI Dây Đồng

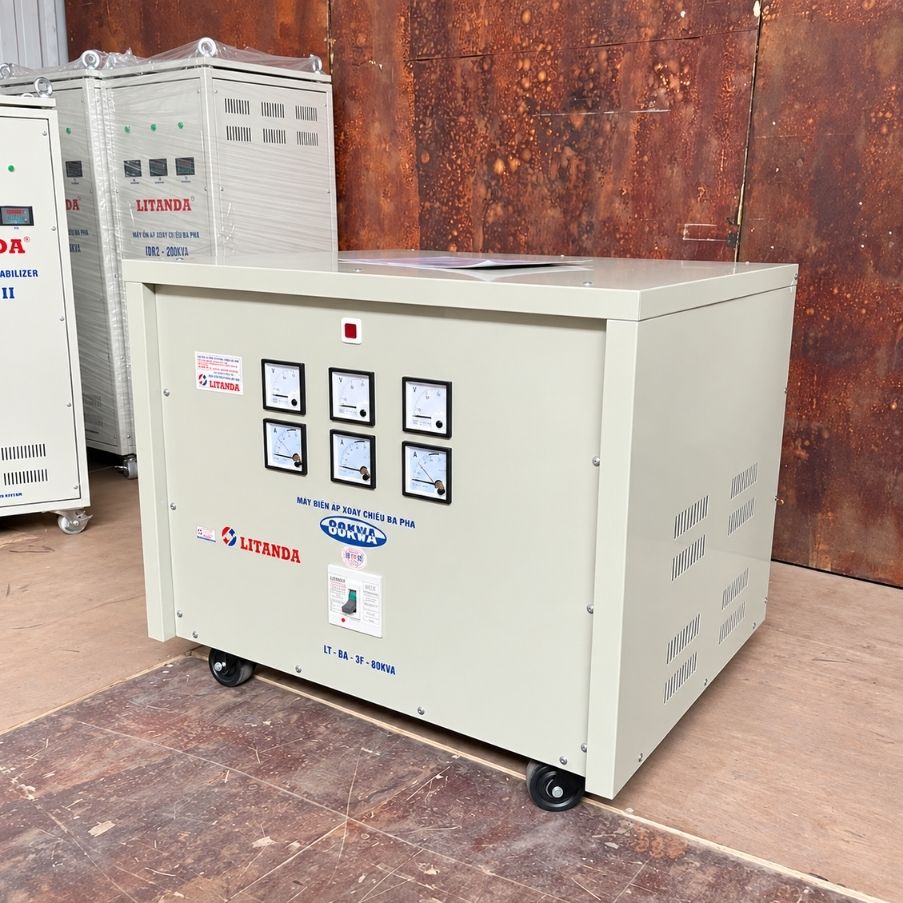

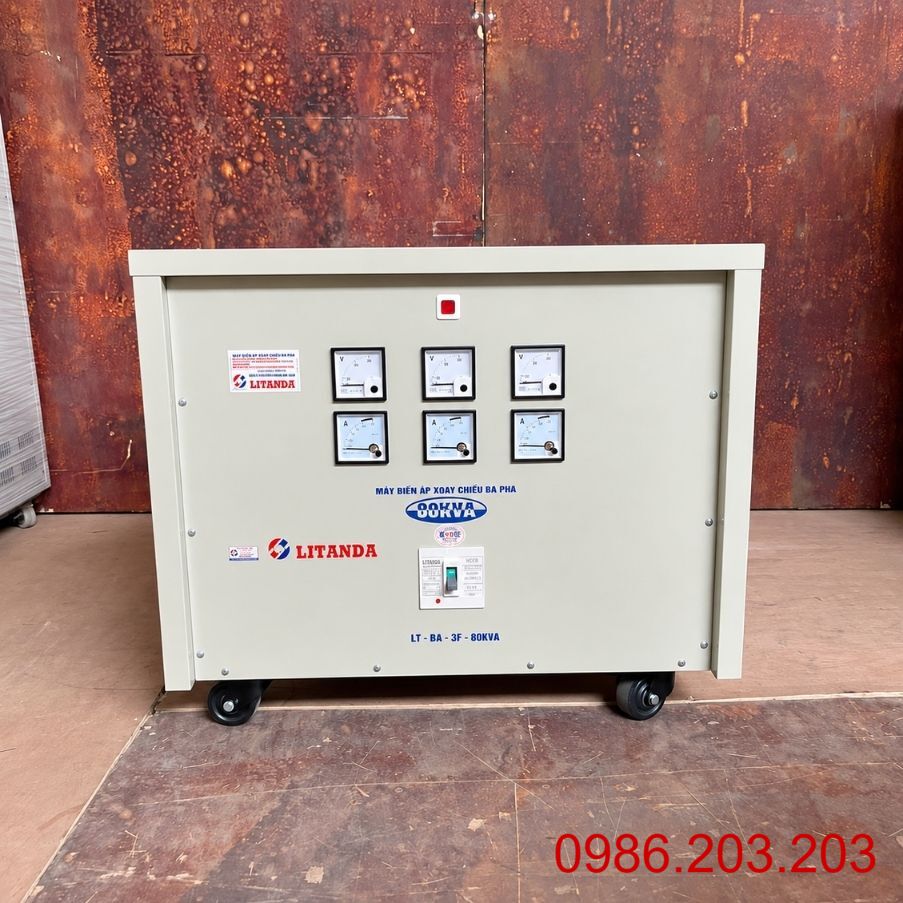

Biến áp tự ngẫu 80KVA 3 pha 380V ra 220V/200V

Đây là loại biến áp tự ngẫu 3 pha công suất 80KVA có chức năng chuyển nguồn điện 380V xuống 220V hoặc 200V theo tỷ số cuộn dây được thiết kế sẵn.

Điểm đặc trưng của biến áp tự ngẫu là phía đầu vào và đầu ra có một phần cuộn dây dùng chung, do đó không tạo ra sự cách ly điện hoàn toàn giống biến áp cách ly.

Sản phẩm thường được sử dụng khi:

• Nhà xưởng có nguồn điện 380V: Trong khi máy móc phía sau cần nguồn 220V hoặc 200V 3 pha.
• Máy công nghiệp nhập khẩu: Một số máy CNC, máy cơ khí, máy đóng gói hoặc dây chuyền sử dụng điện áp thấp hơn 380V.
• Cấp nguồn cho cụm tải lớn: Công suất 80KVA phù hợp với nhiều thiết bị hoạt động đồng thời nếu tổng tải được tính toán đúng.
• Tạo nguồn riêng trong tủ điện: Có thể hình thành một nhánh 220V/200V riêng từ nguồn 380V tổng.
• Hệ thống không yêu cầu cách ly nguồn: Đây là điều kiện quan trọng khi lựa chọn biến áp tự ngẫu.

Biến áp tự ngẫu chỉ có chức năng chuyển đổi điện áp, không phải thiết bị ổn định điện áp tự động.

Thông số kỹ thuật biến áp 3 pha 80KVA

Thông số cơ bản có thể tham khảo:

Với hệ thống 3 pha cân bằng, dòng điện lý thuyết ở công suất 80KVA:

• Đầu vào 380V: khoảng 121,5A.
• Đầu ra 220V: khoảng 210A.
• Đầu ra 200V: khoảng 231A.

Đây là dòng lý thuyết tại công suất danh định. Dòng vận hành thực tế còn phụ thuộc mức tải, điện áp và điều kiện sử dụng.

Ưu điểm của máy biến áp 80KVA 3 pha lõi EI

Sự kết hợp giữa nguyên lý tự ngẫu, lõi EI và cuộn dây đồng giúp thiết bị phù hợp với nhiều hệ thống công nghiệp.

Một số ưu điểm nổi bật:

• Cuộn dây đồng dẫn điện tốt: Phù hợp với biến áp phải mang dòng lớn và vận hành thường xuyên.
• Công suất 80KVA: Đáp ứng nhiều nhóm máy công nghiệp công suất vừa và lớn.
• Hai mức đầu ra 220V và 200V: Tăng khả năng tương thích với nhiều loại máy móc nhập khẩu.
• Kết cấu lõi EI phổ biến: Thuận tiện cho thiết kế, kiểm tra và bảo trì.
• Phù hợp hệ thống nhà xưởng: Có thể lắp gần máy, trong tủ điện hoặc khu vực kỹ thuật.
• Không cần thay đổi toàn bộ nguồn điện: Nhà xưởng vẫn sử dụng 380V và chỉ đổi điện áp tại nhánh cần thiết.

Độ bền thực tế còn phụ thuộc vào mức tải, điều kiện tản nhiệt, môi trường và chất lượng lắp đặt.

Lõi EI trong biến áp 80KVA có đặc điểm gì?

Lõi EI được cấu tạo từ nhiều lá thép kỹ thuật điện có hình dạng chữ E và I ghép lại thành mạch từ hoàn chỉnh.

Một số đặc điểm đáng chú ý:

• Kết cấu chắc chắn: Phù hợp với biến áp công nghiệp có công suất lớn như 80KVA.
• Thuận tiện bố trí cuộn dây: Cấu trúc lõi cho phép thiết kế các cuộn dây phù hợp với nhiều cấp điện áp.
• Dễ kiểm tra và bảo trì: Phần lõi và cuộn dây có cấu tạo quen thuộc, thuận tiện khi cần kiểm tra kỹ thuật.
• Phù hợp sản xuất biến áp công nghiệp: Lõi EI được sử dụng phổ biến trong nhiều loại biến áp khô.
• Hiệu quả phụ thuộc vật liệu: Chất lượng thép kỹ thuật điện, độ dày lá thép và cách ghép lõi ảnh hưởng trực tiếp đến tổn hao và nhiệt độ.

Khả năng vận hành của biến áp không chỉ phụ thuộc loại lõi mà còn liên quan đến thiết kế dây quấn, cách điện và tản nhiệt.

Biến áp tự ngẫu 80KVA có thể tải được bao nhiêu?

Công suất danh định của máy là 80KVA, nhưng khả năng sử dụng thực tế còn phụ thuộc đặc tính phụ tải.

Nếu lấy cosφ khoảng 0,8 để tham khảo:

80KVA tương đương khoảng 64kW công suất thực.

Con số này chỉ mang tính tham khảo.

• Tải điện trở: Có đặc tính ổn định hơn và ít xuất hiện dòng khởi động lớn.
• Tải điện tử: Cần kiểm tra dòng vào, bộ nguồn và dòng tăng khi đóng điện.
• Motor: Có dòng khởi động cao nên cần để thêm khoảng dự phòng công suất.
• Máy nén và bơm: Cần xem phương pháp khởi động và tải cơ khí thực tế.
• Nhiều thiết bị dùng chung: Phải tính tổng tải của các thiết bị hoạt động đồng thời.
• Tải chạy dài giờ: Không nên để biến áp liên tục vận hành sát 80KVA trong thời gian dài.

Nếu tải thực tế thường xuyên gần 80KVA, nên cân nhắc công suất lớn hơn như 100KVA.

Mời các bạn xem video máy biến áp tự ngẫu Litanda 80KVA 3 pha:

Biến áp tự ngẫu 80KVA dùng cho thiết bị nào?

Biến áp tự ngẫu 80KVA 3 pha 380V ra 220V/200V phù hợp với nhiều nhóm thiết bị công nghiệp nếu hệ thống không yêu cầu cách ly điện hoàn toàn.

Một số ứng dụng phổ biến:

• Máy CNC: Cấp nguồn cho máy CNC nhập khẩu sử dụng điện áp 200V hoặc 220V 3 pha.
• Máy tiện, máy phay, máy cắt: Phù hợp với nhiều thiết bị cơ khí có công suất tương đối lớn.
• Máy đóng gói: Có thể sử dụng cho máy đóng gói, máy ép hoặc cụm thiết bị tự động.
• Máy gia công công nghiệp: Cấp điện cho thiết bị yêu cầu nguồn thấp hơn 380V.
• Motor 3 pha: Có thể sử dụng nếu dòng định mức và dòng khởi động nằm trong khả năng của biến áp.
• Máy bơm, máy nén: Cần kiểm tra dòng khởi động và phương pháp khởi động trước khi lựa chọn.
• Tủ điện và dây chuyền sản xuất: Tạo nguồn 220V/200V cho một nhánh tải riêng.

Nếu thiết bị có yêu cầu cách ly an toàn hoặc kỹ thuật đặc biệt, cần chuyển sang loại biến áp cách ly phù hợp.
