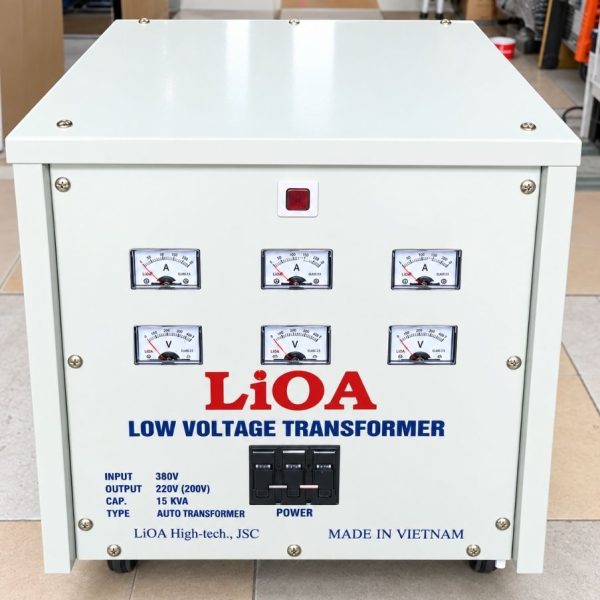

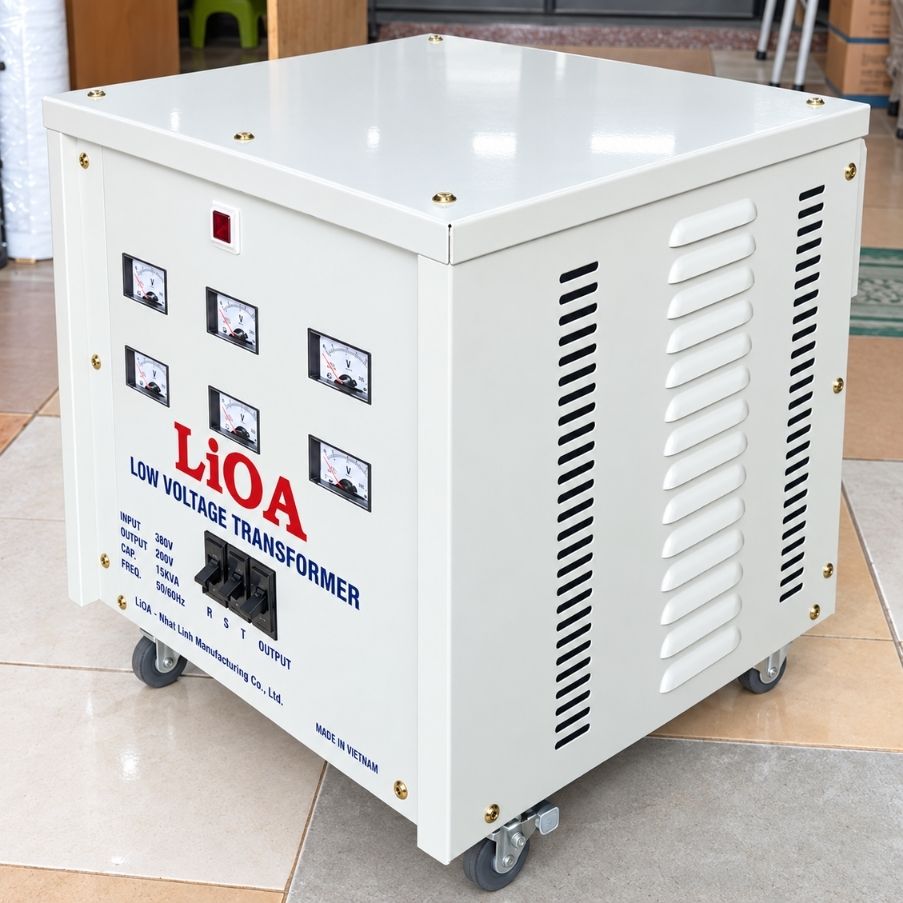

Biến Áp Tự Ngẫu LiOA 15KVA 3 Pha Vào 380V Ra 220V/200V

Biến Áp Tự Ngẫu LiOA 15KVA 3 Pha

Biến áp tự ngẫu LiOA 15KVA 3 pha vào 380V ra 220V/200V là thiết bị chuyên dùng để hạ điện áp 3 pha từ 380VAC xuống các mức 220VAC hoặc 200VAC, phục vụ máy móc và thiết bị công nghiệp có điện áp định mức thấp hơn nguồn điện nhà xưởng. Với công suất 15KVA, sản phẩm phù hợp cho máy CNC, máy cơ khí, thiết bị Nhật Bản, dây chuyền tự động hóa, motor 3 pha và nhiều hệ thống sản xuất khác.

Khác với biến áp cách ly, biến áp tự ngẫu sử dụng cuộn dây có phần dùng chung giữa phía đầu vào và đầu ra, nhờ đó kết cấu thường gọn và hiệu quả trong các ứng dụng chuyển đổi điện áp. Tuy nhiên, loại biến áp này không tạo sự cách ly điện giữa nguồn và tải. Khi lựa chọn cần kiểm tra điện áp thiết bị, công suất, dòng định mức và đặc biệt là dòng khởi động đối với motor.

Đặc Điểm Của Biến Áp Tự Ngẫu LiOA 15KVA 3 Pha

Biến áp tự ngẫu 15KVA được sử dụng trong các hệ thống đã có nguồn điện công nghiệp 3 pha 380V nhưng máy móc phía sau yêu cầu nguồn 200V hoặc 220V 3 pha.

Một số đặc điểm nổi bật:

• Công suất 15KVA: Phù hợp với nhiều máy móc, thiết bị và cụm tải công nghiệp có tổng công suất nằm trong giới hạn cho phép.
• Đầu vào 380V 3 pha: Tương thích với nguồn điện công nghiệp phổ biến tại nhà máy và xưởng sản xuất.
• Đầu ra 220V/200V 3 pha: Thuận tiện cấp nguồn cho nhiều loại máy móc nhập khẩu có điện áp định mức thấp hơn 380V.
• Thiết kế tự ngẫu: Cuộn sơ cấp và thứ cấp có phần dùng chung, giúp cấu trúc biến áp tương đối gọn so với loại cách ly cùng công suất.
• Chuyển đổi AC sang AC: Điện áp đầu vào và đầu ra đều là điện xoay chiều.
• Không thay đổi tần số: Tần số đầu ra về cơ bản theo tần số của nguồn điện đầu vào.
• Phù hợp môi trường công nghiệp: Có thể tích hợp vào tủ điện, dây chuyền sản xuất và các hệ thống máy móc chuyên dụng.
• Hai mức điện áp sử dụng: Giúp người dùng lựa chọn 200V hoặc 220V theo đúng thông số của thiết bị.

Thông Số Kỹ Thuật Biến Áp Tự Ngẫu LiOA 15KVA

Lưu ý: Các thông số về vật liệu cuộn dây, kích thước, trọng lượng và kiểu bảo vệ nên được đối chiếu với đúng model LiOA thực tế trước khi đưa vào báo giá hoặc hồ sơ kỹ thuật.

Nguyên Lý Hoạt Động Của Biến Áp Tự Ngẫu 15KVA

Biến áp tự ngẫu hoạt động dựa trên nguyên lý cảm ứng điện từ nhưng khác với biến áp cách ly ở cấu tạo cuộn dây.

Trong biến áp tự ngẫu, một phần cuộn dây được sử dụng chung cho phía đầu vào và đầu ra. Các điểm lấy điện áp được bố trí theo tỷ lệ số vòng dây để tạo ra mức điện áp cần thiết.

Có thể hình dung:

Nguồn 3 pha 380V → Biến áp tự ngẫu 15KVA → 220V hoặc 200V 3 pha → Máy móc sử dụng

Thiết bị thực hiện chức năng hạ điện áp, không tạo thêm công suất và không tự động ổn định điện áp như ổn áp.

Ưu Điểm Của Biến Áp Tự Ngẫu LiOA 15KVA

Biến áp tự ngẫu phù hợp với những hệ thống chỉ cần chuyển đổi điện áp mà không yêu cầu cách ly giữa nguồn và tải.

Một số ưu điểm nổi bật:

• Hạ nguồn 380V xuống 220V hoặc 200V: Giúp sử dụng các thiết bị công nghiệp có điện áp thấp hơn nguồn điện hiện có của nhà xưởng mà không cần cải tạo toàn bộ hệ thống.
• Công suất 15KVA: Đáp ứng nhiều loại máy móc và cụm tải công nghiệp có tổng công suất nằm trong giới hạn thiết kế của biến áp.
• Hai mức điện áp đầu ra: Thuận tiện lựa chọn 200V hoặc 220V theo đúng yêu cầu điện áp của từng loại máy móc và thiết bị sử dụng.
• Kết cấu tự ngẫu gọn: Việc sử dụng một phần cuộn dây chung giúp cấu tạo thường đơn giản, kích thước gọn và tiết kiệm vật liệu hơn loại cách ly.
• Hiệu quả trong chuyển đổi điện áp: Phù hợp với các hệ thống chỉ yêu cầu thay đổi mức điện áp mà không cần tách biệt hoàn toàn giữa nguồn và tải.
• Dễ tích hợp vào hệ thống: Có thể lắp trong nhà xưởng, tủ điện hoặc dây chuyền sản xuất đang sử dụng sẵn nguồn điện 3 pha 380V.
• Phù hợp thiết bị nhập khẩu: Đặc biệt hữu ích với máy Nhật, máy CNC hoặc thiết bị công nghiệp sử dụng nguồn 3 pha 200V hoặc 220V.
• Ứng dụng linh hoạt: Có thể sử dụng cho motor, CNC, máy cơ khí, máy đóng gói và nhiều thiết bị sản xuất có điện áp phù hợp khác.

Biến Áp 15KVA Tương Đương Bao Nhiêu kW?

KVA là công suất biểu kiến, trong khi kW là công suất tác dụng.

Công thức tham khảo:

P = S × cosφ

Nếu tải có hệ số công suất cosφ = 0,8:

15 × 0,8 = 12kW

Như vậy, 15KVA tương ứng khoảng 12kW với tải có hệ số công suất 0,8.

Tuy nhiên, không nên chỉ lấy 12kW làm giới hạn cho mọi loại tải. Motor, máy nén hoặc thiết bị có dòng khởi động cao cần được tính riêng.

Ứng Dụng Của Biến Áp Tự Ngẫu 15KVA 380V Ra 220V/200V

Biến áp 15KVA được sử dụng nhiều tại các cơ sở sản xuất có máy móc nhập khẩu sử dụng điện áp thấp hơn 380V.

Một số ứng dụng phổ biến:

• Máy CNC: Hạ nguồn 380V xuống 200V hoặc 220V để cấp đúng điện áp định mức cho các dòng máy CNC nhập khẩu.
• Máy móc Nhật Bản: Cấp nguồn 3 pha 200V cho các thiết bị nhập khẩu sử dụng tiêu chuẩn điện áp phổ biến của Nhật Bản.
• Motor 3 pha: Sử dụng cho motor 200V hoặc 220V khi công suất, dòng định mức và dòng khởi động nằm trong khả năng của biến áp.
• Máy cơ khí: Cấp điện cho máy tiện, máy phay, máy cắt, máy mài và nhiều thiết bị gia công có điện áp tương thích.
• Máy đóng gói: Chuyển nguồn 380V xuống mức điện áp phù hợp cho các dây chuyền đóng gói hoặc chế biến nhập khẩu.
• Thiết bị tự động hóa: Cấp nguồn cho các cụm máy, bộ truyền động hoặc hệ thống yêu cầu điện áp 3 pha 200V hoặc 220V.
• Xưởng sản xuất: Tận dụng nguồn 380V hiện có tại nhà xưởng mà không phải thay đổi toàn bộ hệ thống cấp điện ban đầu.
• Nhà chế tạo máy: Tích hợp biến áp vào tủ điện hoặc hệ thống máy có nhiều mức điện áp sử dụng trong cùng một dây chuyền.

Lưu Ý Khi Lắp Đặt Biến Áp Tự Ngẫu LiOA 15KVA

Biến áp sử dụng nguồn 3 pha nên quá trình lắp đặt cần được thực hiện đúng sơ đồ và kiểm tra kỹ trước khi cấp tải.

Một số lưu ý quan trọng:

• Kiểm tra nguồn 380V: Đo điện áp giữa các pha để đảm bảo nguồn đầu vào phù hợp và không có sai lệch bất thường trước khi cấp điện.
• Xác định đúng đầu ra: Phân biệt rõ cọc 200V và 220V để tránh cấp sai điện áp gây ảnh hưởng đến máy móc phía sau.
• Không vận hành quá 15KVA: Quá tải kéo dài có thể làm cuộn dây tăng nhiệt, giảm độ bền cách điện và ảnh hưởng tuổi thọ thiết bị.
• Kiểm tra thứ tự pha: Với motor hoặc máy có chiều quay, cần kiểm tra đúng thứ tự pha sau khi đấu điện để tránh quay ngược.
• Tính dòng khởi động: Đặc biệt cần thiết với motor, máy nén và các tải có dòng khởi động lớn hơn nhiều so với dòng làm việc.
• Chọn dây dẫn phù hợp: Dây phải đáp ứng dòng điện, chiều dài tuyến dây, vật liệu dẫn điện và điều kiện lắp đặt thực tế.
• Siết chặt đầu cos: Tiếp xúc lỏng có thể gây phát nhiệt, sụt áp và làm hỏng terminal sau một thời gian vận hành.
• Bố trí thông thoáng: Không che kín khu vực tản nhiệt hoặc đặt máy sát nguồn nhiệt lớn để hạn chế nhiệt độ tăng cao.
• Không hiểu tự ngẫu là cách ly: Đầu vào và đầu ra vẫn có liên hệ điện thông qua phần cuộn dây dùng chung của biến áp.
• Ngắt nguồn trước khi bảo dưỡng: Không thay đổi đấu nối, vệ sinh hoặc kiểm tra bên trong khi thiết bị vẫn đang mang điện.
