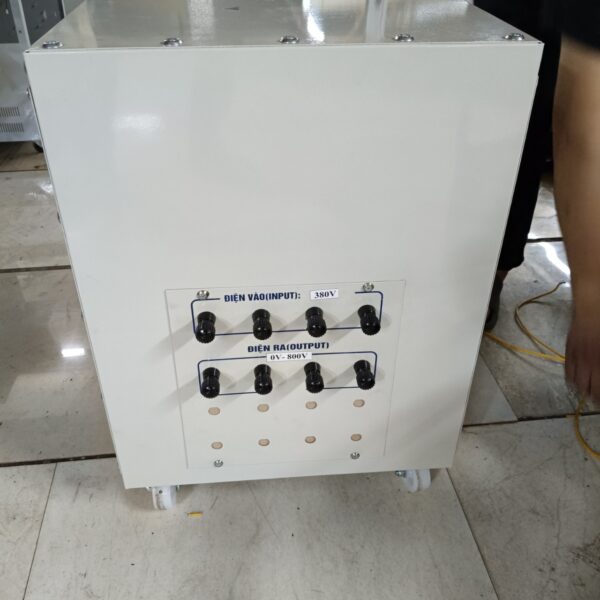

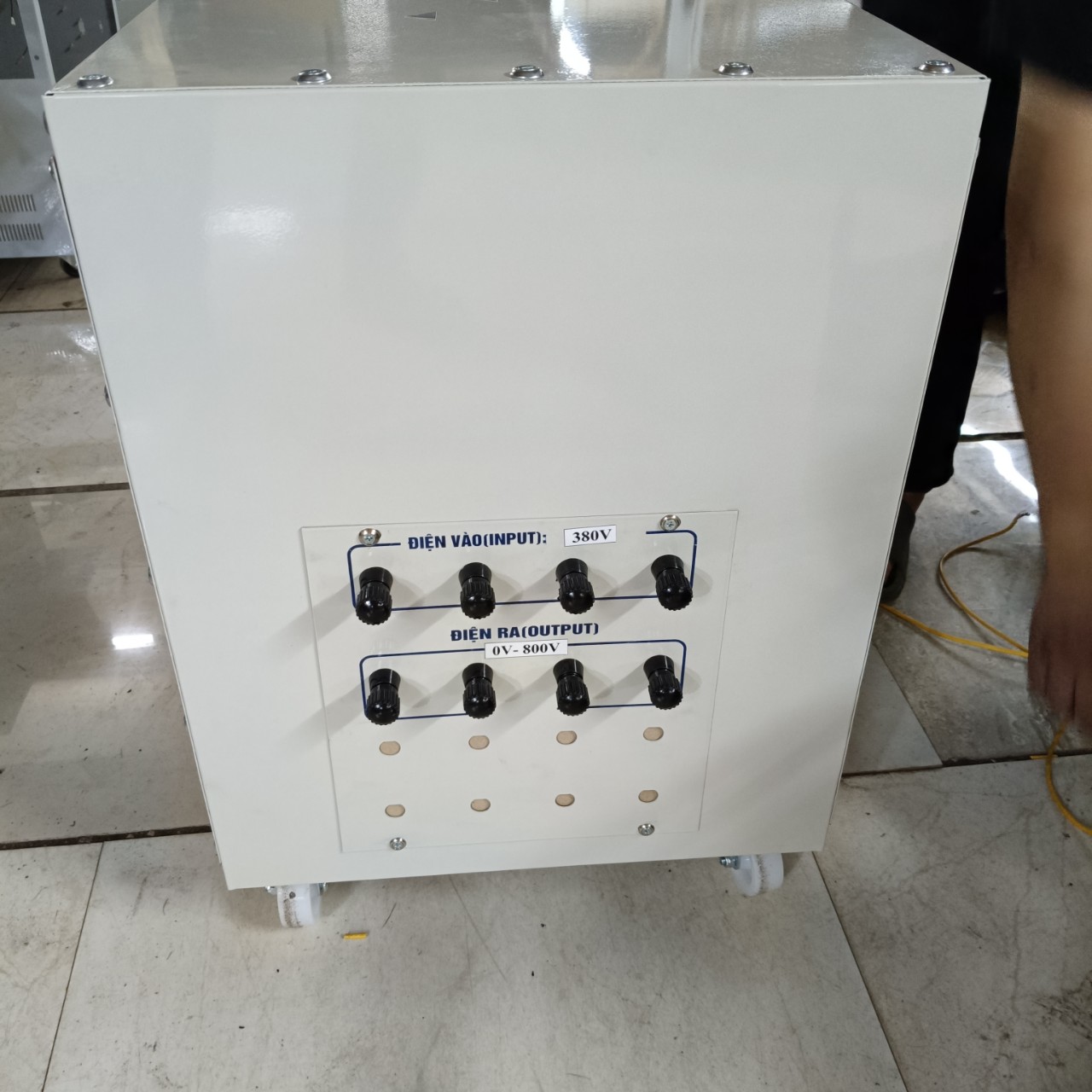

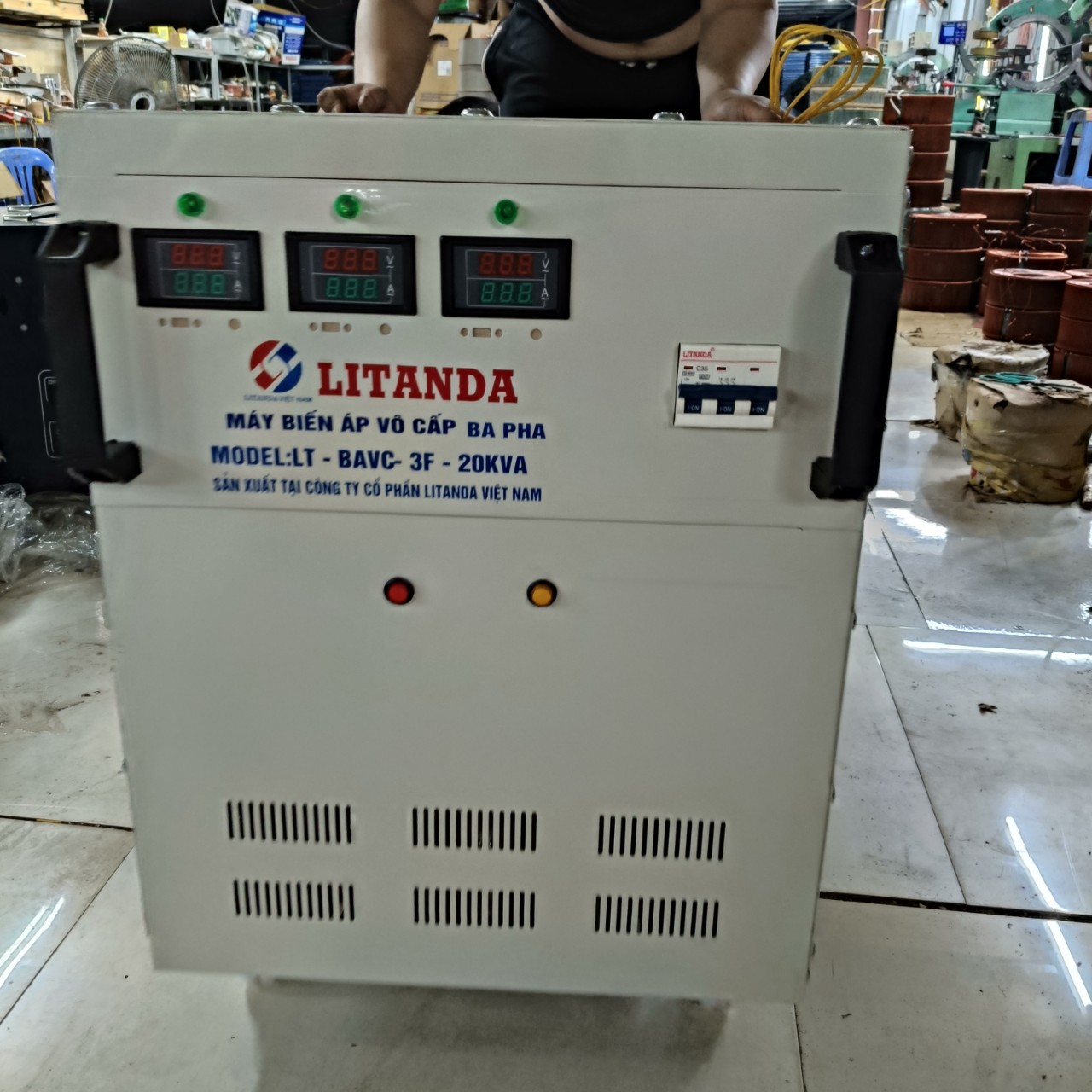

Biến Áp Vô Cấp 20KVA 3 Pha Điện Ra 0V – 800V Dây Đồng

Máy Biến Áp Vô Cấp 3 Pha 0V – 800V Là Gì?

Máy biến áp vô cấp 3 pha 0V – 800V là thiết bị chuyên dụng cho phép điều chỉnh điện áp xoay chiều 3 pha liên tục trong một dải rộng, thay vì chỉ lựa chọn một số mức điện áp cố định. Thiết bị thường được sử dụng trong phòng thử nghiệm, dây chuyền sản xuất, hệ thống kiểm tra motor, biến áp và các thiết bị điện công nghiệp.

Tùy theo yêu cầu kỹ thuật, máy có thể được thiết kế theo nhiều cấu hình:

• Biến áp tự ngẫu vô cấp: Sử dụng chổi than hoặc cơ cấu tiếp xúc di chuyển trên bề mặt cuộn dây để thay đổi điện áp đầu ra liên tục.
• Vô cấp kết hợp biến áp tăng áp: Phù hợp khi điện áp đầu ra yêu cầu cao hơn đáng kể so với điện áp nguồn cấp.
• Cụm điều chỉnh đồng bộ 3 pha: Ba pha được liên kết để điện áp tăng hoặc giảm đồng thời, hạn chế mất cân bằng pha.
• Điều chỉnh bằng tay: Sử dụng tay quay hoặc núm điều chỉnh, phù hợp với bàn test và hệ thống vận hành thủ công.
• Điều chỉnh bằng motor: Cho phép điều khiển từ xa, tích hợp PLC hoặc hệ thống tự động hóa.

Nếu nguồn đầu vào là 380V nhưng yêu cầu đầu ra lên tới 800V, hệ thống thường phải có thêm khối biến áp tăng áp hoặc cấu hình cuộn dây chuyên dụng. Một biến áp tự ngẫu vô cấp 380V thông thường không nên được mặc định là có thể trực tiếp tạo đầu ra 800V.

Thông Số Kỹ Thuật Tham Khảo

Do công suất KVA và điện áp đầu vào chưa được xác định cụ thể, dòng điện định mức phải được tính theo từng cấu hình máy và điều kiện tải thực tế.

Nguyên Lý Hoạt Động Của Biến Áp Vô Cấp 3 Pha

Máy biến áp vô cấp hoạt động dựa trên nguyên lý cảm ứng điện từ kết hợp cơ cấu thay đổi điểm lấy điện trên cuộn dây, từ đó thay đổi tỷ lệ điện áp đầu ra.

Với loại sử dụng chổi than:

• Cuộn dây được bố trí trên lõi từ: Tạo từ trường khi được cấp nguồn AC.
• Chổi than tiếp xúc với cuộn dây: Điện áp đầu ra được lấy tại vị trí tiếp xúc này.
• Vị trí tiếp xúc thay đổi: Khi chổi than di chuyển, số vòng dây tham gia vào mạch điện thay đổi.
• Điện áp đầu ra thay đổi liên tục: Người vận hành có thể tăng hoặc giảm điện áp theo nhu cầu.
• Ba pha được điều chỉnh đồng bộ: Giúp hạn chế chênh lệch điện áp giữa các pha.

Trong trường hợp nguồn vào 380V nhưng đầu ra cần tăng tới 800V, bộ vô cấp có thể được kết hợp với biến áp tăng áp 3 pha để mở rộng dải điện áp đầu ra.

Dòng Điện Của Máy Biến Áp Vô Cấp 3 Pha

Đối với hệ thống điện 3 pha, dòng điện lý thuyết được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• I: Dòng điện, đơn vị A.
• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp dây 3 pha, đơn vị V.
• √3 ≈ 1,732.

Ví dụ, máy có công suất 30KVA, làm việc tại đầu ra 380V:

I = 30.000 / (1,732 × 380) ≈ 45,6A

Nếu vẫn giả sử cung cấp 30KVA nhưng điện áp đầu ra chỉ còn 100V:

I = 30.000 / (1,732 × 100) ≈ 173A

Như vậy, khi điện áp giảm thấp, dòng điện cần thiết sẽ tăng rất nhanh. Trong thực tế, khả năng cấp tải ở điện áp thấp bị giới hạn bởi:

• Tiết diện dây đồng.
• Dòng chịu được của chổi than.
• Khả năng chịu dòng của thanh dẫn và terminal.
• Khả năng tản nhiệt của cuộn dây.
• Kết cấu cơ khí và hệ thống làm mát.

Vì vậy, không nên mặc định máy có thể cấp đủ công suất KVA định mức ở mọi mức điện áp từ 0V đến 800V.

Ưu Điểm Của Máy Biến Áp Vô Cấp 3 Pha 0V – 800V

Máy biến áp vô cấp 3 pha đặc biệt phù hợp với các hệ thống cần thay đổi điện áp linh hoạt và kiểm soát điện áp trong quá trình thử nghiệm.

• Dải điều chỉnh điện áp rộng: Có thể tạo nhiều mức điện áp từ thấp đến khoảng 800V theo cấu hình thiết kế.
• Điều chỉnh liên tục: Không bị giới hạn bởi các nấc điện áp cố định như biến áp nhiều đầu ra thông thường.
• Điều chỉnh đồng bộ 3 pha: Phù hợp với motor, máy móc và thiết bị sử dụng nguồn điện 3 pha.
• Cuộn dây đồng: Khả năng dẫn điện tốt, phù hợp với các hệ thống yêu cầu dòng tải lớn khi được tính toán đúng thiết kế.
• Thuận tiện khi thử nghiệm: Có thể tăng điện áp từ thấp lên cao để quan sát hoạt động của thiết bị trong từng giai đoạn.
• Có thể điều khiển bằng motor: Phù hợp dây chuyền tự động hoặc hệ thống cần điều chỉnh điện áp từ xa.
• Dễ tùy chỉnh theo yêu cầu: Công suất, điện áp vào, dải điện áp ra, kiểu tủ và hệ thống điều khiển có thể thiết kế riêng.
• Phạm vi ứng dụng rộng: Sử dụng trong nhà máy, phòng R&D, trung tâm thử nghiệm và đơn vị sản xuất thiết bị điện.

Ứng Dụng Thực Tế Của Biến Áp Vô Cấp 0V – 800V

Nhờ khả năng điều chỉnh điện áp trong phạm vi rộng, thiết bị được ứng dụng trong nhiều lĩnh vực kỹ thuật và công nghiệp.

• Phòng thử nghiệm điện: Tạo nhiều mức điện áp khác nhau để đánh giá khả năng làm việc của thiết bị.
• Test motor 3 pha: Tăng giảm điện áp có kiểm soát trong quá trình thử motor.
• Kiểm tra máy biến áp: Cấp nguồn điều chỉnh phục vụ thử nghiệm và kiểm tra thông số.
• Dây chuyền sản xuất: Tạo nguồn AC biến đổi cho các công đoạn kiểm tra sản phẩm.
• Phòng nghiên cứu R&D: Phục vụ nghiên cứu thiết bị điện, máy điện và điện tử công suất.
• Kiểm tra thiết bị nhập khẩu: Tạo các mức điện áp đặc biệt theo yêu cầu của thiết bị.
• Bàn test công nghiệp: Cho phép tăng giảm điện áp từ từ trong quá trình kiểm tra tải.
• Đào tạo kỹ thuật điện: Sử dụng trong mô hình thực hành khi được trang bị đầy đủ thiết bị bảo vệ.

Hướng Dẫn Vận Hành Máy Biến Áp Vô Cấp

Trước khi vận hành, cần kiểm tra đầy đủ nguồn điện, dây dẫn, thiết bị bảo vệ và tình trạng cơ khí của máy.

1. Kiểm tra nguồn điện đầu vào và xác nhận đúng điện áp, số pha.
2. Kiểm tra dây dẫn, terminal và tiếp địa trước khi đóng điện.
3. Đưa bộ điều chỉnh về mức điện áp thấp nếu quy trình thử nghiệm yêu cầu.
4. Đóng nguồn chính và quan sát trạng thái thiết bị.
5. Đo điện áp đầu ra trước khi kết nối tải.
6. Kết nối tải đúng kỹ thuật và đảm bảo hệ thống bảo vệ đang hoạt động.
7. Tăng điện áp từ từ theo yêu cầu thử nghiệm.
8. Theo dõi đồng thời điện áp, dòng điện và nhiệt độ trong quá trình vận hành.
9. Không vượt dòng định mức của máy tại từng mức điện áp.
10. Giảm điện áp về mức thấp sau khi hoàn thành quá trình thử.
11. Ngắt nguồn điện chính trước khi kiểm tra hoặc tháo tải.
12. Xác nhận không còn điện áp trước khi thao tác trực tiếp vào thiết bị.

Quy trình cụ thể phải tuân theo sơ đồ điện và tài liệu kỹ thuật của từng máy thực tế.

Lưu Ý Khi Sử Dụng Điện Áp Tới 800V

Mức điện áp 800VAC có nguy cơ điện giật và hồ quang nghiêm trọng, vì vậy thiết bị cần được thiết kế, lắp đặt và vận hành bởi người có chuyên môn về điện.

• Không tiếp xúc trực tiếp với đầu ra: Kể cả khi máy đang chạy không tải.
• Sử dụng tủ điện bảo vệ: Hạn chế khả năng vô tình chạm vào các bộ phận mang điện.
• Đảm bảo khoảng cách cách điện: Phải phù hợp với điện áp lớn nhất của hệ thống.
• Chọn dây và terminal đúng cấp điện áp: Không chỉ căn cứ vào dòng điện mà còn phải xét khả năng cách điện.
• Tiếp địa vỏ kim loại: Giúp tăng mức độ an toàn khi xảy ra sự cố cách điện.
• Trang bị bảo vệ quá dòng và ngắn mạch: Lựa chọn theo công suất và dòng tải thực tế.
• Có nút dừng khẩn cấp: Đặc biệt với bàn test và dây chuyền sản xuất.
• Đặt biển cảnh báo điện áp cao: Giúp nhận biết rõ khu vực nguy hiểm.
• Ngắt nguồn trước khi đấu nối: Chỉ thao tác sau khi đã kiểm tra và xác nhận hết điện.
• Chỉ người có chuyên môn được vận hành: Không để người chưa được đào tạo sử dụng thiết bị điện áp cao.
