Biến Áp Xoay Chiều 30KVA 3 Pha Vào 380V Ra 220V/200V

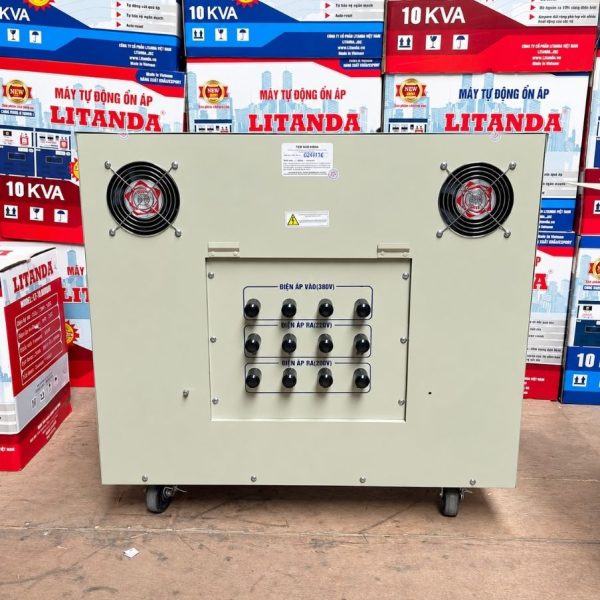

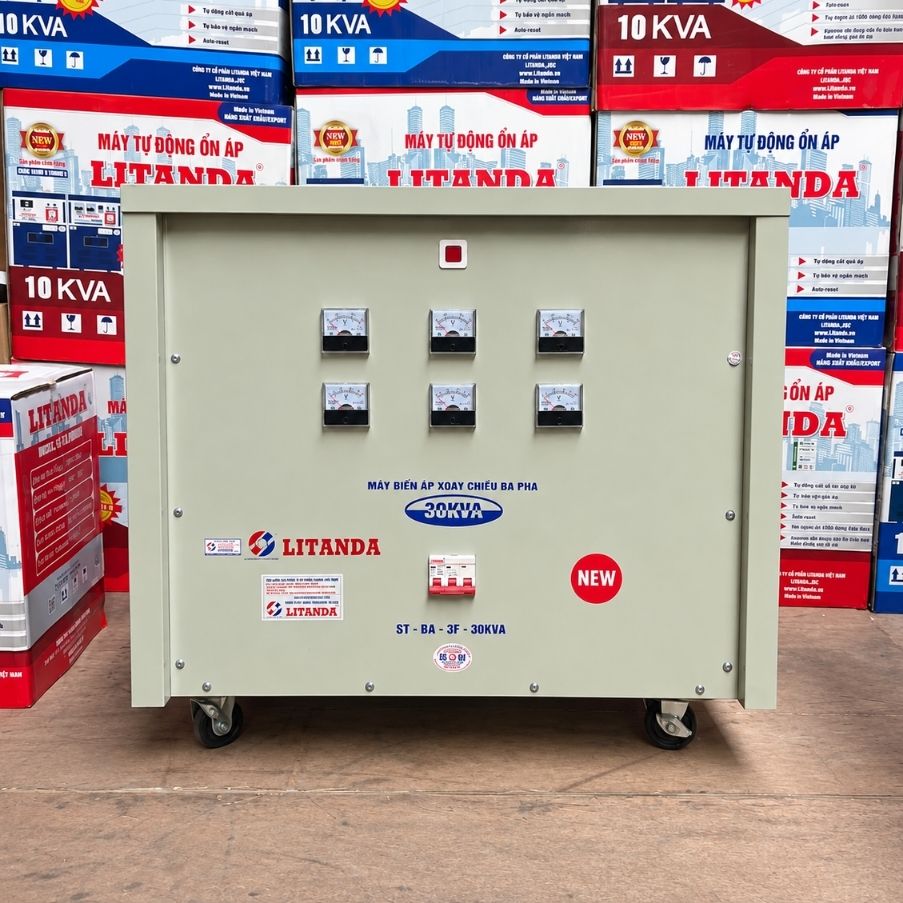

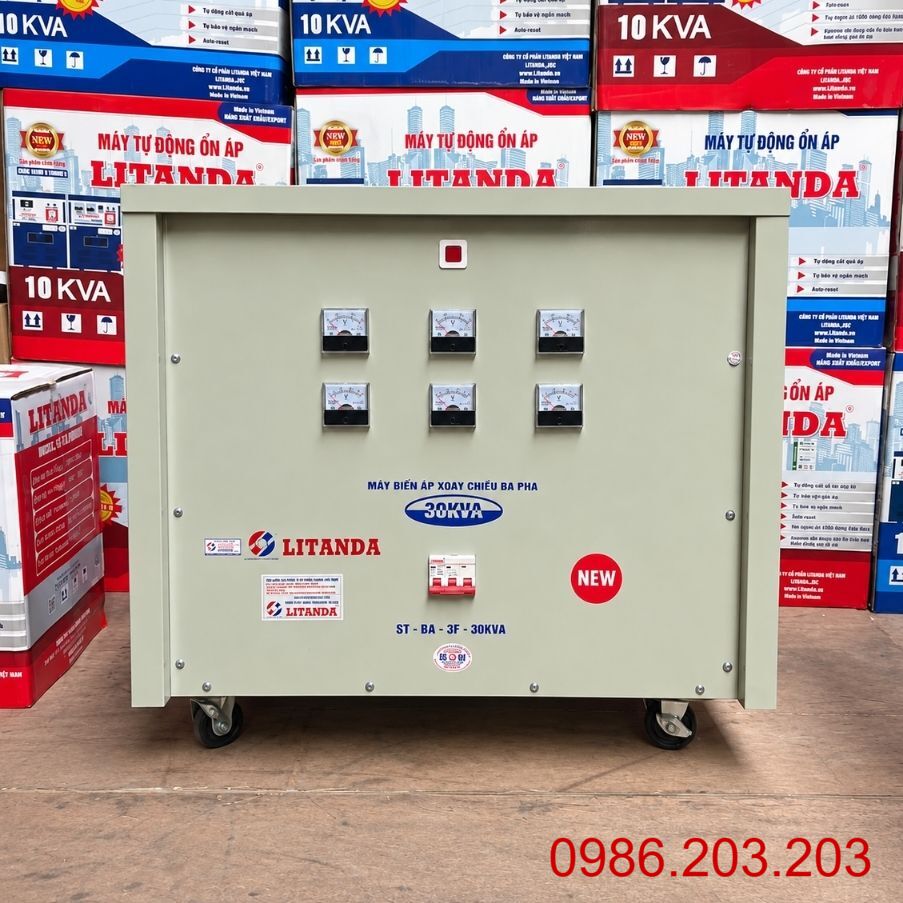

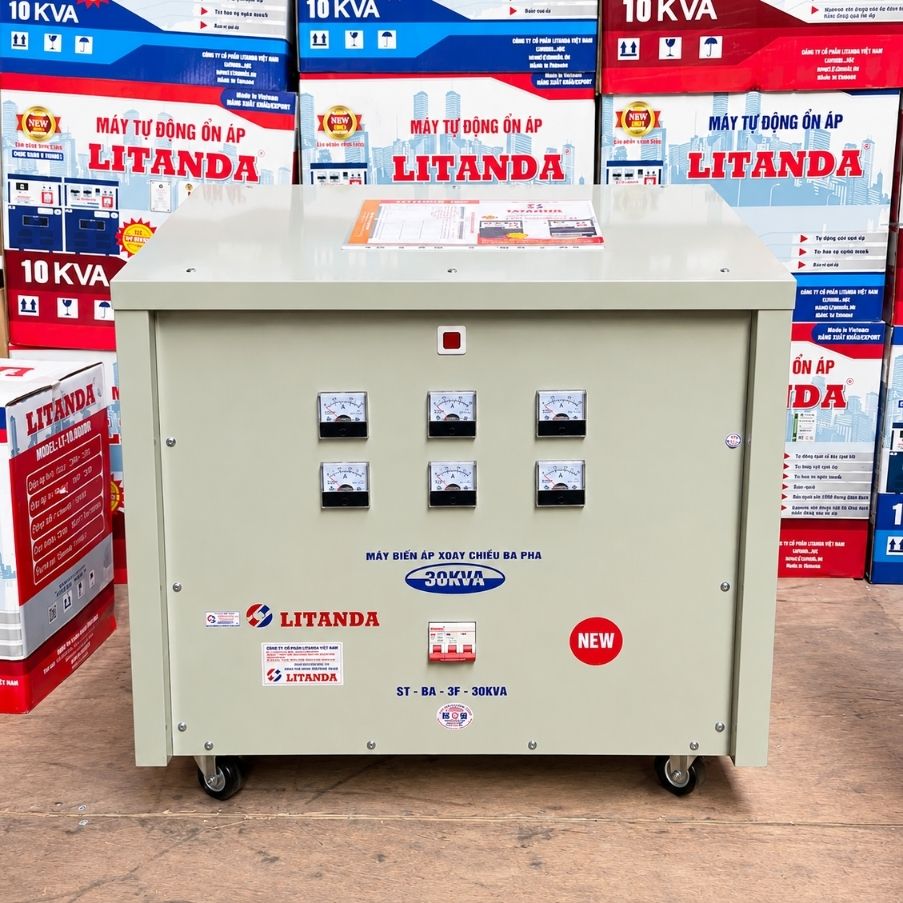

Biến áp xoay chiều 30KVA 3 pha

Đây là loại biến áp xoay chiều 3 pha công suất 30KVA có nhiệm vụ biến đổi điện áp từ 380V xuống 220V hoặc 200V theo tỷ số thiết kế của cuộn dây.

Sản phẩm phù hợp với nhiều trường hợp thực tế:

• Nhà xưởng có sẵn nguồn 380V: Trong khi máy móc cần điện áp 220V hoặc 200V 3 pha để hoạt động đúng thông số kỹ thuật.
• Máy nhập khẩu sử dụng điện 200V: Một số máy CNC, máy cơ khí, máy đóng gói hoặc dây chuyền nhập khẩu yêu cầu nguồn điện thấp hơn 380V.
• Cấp nguồn cho một cụm thiết bị riêng: Có thể sử dụng biến áp cho một máy lớn hoặc nhiều thiết bị có tổng tải nằm trong giới hạn 30KVA.
• Tủ điện và dây chuyền sản xuất: Biến áp được bố trí tại tủ điện tổng, tủ máy hoặc khu vực kỹ thuật để tạo nguồn điện phù hợp cho nhánh tải.
• Hệ thống cần nhiều mức điện áp: Cấu hình 380V ra 220V/200V giúp tăng khả năng tương thích với nhiều loại máy móc.

Thông số kỹ thuật biến áp 3 Pha 30KVA lõi EI

Thông số cơ bản của sản phẩm có thể tham khảo:

Với công suất 30KVA, dòng điện lý thuyết ở hệ thống 3 pha có thể tham khảo:

• Đầu vào 380V: khoảng 45,6A.
• Đầu ra 220V: khoảng 78,7A.
• Đầu ra 200V: khoảng 86,6A.

Các giá trị trên được tính theo công suất biểu kiến danh định và hệ thống 3 pha cân bằng. Dòng thực tế sẽ thay đổi theo tải và điện áp vận hành.

Lõi EI có đặc điểm gì trong biến áp 30KVA?

Lõi EI được tạo thành từ các lá thép kỹ thuật điện có hình dạng chữ E và I ghép lại. Đây là cấu trúc được sử dụng phổ biến trong nhiều loại biến áp công nghiệp.

Một số đặc điểm đáng chú ý:

• Kết cấu chắc chắn: Các lá thép được ghép thành khối lõi, tạo đường dẫn từ thông và giữ cuộn dây ổn định trong quá trình vận hành.
• Thuận tiện bố trí cuộn dây: Kết cấu EI cho phép thiết kế các cuộn sơ cấp và thứ cấp phù hợp với nhiều mức điện áp khác nhau.
• Phù hợp công suất công nghiệp: Có thể ứng dụng cho các dòng biến áp từ công suất nhỏ đến hàng chục kVA hoặc lớn hơn tùy thiết kế.
• Dễ kiểm tra và bảo trì: Kết cấu truyền thống giúp việc kiểm tra cuộn dây, đầu nối và phần lõi thuận tiện hơn trong quá trình sử dụng.
• Khả năng tản nhiệt phụ thuộc thiết kế tổng thể: Ngoài lõi thép, nhiệt độ vận hành còn phụ thuộc tiết diện dây quấn, vật liệu cách điện, thông gió và mức tải.

Chất lượng của biến áp lõi EI không chỉ phụ thuộc hình dạng lõi mà còn phụ thuộc vật liệu thép, quy trình ghép lõi, cuộn dây và thiết kế điện từ tổng thể.

Biến áp 30KVA 3 Pha có thể tải được bao nhiêu?

Biến áp có công suất danh định 30KVA, tuy nhiên công suất thực tế sử dụng cần được đánh giá theo đặc tính của phụ tải.

Nếu lấy hệ số công suất cosφ khoảng 0,8 để tham khảo:

30KVA × 0,8 ≈ 24kW

Điều này không có nghĩa mọi thiết bị 24kW đều sử dụng giống nhau.

• Tải điện trở: Có đặc tính tương đối ổn định nên thường dễ tính công suất và ít xuất hiện dòng khởi động lớn.
• Tải điện tử: Cần xem dòng đầu vào, bộ nguồn và khả năng tăng dòng tại thời điểm cấp điện.
• Motor: Có dòng khởi động cao nên cần chừa công suất lớn hơn tải vận hành bình thường.
• Máy nén và bơm: Dòng khởi động cũng có thể cao, đặc biệt khi khởi động trực tiếp.
• Nhiều máy sử dụng chung: Phải tính tổng tải của các thiết bị có khả năng hoạt động đồng thời.
• Tải vận hành liên tục: Nếu hệ thống chạy nhiều giờ hoặc 24/7, không nên để biến áp thường xuyên làm việc sát giới hạn công suất.

Nếu tải đã tiến gần 30KVA hoặc dự kiến mở rộng, nên cân nhắc công suất cao hơn để có khoảng dự phòng phù hợp.

Video Sản Phẩm:

Biến áp 30KVA 380V ra 220V/200V dùng cho thiết bị nào?

Biến áp 30KVA 3 pha phù hợp với nhiều nhóm máy móc công nghiệp có yêu cầu nguồn 200V hoặc 220V.

Một số ứng dụng phổ biến gồm:

• Máy CNC và trung tâm gia công: Nhiều thiết bị nhập khẩu sử dụng nguồn điện 200V hoặc 220V 3 pha thay vì 380V.
• Máy cơ khí: Máy tiện, máy phay, máy cắt, máy gia công và các thiết bị có tổng công suất phù hợp.
• Máy đóng gói và dây chuyền tự động: Có thể cấp nguồn cho một máy hoặc cụm thiết bị nếu tải chạy đồng thời nằm trong giới hạn.
• Máy móc nhập khẩu: Đặc biệt phù hợp với thiết bị từ các thị trường sử dụng điện áp 200V hoặc 220V 3 pha.
• Tủ điện công nghiệp: Tạo nguồn điện riêng cho một nhánh tải cần mức điện áp thấp hơn nguồn 380V chính.
• Motor 3 pha: Có thể sử dụng nếu điện áp, công suất và dòng khởi động của motor phù hợp với khả năng của biến áp.

Với tải có motor, máy nén hoặc thiết bị khởi động nặng, cần tính công suất dự phòng thay vì chỉ lấy công suất chạy ổn định để chọn biến áp.
