Biến Áp Xuyến 220VA Vào 380VAC Ra 220VAC Dây Đồng

Biến Áp Xuyến 220VA Vào 380VAC Ra 220VAC

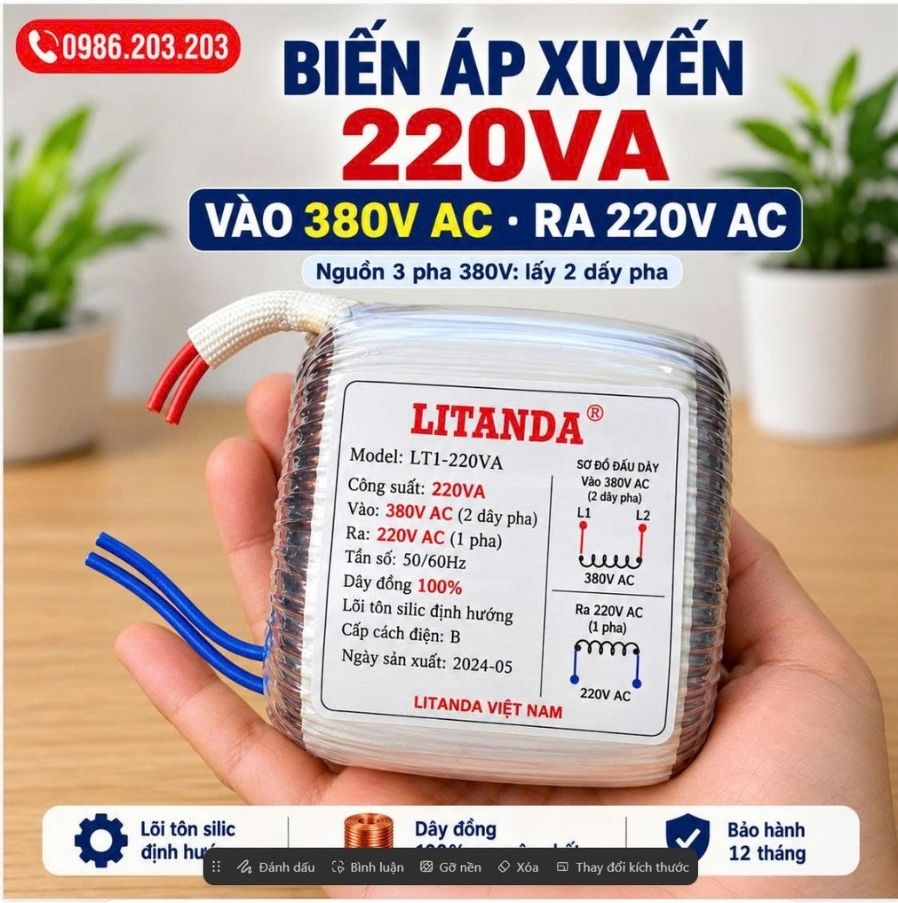

Biến áp xuyến 220VA vào 380VAC ra 220VAC dây đồng là thiết bị chuyên dùng để hạ điện áp xoay chiều từ 380V xuống 220V, đáp ứng nhu cầu cấp nguồn cho mạch điều khiển, tủ điện, thiết bị điện công suất nhỏ và nhiều hệ thống máy móc công nghiệp. Sản phẩm sử dụng lõi thép dạng xuyến kết hợp cuộn dây đồng, giúp kết cấu gọn gàng, dễ bố trí trong không gian hạn chế và phù hợp với các ứng dụng yêu cầu nguồn 220VAC ổn định theo đúng tỷ số biến áp thiết kế.

Với công suất 220VA, biến áp có dòng điện lý thuyết phía đầu vào 380VAC khoảng 0,58A và dòng đầu ra 220VAC khoảng 1A khi làm việc ở công suất định mức. Khi lựa chọn và lắp đặt, cần xác định chính xác công suất tải, tần số nguồn, thời gian vận hành và yêu cầu cách ly giữa cuộn sơ cấp và thứ cấp để lựa chọn cấu hình phù hợp, đảm bảo thiết bị hoạt động ổn định và an toàn trong quá trình sử dụng.

Thông Số Kỹ Thuật Biến Áp Xuyến 220VA 380V Ra 220V

Thông số cơ bản của sản phẩm có thể tham khảo như sau:

Các thông số về kích thước, nhiệt độ làm việc, cấp cách điện, cách bố trí dây ra và khả năng cách ly cần được xác nhận theo thiết kế cụ thể của từng sản phẩm.

Công Suất 220VA Tương Đương Bao Nhiêu KVA?

Công suất biểu kiến của biến áp được tính theo đơn vị VA hoặc KVA. Với biến áp công suất 220VA:

220VA = 0,22KVA

Tuy nhiên, không nên mặc định 220VA luôn tương đương 220W, bởi công suất thực còn phụ thuộc vào hệ số công suất của tải. Công thức tính công suất thực là:

P = S × cosφ

Trong đó:

• P: Công suất thực, đơn vị W.
• S: Công suất biểu kiến, đơn vị VA.
• cosφ: Hệ số công suất của tải.

Ví dụ:

• Nếu cosφ = 1, công suất thực có thể đạt khoảng 220W.
• Nếu cosφ = 0,8, công suất thực khoảng 176W.

Vì vậy, khi lựa chọn biến áp cho motor, cuộn hút, thiết bị điện tử hoặc các tải có hệ số công suất thấp, cần xem xét đồng thời công suất VA, dòng điện, hệ số công suất và đặc tính khởi động của tải để lựa chọn chính xác.

Nguyên Lý Hoạt Động Của Biến Áp Xuyến 380V Ra 220V

Biến áp xuyến 380V ra 220V hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi cấp điện áp xoay chiều 380VAC vào cuộn sơ cấp, dòng điện sẽ tạo ra từ thông biến thiên trong lõi thép xuyến. Từ thông này liên kết với cuộn thứ cấp và cảm ứng ra điện áp xoay chiều 220VAC.

Tỷ số điện áp giữa cuộn sơ cấp và thứ cấp có quan hệ với số vòng dây theo công thức:

U1 / U2 ≈ N1 / N2

Trong đó:

• U1: Điện áp đầu vào 380VAC.
• U2: Điện áp đầu ra 220VAC.
• N1: Số vòng dây cuộn sơ cấp.
• N2: Số vòng dây cuộn thứ cấp.

Biến áp chỉ thực hiện chức năng chuyển đổi mức điện áp xoay chiều từ 380V xuống 220V, không làm thay đổi tần số của nguồn điện.

Đặc Điểm Của Lõi Biến Áp Xuyến

Biến áp xuyến sử dụng lõi thép silic được tạo thành dạng vòng khép kín, khác với kết cấu lõi EI truyền thống. Thiết kế này giúp sản phẩm có kích thước gọn, dễ bố trí trong tủ điện, máy móc hoặc những vị trí có không gian lắp đặt hạn chế.

• Kích thước nhỏ gọn: Kết cấu dạng xuyến giúp tiết kiệm diện tích và thuận tiện khi tích hợp bên trong máy hoặc tủ điều khiển.
• Đường từ khép kín: Từ thông được dẫn theo vòng lõi liên tục, hỗ trợ quá trình truyền năng lượng khi biến áp được thiết kế đúng kỹ thuật.
• Khối lượng được tối ưu: Ở cùng mức công suất, biến áp xuyến có thể gọn hơn một số kiểu kết cấu truyền thống.
• Khả năng vận hành êm: Khi lõi thép và cuộn dây được gia công tốt, biến áp có thể giảm rung và tiếng ù trong quá trình sử dụng.
• Dễ cố định khi lắp đặt: Có thể sử dụng bulông tâm, đĩa ép và lớp cách điện phù hợp để giữ chắc biến áp trong tủ hoặc thiết bị.
• Phù hợp thiết kế tùy chỉnh: Kích thước lõi, số vòng dây và cách bố trí đầu dây có thể thay đổi theo yêu cầu thực tế.

Ưu Điểm Của Biến Áp Xuyến 220VA Dây Đồng

Biến áp xuyến 220VA sử dụng dây đồng phù hợp với những hệ thống cần một bộ biến đổi điện áp nhỏ gọn, khả năng dẫn điện tốt và dễ tích hợp vào thiết bị.

• Dây quấn bằng đồng: Đồng có khả năng dẫn điện tốt, phù hợp với các cuộn dây yêu cầu vận hành ổn định và hạn chế tổn hao không cần thiết.
• Thiết kế nhỏ gọn: Lõi xuyến giúp tiết kiệm không gian, phù hợp lắp trong bảng điện, tủ điều khiển hoặc bên trong máy móc.
• Công suất phù hợp tải nhỏ: Với công suất 220VA, đầu ra 220VAC có dòng lý thuyết khoảng 1A, phù hợp nhiều mạch điều khiển và tải công suất nhỏ.
• Chuyển đổi đúng cấp điện áp: Nhận nguồn 380VAC và hạ xuống 220VAC theo tỷ số biến áp đã được thiết kế.
• Lắp đặt linh hoạt: Có thể bố trí trong hộp điện, tủ điều khiển, máy tự động hoặc các thiết bị chuyên dụng.
• Có thể sản xuất theo yêu cầu: Chiều dài dây, màu dây, đầu cốt, kích thước lõi và kiểu cuộn dây có thể thiết kế theo nhu cầu sử dụng.
• Phù hợp vận hành liên tục: Khi tải nằm trong giới hạn thiết kế và môi trường tản nhiệt tốt, biến áp có thể làm việc ổn định trong thời gian dài.

Ứng Dụng Thực Tế Của Biến Áp 380VAC Ra 220VAC

Biến áp xuyến 220VA được sử dụng trong nhiều hệ thống điện và thiết bị công nghiệp có nhu cầu lấy nguồn 220VAC từ nguồn 380VAC.

• Tủ điện công nghiệp: Hạ điện áp 380VAC xuống 220VAC để cấp nguồn cho mạch điều khiển, thiết bị phụ trợ hoặc các tải nhỏ bên trong tủ.
• Máy móc sản xuất: Cấp nguồn cho quạt, relay, timer và các thiết bị điều khiển có công suất phù hợp với 220VA.
• Thiết bị thử nghiệm: Tạo nguồn 220VAC từ hệ thống điện 380VAC để phục vụ kiểm tra, chạy thử hoặc nghiên cứu kỹ thuật.
• Mạch điều khiển: Phù hợp với các tải sử dụng 220VAC có dòng không vượt quá khả năng của biến áp.
• Thiết bị điện tử công nghiệp: Cấp nguồn đầu vào cho bộ nguồn, bo mạch hoặc thiết bị cần điện áp xoay chiều 220V.
• Hệ thống tự động hóa: Dùng cho các phụ tải nhỏ được tích hợp trong tủ điều khiển hoặc dây chuyền sản xuất.
• Máy chuyên dụng: Có thể thiết kế riêng kích thước, đầu dây và kết cấu lắp đặt theo không gian của từng thiết bị.

Lưu Ý Khi Lắp Đặt Biến Áp Xuyến 220VA

Để biến áp hoạt động ổn định và an toàn, việc lắp đặt cần tuân thủ đúng sơ đồ điện, công suất tải và điều kiện môi trường thực tế.

• Đấu đúng nguồn đầu vào 380VAC: Cần xác định chính xác dây sơ cấp, tránh cấp sai điện áp làm quá nhiệt hoặc hư hỏng cuộn dây.
• Xác định đúng đầu ra 220VAC: Kiểm tra ký hiệu, màu dây hoặc sơ đồ đấu nối trước khi cấp điện cho tải.
• Không vận hành quá công suất: Tổng tải sử dụng cần nằm trong giới hạn 220VA và phải tính thêm đặc tính khởi động nếu có motor hoặc cuộn hút.
• Bố trí vị trí thông thoáng: Không nên lắp biến áp sát nguồn nhiệt hoặc trong không gian kín khiến nhiệt tích tụ trong thời gian dài.
• Cố định lõi xuyến chắc chắn: Sử dụng bulông, đĩa ép và vật liệu cách điện phù hợp để hạn chế rung hoặc dịch chuyển khi vận hành.
• Che chắn phần mang điện: Các đầu dây, terminal và vị trí đấu nối cần được bảo vệ để tránh nguy cơ chạm điện ngoài ý muốn.
• Trang bị thiết bị bảo vệ phù hợp: Có thể sử dụng cầu chì hoặc CB được lựa chọn theo dòng điện và yêu cầu của hệ thống thực tế.
• Kiểm tra điện áp trước khi cấp tải: Nên đo đầu ra để xác nhận điện áp đạt khoảng 220VAC và phát hiện sớm sai sót đấu nối.
