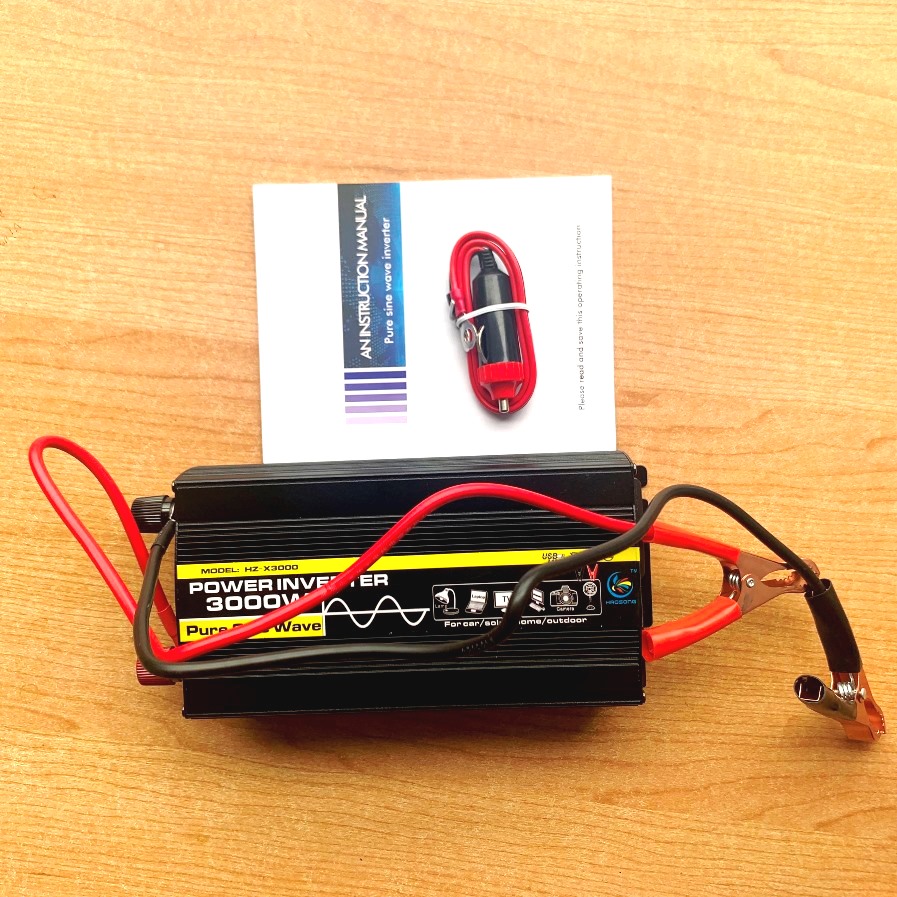

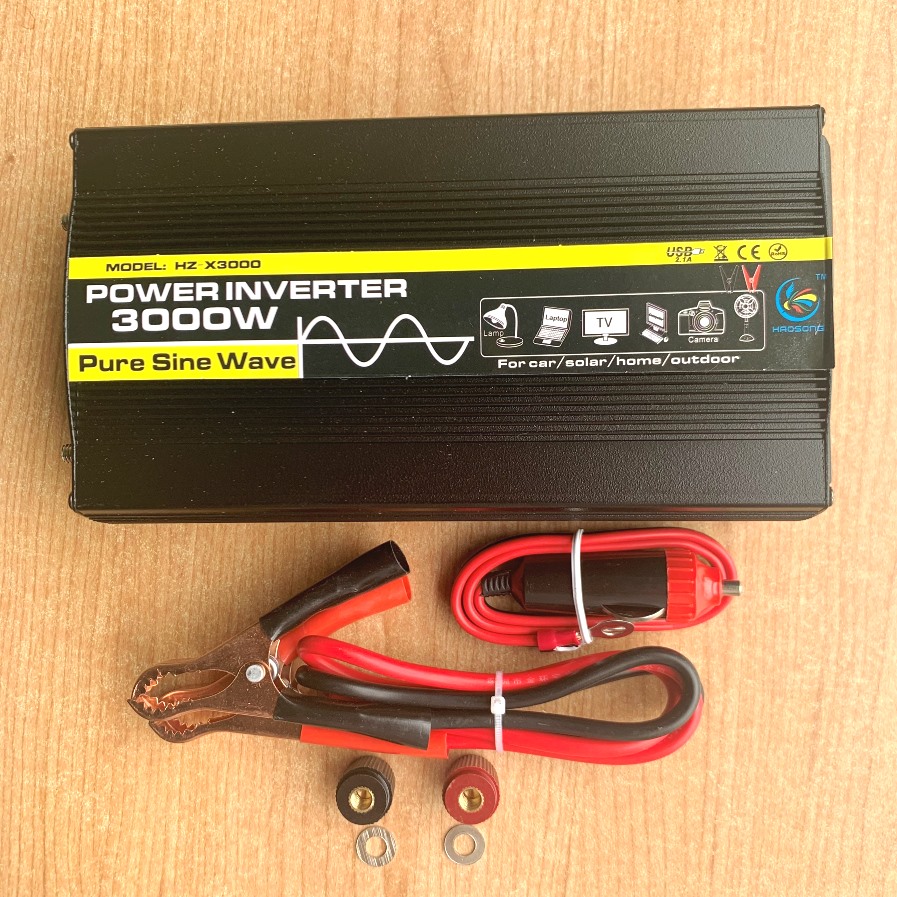

Bộ Kích Điện 24V Lên 220V 3000W Đổi Điện DC Ra AC

Bộ Kích Điện 24V Lên 220V 3000W Là Gì?

Bộ kích điện 24V lên 220V 3000W, còn gọi là inverter 24VDC sang 220VAC, là thiết bị có chức năng chuyển đổi nguồn điện một chiều 24V từ ắc quy hoặc bộ pin thành nguồn điện xoay chiều 220V để cấp cho các thiết bị điện dân dụng và kỹ thuật.

Sản phẩm phù hợp với những khu vực không có điện lưới, cần nguồn điện dự phòng hoặc đang sử dụng hệ thống lưu trữ năng lượng 24V. Với công suất 3000W, thiết bị có thể đáp ứng nhiều loại tải khi được lựa chọn đúng công suất và dòng khởi động.

Một inverter 3000W thường gồm:

• Khối đầu vào 24VDC: Nhận nguồn từ ắc quy, pin lithium hoặc LiFePO4.
• Mạch công suất: Thực hiện đóng cắt dòng điện DC theo tín hiệu điều khiển.
• Khối nâng áp: Nâng điện áp lên mức cần thiết trước khi tạo nguồn AC.
• Mạch nghịch lưu: Chuyển đổi điện một chiều thành điện xoay chiều.
• Mạch điều khiển: Quản lý điện áp, tần số và dạng sóng đầu ra.
• Hệ thống tản nhiệt: Sử dụng quạt và bộ tản nhiệt để kiểm soát nhiệt độ.
• Mạch bảo vệ: Có thể tích hợp bảo vệ quá tải, ngắn mạch, quá nhiệt và điện áp pin bất thường.

Thông Số Kỹ Thuật Bộ Kích Điện 24V 3000W

Khi lựa chọn cần xác định rõ 3000W là công suất liên tục hay công suất đỉnh. Công suất đỉnh chỉ được duy trì trong thời gian ngắn và không nên sử dụng như mức tải làm việc thường xuyên.

Nguyên Lý Chuyển Đổi 24VDC Thành 220VAC

Nguồn điện từ pin hoặc ắc quy 24V là điện một chiều DC, trong khi phần lớn thiết bị gia dụng sử dụng nguồn 220VAC. Bộ kích điện thực hiện quá trình chuyển đổi thông qua các tầng công suất và điều khiển.

Quy trình cơ bản:

24VDC → đóng cắt công suất → nâng điện áp → nghịch lưu → tạo nguồn 220VAC

Cụ thể:

1. Nguồn 24VDC được đưa vào mạch công suất.
2. Linh kiện công suất thực hiện đóng cắt dòng điện.
3. Điện áp được nâng lên mức phù hợp.
4. Mạch nghịch lưu tạo dòng điện xoay chiều.
5. Bộ điều khiển kiểm soát tần số và dạng sóng.
6. Đầu ra cung cấp khoảng 220VAC cho tải.

Với inverter sin chuẩn, dạng sóng đầu ra gần với điện lưới hơn, phù hợp hơn với motor, máy bơm, tủ lạnh, thiết bị âm thanh và các tải điện tử nhạy cảm.

Dòng Điện Đầu Vào Của Bộ Kích Điện 24V 3000W

Dòng điện phía 24V là thông số quan trọng khi lựa chọn pin, BMS, dây dẫn và thiết bị bảo vệ.

Ở điều kiện lý tưởng:

I = P / U

Ta có:

I = 3000 / 24 = 125A

Như vậy, nếu không có tổn hao, bộ pin cần cung cấp khoảng 125A khi inverter cấp đủ 3000W.

Trong thực tế luôn tồn tại tổn hao chuyển đổi.

Với hiệu suất khoảng 90%

I = 3000 / (24 × 0,9) ≈ 138,9A

Với hiệu suất khoảng 85%

I = 3000 / (24 × 0,85) ≈ 147,1A

Khi điện áp pin giảm trong quá trình tải lớn, dòng điện có thể tăng thêm. Vì vậy, toàn bộ hệ thống phía DC cần được thiết kế để đáp ứng dòng tải thực tế.

Ưu Điểm Của Bộ Kích Điện 24V Lên 220V 3000W

Bộ kích điện 24V 3000W mang lại khả năng sử dụng nguồn lưu trữ 24V cho nhiều thiết bị sử dụng điện 220V, đồng thời phù hợp với cả nhu cầu dân dụng và kỹ thuật.

• Công suất 3000W linh hoạt: Đáp ứng nhiều thiết bị điện khi tổng tải nằm trong giới hạn cho phép.
• Chuyển đổi 24VDC sang 220VAC: Tận dụng nguồn từ ắc quy hoặc bộ pin để vận hành thiết bị thông thường.
• Dòng thấp hơn hệ 12V: Ở cùng công suất, hệ 24V giúp giảm đáng kể dòng phía DC so với hệ 12V.
• Phù hợp nguồn điện dự phòng: Duy trì một số thiết bị thiết yếu khi nguồn điện lưới bị gián đoạn.
• Có thể kết hợp pin lithium: Khi điện áp, BMS và khả năng xả đáp ứng yêu cầu.
• Ứng dụng trong điện mặt trời: Phù hợp với một số hệ thống độc lập sử dụng bank pin 24V.
• Sử dụng trên xe chuyên dụng: Có thể tận dụng nguồn 24V trên xe nếu hệ thống đủ khả năng cấp dòng.
• Sin chuẩn hỗ trợ nhiều loại tải: Phù hợp hơn với motor, máy nén và thiết bị điện tử nhạy cảm.

Ứng Dụng Của Bộ Kích Điện 24V 3000W

Bộ kích điện 3000W có phạm vi ứng dụng tương đối rộng khi được kết hợp với nguồn pin và tải phù hợp.

• Gia đình: Làm nguồn điện dự phòng cho đèn, quạt, tivi và các thiết bị cần thiết.
• Cửa hàng: Duy trì một số thiết bị trong thời gian mất điện.
• Văn phòng nhỏ: Cấp nguồn cho máy tính, modem và thiết bị mạng.
• Xe tải, xe chuyên dụng: Chuyển nguồn 24V thành 220VAC để sử dụng thiết bị điện.
• Nhà di động và cabin: Tạo nguồn AC từ hệ thống pin lưu trữ.
• Điện mặt trời độc lập: Chuyển điện từ bank pin thành nguồn 220VAC cho tải.
• Trạm điện di động: Tạo nguồn AC tại khu vực không có điện lưới.
• Công trình tạm: Cấp nguồn cho các thiết bị có công suất phù hợp.
• Bàn test kỹ thuật: Tạo nguồn 220VAC từ hệ thống lưu trữ để thử nghiệm thiết bị.

Khả năng sử dụng từng tải cụ thể còn phụ thuộc vào công suất thực, hệ số công suất và dòng khởi động.

Lưu Ý Khi Sử Dụng Bộ Kích Điện 24V 3000W

Để inverter hoạt động ổn định, cần đồng bộ đúng giữa nguồn pin, dây dẫn, tải và hệ thống bảo vệ.

• Đấu đúng nguồn 24VDC: Không sử dụng nhầm hệ 12V hoặc 48V.

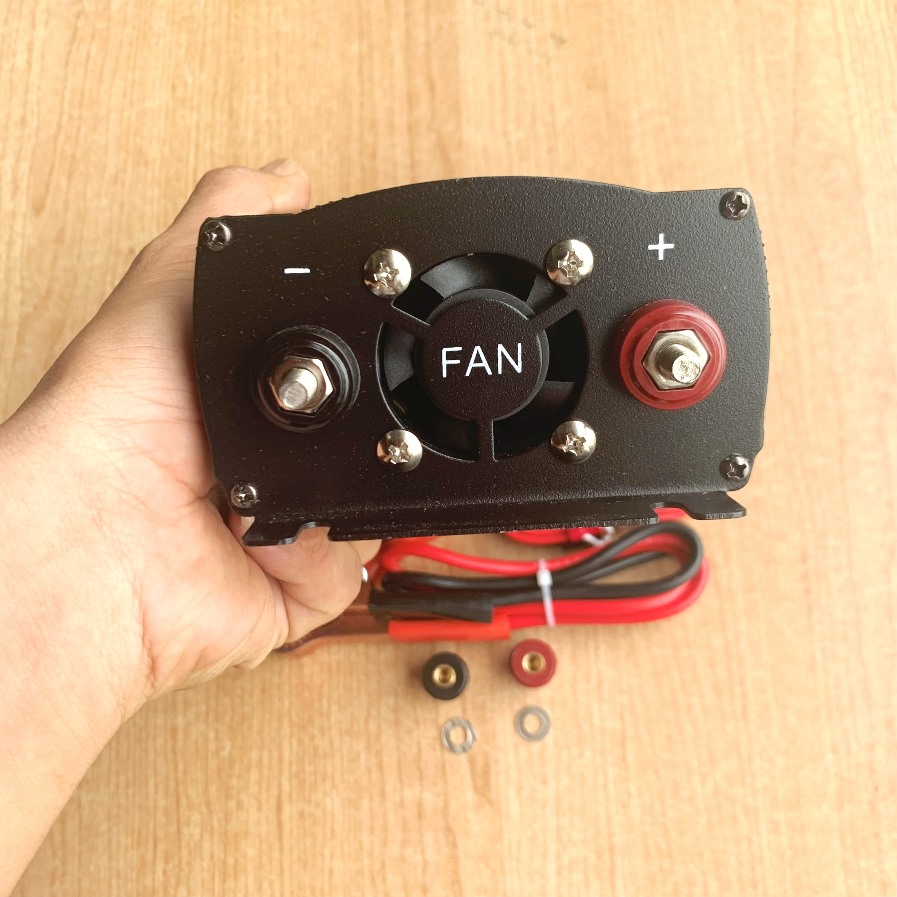

• Kiểm tra đúng cực tính: Xác định chính xác cực dương (+) và cực âm (-) trước khi cấp nguồn.
• Không vượt công suất liên tục: Không sử dụng công suất đỉnh để vận hành tải trong thời gian dài.
• Tính dòng khởi động: Đặc biệt quan trọng với motor, máy bơm, tủ lạnh và máy nén.
• Kiểm tra khả năng xả của pin: Bank pin cần đáp ứng dòng có thể lên gần 150A khi tải lớn.
• Lựa chọn BMS phù hợp: Với pin lithium, BMS phải đáp ứng cả dòng xả liên tục và dòng xả đỉnh.
• Chọn dây DC đúng kỹ thuật: Căn cứ vào dòng điện, chiều dài dây và điều kiện lắp đặt.
• Giữ dây từ pin tới inverter ngắn: Giúp giảm sụt áp, tổn hao và phát nhiệt.
• Đảm bảo thông gió: Không che quạt hoặc khe tản nhiệt khi inverter đang hoạt động.
• Trang bị bảo vệ phía DC: Cầu chì hoặc thiết bị ngắt cần phù hợp với dòng điện và đặc tính nguồn DC.
• Kiểm tra đầu cos và terminal: Điểm tiếp xúc phải chắc chắn để hạn chế phát nhiệt ở dòng lớn.
• Không đặt gần vật dễ cháy: Đặc biệt tại khu vực pin, dây dẫn và đầu nối công suất.
• Ngắt nguồn trước khi bảo trì: Cách ly hoàn toàn bộ pin trước khi kiểm tra hoặc thay đổi kết nối.
