Bóc Tách Sơ Đồ Mạch Điều Khiển Ổn Áp Lioa

Ổn áp là thiết bị điện quen thuộc trong nhiều gia đình và nhà máy tại Việt Nam. Với chức năng chính là ổn định điện áp đầu ra, giúp bảo vệ thiết bị điện, ổn áp hoạt động dựa trên một mạch điều khiển thông minh. Bài viết này sẽ bóc tách sơ đồ mạch điều khiển ổn áp lioa giúp bạn hiểu bản chất hoạt động chỉ trong 5 phút.

Cấu Tạo Cơ Bản Của Mạch Điều Khiển Ổn Áp Lioa

Mạch điều khiển trong ổn áp Lioa được thiết kế nhằm đảm bảo điện áp đầu ra luôn ổn định trong giới hạn cho phép, bất chấp sự dao động của điện áp đầu vào. Cấu trúc tổng thể của mạch điều khiển thường bao gồm bốn khối chức năng chính:

1.Mạch cảm biến điện áp đầu vào

Đây là bộ phận đầu tiên trong chuỗi xử lý tín hiệu. Nhiệm vụ chính của khối này là:

• Liên tục đo lường điện áp đầu vào từ nguồn lưới điện để xác định sự thay đổi theo thời gian thực.

• Sử dụng các linh kiện như IC so sánh (Comparator) hoặc vi điều khiển (Microcontroller) để phân tích và đánh giá mức điện áp hiện tại, từ đó xác định xem điện áp đang ở mức cao, thấp hay ổn định.

• Dữ liệu từ cảm biến này sẽ được truyền đến khối điều khiển trung tâm để xử lý tiếp theo.

2.Khối điều khiển trung tâm

Đây là bộ não của hệ thống điều khiển, thực hiện các chức năng sau:

• Nhận và phân tích tín hiệu từ mạch cảm biến điện áp để xác định tình trạng điện áp đầu vào.

• Ra quyết định điều chỉnh điện áp đầu ra bằng cách phát tín hiệu điều khiển đến động cơ quay biến áp tự ngẫu.

• Tín hiệu điều khiển này thường được truyền qua các linh kiện đóng cắt như relay (rơ le) hoặc triac để điều khiển chính xác hướng và mức độ quay của motor, giúp ổn định điện áp.

3.Mạch điều khiển động cơ

Khối này đảm nhận việc:

• Điều khiển chính xác động cơ quay theo chiều tăng hoặc giảm điện áp, nhằm thay đổi vị trí tiếp điểm trên cuộn biến áp tự ngẫu.

• Đảm bảo rằng điện áp đầu ra luôn được duy trì trong phạm vi cho phép, thường là 220V ± 5% đối với dòng điện dân dụng.

• Quá trình điều chỉnh được thực hiện liên tục hoặc theo từng bước nhỏ tùy theo thiết kế, giúp đầu ra luôn ổn định ngay cả khi điện áp đầu vào thay đổi nhanh.

4.Bộ giới hạn và bảo vệ

Đây là khối bảo vệ quan trọng, giúp thiết bị hoạt động an toàn và bền bỉ:

• Tự động ngắt mạch khi phát hiện các tình trạng nguy hiểm như: quá tải, quá áp, điện áp thấp bất thường, hoặc ngắn mạch.

• Bảo vệ toàn diện cho mạch điều khiển, thiết bị điện được kết nối, cũng như người sử dụng, tránh các sự cố về điện gây hư hỏng hoặc mất an toàn.

• Một số dòng ổn áp cao cấp còn tích hợp các bộ lọc nhiễu và chống sét lan truyền để tăng cường độ bền và ổn định.

Sơ Đồ Mạch Điều Khiển Ổn Áp Lioa

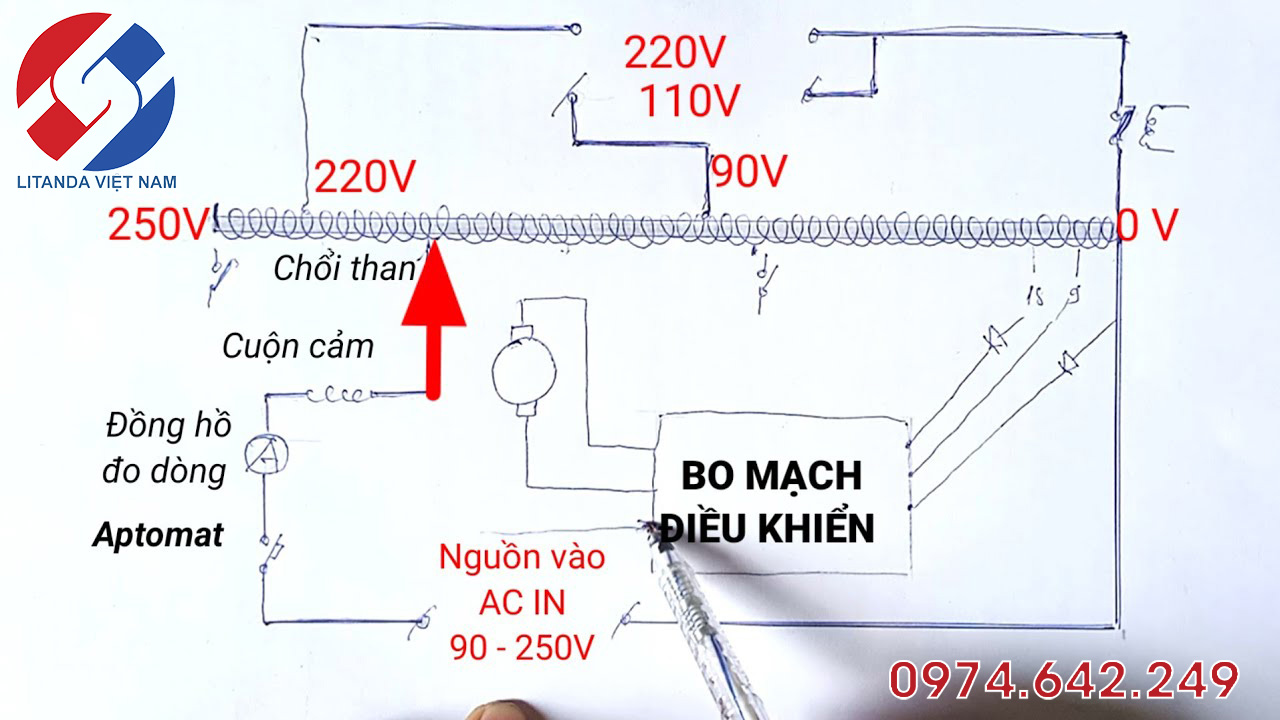

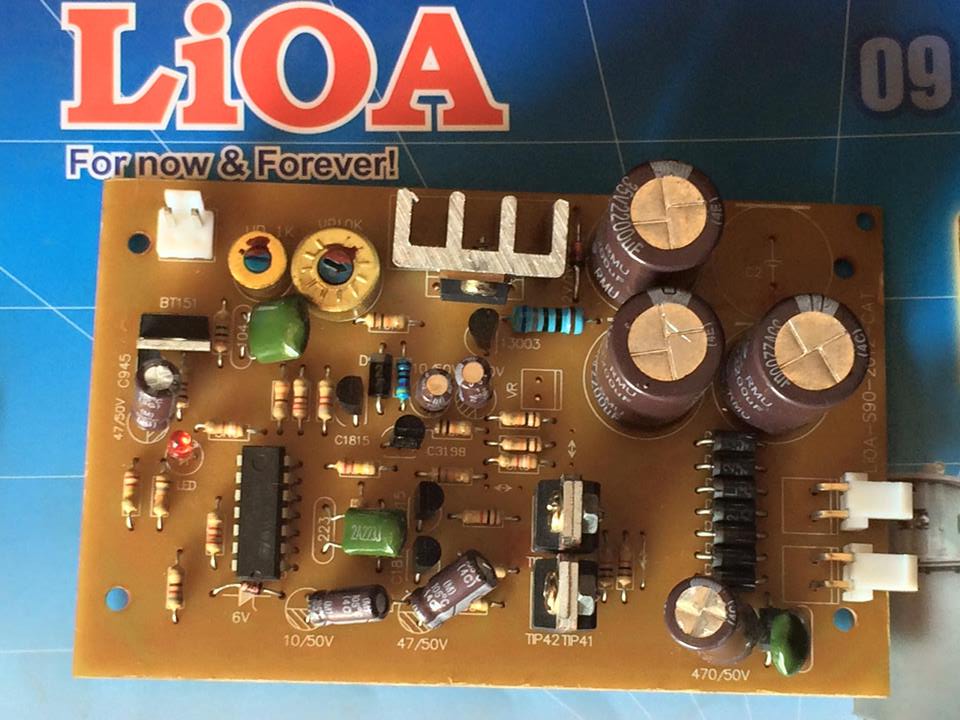

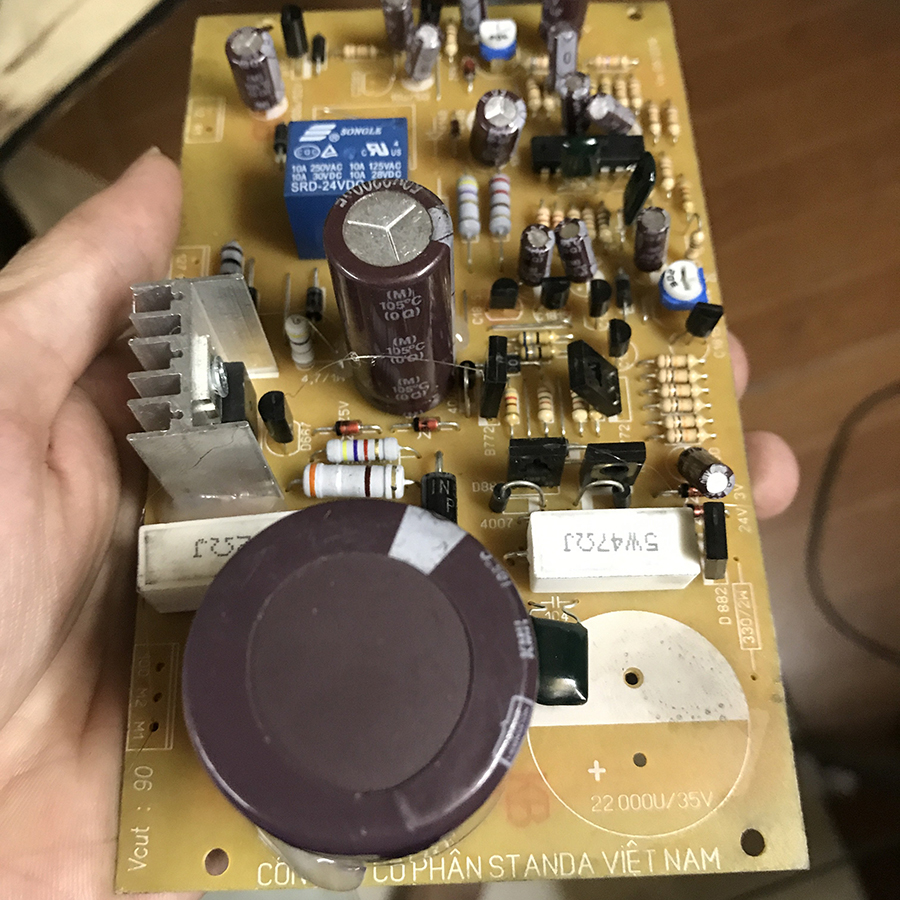

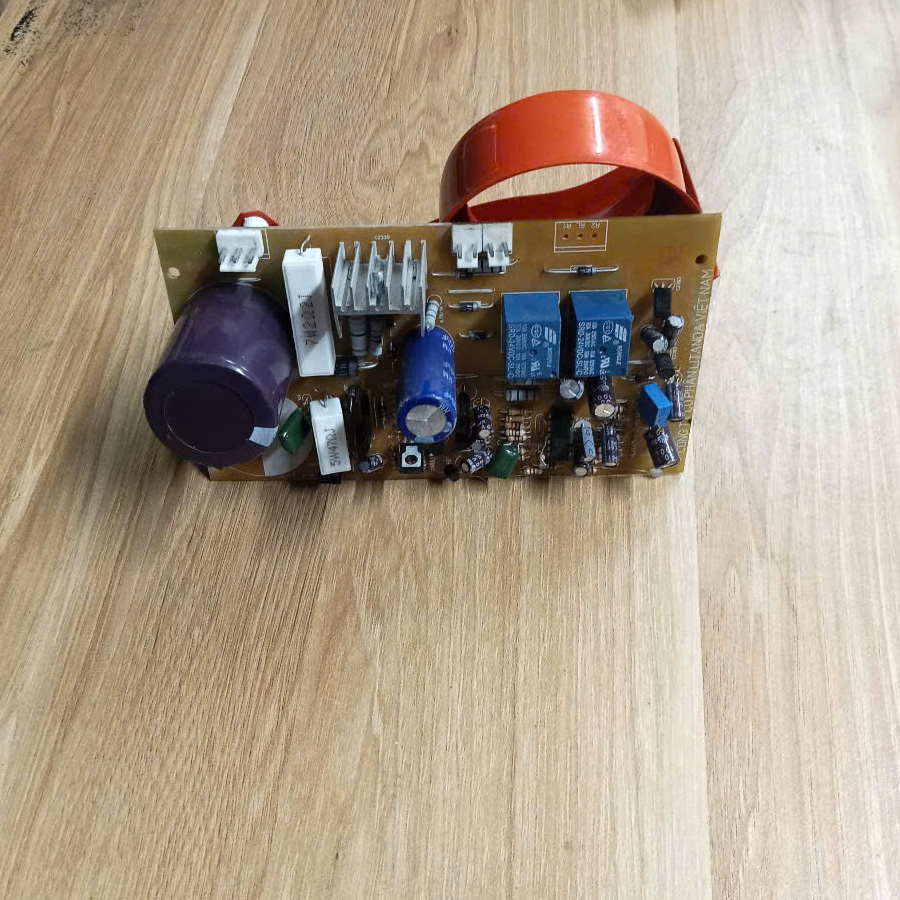

Sơ đồ mạch điều khiển của ổn áp Lioa bao gồm nhiều thành phần quan trọng, phối hợp với nhau để đảm bảo điện áp đầu ra luôn ổn định. Cấu trúc tổng thể của mạch được chia thành các khối chức năng chính như sau:

1. Nguồn cấp cho mạch điều khiển
   Mạch điều khiển sử dụng một biến áp phụ để lấy nguồn điện độc lập với tải chính. Dòng điện xoay chiều từ biến áp phụ sẽ được đưa qua một mạch chỉnh lưu cầu diode, sau đó qua tụ lọc (thường là tụ điện hóa học) để làm phẳng điện áp và tạo ra nguồn điện một chiều ổn định. Nguồn này dùng để cấp cho các IC và các mạch điện tử trong hệ thống điều khiển.

2. Mạch so sánh và xử lý tín hiệu (IC so sánh hoặc vi điều khiển)
   Đây là “bộ não” của hệ thống điều khiển. Ổn áp Lioa thường sử dụng:

   • IC so sánh (như IC 741): dùng trong các thiết kế mạch analog đơn giản, thực hiện việc so sánh giữa điện áp đầu ra và một điện áp tham chiếu để phát hiện sai lệch.

   • Vi điều khiển (như dòng PIC hoặc 8051): trong các thiết kế hiện đại hơn, dùng để đo điện áp qua ADC, xử lý tín hiệu và điều khiển hoạt động của motor theo thuật toán.

3. Relay điều khiển motor
   Mạch này điều khiển chiều quay của motor servo thông qua việc chuyển đổi các tiếp điểm relay. Tùy theo tín hiệu điều khiển, relay sẽ cho phép motor quay trái hoặc phải, từ đó điều chỉnh vị trí chổi than trên biến áp tự ngẫu để thay đổi điện áp đầu ra.

4. Motor servo (motor chỉnh áp)
   Đây là thành phần cơ điện có nhiệm vụ quay trục cuộn dây hoặc chổi than của biến áp tự ngẫu. Dưới sự điều khiển của mạch điện tử, motor sẽ quay theo hướng cần thiết để tăng hoặc giảm điện áp sao cho phù hợp với điện áp chuẩn đầu ra.

5. Mạch bảo vệ
   Hệ thống bảo vệ có thể bao gồm:

   • Opto cách ly: giúp tách biệt mạch điều khiển và phần công suất, bảo vệ IC khỏi sự cố cao áp.

   • Zener diode: dùng để giới hạn điện áp, bảo vệ các linh kiện không bị quá áp.

   • Relay ngắt toàn hệ thống: khi xảy ra hiện tượng quá điện áp, điện áp thấp, hoặc dòng điện quá lớn, mạch bảo vệ sẽ kích hoạt để ngắt toàn bộ hoạt động của ổn áp, nhằm tránh cháy nổ hoặc hư hỏng thiết bị.

Nguyên Lý Hoạt Động

1. Đo điện áp đầu vào: Hệ thống sử dụng một mạch cảm biến điện áp (thường là mạch phân áp kết hợp với bộ ADC – chuyển đổi tương tự sang số) để liên tục đo điện áp đầu vào từ nguồn điện lưới. Giá trị điện áp này sẽ được truyền về vi điều khiển để xử lý.

2. So sánh với giá trị điện áp chuẩn: Vi điều khiển nhận giá trị điện áp từ mạch cảm biến và so sánh với một mức điện áp tham chiếu đã được thiết lập trước, thường là 220V (hoặc mức điện áp tiêu chuẩn tùy theo khu vực).

3. Xử lý sai lệch và điều chỉnh điện áp: Nếu phát hiện điện áp đầu vào bị lệch so với giá trị chuẩn (quá cao hoặc quá thấp), vi điều khiển sẽ kích hoạt rơ-le (relay) để đóng/mở các tiếp điểm điều khiển motor điện. Motor này sẽ quay để điều chỉnh vị trí của chổi than trên cuộn dây biến áp (biến áp tự ngẫu), từ đó làm thay đổi điện áp đầu ra sao cho phù hợp với mức tiêu chuẩn.

4. Ổn định điện áp và dừng điều khiển: Khi điện áp đã được điều chỉnh về mức ổn định và nằm trong giới hạn cho phép (gần bằng giá trị chuẩn), vi điều khiển sẽ ngắt tín hiệu điều khiển relay, dừng hoạt động của motor. Hệ thống tiếp tục theo dõi điện áp đầu vào và lặp lại chu trình nếu phát hiện sự thay đổi.

Ưu Điểm Của Mạch Điều Khiển Ổn Áp Lioa

1. Tự động hoàn toàn:
   Mạch điều khiển ổn áp Lioa được thiết kế với khả năng tự động hóa cao, giúp toàn bộ quá trình ổn định điện áp diễn ra một cách tự động, không cần sự can thiệp thủ công từ người sử dụng. Khi điện áp đầu vào thay đổi, mạch sẽ tự động phát hiện và điều chỉnh để duy trì điện áp đầu ra ổn định trong thời gian ngắn nhất.

2. Hoạt động ổn định và phản hồi nhanh:
   Nhờ thiết kế hiện đại và sử dụng các linh kiện chất lượng, mạch điều khiển có khả năng phản hồi rất nhanh trước các biến động điện áp, đảm bảo đầu ra luôn ổn định. Điều này giúp bảo vệ thiết bị điện và điện tử khỏi các sự cố do điện áp bất thường gây ra như sụt áp, quá áp hoặc dao động liên tục.

3. Dễ dàng sửa chữa, bảo trì:
   Cấu trúc mạch điều khiển đơn giản, rõ ràng với sơ đồ nguyên lý dễ hiểu. Các linh kiện sử dụng trong mạch đều là loại phổ thông, dễ tìm kiếm trên thị trường. Nhờ vậy, việc kiểm tra, thay thế hoặc sửa chữa khi có sự cố trở nên dễ dàng và tiết kiệm thời gian.

4. Tiết kiệm điện năng:
   Mạch chỉ kích hoạt hoạt động khi phát hiện điện áp đầu vào lệch khỏi mức cho phép. Trong điều kiện điện áp ổn định, mạch sẽ chuyển sang trạng thái chờ, không tiêu tốn năng lượng không cần thiết. Điều này giúp tiết kiệm điện năng một cách hiệu quả, tăng tuổi thọ thiết bị và giảm chi phí vận hành.
